IMPORTANTE:
- La configuración del gerenciador WinCut puede variar entre las versiones 6 y 12 del mismo;
- Será citada en esta documentación, informaciones con base en pruebas efectuadas;
- Si la versión de su WinCut sea diferente, sugerimos hacer estos procedimientos en carácter de prueba;
- Si encuentre dificultades para establecer la configuración en otra versión, entre en contacto con lo Soporte Promob.
Para utilizar el Plugin WinCut:
1. Active el plugin, para información sobre la compra del plugin contacte con Promob.

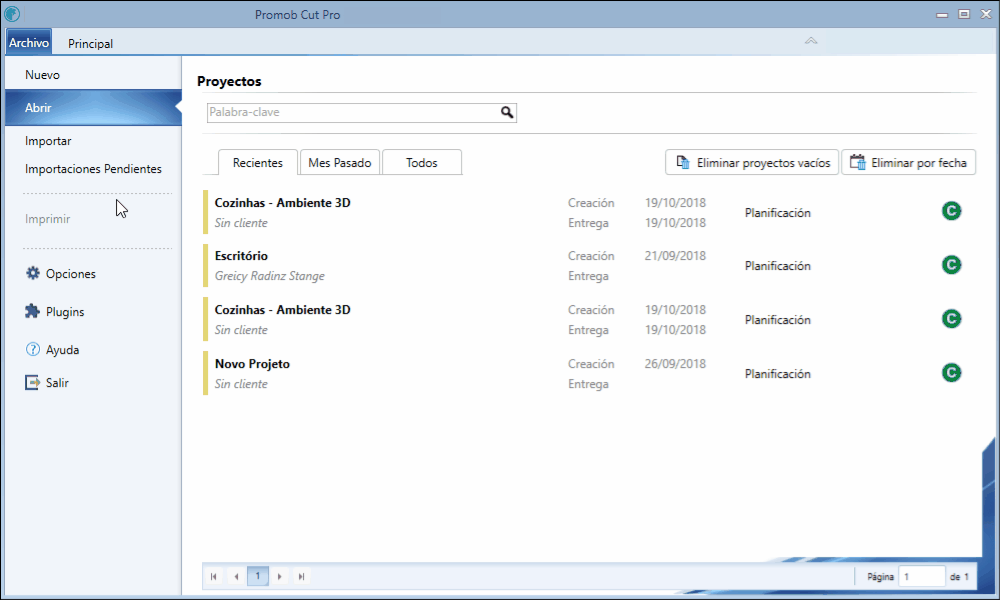

2. Configure su plugin, vaya al menú Principal - Configuración de Exportación.
3. Acceda a la pestaña Gestores de corte.

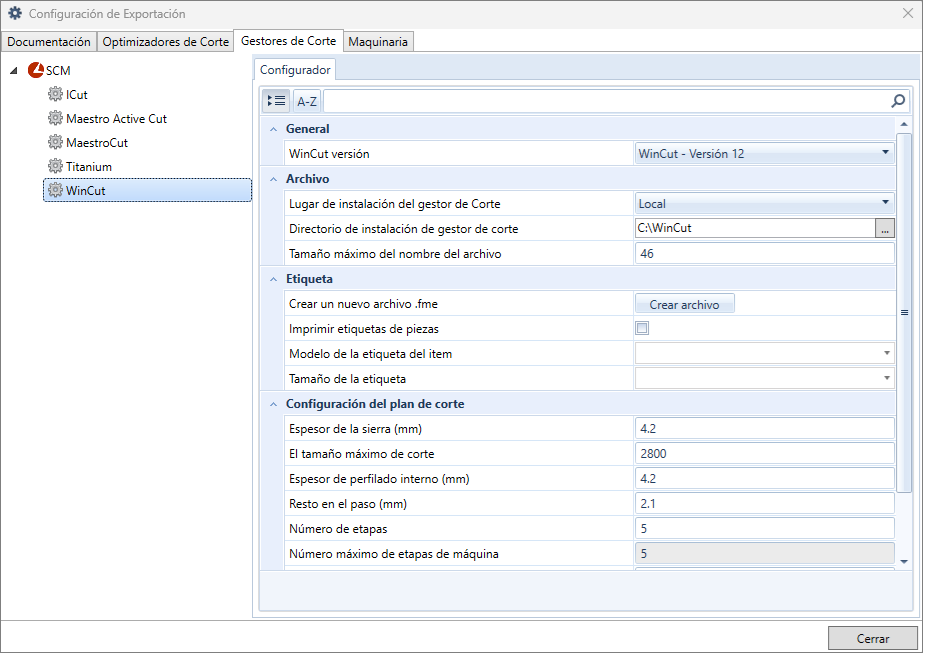

4. En Configurador, defina los ajustes deseados del plugin Wincut:
General
- WinCut versión: informar la versión del gerenciador. Esto definirá cómo se generarán los archivos de integración.
Si elige elegir WinCut Plus, los archivos se generarán con las extensiones ".prg" y ".mix". De lo contrario, la extensión no está visible en el nombre del archivo.
Archivo

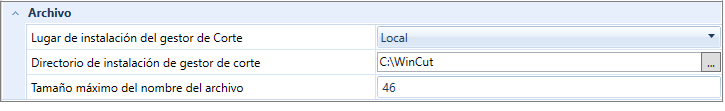

Local
- Lugar de instalación del gestor de Corte: informe el directorio de instalación del Gerenciador de Corte, se está instalado de forma Local o en Red; Local: Informe el directorio donde el gerenciador de corte está instalado;
- Directorio de instalación del gestor de corte: informa del directorio donde está instalado el gestor de corte.
-
Tamaño máximo del nombre del archivo: ingrese la cantidad máxima de caracteres para el nombre del archivo de integración.IMPORTANTE:
- El valor mínimo para el número de caracteres es 5;
- El valor máximo permitido por el fabricante es 46.

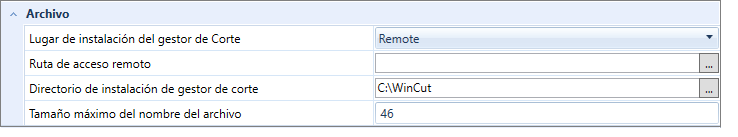

Remoto
-
- Lugar de instalación del gestor de Corte:informe el directorio de instalación del Gerenciador de Corte, se está instalado de forma Local o en Red; Red: Informe el camino remoto hasta el directorio de instalación del Gerenciador de Corte.
- Ruta de accesso remoto: Introduzca la ruta remota del directorio de instalación del Gestor de cortes. IMPORTANTE: en el campo Ruta remota, introduzca el nombre del ordenador de la seccionadora.
- Directorio de instalación del gestor de corte: informa del directorio donde está instalado el gestor de corte.
-
Tamaño máximo del nombre del archivo: ingrese la cantidad máxima de caracteres para el nombre del archivo de integración. IMPORTANTE:
- El valor mínimo para el número de caracteres es 5;
- El valor máximo permitido por el fabricante es 46.
IMPORTANTE:

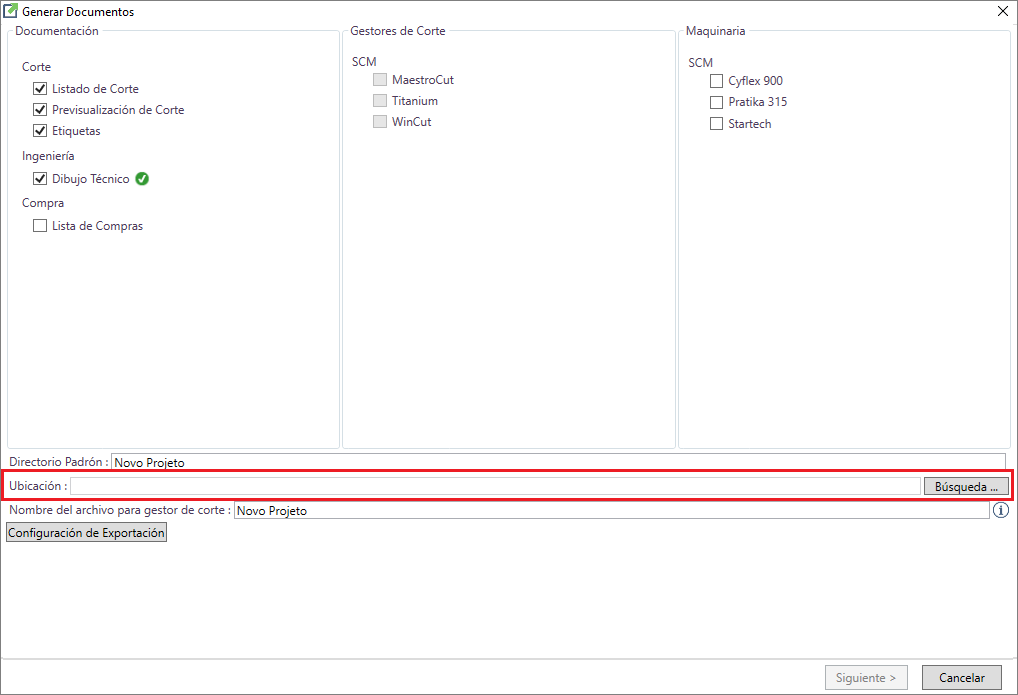

- Si el directorio de instalación no es informado en este campo, el archivo será salvo en el directorio indicado en el campo Ubicación en la pantalla de Generar Documentos;
- Por patrón los archivos generados serán nombrados como: nombre del proyecto-nombre del cliente- descripción y dimensión de la chapa;
- Los archivos serán generados por tipo de chapa;

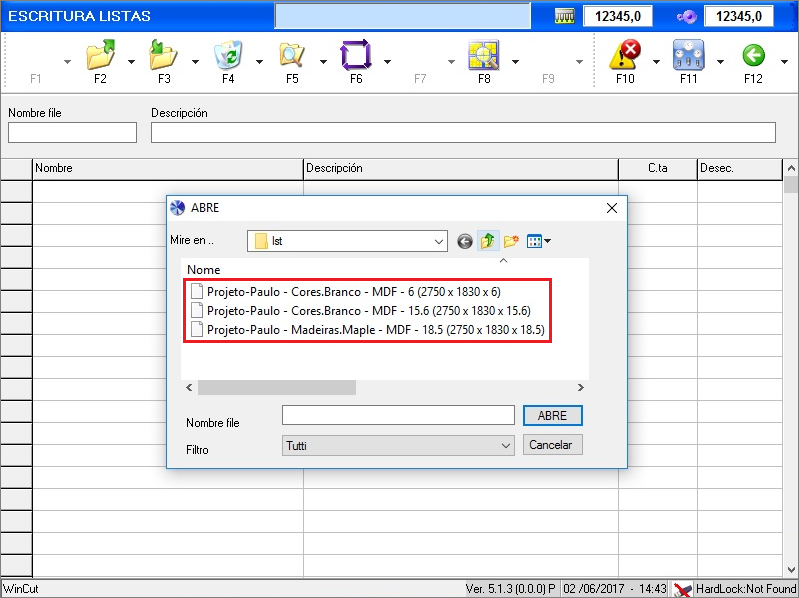

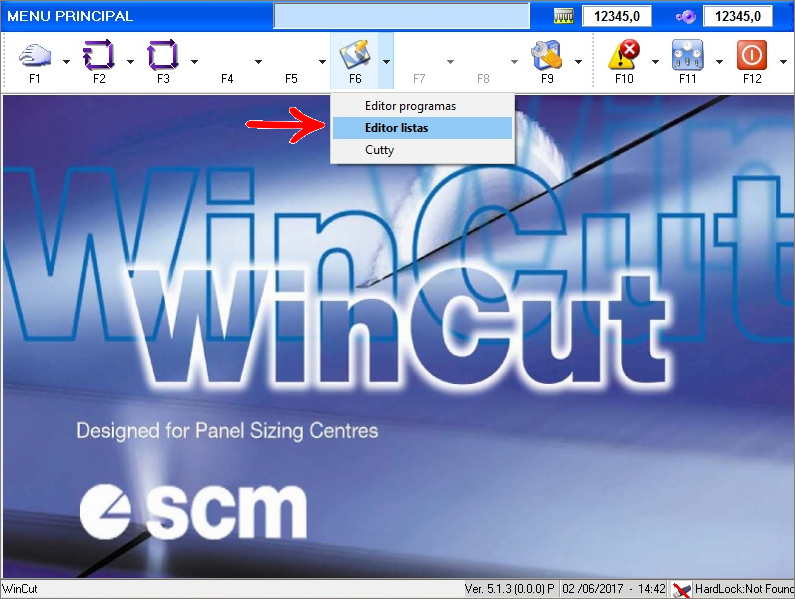

- Al acceder el plan de corte en el WinCut, utilice la opción Editor listas.
Etiqueta
- Crear un nuevo archivo .fme: genera un archivo layout;
- Imprimir Etiquetas de piezas: seleccione si quiera generar los archivos de impresión de las etiquetas de piezas.
- Modelo de la etiqueta del item: seleccione el modelo de la etiqueta que debe ser impresa al generar los cortes;
- Tamaño de la etiqueta: informe el tamaño de la etiqueta que debe ser impresa.

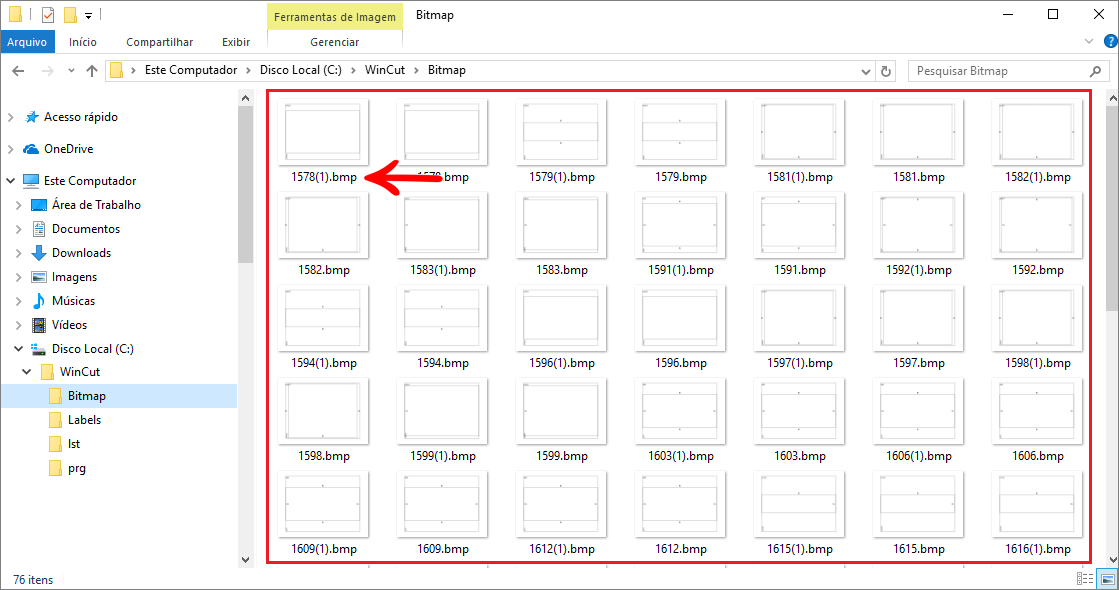

IMPORTANTE: Los archivos solamente serán generados si el modelo de la etiqueta configurada poseer imagen. Para el WinCut las imágenes serán generadas en el formato *.bmp.
Configuración del plan de corte
- Espesor de la sierra (mm): informe el espesor de la sierra, que realiza el corte, en milímetros;
- El tamaño máximo de corte: informe el tamaño máximo posible de corte de la máquina, en milímetros;
- Espesor de perfilado interno: informe el espesor del refilo interno de la chapa. Si indicar 0, el plan de corte será generado sin refilo;
- Resto en lel paso: informe el resto de materia-prima a finales de la fase;
- Número de etapas: informe el número de fases del gerenciador de corte;
- Número máximo de etapas de máquina: informe el número máximo de fases permitidas del gerenciador de corte.
- Medida máxima de apilado (mm): define la medida máxima, en milímetros, de apilamiento de chapas para realizar el corte;
Visualización
- Punto cero en el plano: informe el punto inicial que el plan de corte será generado. Informe el punto conforme el gerenciador.
IMPORTANTE
- En la integración con el WinCut, los archivos generados son divididos en cuatro carpetas: Lst, Prg, Bitmap y Labels.
- El archivo .prg puede tener un máximo de 99 comandos, debido a una limitación de WinCut. Por lo tanto, si el plan de corte genera más de 99 comandos, se crea un archivo con la designación _REP, que contiene los comandos excedentes. Este archivo se utiliza de la misma manera que un archivo .prg.
