Promob Cut Pro ofrece un plan de corte con un parámetro de corte Sierra, donde el corte siempre será pasante.
En esta documentación veremos la siguiente información sobre Sierra:
- Espesor de Sierra
- Tamaño máximo de corte
- Limitar el plano en etapas
- Orientación
- Agrupe piezas iguales
- Optimizar el desplazamiento de la sierra
- Padrón y Optimizado

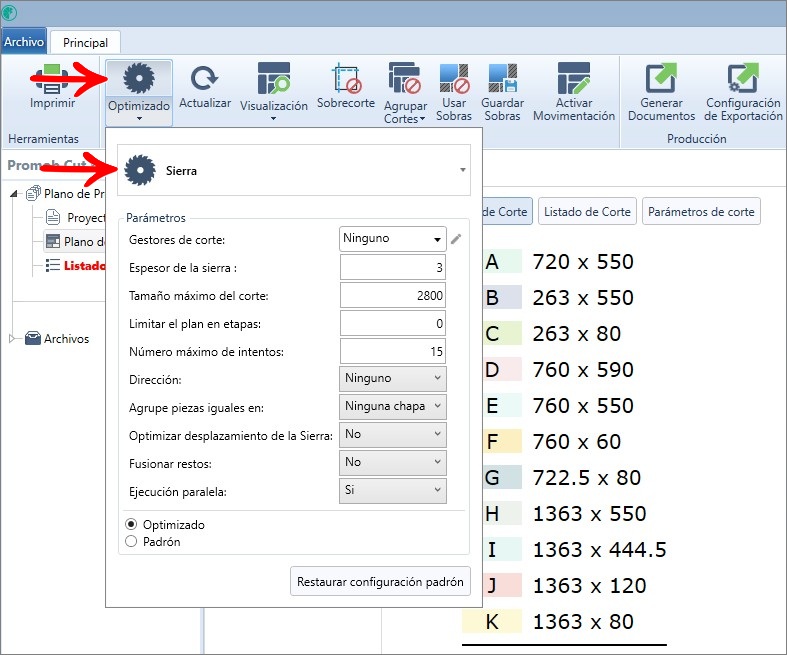

Para seleccionar el parámetro Sierra:
1. Acceda al Plan de Corte;
2. Haga clic en el botón Parámetro de Corte;
3. Al hacer clic en Sierra, se habilitarán las siguientes opciones:

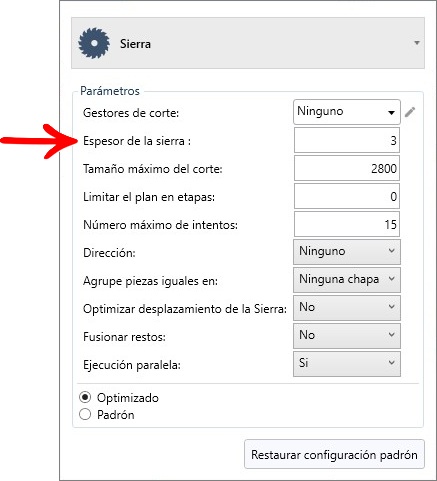

1. Espesor de sierra (en milímetros)
- Esta configuración define el espesor de la sierra que se utilizará para cortar el tablero;
- El valor del espesor se debe informar en milímetros y consultar en el manual o en el sitio web del fabricante de la máquina;
- Al informar el valor del espesor de la sierra, se considera la pierda de material debido al corte;
- El valor configurado se puede identificar en la vista previa del corte del tablero a través del espacio entre los elementos;

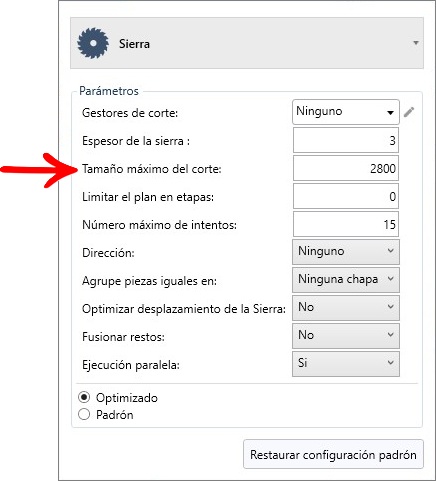

2. Tamaño máximo de corte (en milímetros):
- Esta configuración indica la dimensión de corte máxima que la máquina utilizada es capaz de realizar;
- Esta definición está relacionada con la máquina de corte y no con las dimensiones del tablero;
- Para obtener más información, consulte el manual o el sitio web del fabricante de la máquina;
- Visualmente, en la vista previa del plano de corte, esta configuración no se puede identificar;

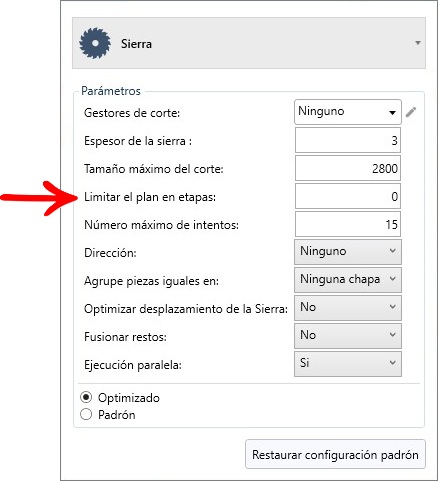

3. Limitar el plano en etapas:
- Define el número máximo de vueltas permitidas para cortar la pieza.

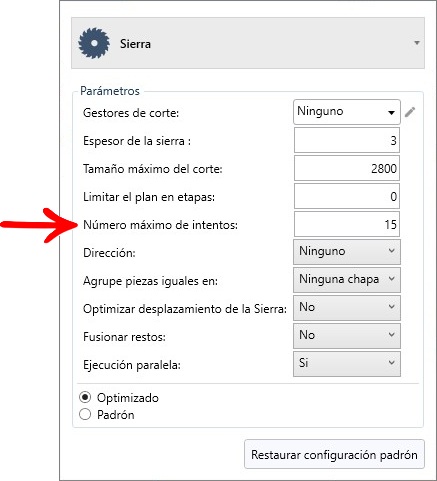

4. Número máximo de intentos:
Número máximo de intentos para generar diseños alternativos de plan de corte, con el objetivo de seleccionar el diseño que mejor cumpla con la solicitud, buscando la mejor utilización. Aumentar este valor puede resultar en un mayor tiempo de generación del plan de corte.

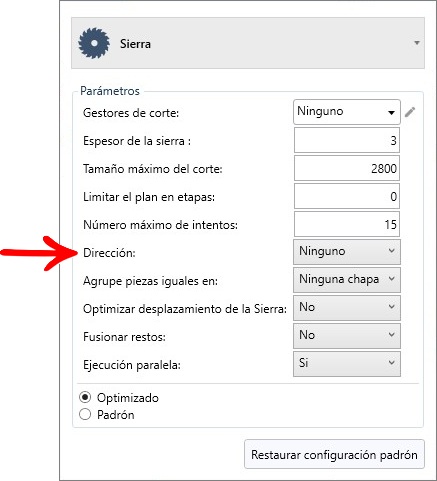

5. Dirección:
- Define la dirección (ninguna, horizontal o vertical) de la hoja a cortar.
- Ninguno: el Cut Pro definirá el primer corte, independientemente si es horizontal o vertical;
- Horizontal: prioriza el primer corte en dirección horizontal;
- Vertical: prioriza el primer corte en la dirección vertical.
IMPORTANTE:
- La dirección de corte seleccionada solo tendrá prioridad, no significa que siempre se ejecutará.

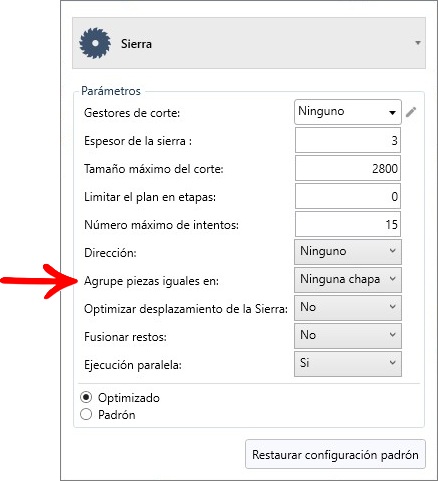

6. Agrupe piezas iguales en:
- Permite agrupar piezas que tienen la misma dimensión en el Plano de Corte.
- Cuando existen partes con la misma dimensión, la agrupación genera el plano de corte con las mismas partes agrupadas, optimizando el corte.
A partir de la versión 1. 2.3.18, es posible definir la agrupación de partes en tres categorías:
- Ninguna chapa: la agrupación de piezas no ocurrirá en ninguna chapa.
- Todas las chapas: Se considerarán piezas con dimensiones iguales, independientemente del modelo del material aplicado, si tiene veta o no.
- Chapas con veta: la agrupación se considerará solo en las placas con veta. Si el proyecto tiene material blanco y de madera, pero es necesario mantener una sensación lineal en los frentes de los cajones con veta, por ejemplo, la agrupación se aplicará solo en la placa con veta. En la placa blanca, Cut Pro definirá la posición de las piezas para un mejor uso del material.

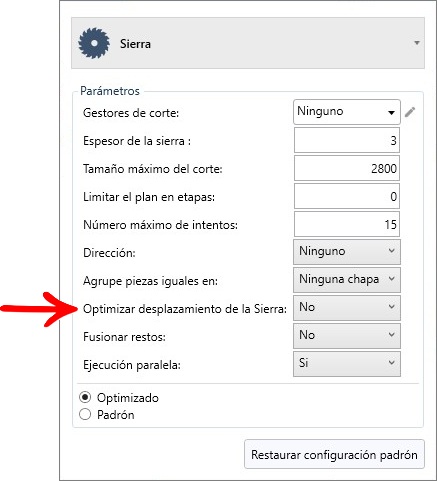

7. Optimizar desplazamiento de la sierra
Esta opción está disponible a partir de la versión 1.2.5.14.
Se ha creado una nueva opción de optimización de cortes para el plan, que busca el mejor desplazamiento de sierra posible para la placa.
Cuando se selecciona SÍ, se prioriza la optimización de la placa para que los cortes tengan el menor desplazamiento de sierra posible. Cuando se selecciona NO, se mantiene como está actualmente, priorizando los remanentes más grandes.

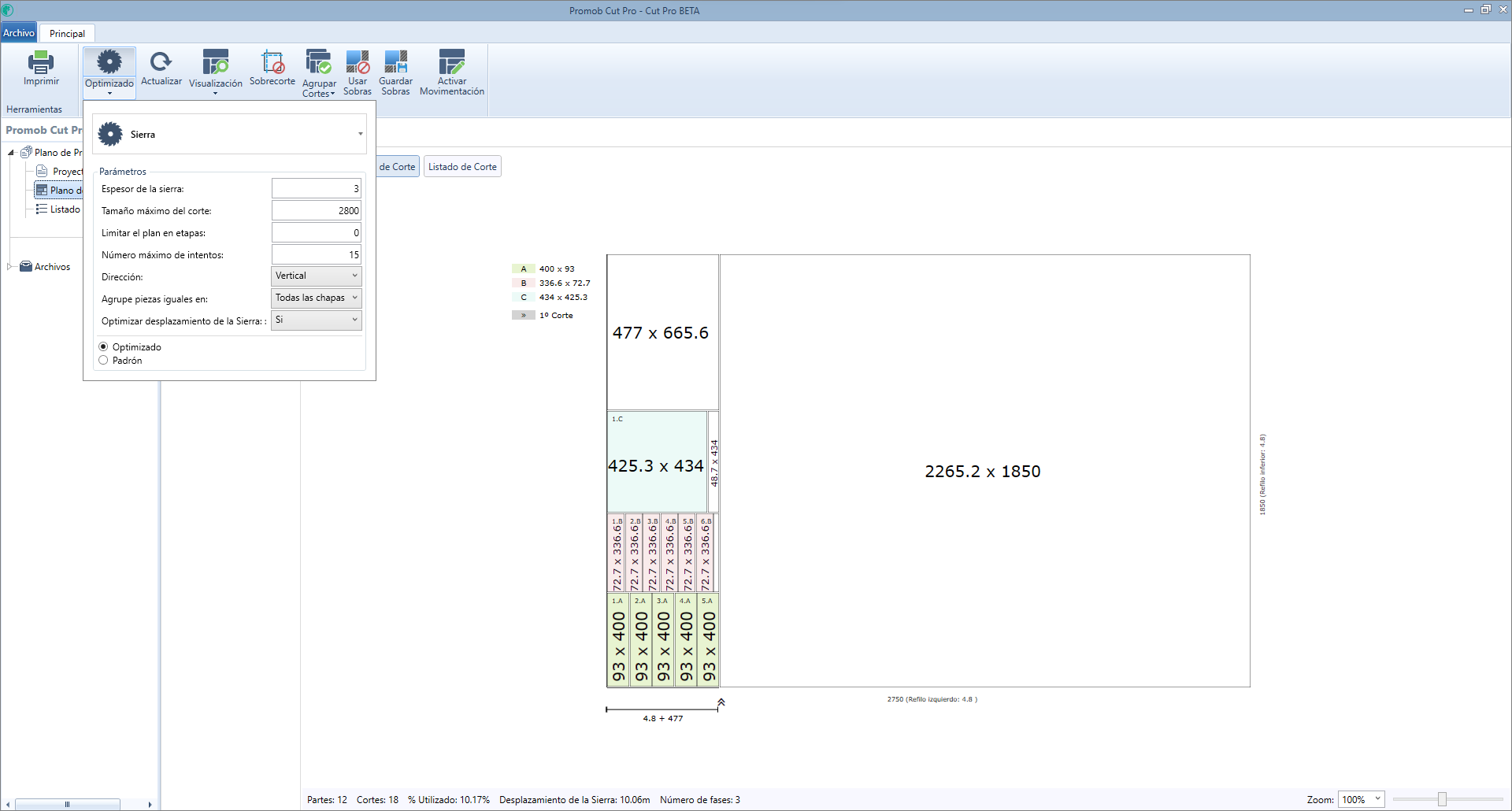

EJEMPLO 1: Desplazamiento de la sierra SÍ.

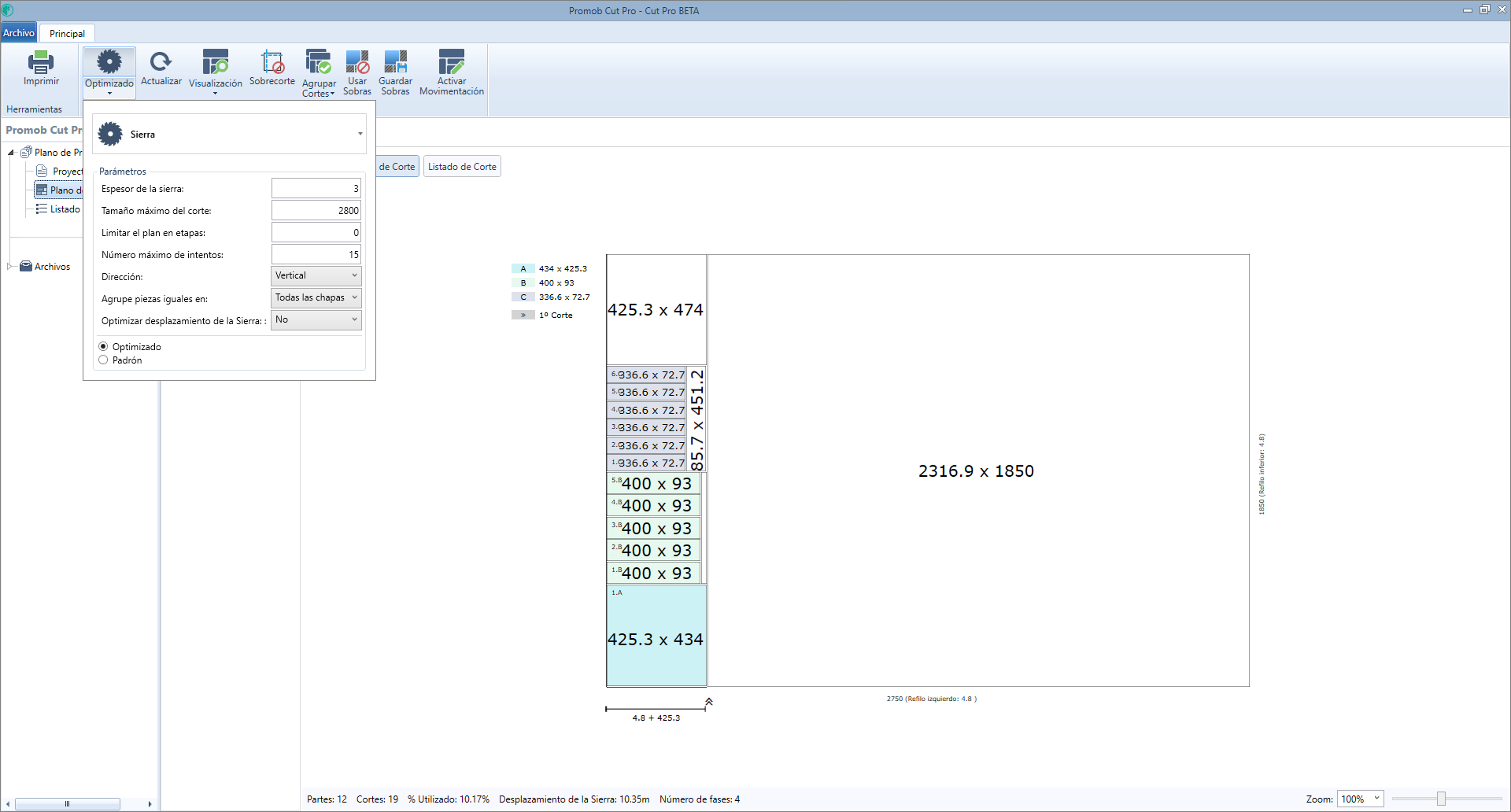

EJEMPLO 2: Desplazamiento de la sierra NO.

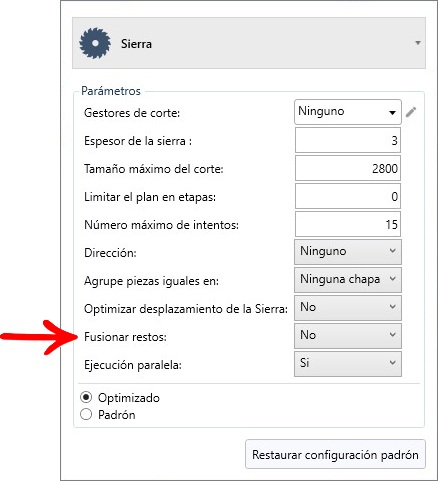

8. Fusionar Restos
Esta opción está disponible a partir de la versión Cut Pro 1.2.8.0.
- Cuando se selecciona Sí, los sobrantes que tengan las mismas dimensiones y estén posicionados uno al lado del otro se unirán en un solo sobrante grande, con el objetivo de aumentar el área de sobrantes generados por el plan de corte. Esta función solo se aplica a los sobrantes originados en los cortes de la 1ª fase.
- Además del beneficio de tener más área útil para futuros proyectos, al usar esta función, la cantidad de cortes también se reduce.

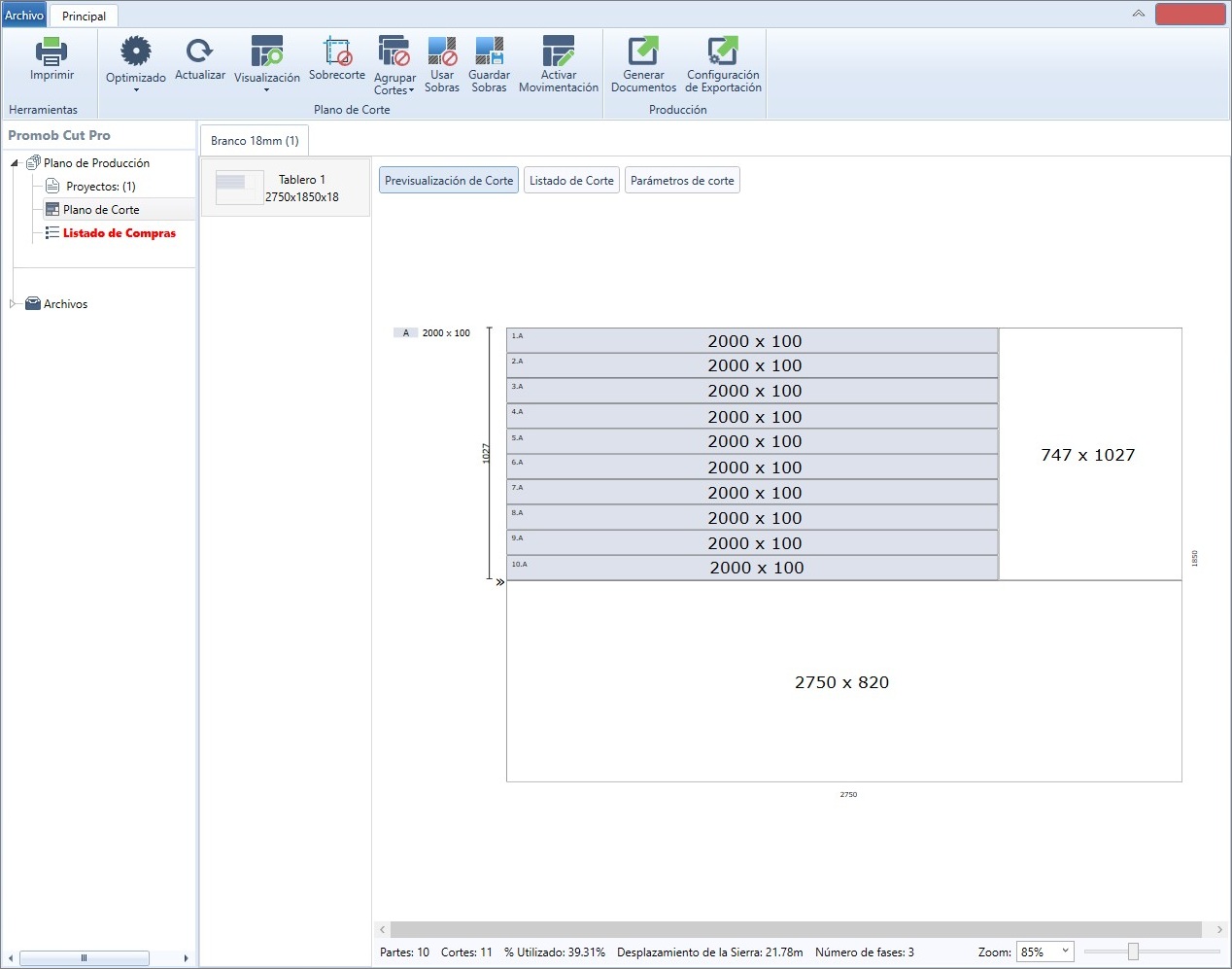

EJEMPLO 1: Fusionar Restos Sí.
EJEMPLO 2: Fusionar Restos NO.

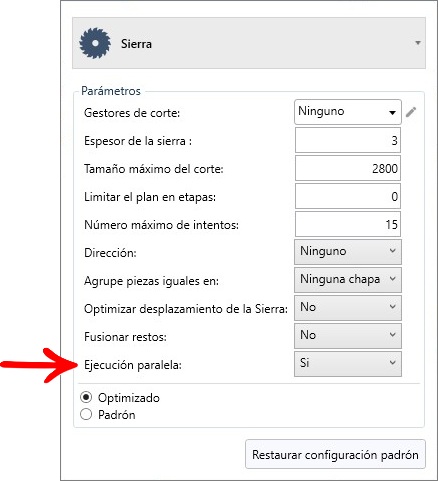

9. Ejecución paralela
Esta opción está disponible a partir de la versión 1.2.7.5 de Cut Pro;
La opción Ejecución paralela define el tipo de ejecución del plano de corte, si debe ser paralela o no.
Si se selecciona Sí, los planos de corte se ejecutan en paralelo. Si se selecciona No, cada plano de corte se ejecuta individualmente.

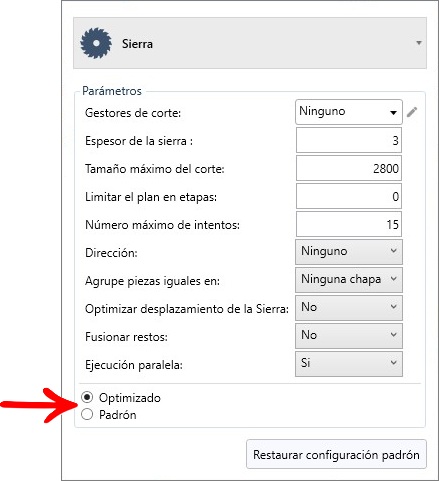

10. Padrón y optimizado:
- Optimizado: similar al parámetro descrito anteriormente, sin embargo, se hacen más intentos de corte para encontrar un uso aún mejor.
Gestor de corte:
- Cuando se usan los plugins del gestor de corte, se mostrará la opción Gerstores de Corte.
- Si usa un gestor de corte, debe configurar el plugin del gestor de corte.
- Para hacer esto, acceda a la página suporte.promob.com y kb.promob.com y busque el fabricante de la máquina.
Al seleccionar un gestor de corte, se habilitarán otras tres opciones de configuración:
OBSERVAÇÕES:No son todos los gestores de corte que habilitarán esta configuración;
1. Espesor del perfilado interno
- Establece el valor del primer corte después de girar la pieza para asegurarse de que quede a escuadra.

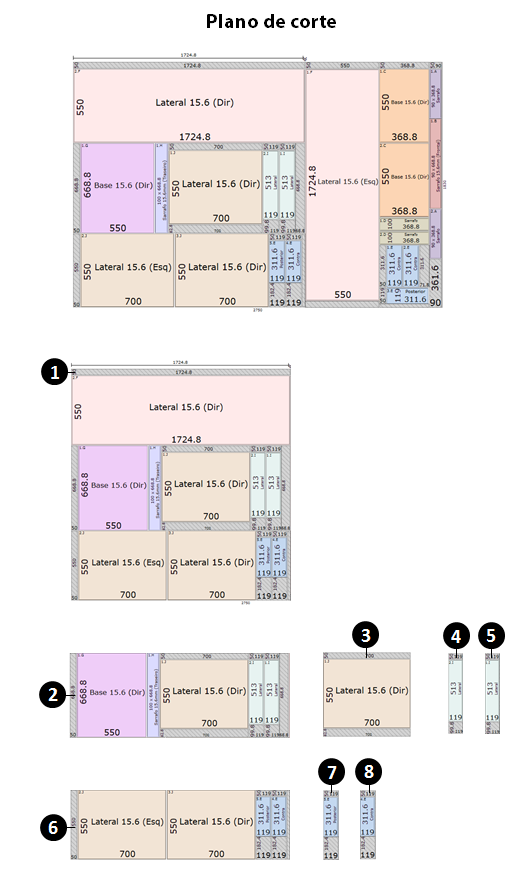

- A continuación se muestra una ilustración que muestra la rotación de la pieza con sus respectivos perfilados internos, definidos para este ejemplo como 50 mm;
- Valor del perfilado interno para el primer corte;
- Valor del perfilado interno para el primer corte después del giro de la pieza;
- Valor del perfilado interno para el primer corte después del giro de la pieza;
- Valor del perfilado interno para el primer corte después del giro de la pieza;
- Valor del perfilado interno para el primer corte después del giro de la pieza;
- Valor del perfilado interno para el primer corte después del giro de la pieza;
- Valor del perfilado interno para el primer corte después del giro de la pieza;
- Valor del perfilado interno para el primer corte después del giro de la pieza;
2. Resto en el paso
- Siempre que se aplique el perfilado interno, se retirará del lado opuesto a este recambio la cantidad de material indicada en el campo Resto en el paso;
- El campo Resto en el paso no se puede cambiar si el campo Espesor de perfilado interno no está lleno;
- Esto se debe al hecho de que el resto de la fase solo se aplica cuando se inserta el perfilado interno.
- Para obtener información sobre el corte con Nesting haga clic aquí.
3. Medida máxima de Agrupar corte
Disponible a partir de Cut Pro 1.2.5.11
- Define la medida máxima de hojas apiladas que admite el administrador de corte.
- Medida definida en milímetros.
Para obtener información más detallada sobre el apilamiento, visite el artículo Cut Pro - Gestores de corte - Agrupar Corte
