Disponible a partir de la versión Builder 1.12.12.39 o superior.
IMPORTANTE: este procedimiento se aplica a las impresoras térmicas Argox 214 Plus y Zebra GC420t.
Para configurar la imagen de la etiqueta generada en las integraciones de optimizadores de corte con calidad de impresión, sugerimos que utilice las configuraciones descritas a continuación:

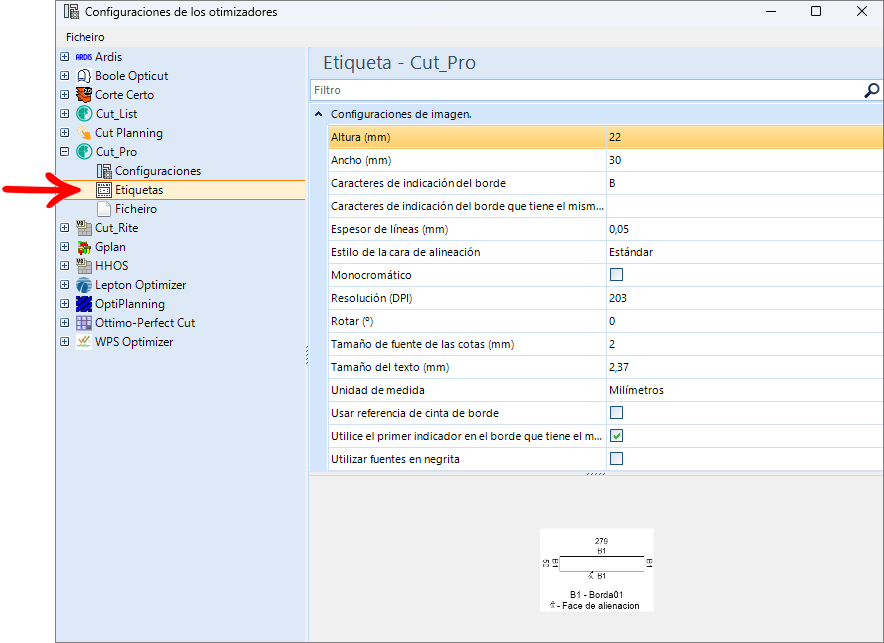

1. Acceda al menú Plan de corte - Configuración de los optimizadores.
2. Seleccione la opción de Etiquetas.
Para las configuraciones, consulte las opciones disponibles a continuación:
Configuraciones da Imagen
Altura (mm): determina la altura de la imagen.
Ancho (mm):determina el ancho de la imagen.
Caracteres de indicación del borde: carácter que se muestra en la leyenda de la etiqueta informando dónde está el borde de la pieza.
Caracteres de indicación del borde que tienen el mismo color de la pieza: carácter que aparece en la leyenda de la etiqueta informando de que el borde es del mismo color que la pieza.
Espesor de líneas (mm):determina el espesor de línea de la imagen.
Estilo de la cara de alienación: determina el estilo del indicador facial y la alineación:
- Estándar: indicador de la cara de alineación estándar que aparece en la pieza y en la leyenda de la etiqueta.
- Simplificado: indicador de la cara de alineación simplificada en la pieza.
Monocromático: si está habilitado, la imagen se enviará en modo blanco y negro.
Resolución (DPI): medida utilizada por los fabricantes de impresoras para determinar la resolución de la imagen impresa.
Rotar (°): establece la rotación de la imagen en grados.
Tamaño de fuente de las cotas (mm): establece el tamaño de fuente utilizado en las dimensiones de la pieza.
Tamaño del texto (mm): establece el tamaño del texto utilizado en las dimensiones de la pieza.
Unidad de medida: define el tamaño del texto utilizado en las dimensiones de la pieza Convención utilizada para representar las dimensiones en píxeles/puntos o en milímetros.
Usar referencia de cinta de borde: utiliza la referencia del tapacantos en la imagen generada.
IMPORTANTE: esta operación está restringida, solo el soporte técnico puede realizar cambios. Para más informaciones, haga clic aquí.
Utilice el primer indicador en el borde que tiene el mismo color de la pieza: utilice siempre el primer indicador de borde (B1) para el borde del mismo color que la pieza.
Utilizar fuentes en negrita: define si el texto se genera en negrita.
Ejemplo:
Para obtener información sobre los píxeles y la resolución de imagen de las etiquetas, haga clic aquí.
