En Promob es posible importar y exportar archivos 3D, para más información haga clic en el elemento deseado:
Cuáles son los parámetros para importar un archivo 3D
Cuáles son los parámetros para importar un archivo 3D
Promob reconoce diseños que siguen los parámetros siguientes:
- Parámetro del archivo a ser importados.
- Formato de archivo: DXF, 3DS, SKP y OBJ.
- Unidad de medida: milímetros.
- Posición del objeto: punto 0, 0, 0 del eje de las coordenadas, que corresponde a la extrema izquierda, extrema trasera y extrema inferior.
- Al final del dibujo los layer deberán ser purgados.
- El nombre del archivo no debe ser acentuado.
- Si el archivo no está vinculado con las capas de Promob, los modelos no serán respetados.
- El Promob no reconoce dibujos creados en el AutoCAD 2012 que utilizarán Meshtype 1 como tipo de construcción de malla. Solamente el Meshtype 0 es leído por el Promob.
- Promob no lee dibujos sólidos ni líneas.
- Archivos OBJ y SKP: el Promob reconoce e importa todas las primitivas de dibujo.
- Archivos DXF y 3DS: no todas las primitivas de dibujo son reconocidas e importadas por el Promob. Los Layers del dibujo en formato 3DS no son leídos, solamente los materiales aplicados al dibujo. Con relación a los archivos DXF, el Promob lee algunos tipos de bloques/Agrupación, pero no reconoce poli línea.
- Si el dibujo se ha hecho en Rhinoceros, es necesario exportar el dibujo a Archivo de CAD, no solo Guardar Como.
Importar archivos 3D
Los objetos que se encuentran fácilmente en Internet se pueden importar en Promob para ayudar a componer ambientes con elementos decorativos que no están disponibles en el sistema o elementos diseñados en otros programas como 3DS Max, AutoCAD, Solidworks, entre otros.
IMPORTANTE: la capacidad de definir el plano de inserción de objetos 3D está disponible desde la versión 5.37.8.35 Promob.
Siga el siguiente paso a paso:
1. Haga clic en el botón Importar Archivo 3D en la barra de herramientas superior.

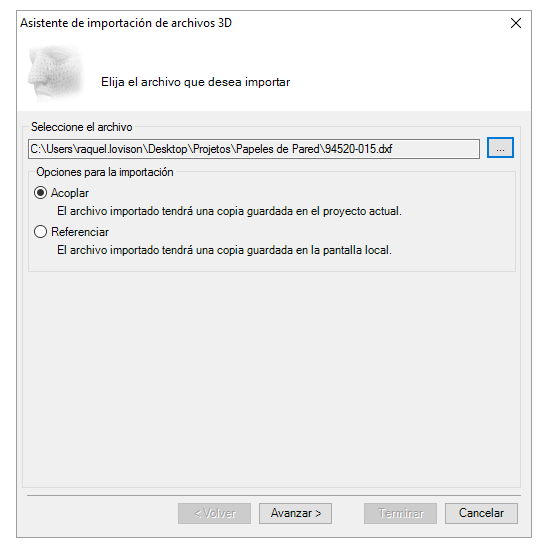

2. En el pantalla que se abre, seleccione el archivo a importar.
3. Seleccione el archivo 3D para importar. Formatos compatibles con Promob son: OBJ, SKP, DXF y 3DS;
4. Marca una de las opciones de importación de archivos:
- Acoplar: Cuando un archivo 3D está acoplado, se guarda una copia del archivo importado en el proyecto actual. Cuando se abre el proyecto, después de importar el objeto, este se muestra porque se guardó junto con los otros elementos del proyecto.
- Referenciar: Cuando se hace referencia a un archivo 3D, se guarda una copia del archivo importado en la carpeta local de Promob. Cuando se abre el proyecto, después de importar el objeto, el Promob accede a la ubicación donde se guarda el archivo para que aparezca en el ambiente.
5. Establecer las opciones de formato de dibujo.
IMPORTANTE: Estas opciones solo se muestran en la importación de archivos SKP o OBJ:
- Usar materiales como componentes: Al marcar esta opción, los materiales que se han aplicado para el objeto a través del software utilizado para diseñarlo, se transforman en componentes después de la importación para Promob.
- Agrupar materiales: Cuando se selecciona esta opción, los mismos materiales que se aplicaron en las caras de los componentes se agrupan.
- Usar grupos como componentes: de modo general, un grupo puede ser comprendido como un conjunto de entidades. Al marcar esta opción, todos los materiales utilizados en las caras de las entidades que forman el grupo se transforman en componentes en Promob.

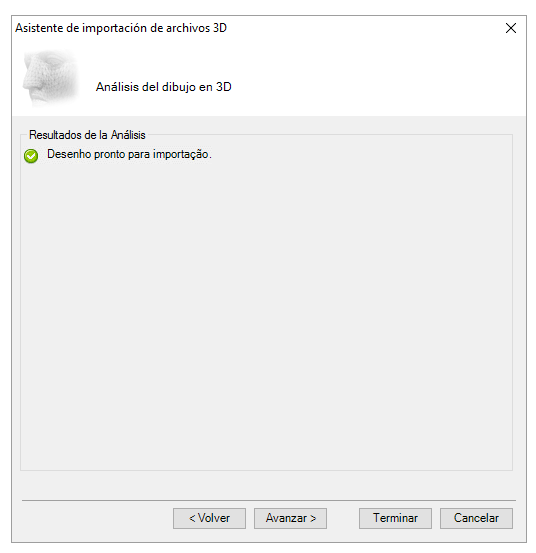

6. Haga clic en Avanzar y compruebe el análisis del dibujo para ser importado a Promob. En este análisis son verificadas las dimensiones de la textura aplicada al diseño, el número de caras del dibujo, las formas primitivas utilizadas en la creación y también el tipo formas utilizado para generar el dibujo.Si el diseño está listo para importar, haga clic en Avanzar. De lo contrario, se mostrarán los resultados del análisis de diseño.

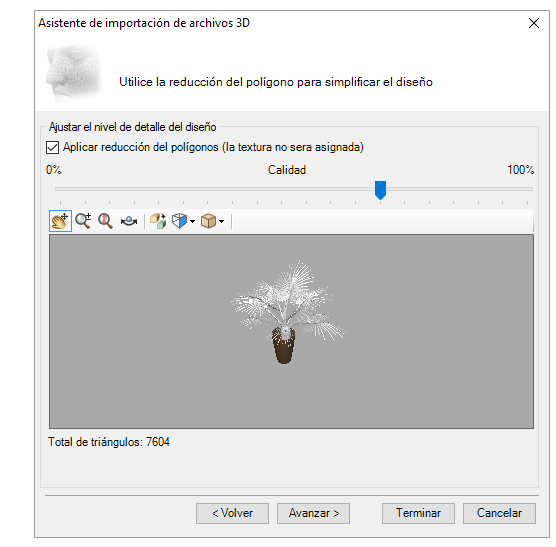

7. El número de caras de un diseño está directamente relacionada con la calidad. Las más caras, más detalle de diseño presenta. Se observa que la importación de un dibujo con un gran número de caras puede afectar el rendimiento de Promob. Cuanto menor sea de calidad, se importarán menos caras. Por lo tanto, el resultado final puede verse comprometido. Para ajustar nivel de detalle del diseño:
- Aplicar reducción de polígonos: el mapa de la textura usada en el objeto se perderá y el objeto se importa sin texturas. Si esta opción no esté activada, el dibujo se importará con la calidad y número de caras que se creó.
- Define la calidad del diseño moviendo el botón de control hacia la izquierda o hacia la derecha.

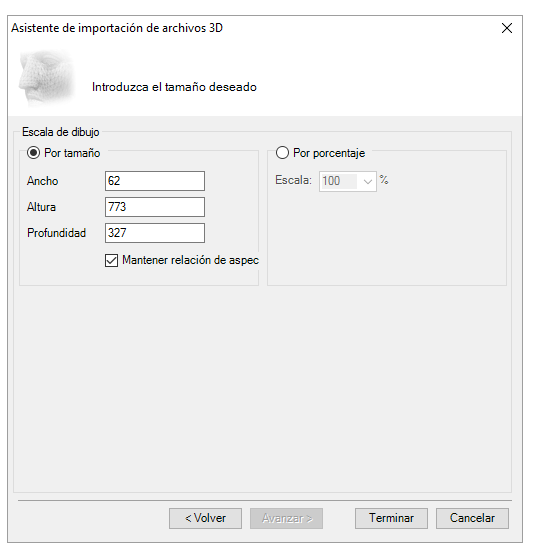

8. Haga clic en Avanzar y define la escala del diseño. Se puede importar el diseño con las dimensiones originales o cambiarlas. El nuevo tamaño del diseño se puede ajustar mediante la introducción de valores o la definición de porcentaje, que aumenta o disminuye las dimensiones de dibujo de acuerdo con el valor elegido:
- Por tamaño: Informa los valores de las propiedades. Al marcar la opción Mantener Proporción, al cambiar el valor de una dimensión, los otros dos se ajustan automáticamente para que el dibujo mantenga su proporción. Si la opción no esté marcada, se puede cambiar las tres dimensiones de forma individual, pero no se mantendrá la proporción del diseño.
- Por porcentaje: aumenta o disminuye las dimensiones del diseño en función del valor elegido.

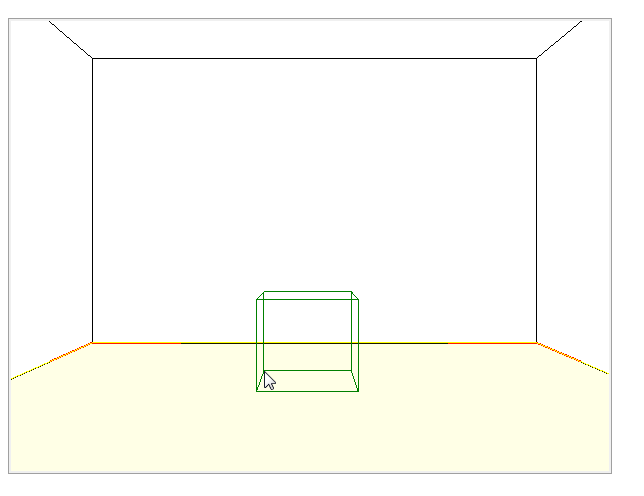

9. Haga clic en Concluir. Observe que cuando se mueve el puntero del ratón en el entorno 3D son exhibidas líneas en color verde.

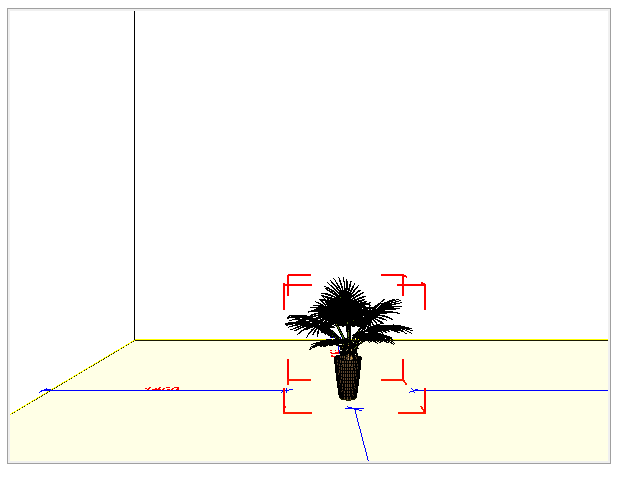

10. Haga clic con el botón derecho del ratón sobre el plano (piso, pared, geometría) que desea insertar el objeto y haga clic en el botón derecho para insertarlo. CONSEJO: para insertar el objeto agregado en el módulo, pulse la tecla Ctrl y haga clic en el botón derecho del ratón sobre el plan del agregado para seleccionarlo.
11. El objeto puede ser situado en la pantalla Lista de Módulos como Entidad Externa.
Exportar archivo 3D
Para ayudar en la documentación técnica del proyecto y luego enviarlo a otro software, se puede exportar todo el proyecto o solo unos pocos elementos al formato de diseño más difundido en el mercado, que es el formato DXF. Esto permite al proyectista a utilizar el software de su elección para ejecutar la etapa de la documentación del proyecto.
IMPORTANTE: 1. Módulos de Fabricantes y ítems de la biblioteca Decore solo pueden ser exportados como objetos con líneas.
Para exportar un archivo 3D:
1. Haga clic en el botón Exportar Archivo 3D en la barra de herramientas superior.

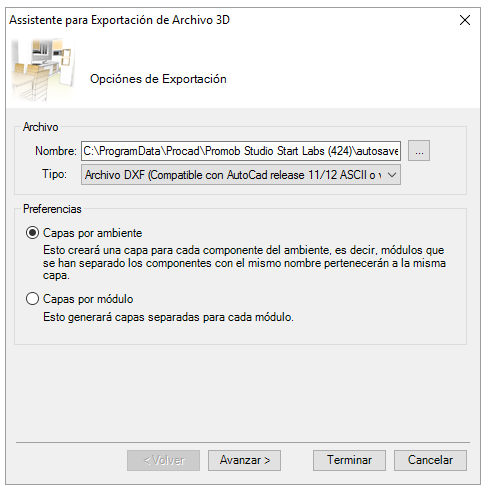

2. En el paso Opciones de Exportación, define el directorio donde se guarda el archivo y seleccione una de las opciones:
- Archivo DXF (Compatible con AutoCAD Release 11/12 ASCII o versión anterior): para la versión AutoCAD Release 11/12 ASCII y versiones anteriores de cualquier software que es compatible con archivos DXF.
- Archivo DXF: compatible con la versión de Autocad superior a 11/12.
3. Define el tipo del diseño:
IMPORTANTE: Las opciones de exportar objetos como líneas y como caras no están disponibles para Promob Lite, Promob Studio y Promob Premium.
- Exportación de objetos como líneas: todos los elementos del proyecto son exportados como líneas individuales, incluyendo los ítems de decoración y módulos con restricción de exportación (módulos Fabricantes). Objetos exportados como líneas no pueden ser seleccionados como una entidad, es decir, solo las líneas que forman el objeto pueden ser seleccionadas en el software que leerá el archivo exportado;
- Exportación objetos con caras: exporta los módulos con todas sus caras, siempre que no sean objetos de decoración y no tengan ninguna restricción. Objetos exportados con caras pueden tener sus caras seleccionadas;
4. Define las opciones de capa:
- Agrupar capas por ambiente: crea una capa para cada componente de los módulos del ambiente. Módulos separados, pero que tiene los mismos componentes, se agrupan en la misma capa.
- Agrupar capas por módulo: crea capas separadas para cada módulo. Cada capa almacena los componentes de los módulos.
OBSERVACIONES: La sección Tipo de dibujo solo está disponible en las distribuciones Arch, Plus, Academic, Trial y Catalog de Promob. Las otras distribuciones solo ofrecen la sección Opciones para la selección.

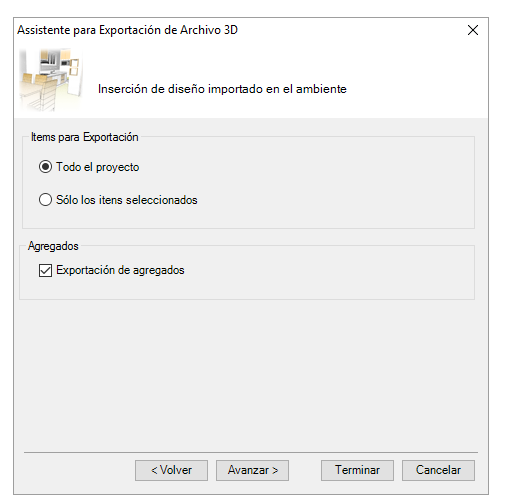

5. Haga clic Avanzar y en el paso Detalle de Exportación, define cuáles los ítems son exportados:
- Todo el proyecto: se exportan todos los elementos del ambiente (piso, paredes, módulos, geometrías).
- Solo ítems seleccionados: se exportan solo los elementos seleccionados.
- Define si los agregados de los módulos del ambiente son exportados al archivo 3D.
- Define si las líneas de los módulos serán importados en colores.

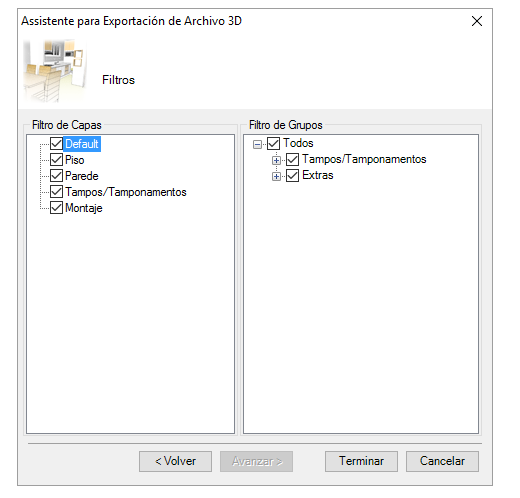

6. Haga clic en Avanzar y en la etapa de definición de Filtro:
- Define los filtros de las capas: marca las capas de los ítems que serán exportados al archivo.
- Define los filtros de grupos: marca los grupos/ítems de modulación que van a ser exportados.
IMPORTANTE: Si la capa del grupo seleccionado no está activada, el grupo y sus ítems no se exportan.
7. Haga clic en Concluir. Abra el archivo en un software de 3D para ver los ítems exportados.
