Configuraciones del Plugin

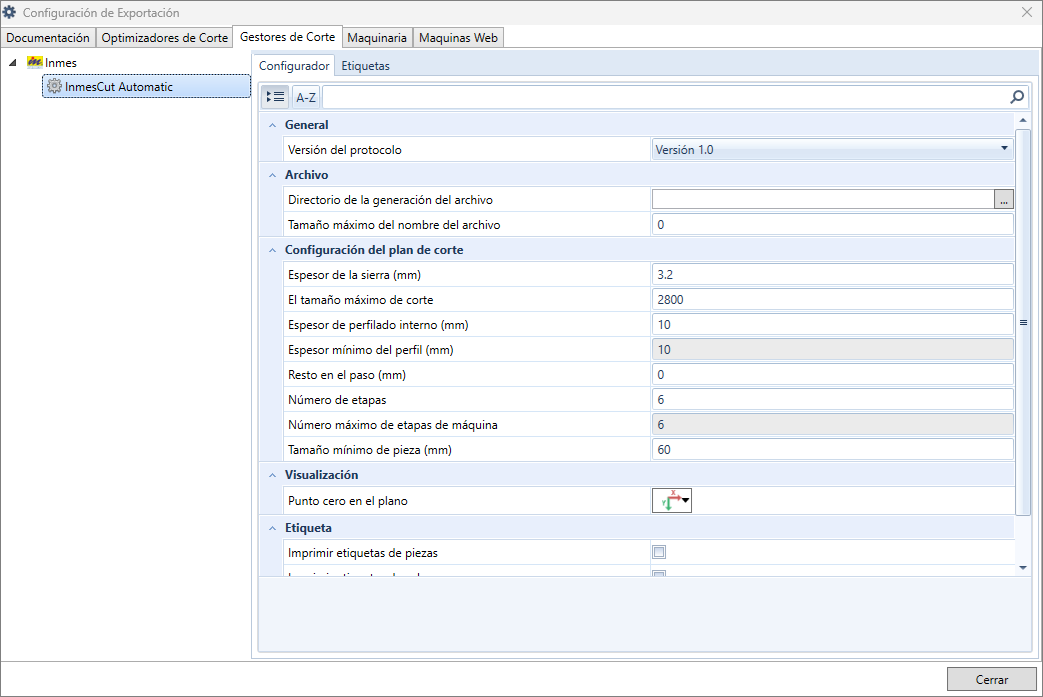

Las configuraciones del plugin SCM Titanium Manager Cut permiten definir los parámetros utilizados para la generación de los archivos de integración, las configuraciones del plan de corte, la visualización y la generación de etiquetas.
Archivo
En la sección Archivo, se definen las configuraciones relacionadas con la generación de los archivos de integración.
Directorio de la generación del archivo: Indica el directorio principal donde se encuentra la carpeta lotes, utilizada para almacenar los archivos .lote y el directorio de las imágenes de las piezas que se imprimirán en las etiquetas del plan de corte generado.
Para Titanium, este directorio está ubicado en C:\Titanium, en la carpeta correspondiente al modelo de la máquina seccionadora donde está instalado Titanium. Este directorio puede estar disponible mediante un mapeo para la máquina. Cuando no exista mapeo, los archivos deberán copiarse manualmente a este directorio.
IMPORTANTE:
|
Opción de creación de archivos: Permite definir la forma de generación de los archivos de integración, que pueden generarse por separado por material.
Tamaño máximo del nombre del archivo: Define la cantidad máxima de caracteres permitida para el nombre del archivo de integración.
IMPORTANTE:
|

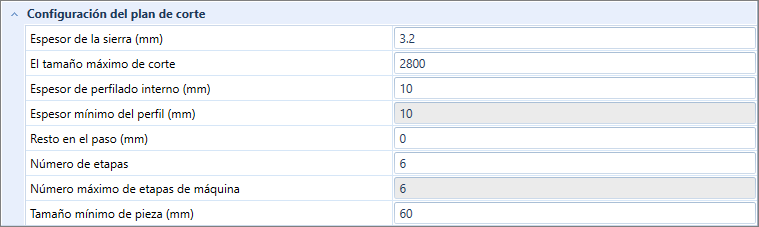

Configuraciones del plan de corte
En la sección Configuraciones del plan de corte, se definen los parámetros utilizados para la generación del plan de corte.
Espesor de la sierra (mm): Define el espesor de la sierra, en milímetros, que realiza el corte.
El tamaño máximo de corte: Define el tamaño máximo del corte posible para la máquina.
Espesor del perfilado interno (mm): Define el espesor del recorte interno. Cuando se ingresa el valor 0, el plan de corte se generará sin recorte interno.
Espesor mínimo de refilado (mm): Valor mínimo del comando de refilado mostrado por la máquina, en milímetros. Si el refilado de la placa es cero o menor que el refilado mínimo, se considerará este nuevo parámetro, que aplicará el refilado mínimo como el nuevo refilado externo.
Resto en el paso (mm): Define el resto de materia prima al final de la fase.
Número de eetapdas: Define el número de etapas utilizadas en el proceso de corte.
Número máximo de etapas de la máquina: Define el número máximo de fases permitidas para la máquina.
Medida máxima de apilado (mm): Define la medida máxima, en milímetros, de apilamiento de chapas para realizar el corte.
Perfilado Externo Mínimo: Define el perfilado externo mínimo permitido en el plugin, de acuerdo con la especificación del técnico de la máquina.
Si se incluyen recortes externos, la medida debe ser equivalente o superior al espesor de la sierra.
Además, los recortes externos deben incluirse en lados opuestos de la chapa:
Al incluir recorte en el lado izquierdo de la chapa, también debe incluirse en el lado derecho.
Al incluir recorte en la parte superior de la chapa, también debe incluirse en la parte inferior.
Esta medida tiene como finalidad evitar la falta de materia prima para la realización del corte al enviar la integración a la máquina.
Visualización
En la sección Visualización, se define el punto cero utilizado en el plano.
Punto cero en el plano: Permite definir el punto cero en el plan de corte.
Etiqueta
En la sección Etiqueta, se definen las opciones para la generación de las etiquetas.
Imprimir etiquetas de piezas: Cuando está seleccionado, permite generar las etiquetas de las piezas.
Imprimir etiquetas de sobras: Cuando está seleccionado, permite generar las etiquetas de las sobras.
Generación de archivos

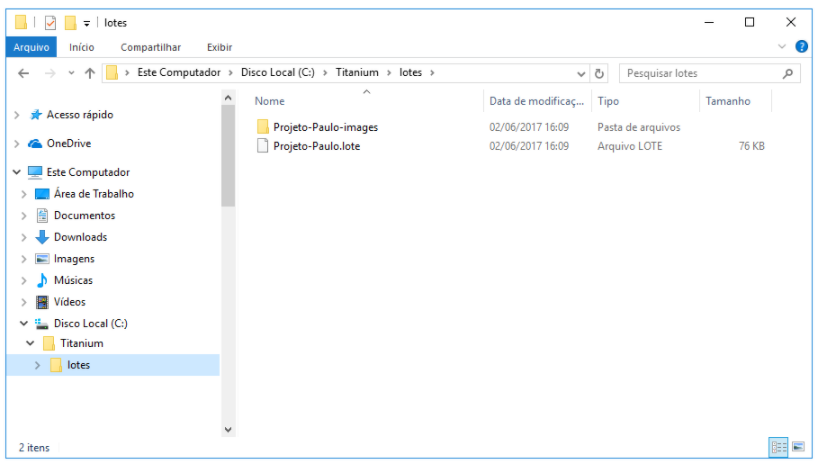

Durante la generación de la integración, se crea la carpeta lotes, utilizada para almacenar los archivos .lote y el directorio de las imágenes de las piezas.
Por defecto, los archivos .lote y el directorio de las imágenes se nombrarán utilizando el siguiente patrón: nombre del proyecto-nombre del cliente
Los archivos .lote y el directorio de las imágenes deben estar obligatoriamente dentro de la carpeta lotes. De lo contrario, la seccionadora no podrá imprimir las imágenes de las piezas en las etiquetas.

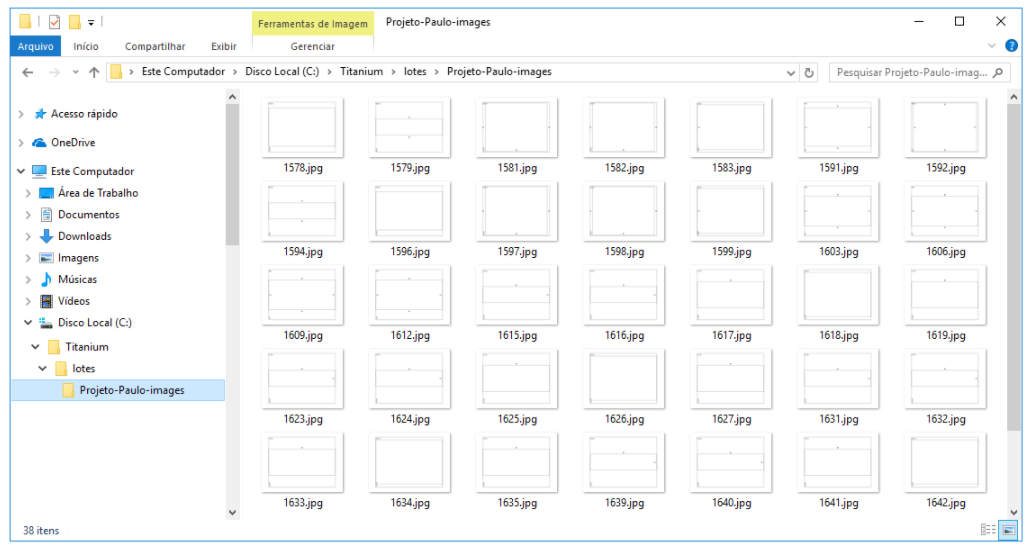

Imágenes de las piezas
Las imágenes de las piezas que se imprimirán en las etiquetas se generan solamente cuando el modelo de etiqueta configurado posee una imagen.
Para Titanium, las imágenes de las piezas se generan en formato .jpg.
IMPORTANTE:
|
