Configuraciones del Plugin

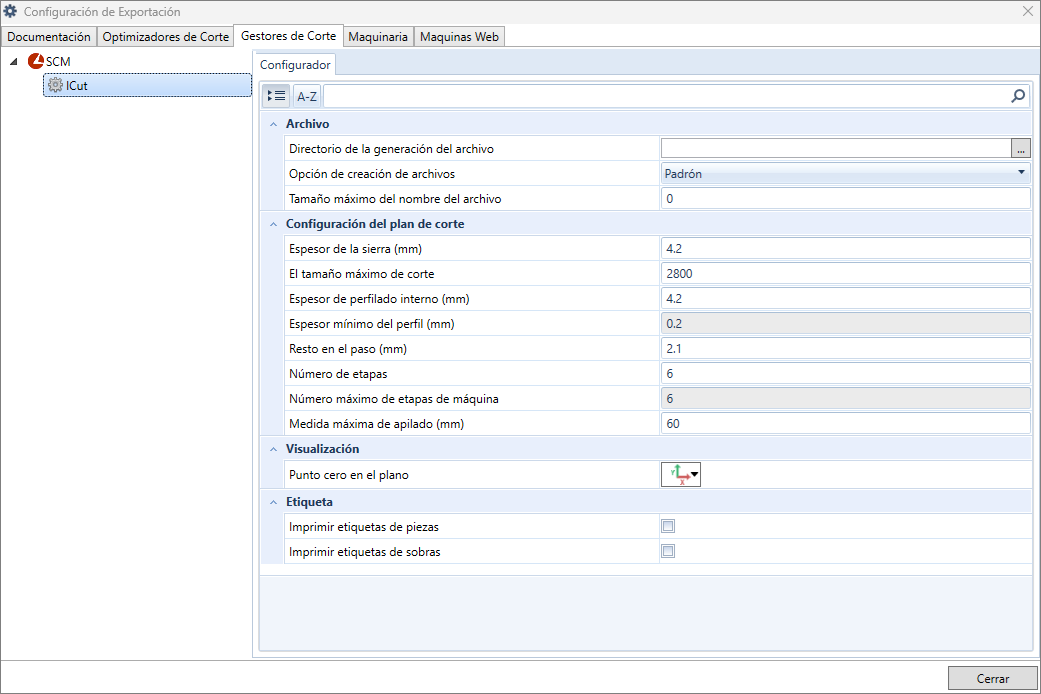

Las configuraciones del plugin SCM ICut permiten definir los parámetros utilizados para la generación de los archivos de integración, las configuraciones del plan de corte, la visualización y la generación de etiquetas.
Archivo
En la sección Archivo, se definen las configuraciones relacionadas con la generación de los archivos de integración.
Directorio de generación del archivo: indica el directorio principal donde se encuentra la carpeta Projects, que almacena los archivos .cutplanning y el directorio de las imágenes de las piezas que serán impresas en las etiquetas del plan de corte generado.
El directorio está ubicado en la unidad C:\, en la carpeta correspondiente al modelo de la máquina de la seccionadora donde está instalado el ICut. Puede existir un mapeo para ese directorio de la máquina.
Ejemplo: C:\star3400
Si no existe un mapeo, los archivos deben copiarse manualmente a ese directorio de la máquina.
IMPORTANTE: En los casos en que el directorio de generación del archivo no se informe en las Configuraciones de Exportación, el archivo se guardará en el directorio indicado en el campo Localización, en la pantalla de Generar Documentos. |

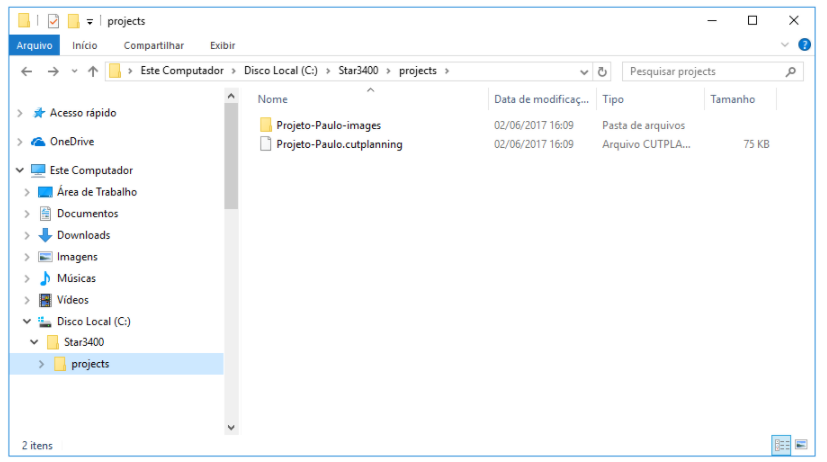

Archivo de integración
Al generar los archivos de integración, se crea la estructura de carpetas que contiene el archivo .cutplanning.
Los archivos .cutplanning deben estar dentro de la carpeta Projects.

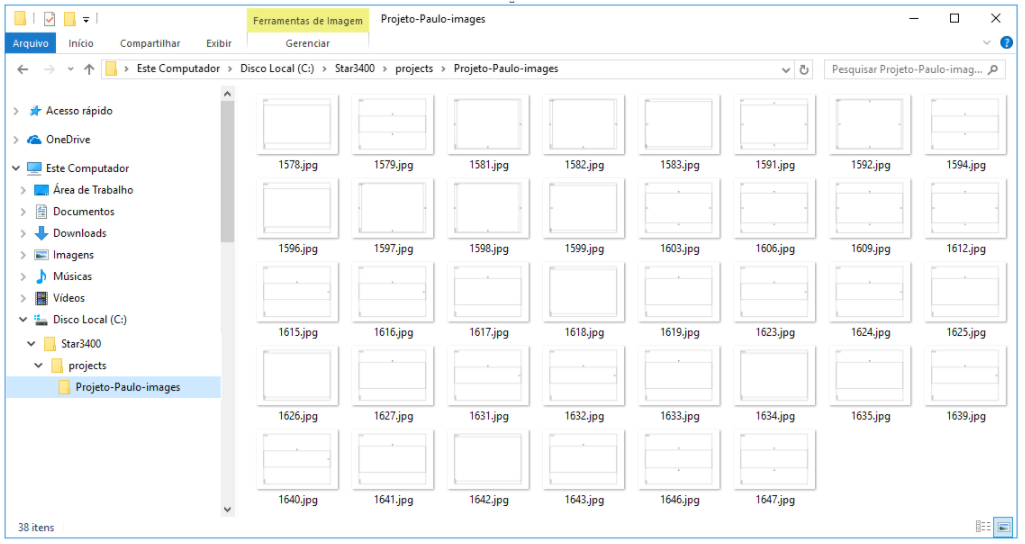

Imágenes de las piezas
Las imágenes de las piezas utilizadas en las etiquetas se almacenan en un directorio específico dentro de la estructura de carpetas generada.
Las imágenes solo se generan cuando el modelo de etiqueta configurado en el campo Modelo de la etiqueta de pieza posee imagen. Para el ICut, las imágenes se generan en formato JPG.
IMPORTANTE: Los archivos .cutplanning y el directorio de las imágenes deben estar obligatoriamente dentro de la carpeta Projects. De lo contrario, la seccionadora no imprimirá las imágenes de las piezas en las etiquetas. |
Opción de generación de los archivos: permite definir si los archivos de integración serán generados separados por material. Más información en Cut Pro - Gerenciadores de Corte - Opción de generación de los archivos.
Tamaño máximo del nombre del archivo: define la cantidad máxima de caracteres permitida para el nombre del archivo de integración.
|
IMPORTANTE:
Si la generación de los archivos se realiza de forma local, la carpeta Projects debe copiarse al directorio de la máquina. Los archivos se generan en el directorio informado para la generación de los archivos. |

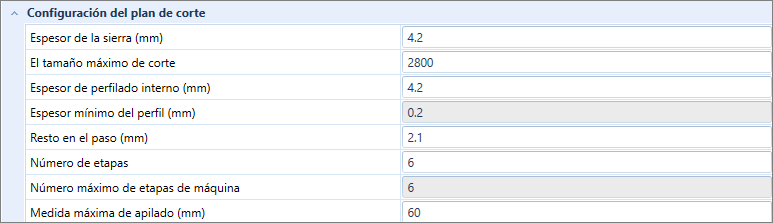

Configuraciones del plan de corte
En la sección Configuraciones del plan de corte, se definen los parámetros utilizados para la generación del plan de corte.
Espesor de la sierra: define el espesor, en milímetros, de la sierra utilizada para realizar el corte.
El tamaño máximo de corte: define el tamaño máximo de corte permitido por la máquina.
Espesor de perfilado interno: define el espesor de perfilado interno. Cuando se ingresa el valor 0, el plan de corte se genera sin recorte.
Espesor mínimo del perfil (mm): valor mínimo de comando del perfil mostrado por la máquina, en milímetros. Si el perfil de la chapa está en cero o es menor que el perfil mínimo, se considerará este nuevo parámetro que aplicará el perfil mínimo como el nuevo perfil externo.
Resto en el paso: define la cantidad de materia prima que queda como resto al final del paso.
Número de etapas: define el número de etapas utilizadas en el proceso de corte.
Número máximo de etapas de la máquina: define el número máximo de etapas permitidas para el gerenciador de corte.
Medida máxima de apilado (mm): define la medida máxima, en milímetros, para el apilado de chapas durante la realización del corte.
Visualización
En la sección Visualización, se define el punto cero utilizado en el plano.
Punto cero en el plano: permite definir el punto cero en el plan de corte.
Etiqueta
En la sección Etiqueta, se definen las opciones para la generación de las etiquetas.
Imprimir etiquetas de piezas: cuando está seleccionada, permite generar las etiquetas de las piezas.
Imprimir etiquetas de sobras: cuando está seleccionada, permite generar las etiquetas de las sobras.
Recortes externos
Al optar por la inclusión de recortes externos, la medida del recorte debe ser equivalente o mayor que el espesor de la sierra. Además, debe considerarse el valor definido en Espesor mínimo de recorte (mm), que se aplicará como nuevo recorte externo cuando el recorte de la chapa esté en cero o sea menor que el valor mínimo configurado.
Los recortes externos también deben incluirse en lados opuestos de la chapa:
Al incluir recorte en el lado izquierdo, es necesario incluir también en el lado derecho.
Al incluir recorte en el lado superior, es necesario incluir también en el lado inferior.
Esta configuración tiene como finalidad evitar la falta de materia prima para la realización del corte al enviar la integración a la máquina.
