Los archivos .dxf contienen información que puede ser leída por diferentes programas CAD. Promob Cut Pro dispone de un servicio web que permite la generación de estos archivos. De esta manera, es necesario tener una conexión a Internet para poder generar dichos archivos.
Para configurar las Layers de los archivos DXF, haga clic aquí.

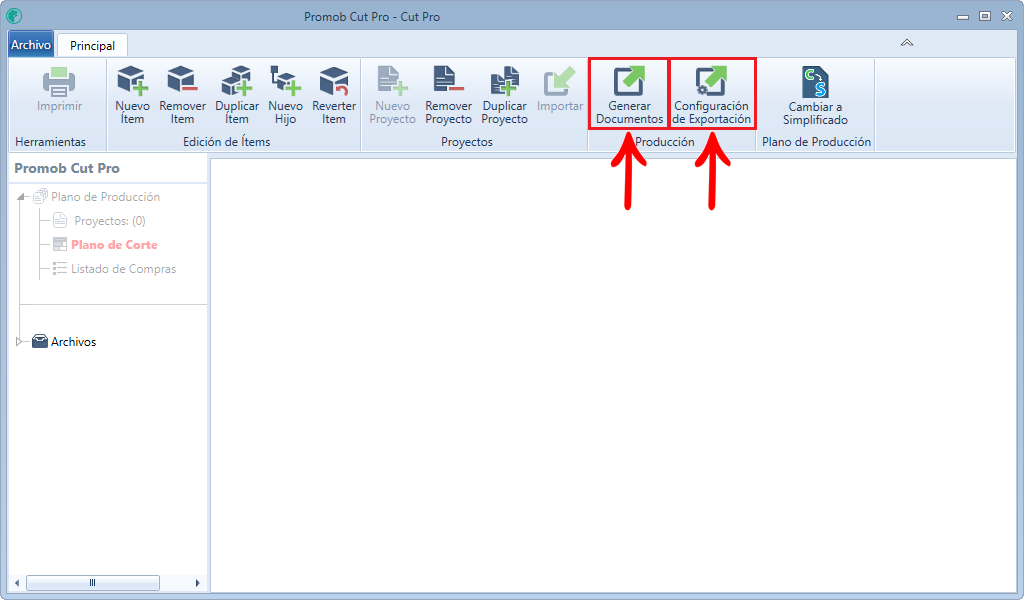

Para configurar archivos .dxf, haga clic en el menú Configuración de Exportación o en el menú Generar Documentos, como se muestra en la imagen a continuación:

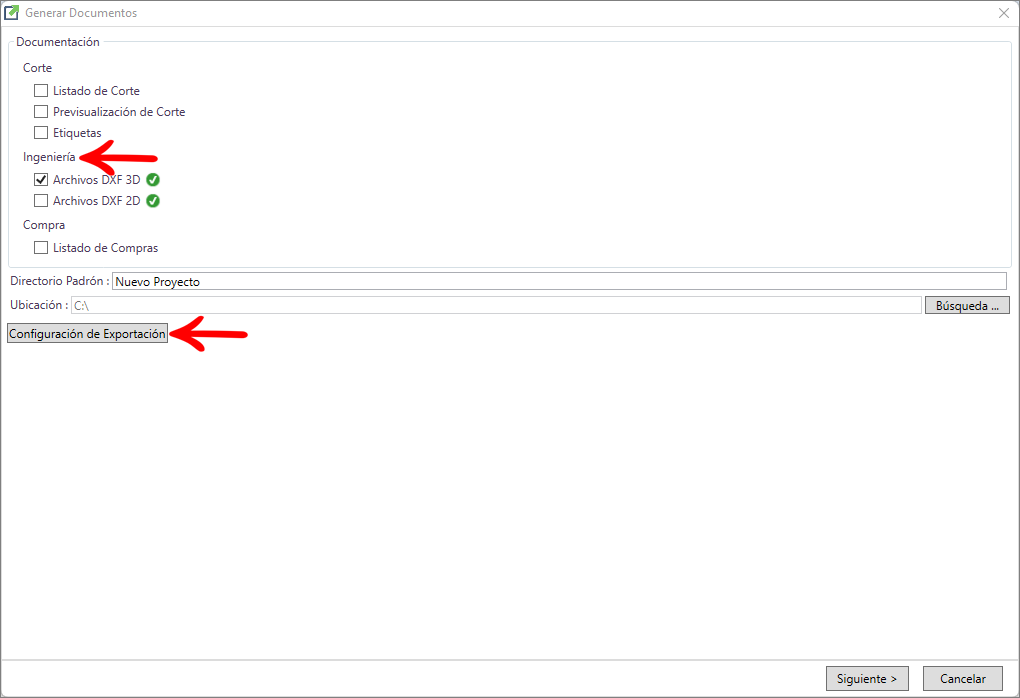

Al hacer clic en Generar Documentos, se habilitará la siguiente ventana. En la categoría Ingeniería, puede ver la opción Archivos DXF 3D o 2D (la opción Archivos DXF solo estará disponible después de unirse al plugin DFX Exporter), y más abajo está el botón Configuración de exportación:

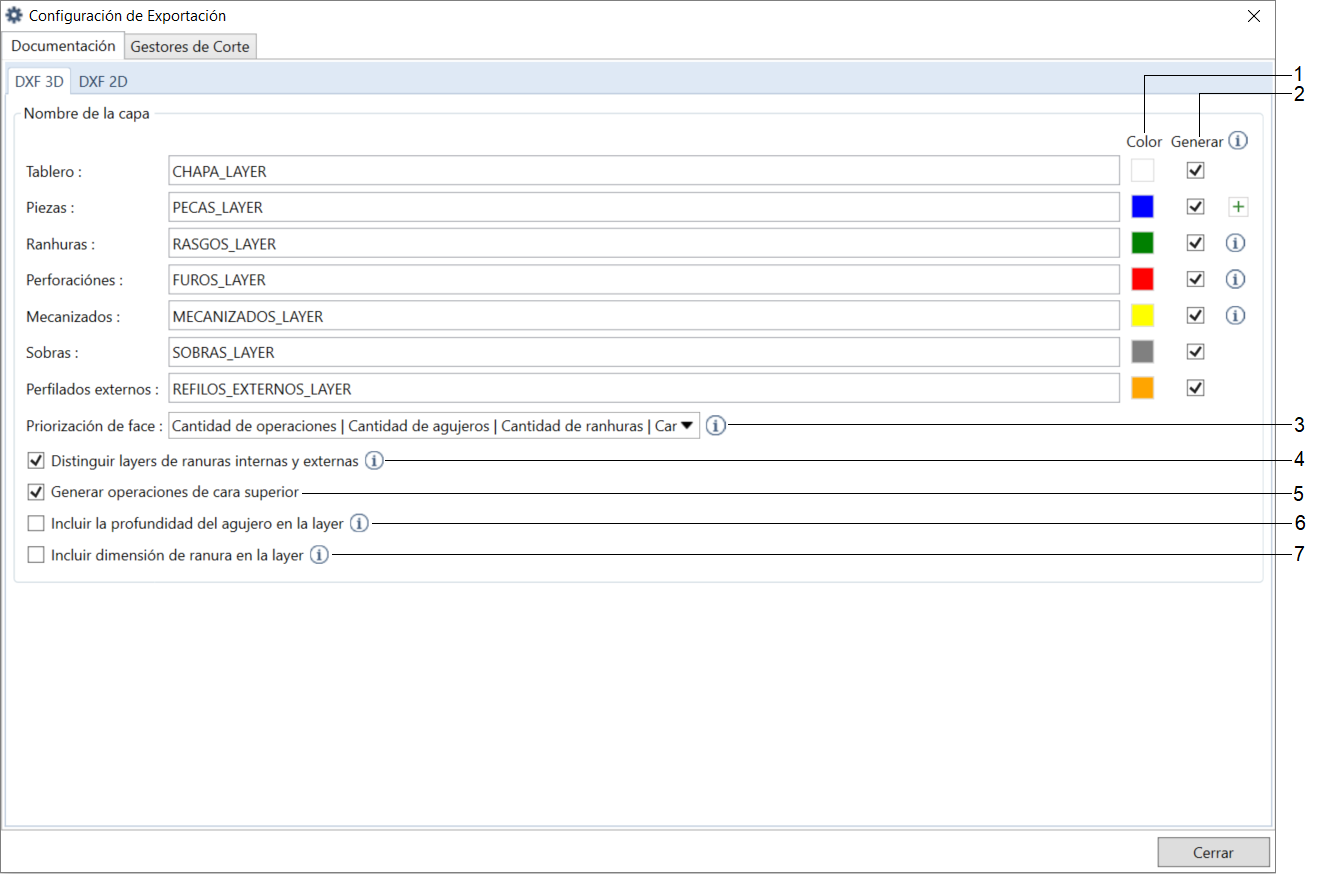

Se mostrará la siguiente pantalla:
Tanto para 3D como para 2D DXF, se mostrarán las siguientes capas:
- Tablero: define con qué nombre de capa y con qué color se representará el tablero;
- Piezas: define con qué nombre de capa y con qué color se representarán las piezas;
- Ranuras: define con qué nombre de capa y con qué color se representarán las ranuras;
- Perforaciones: define con qué nombre de capa y con qué color se representarán las perforaciones;
- Mecanizados: define con qué nombre de capa y qué color se representarán los mecanizados;
-
Sobras: define con qué nombre de capa y con qué color se representarán las sobras;
- Perfilados externos: define con qué nombre de capa y con qué color se representarán los perfilados externos.
Además de las capas, puede configurar los siguientes ajustes:
1. Color: Define el color con el que se representará la capa en el DXF.
2. Generar: Solo las capas con esta opción habilitada se generarán en el archivo DXF.
3, Priorización de face: Define qué face de la pieza se mostrará en el archivo DXF. Para más información, haga clic aquí.

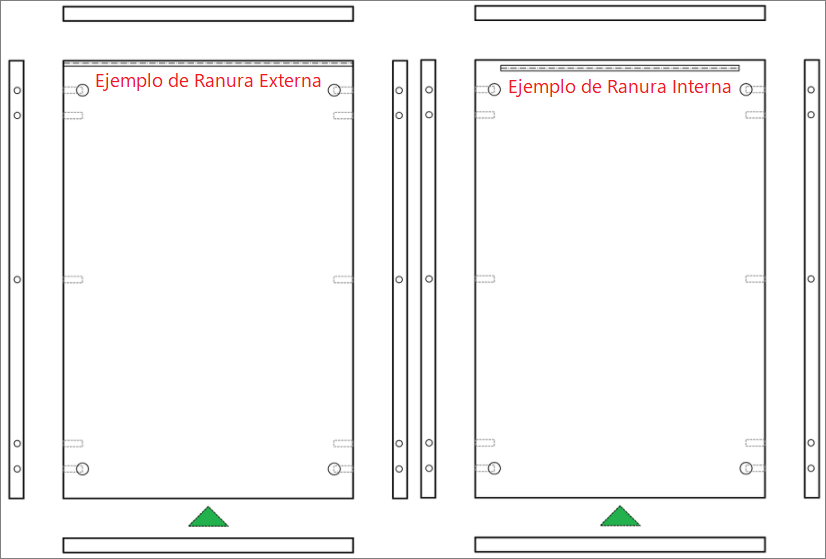

4. Distinguir layers de ranuras internas y externas: Al marcar esta opción se diferenciarán los ranuras internos y externos de las piezas. (I=Interna; E=Externa)
IMPORTANTE - PERFORACIONES: Las perforaciones y las ranuras se agruparán en diferentes capas según sus especificaciones. Las perforaciones se agruparán en diferentes capas según el diámetro y la profundidad. Las ranuras se agruparán según la profundidad. Además de estar agrupados por Internos o Externos, marcar la opción 4 indica en la imagen anterior.
IMPORTANTE - MECANIZADOS: Los mecanizados se agruparán en capas diferentes según su tipo (rectangulares, circulares o paramétricos). En el caso de los mecanizados rectangulares, se agruparán en capas diferentes según la profundidad, el ancho, la altura y el diámetro. En cuanto a los circulares, se agruparán en capas diferentes según el diámetro y la profundidad, y los paramétricos se agruparán en capas diferentes según su formato (en caso de tener formatos idénticos) y la profundidad.
5. Generar características de la cara superior: Cuando se marca esta opción, solamente se mostrarán las características superiores en el DXF, es decir, se mostrarán las características en los lados de las caras.
6. Incluir la profundidad de las perforaciones en la layer: En 3D DXF es posible definir si la medida de la profundidad se mostrará en el nombre de la capa.
Ejemplo con el campo sin marcar:
PERFORACIONES_LAYER_DIAMETRO
PERFORACIONES_LAYER_5
Ejemplo con campo marcado:
PERFORACIONES_LAYER_DIAMETRO_PROFUNDIDAD
PERFORACIONES_LAYER_5_8
7. Incluir dimensión de ranura en la layer: En DXF 3D, es posible definir si la medida de profundidad se mostrará en el nombre de la capa y las dimensiones de las ranuras en el nombre de la capa.
Ejemplo con el campo sin marcar:
RANURAS_LAYER
Ejemplo con campo marcado:
RANURAS_LAYER_ANCHO_PROFUNDIDAD
RANURAS_LAYER_5_8

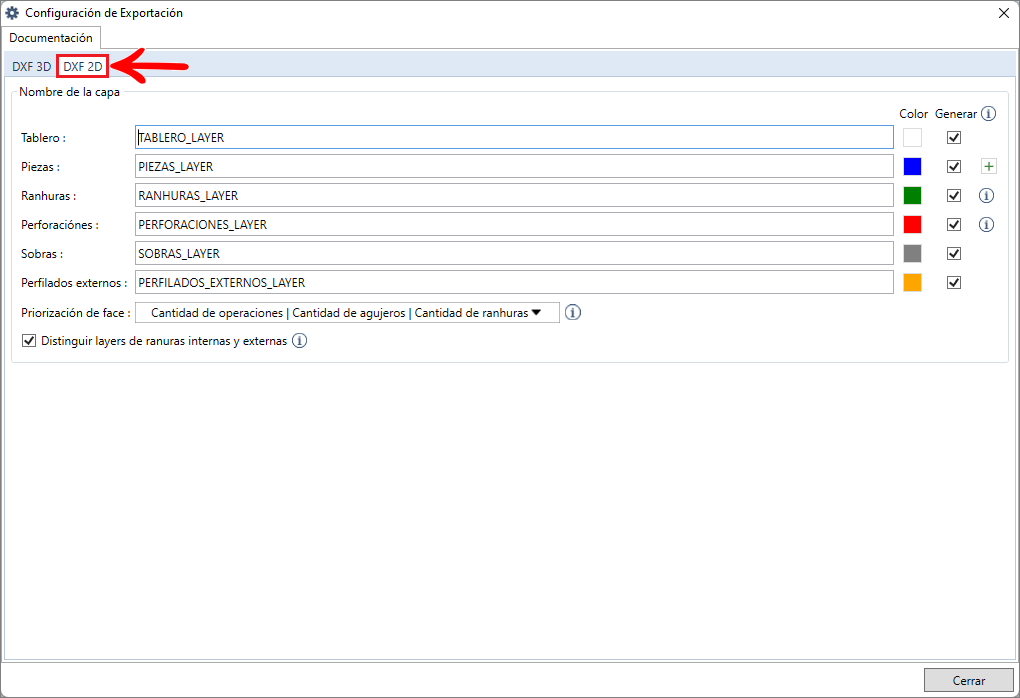

Para acceder a la opción DXF 2D, simplemente cambie de pestaña, como se muestra en la imagen:
Con la configuración realizada, seleccione la opción Guardar.
IMPORTANTE: Las opciones Ranuras y Perforaciones estarán disponibles solo para usuarios de Promob Cut Pro + Plugin Editor, Promob Cut Pro sin el Plugin Editor, no proporciona información sobre perforaciones y ranuras.

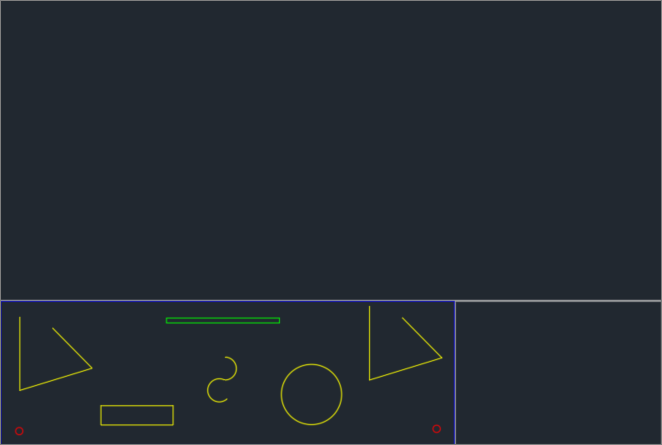

A continuación, un ejemplo donde los mecanizados son las geometrías en amarillo, las perforaciones en rojo y las ranuras en verde:
