Puede insertar una lista de los elementos utilizados en el proyecto mediante la herramienta Lista de la página de impresión.
Para incluir el listado de artículos en la impresión:

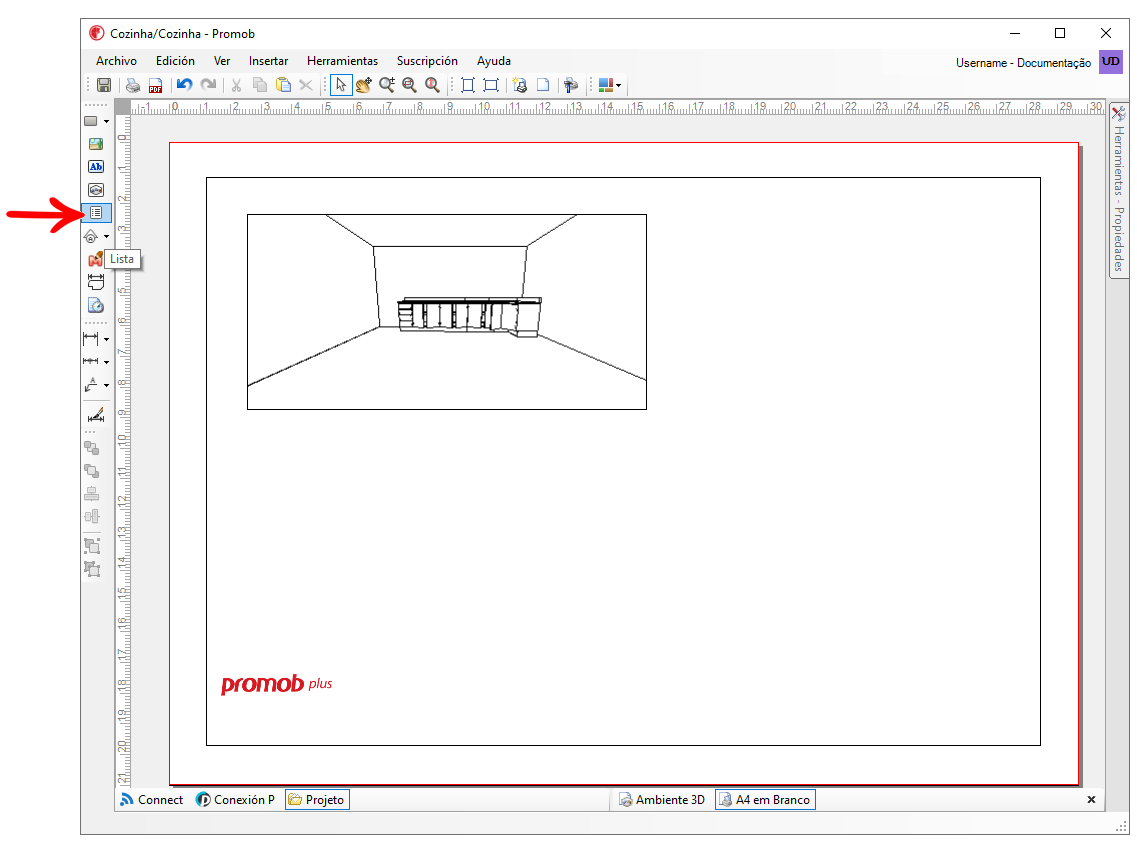

1. Después de insertar una ventana gráfica, haga clic en el botón de Lista de la barra de herramientas lateral.
2. En la pantalla del asistente de entrada de listados que aparece, realice los siguientes ajustes:
Configuración de la lista
Grupos

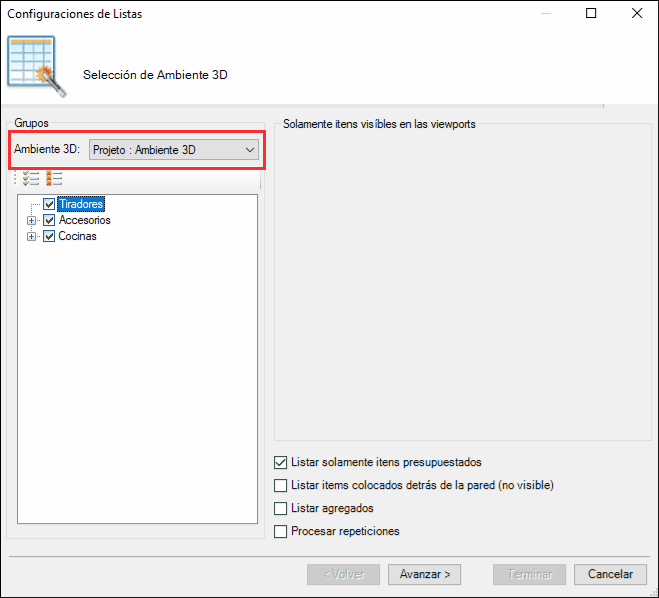

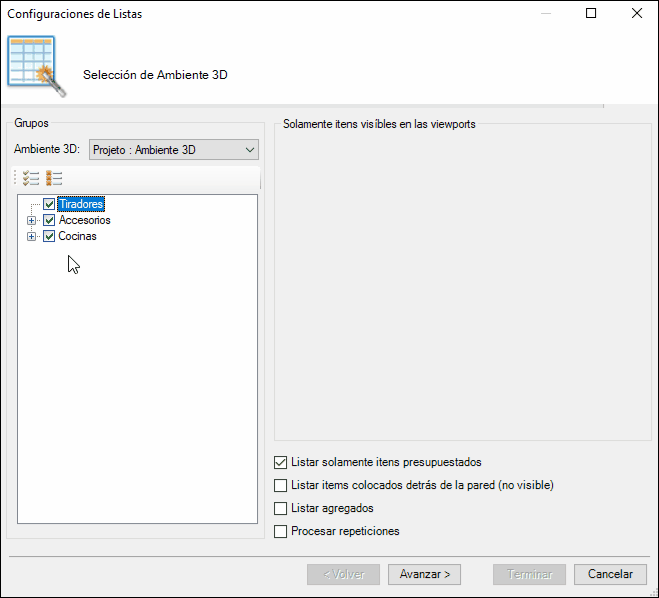

- Ambiente 3D: si el proyecto tiene más de un entorno 3D, seleccione el entorno para el que desea mostrar la lista de artículos;
- Selección de bibliotecas de artículos: seleccione los grupos de artículos que se mostrarán en la lista. Para facilitar la selección, utilice los botones Seleccionar todo y Deseleccionar todo;

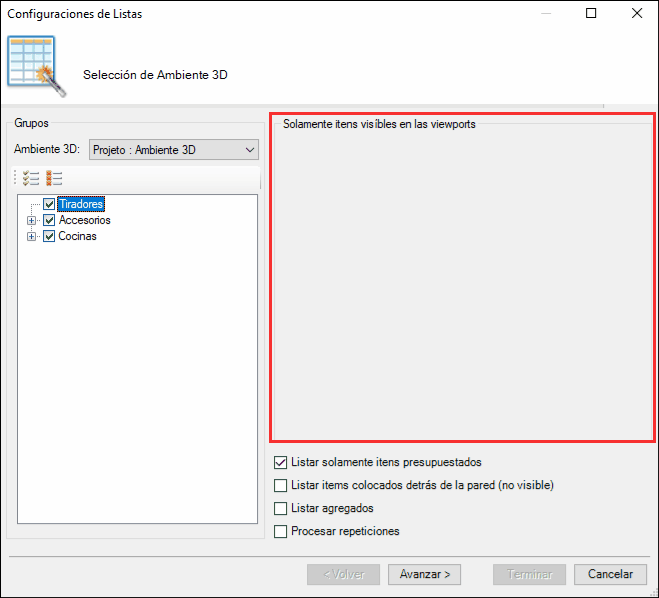

- Solamente itens visibles en las viewports: si la página de impresión tiene más de una viewport, seleccione la viewport en la que se mostrará la lista de elementos.

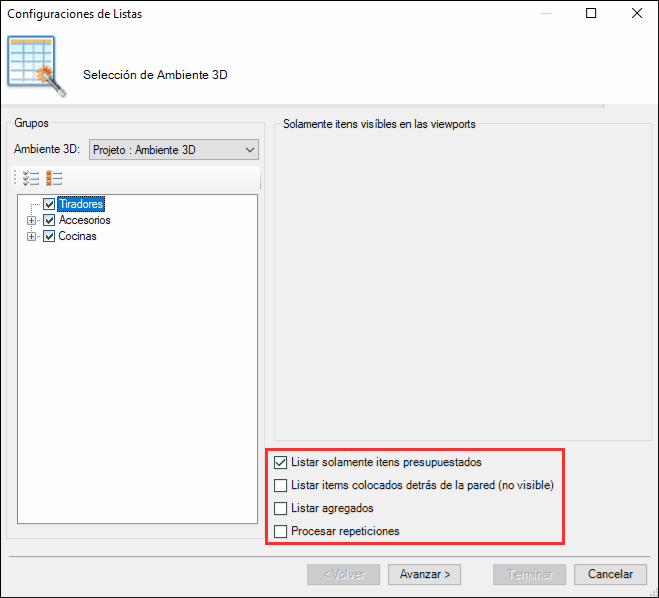

Listar solamente itens presupuestados: muestra sólo las partidas presupuestadas del entorno en la lista;
Listar items colocados detrás de la pared( no visible): muestra en la lista los elementos situados detrás del pared, que no son visibles en la viewport;
Lista agregados: muestra los agregados de los módulos de entorno en la lista;
Procesar repeticiones: muestra en la lista las repeticiones de los módulos de entorno. IMPORTANTE: A partir de la versión 5.60.16.86 de Promob, el campo Observación (Herramientas - Propiedades) ahora también se tiene en cuenta a la hora de unir elementos cuando se procesan repeticiones en la lista o no.

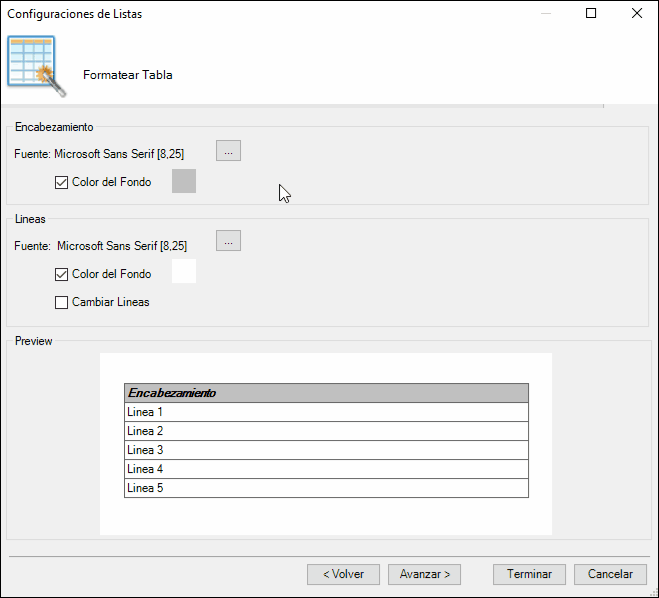

Formato de la tabla

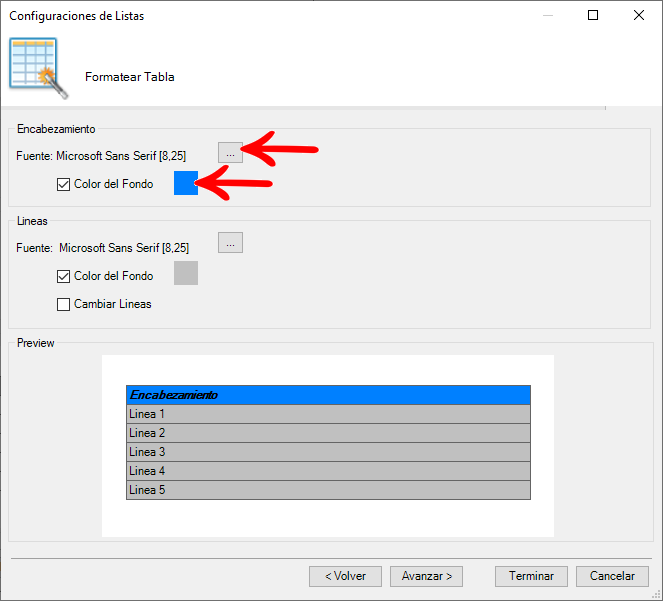

- Encabezamiento: haga clic en el botón Detalles para establecer la fuente, el estilo, el tamaño y los efectos de la fuente del encabezado del listado. Marque la opción Color de fondo para activar la ventana de selección y colores;

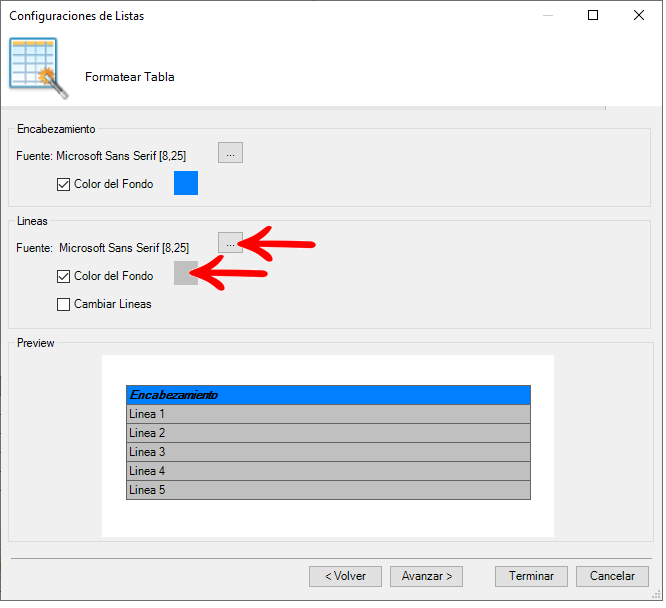

- Líneas: haga clic en el botón Detalles para establecer la fuente, el estilo, el tamaño y los efectos de la fuente de la información del listado. Marque la opción Color de fondo para activar la ventana de selección y color. Marque la opción Alternar líneas para establecer una segunda opción de color;
- Preview: muestra el resultado de los ajustes anteriores.
Selección de Ítems

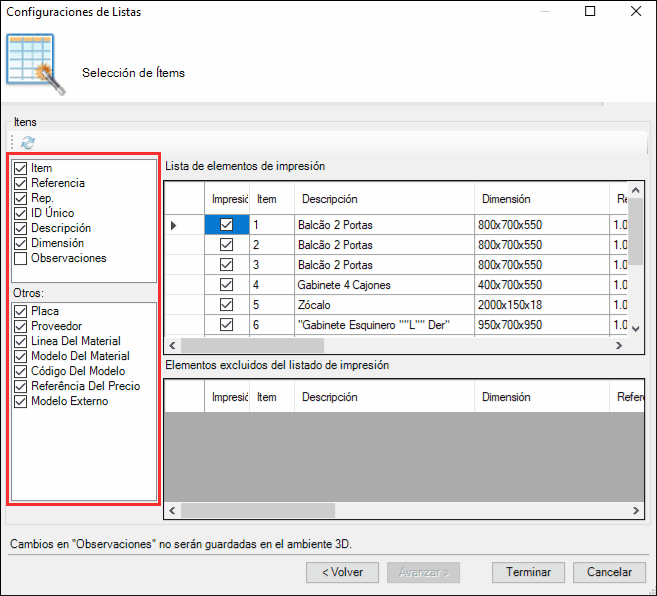

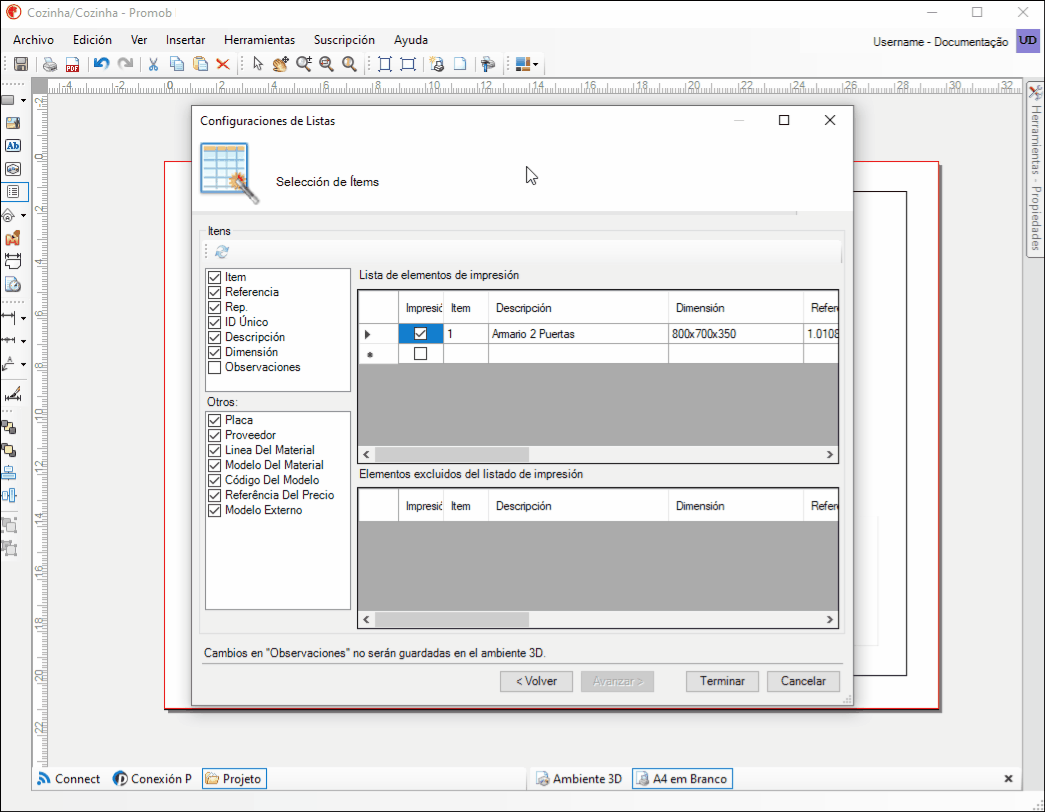

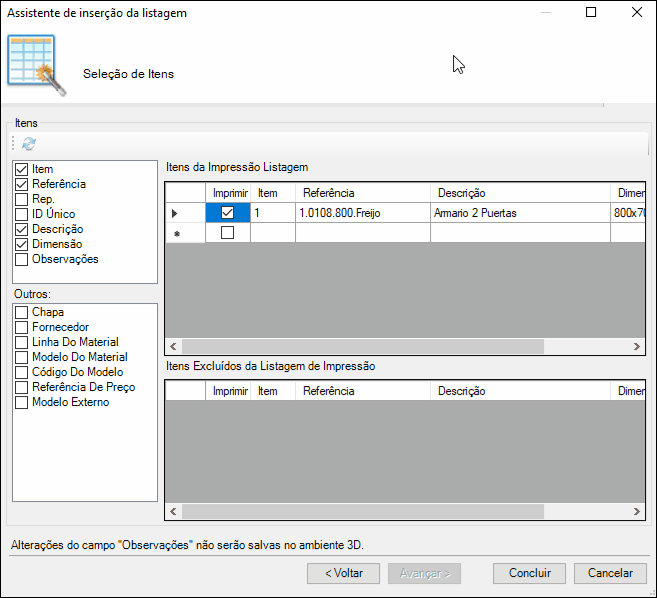

- Selección de información: seleccione la información del ítem que se mostrará en el listado. Las opciones seleccionadas se guardan para la posterior generación de nuevos listados.
IMPORTANTE: Marque la opción Observaciones para crear una columna. Escriba el texto en la columna de los ítems de la lista. Las notas introducidas a través del entorno 3D no se alterarán;

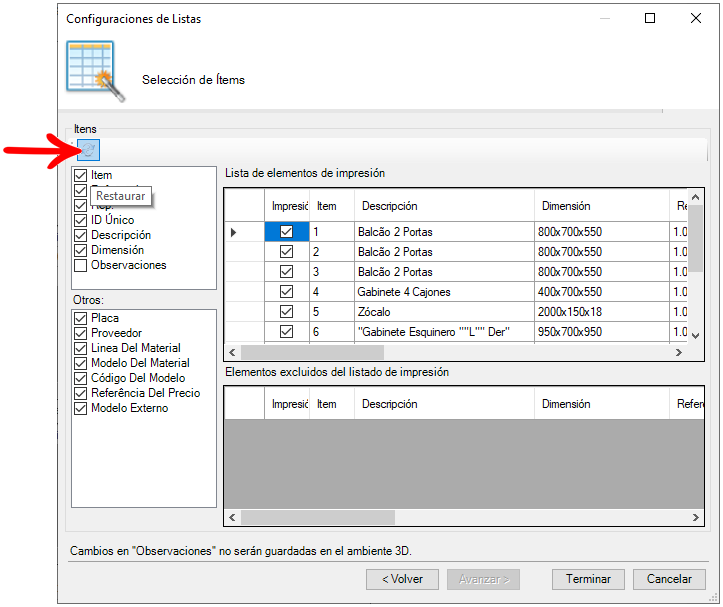

- Restaurar: aplica la configuración original del listado. Los cambios realizados no se guardan;
IMPORTANTE:

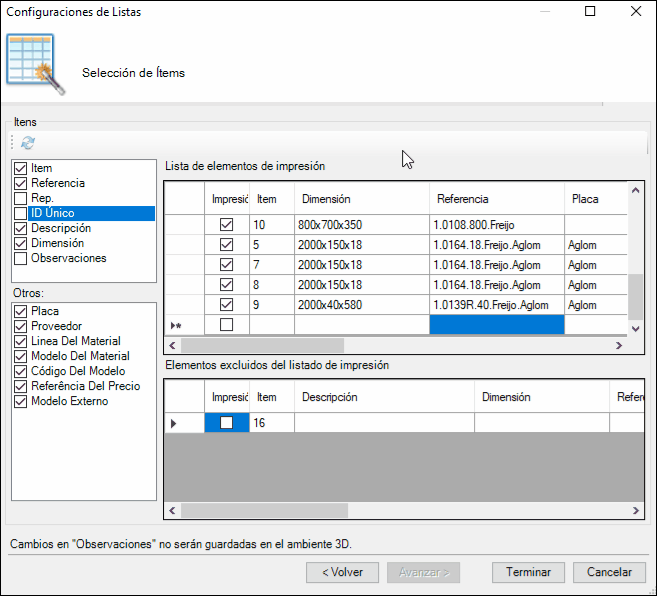

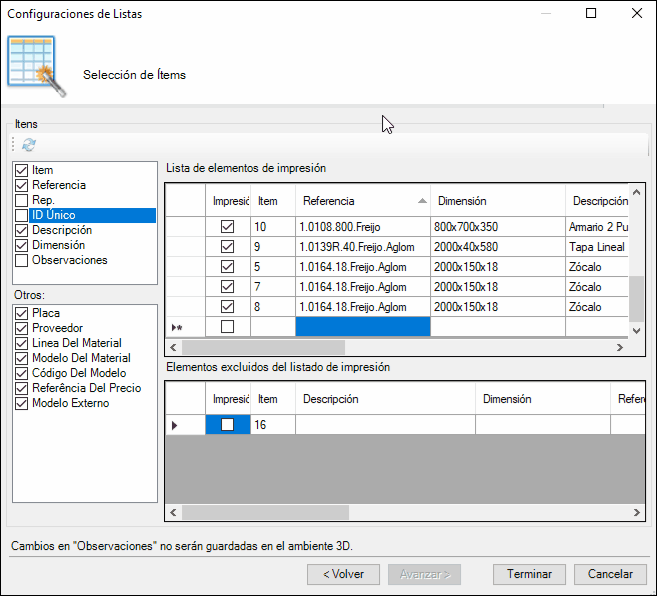

- Insertar elemento en el listado: sitúe el ratón en la última línea (línea en blanco) del listado y escriba la información que desea mostrar. Para eliminar la línea insertada, seleccione la línea que hace referencia al elemento que desea eliminar y pulse la tecla Suprimir;
- Definir el orden de las columnas del listado: el orden se puede definir arrastrando el ratón, para ello, haga clic en el título de la columna y arrastre para formar el orden deseado.
- Establezca el orden de la información del listado: haga clic en el título de la columna para establecer un orden ascendente o descendente para mostrar la información;

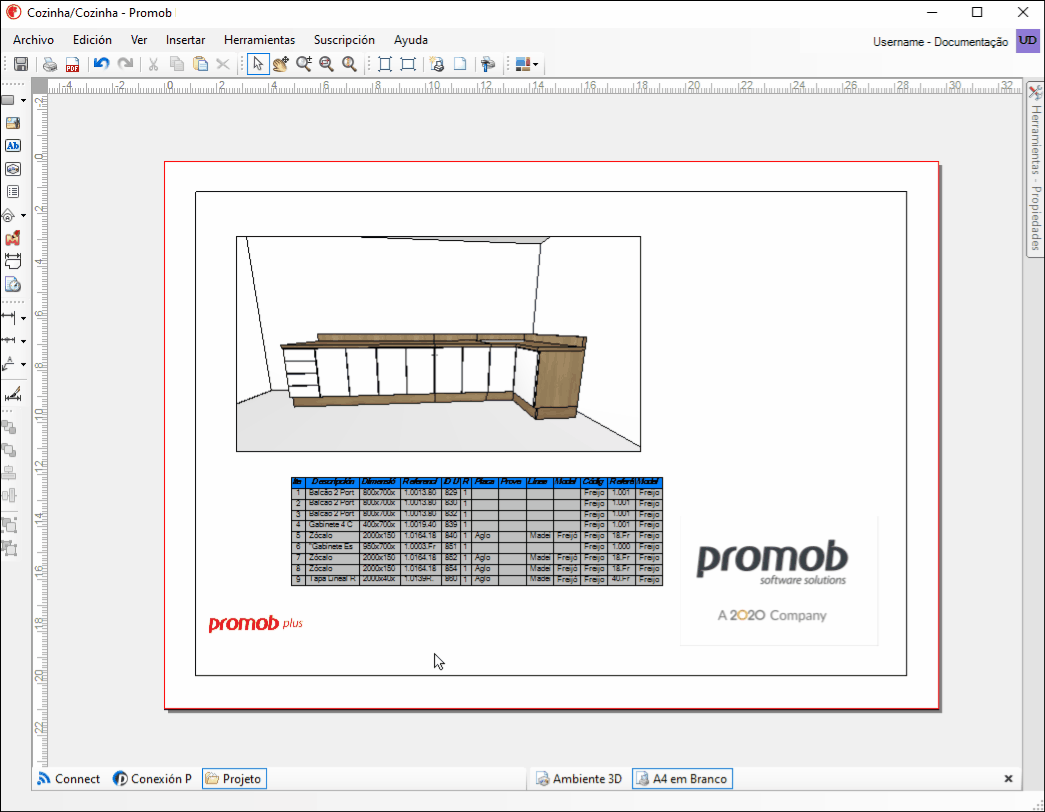

Una vez realizados los ajustes, haga clic en Terminar. Para insertar la lista de elementos en la pantalla de impresión:

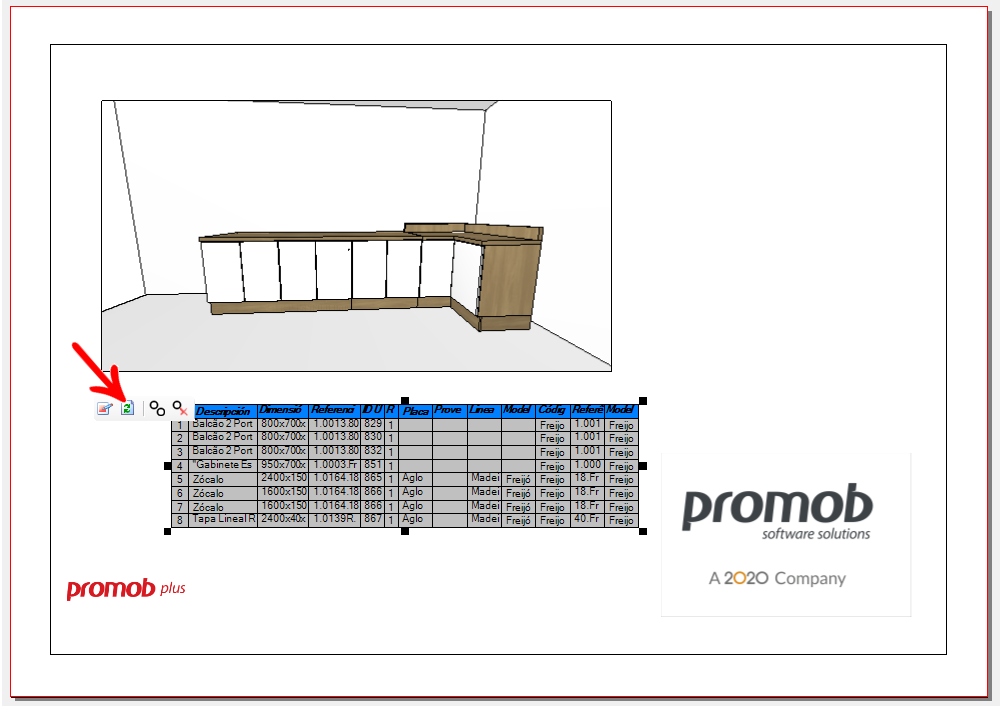

Actualizar la lista
La actualización del listado solo es permitida cuando todos los viewports vinculados al listado que se está editando están desbloqueados o en modo edición. De lo contrario, la actualización no será posible. Para proceder, debe eliminar la ventana bloqueada del enlace o desbloquearla.
Al actualizar la lista, este se genera de nuevo en función de los cambios realizados en el entorno 3D.
IMPORTANTE: al momento de actualizar la lista, no se considera ningún cambio en los campos de las configuraciones que se permiten editar en el Asistente de Inserción de Listas.
Ejemplo:
