El renderizado reúne toda la información presente en el proyecto para generar una imagen. La imagen renderizada resultante muestra los efectos de iluminación aplicados al proyecto, reflejos, sombras y otras propiedades del material que no son visibles en el entorno 3D.
Ver:
1. Vista Dinámica
2. Filtros de imagen de Renderizado
4. Vídeo de presentación del proyecto
Vista Dinámica
La herramienta Vista dinámica se puede utilizar para ajustar la visualización del entorno además de guardar diferentes vistas en proyectos, que luego se pueden renderizar.

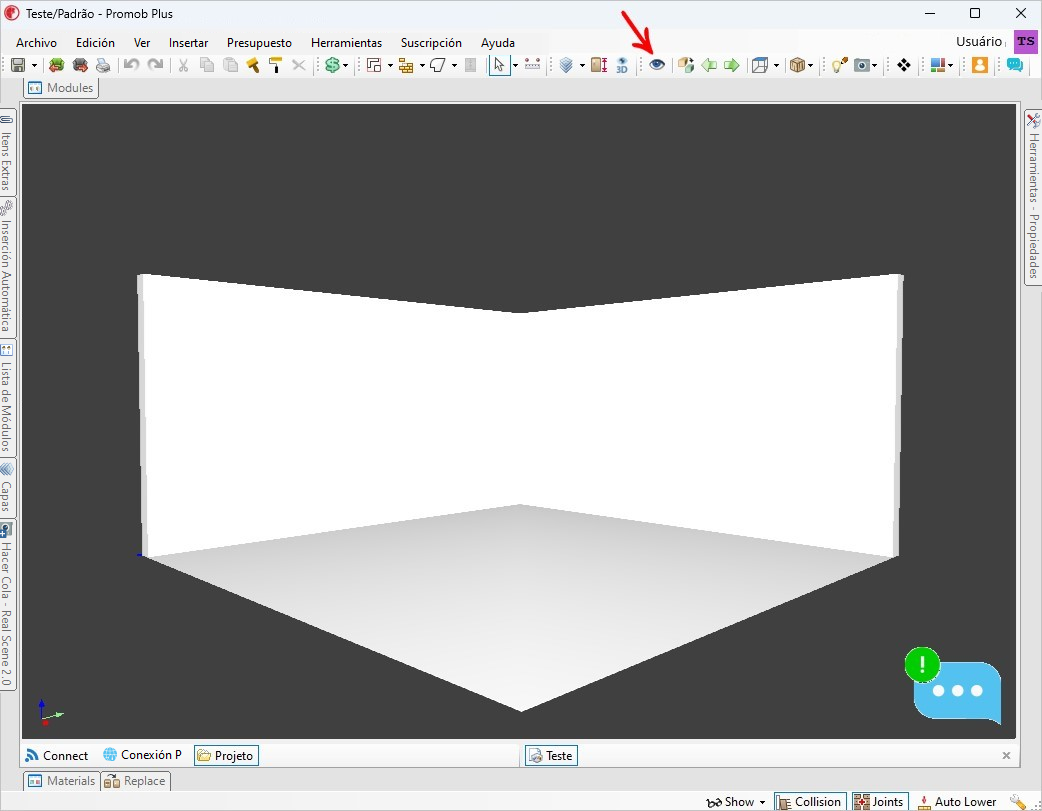

1. Localice y haga clic en el icono Vista Dinámica en la barra de herramientas.

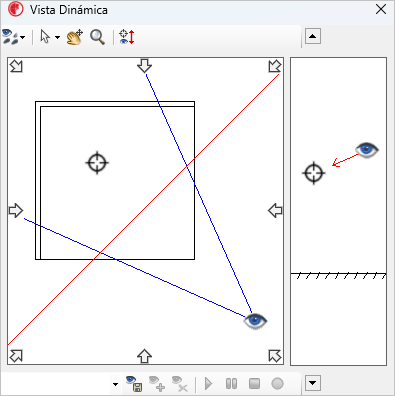

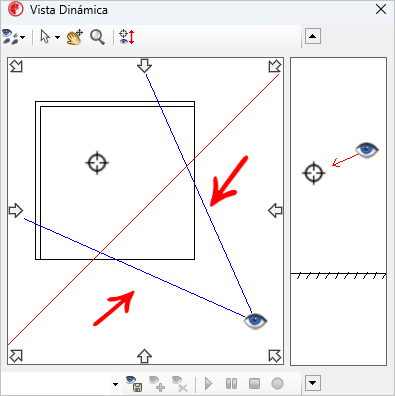

2. La pantalla de Vista Dinámica está habilitada. Esta herramienta tiene la función de ajustar la vista del proyecto, como podemos ver a continuación:
Dónde:
Objetivo: Representa el punto al que mira el observador.
Observador : Indica la posición del observador en la vista de diseño.

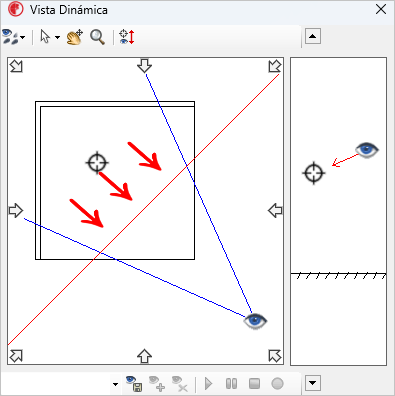

Línea de corte: Opción que permite determinar a qué distancia pueden estar los objetos que se deben ver en la vista activa. Sólo lo que esté delante de la línea roja se mostrará en el entorno 3D.
Líneas de campo de visión: Líneas que definen el campo de visión del observador.
Mover Libre: Desplaza el objetivo u observador de manera libre.
Mover el Blanco y Observador Juntos: Al mover el objetivo, el observador también se mueve y viceversa.
Mover y Mantener Distancia entre el Blanco y Observador: Mueve al objetivo u observador manteniendo la distancia entre ellos. La distancia se define mediante las líneas de corte.
Pan : Mueve el entorno en la pantalla del Editor.
Zoom : Acerca o aleja el entorno en la pantalla del Editor.
Inverter Objetivo y Observador : Invierte la posición del objetivo y el observador.
Filtros de imagen de renderizado

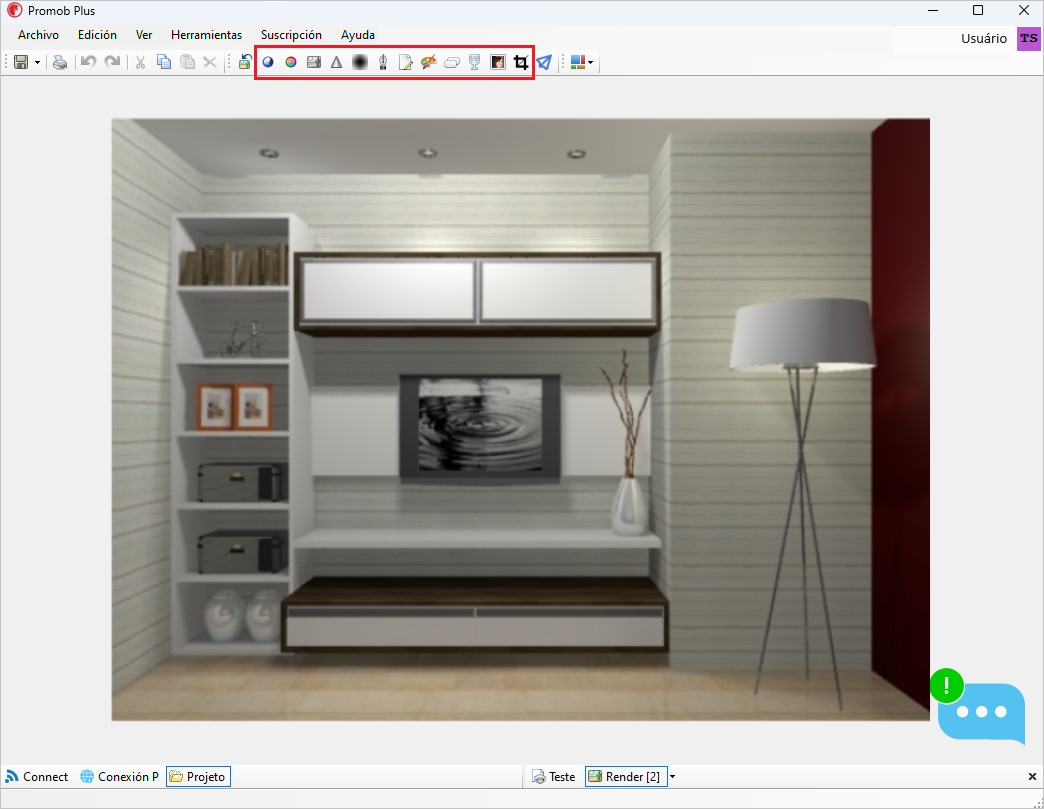

1. Adjunte el render al proyecto. Los filtros de imagen están disponibles en la barra de herramientas superior;
Brillo y Contraste
1. Haga clic en el botón Brillo y Contraste para cambiar el brillo y el contraste de la imagen y configurar las propiedades:
- Brillo: Ingrese un valor para el brillo o mueva el puntero hacia el lado izquierdo (menos brillo) o hacia la derecha (más brillo);
- Contraste: Escriba un valor para el contraste o mueva el puntero hacia la izquierda (menos contraste) o hacia la derecha (más contraste).

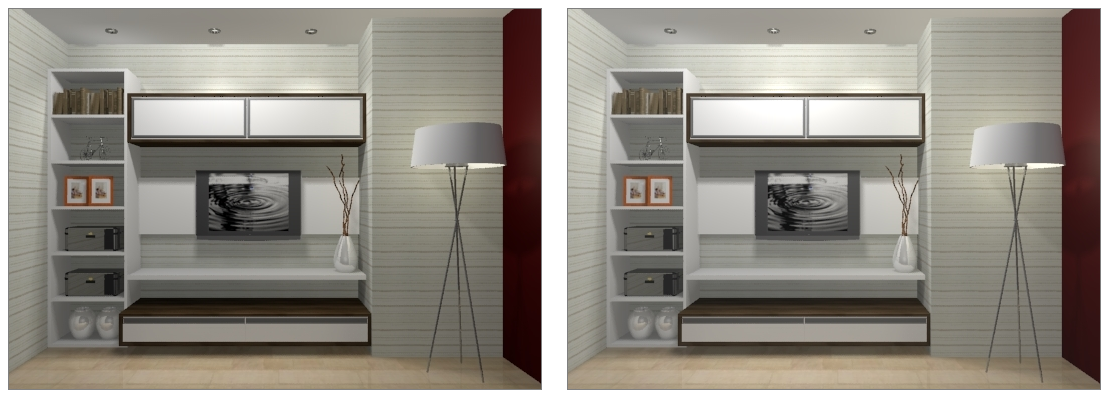

2. Observe los cambios en la imagen renderizada;
3. Para mostrar la imagen con sus características iniciales, haga clic en el botón Restaurar imágene
.

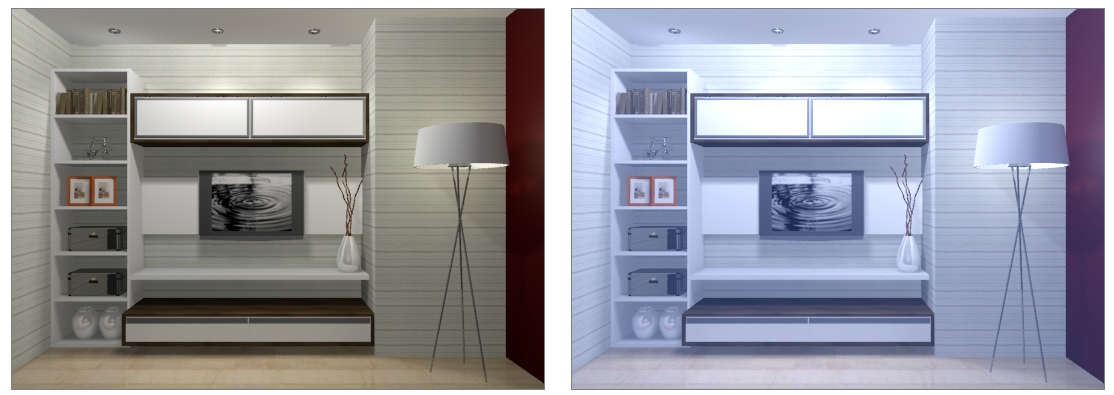

Balance de Colores

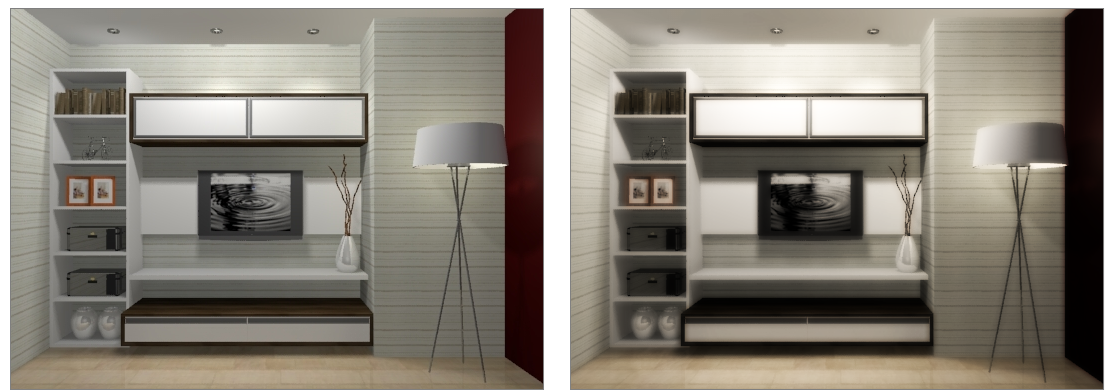

1. Haga clic en el botón Balance de Colores , ingrese un valor para los colores rojo, verde y azul o mueva el puntero hacia el lado izquierdo o derecho;
3. Para mostrar la imagen con sus características iniciales, haga clic en el botón Restaurar imáge
.

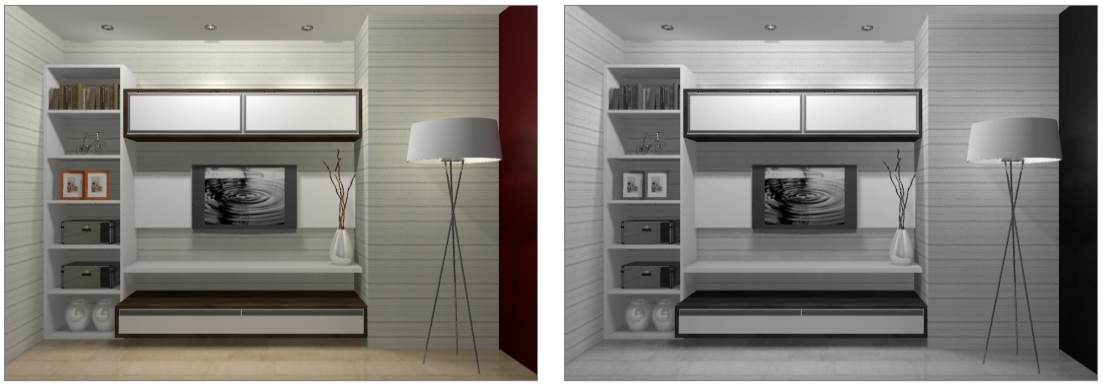

Tonos de Grises
1. Haga clic en el botón Tonos de Grises y mira la imagen;
2. Para mostrar la imagen con sus características iniciales, haga clic en el botón Restaurar imágenes
.
Sharpen

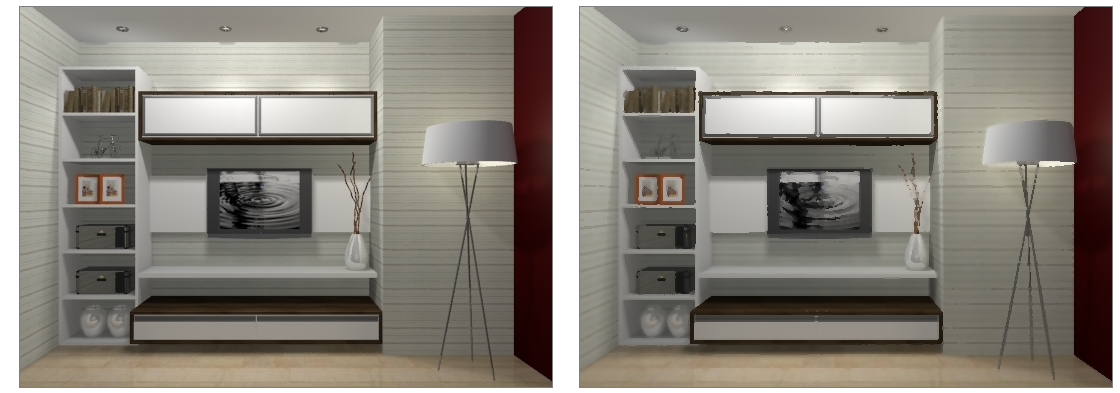

1. Haga clic en el botón Sharpen y mira la imagen;
2. Para mejorar aún más la imagen renderizada, haga clic en el botón nuevamente hasta obtener la imagen deseada.;
3. Para visualizar la imagen con sus características iniciales, haga clic en el botón Restaurar imágenes.

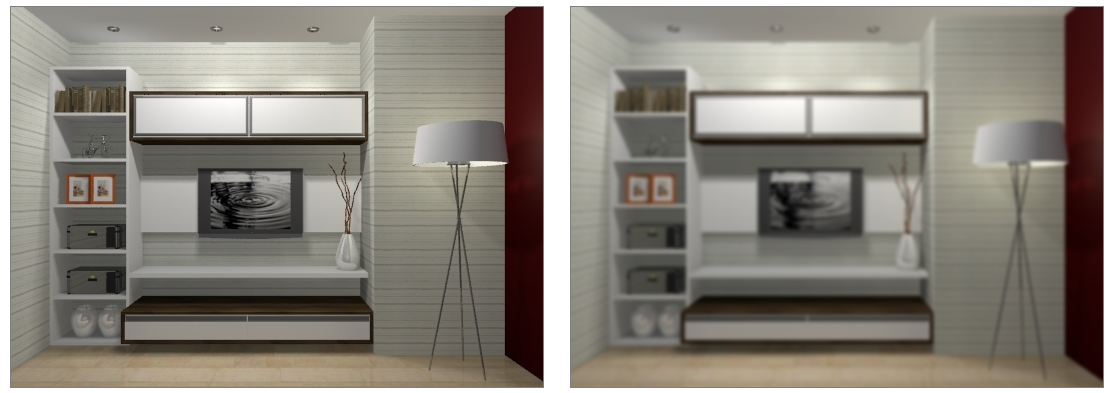

Desenfocado Gausiano
1. Haga clic en el botón Desenfocado Gausiano,introduzca un valor para el desenfoque de la imagen o mueva el puntero hacia el lado izquierdo (menos desenfocado) o hacia la derecha (más desenfoque);

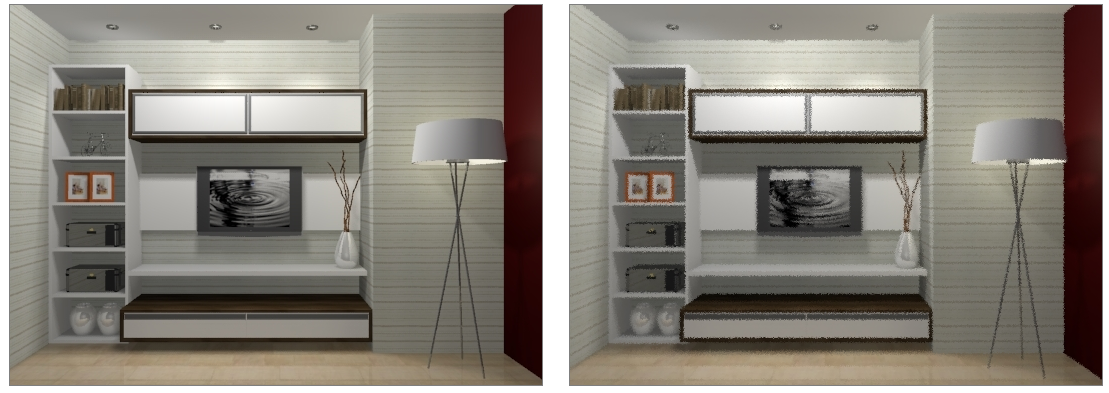

2. Observe los cambios en la imagen renderizada;
3. Para mostrar la imagen con sus características iniciales, haga clic en el botón Restaurar imágenes
.

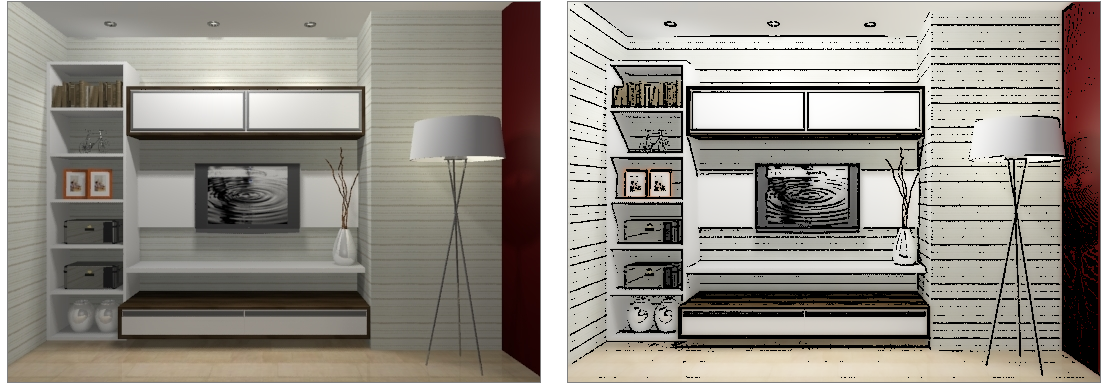

Boceto en Tinta
1. Para visualizar el esquema del proyecto en color, haga clic en el botón Boceto en Tinta y configurar las propiedades:
- Contorno: Muestra la línea o superficie que limita el exterior de los elementos del proyecto. Cuanto menor sea su valor, más suave será el contorno de las líneas. Cuanto mayor sea su valor, más fuerte será el contorno de las líneas y más líneas de la imagen se mostrarán;
- Coloración: Propiedad relacionada con el efecto que producen los colores en el proyecto. Cuanto menor sea su valor, más suaves serán los colores de los elementos del proyecto. Cuanto mayor sea su valor, más intensos serán los colores, incluidos los matices.
2. Observa los cambios en la imagen renderizada;
3. Para mostrar la imagen con sus características iniciales, haga clic en el botón Restaurar imágenes .

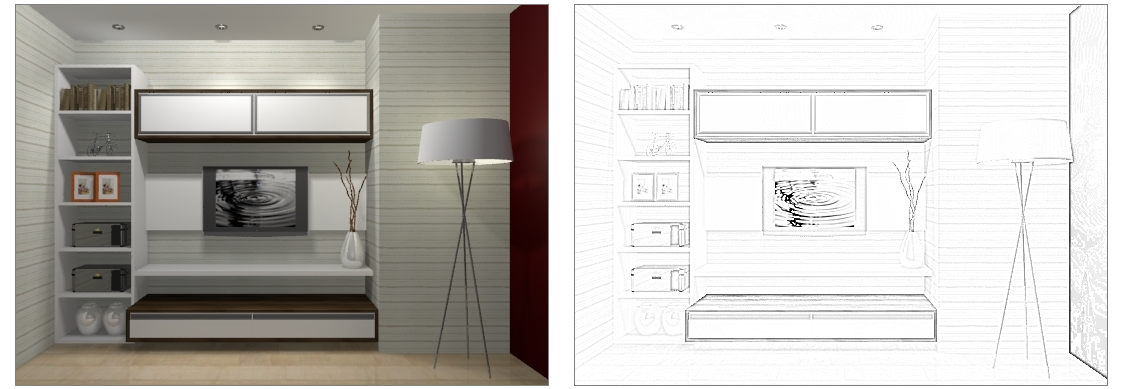

Boceto a Lápiz
1. Para visualizar el contorno del proyecto en blanco y negro, haga clic en el botón Boceto a Lápiz y configurar las propiedades:
- Contorno: Muestra la línea o superficie que limita la parte externa de los elementos del proyecto. Cuanto menor sea su valor, más suave será el contorno de las líneas. Cuanto mayor sea su valor, más fuerte será el contorno de las líneas y más líneas de la imagen se mostrarán, además de poder percibir más detalles en la imagen;
- Coloración: Propiedad relacionada con el efecto producido por los colores del proyecto. Cuanto menor sea su valor, más claros serán los tonos de negro. Cuanto mayor sea su valor, más intensos serán los tonos de negro.
2. Observa los cambios en la imagen renderizada;
3. Para mostrar la imagen con sus características iniciales, haga clic en el botón Restaurar imágenes.
Pintura al Óleo
1. Para visualizar la imagen como si estuviera dibujada con un pincel, haga clic en el botón Pintura al Óleo y configurar las propiedades:
- Tamaño del pincel: Propiedad relacionada con el tamaño de la pincelada. Cuanto menor sea el valor, más finas serán las pinceladas de la imagen. Cuanto mayor sea el valor, más gruesos serán los trazos de la imagen;
- Textura: Propiedad relacionada con el nivel de detalle de las texturas. Cuanto menor sea el valor, menos detalle de las texturas del elemento se visualiza. Cuanto mayor sea el valor, más detalladas se visualizarán las texturas.
2. Observa los cambios en la imagen renderizada;
3. Para mostrar la imagen con sus características iniciales, haga clic en el botón Restaurar imágenes.
Relieve

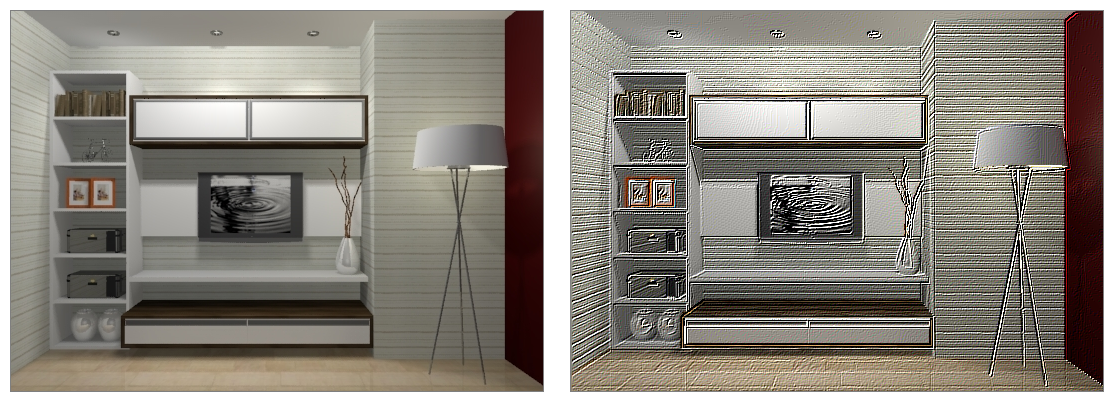

1. Para resaltar las texturas de la habitación, haga clic en el botón Relieve y mira la imagen;
2. Observa los cambios en la imagen renderizada. Para resaltar aún más las texturas de la imagen, vuelve a pulsar el botón hasta obtener la imagen deseada;
Cristal Congelado
1. Para visualizar la imagen borrosa, haga clic en el botón Cristal Congelado y configurar las propiedades:
- Radio Máximo: Relativa a la distancia máxima a la que se extenderá la imagen;
- Radio Mínimo: Relativa a la distancia mínima a la que se extenderá la imagen;
- Suavizado: Una propiedad relacionada con el suavizado de las líneas de contorno y los colores de la imagen, haciéndolos aparecer más apagados.
2. Observa los cambios en la imagen renderizada;
3. Para mostrar la imagen con sus características iniciales, haga clic en el botón Restaurar imágenes.
Suavizado de Retrato

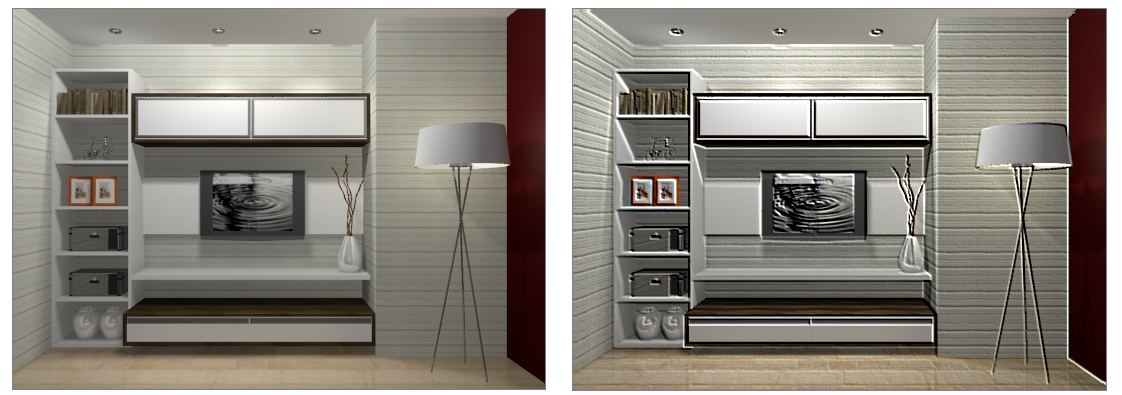

1. Para suavizar la imagen, haga clic en el botón Suavizado de Retrato y configurar las propiedades:
- Suavizado: Propiedad relacionada con la suavización de las líneas de contorno y los colores de la imagen, haciéndolos aparecer más apagados;
- Luminosidad: Una propiedad relacionada con la intensidad de la luz en la habitación. Cuanto menor sea el valor, más oscura será la habitación y sus sombras. Cuanto mayor sea el valor, más clara será la habitación y más fácilmente se percibirán las sombras;
- Temperatura: Una propiedad relacionada con la intensidad de la luz en la habitación. Cuanto menor sea el valor, más oscura será la habitación. Cuanto mayor sea el valor, más clara será la habitación.
2. Observa los cambios en la imagen renderizada;
3. Para mostrar la imagen con sus características iniciales, haga clic en el botón Restaurar imágenes.
