Antes de realizar perforaciones en ítems del ambiente con geometrías, es importante entender algunas reglas:
1. Excepto módulos, todos los planos de Promob pueden ser perforados, es decir, es posible perforar paredes, pisos y también geometrías. Por ejemplo: un módulo puede perforar una pared, pero no puede ser perforado por una geometría.
2. Las tapas son los únicos ítems de modulación que pueden ser perforados. Así, cuando se inserta una cubeta sobre una tapa, esta automáticamente será perforada.
3. Excepto paredes y pisos, todos los demás ítems (como módulos, ítems de la biblioteca Decore y geometrías) pueden ser configurados como perforantes, permitiendo elegir la profundidad del orificio.
4. Es necesario definir el plano a ser perforado. La definición correcta del plano es esencial para evitar errores. Para hacer una perforación circular en una pared, por ejemplo, es necesario construir la geometría circular usando la pared como plano.
5. La herramienta Perforar está disponible para todas las geometrías y permite perforar paredes, pisos y otros ítems.
¿Cómo perforar completamente paredes, pisos y otras geometrías?

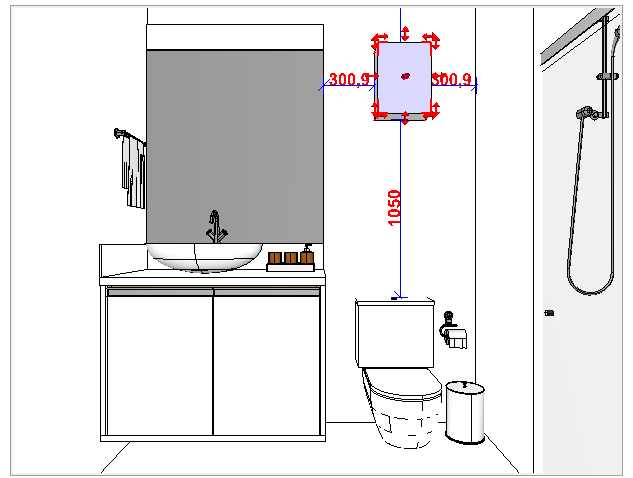

1. Construya una geometría en uno de los planos del ambiente. En este ejemplo la geometría fue construida en la pared.

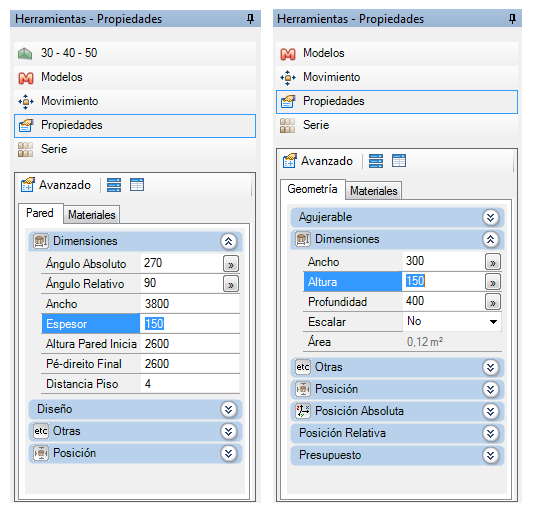

2. Configure las dimensiones de la geometría.
IMPORTANTE: la altura definida para la geometría corresponde a la profundidad del orificio. Para una perforación total, la altura de la geometría debe ser mayor o igual al ítem que está siendo perforado (espesor de la pared o altura del piso o geometría).

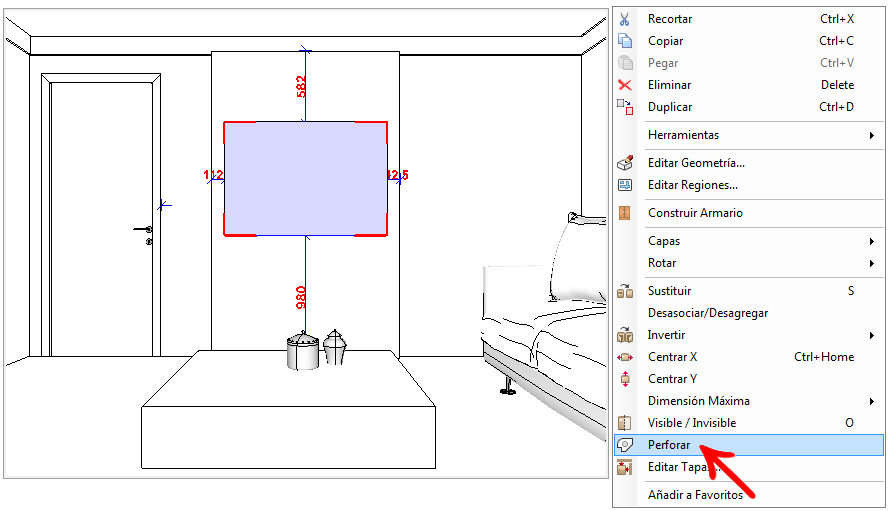

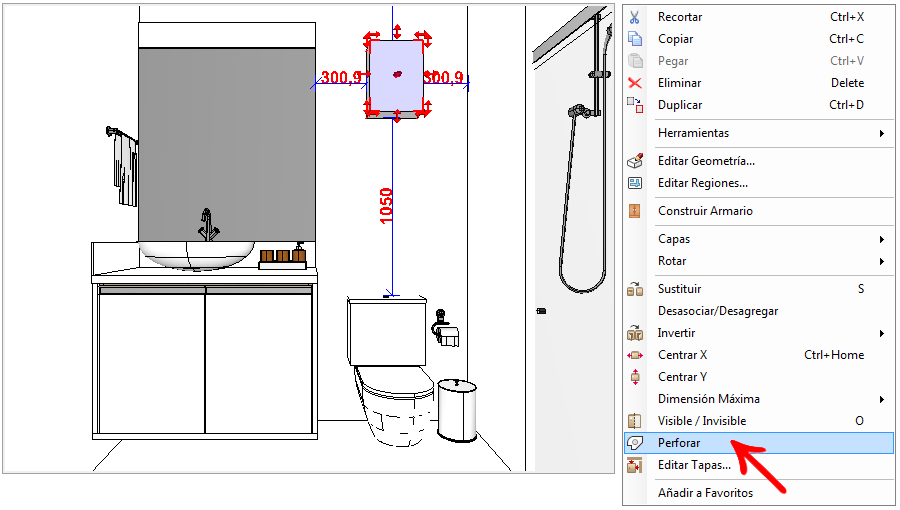

3. Haga clic con el botón derecho del ratón sobre la geometría y seleccione la opción Perforar.
4. El plano es perforado por la geometría.
¿Cómo definir la profundidad de la perforación?

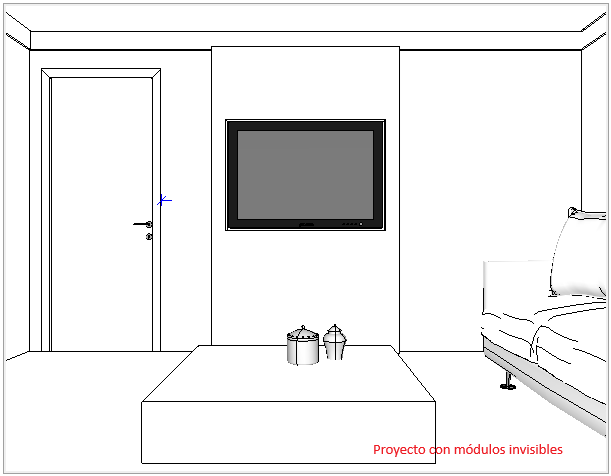

1. Haga visible la geometría haciendo clic en el botón Mostrar - Módulos Invisibles en la barra de estado de Promob.

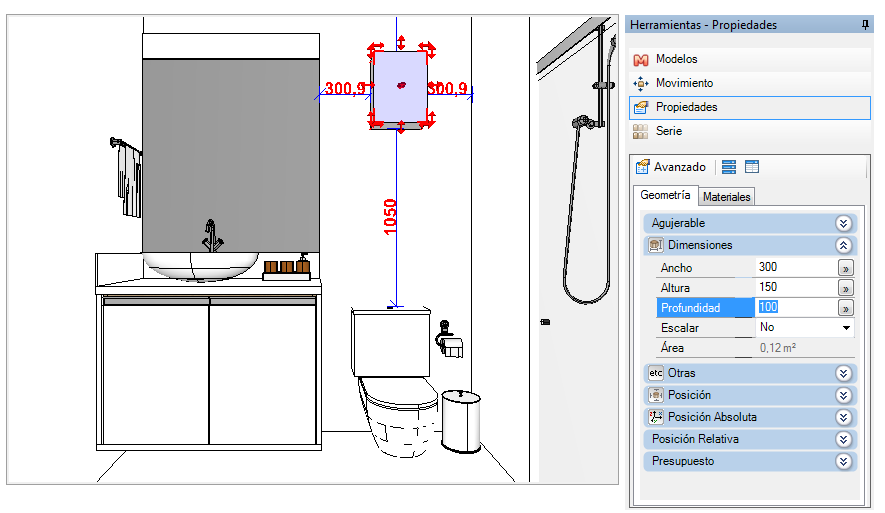

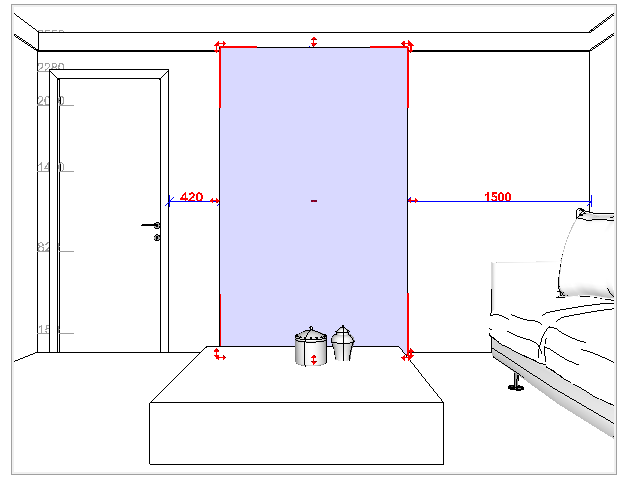

2. Seleccione la geometría y acceda al Panel de Herramientas - Propiedades. En la categoría Perforante, modifique el valor de la propiedad Profundidad y presione Enter.
3. Para visualizar la perforación del plano haga la geometría invisible.
¿Cómo perforar una geometría con otra geometría?

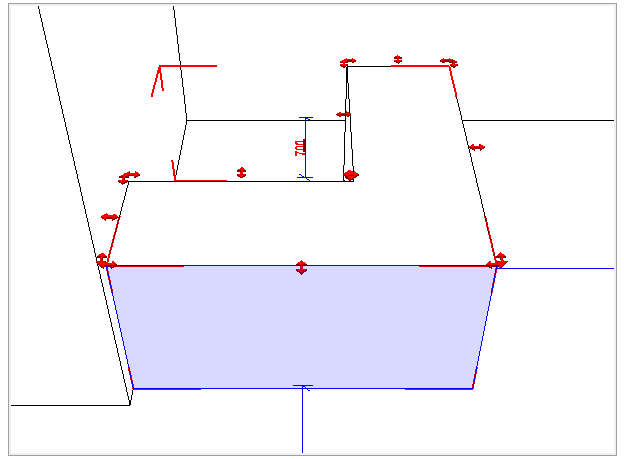

1. Construya la primera geometría y configure sus dimensiones.
2. Construya la segunda geometría en la forma deseada para la perforación y configure sus dimensiones. Haga clic con el botón derecho del ratón sobre la segunda geometría construida y seleccione la opción Perforar.
3. La primera geometría es perforada de acuerdo con la forma de la segunda geometría.
¿Cómo perforar una pared con geometría?

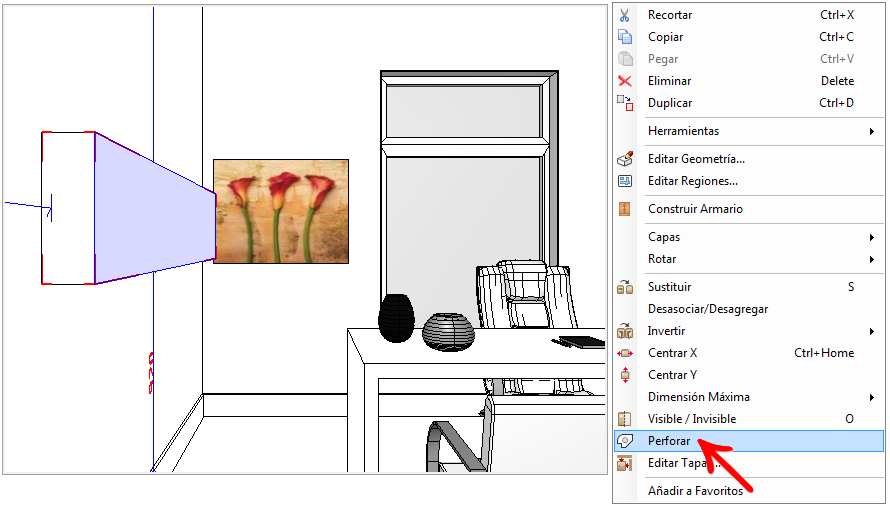

1. Construya la geometría sobre la pared y configure sus dimensiones. Haga clic con el botón derecho del ratón sobre la geometría y seleccione la opción Perforar.
2. La pared es perforada de acuerdo con la forma de la geometría.
¿Cómo perforar un panel con geometría?
1. Construya el panel con geometría y configure sus dimensiones.

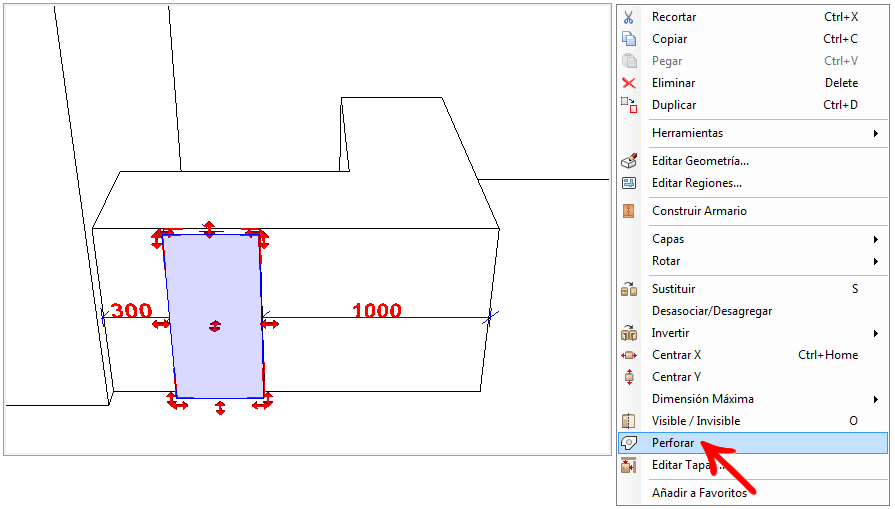

2. Sobre el panel, construya otra geometría en la forma deseada para la perforación. Haga clic con el botón derecho del ratón sobre la geometría y seleccione la opción Perforar.
3. Si es necesario, ajuste la profundidad de la perforación.
¿Cómo perforar la tapa de la modulación con ítems de Decore?
1. Inserte la tapa de la modulación.

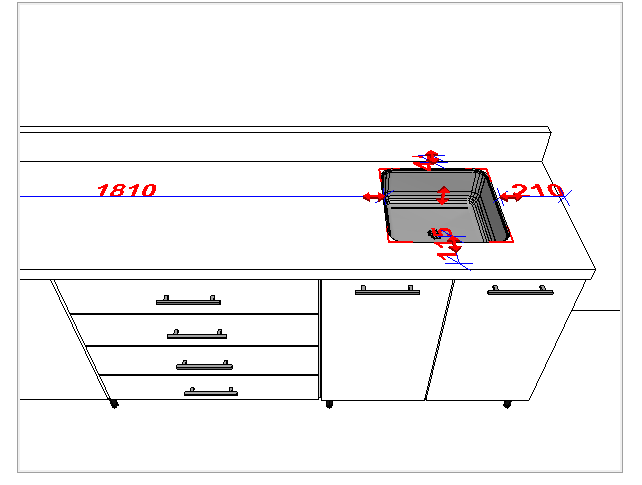

2. Arrastre el ítem de la Decore sobre la tapa. Automáticamente la tapa es perforada.
