Antes de realizar perforaciones en ítems del ambiente con geometrías, se necesita saber que:
1. Excepto módulos, todos los planos de Promob pueden ser perforados, o sea, es posible perforar paredes, piso y también geometrías. Por ejemplo, un módulo puede perforar una pared, pero no puede ser perforado por una geometría;
2. Las tapas/encimeras son los únicos ítems de modulación que pueden ser perforados. Así, al insertar un fregadero sobre una tapa, automáticamente será perforado;
3. Excepto los planos de pared y piso, todos los demás elementos Promob como módulos, elementos de biblioteca, ítems de la biblioteca Decore y geometrías son perforantes, o sea, le permiten configurar la propiedad Perforación para Sí y determinar la profundidad del agujero;
4. Debemos establecer el plan a ser perforado. La definición correcta del plan evita situaciones como "Quiero perforar la pared con una geometría, pero se perforó el piso." Para hacer una perforación circular en una pared, por ejemplo, debe ser construida una geometría circular utilizando como plano la pared;
5. Paredes, pisos y otras geometrías se pueden perforar a través de la herramienta Perforar. Este comando está disponible para todas las geometrías construidas en el proyecto.
1. Como perforar totalmente paredes, pisos y otras geometrías?
Para perforar totalmente paredes, pisos y otras geometrías:

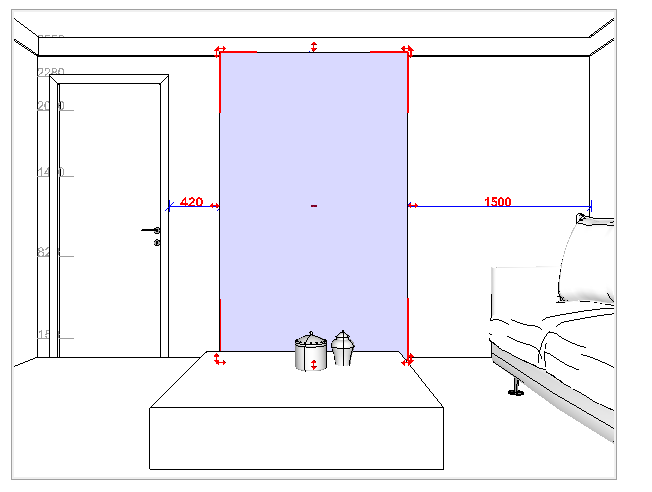

1. Construya una geometría en un de los planos del ambiente. En este ejemplo, la geometría fue construida en la pared;

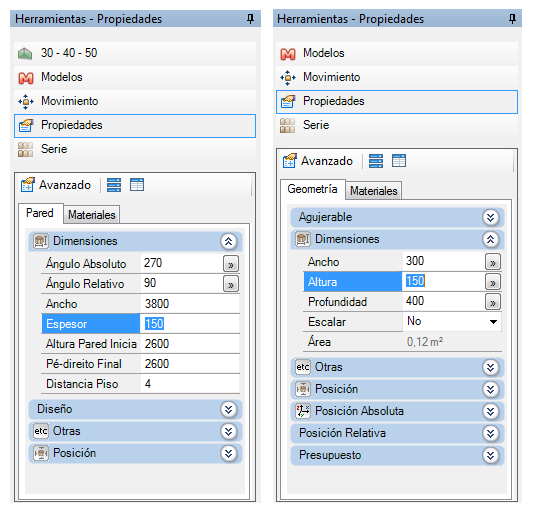

2. Configura las dimensiones de la geometría. IMPORTANTE: la altura definida para la geometría corresponde a la profundidad del agujero. Para una perforación total, la altura de la geometría debe ser mayor o igual que el ítem que se está perforando (espesor de la pared o altura del piso o geometría);

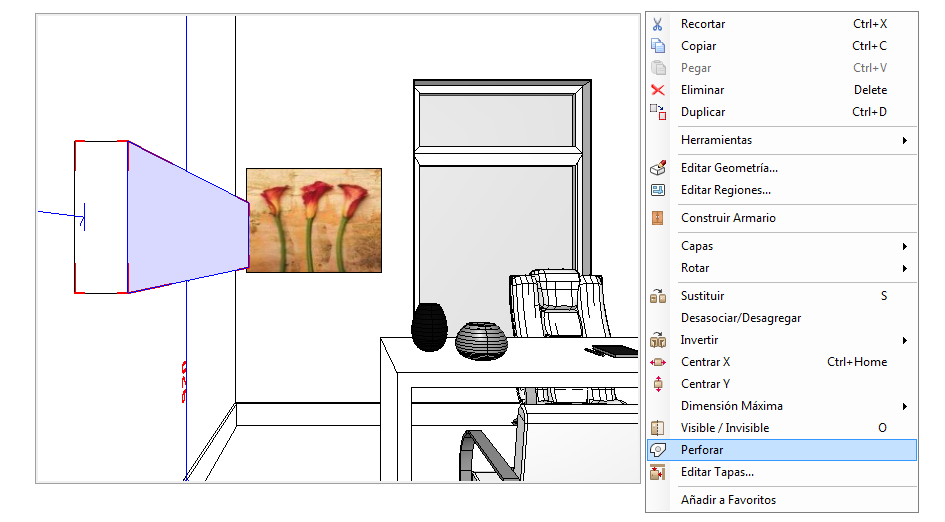

3. Haga clic con el botón derecho del ratón sobre la geometría y seleccione la opción Perforar;

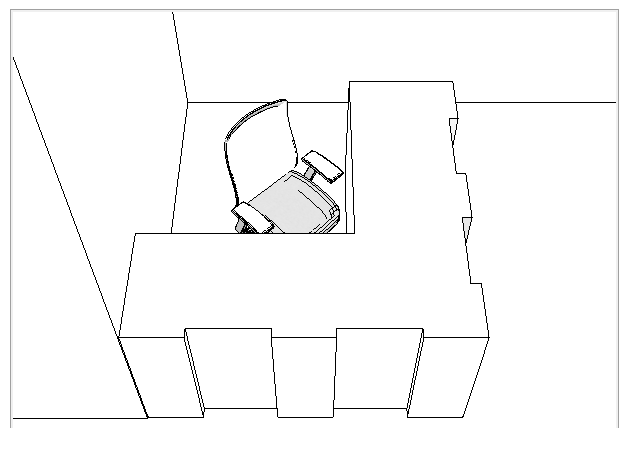

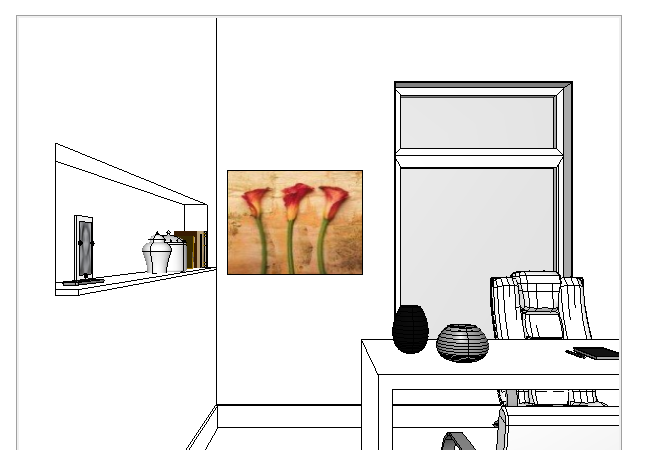

4. El plan es perforado por la geometría.
2. Cómo ajustar la profundidad de la perforación?
Para ajustar la profundidad de la perforación:

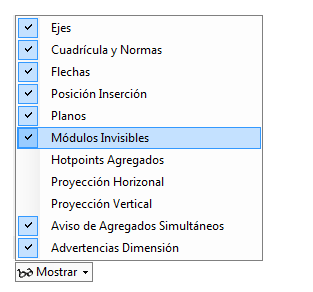

1. Torna la geometría visible haciendo clic en el botón Mostrar - Módulos Invisibles en la barra de status de Promob.

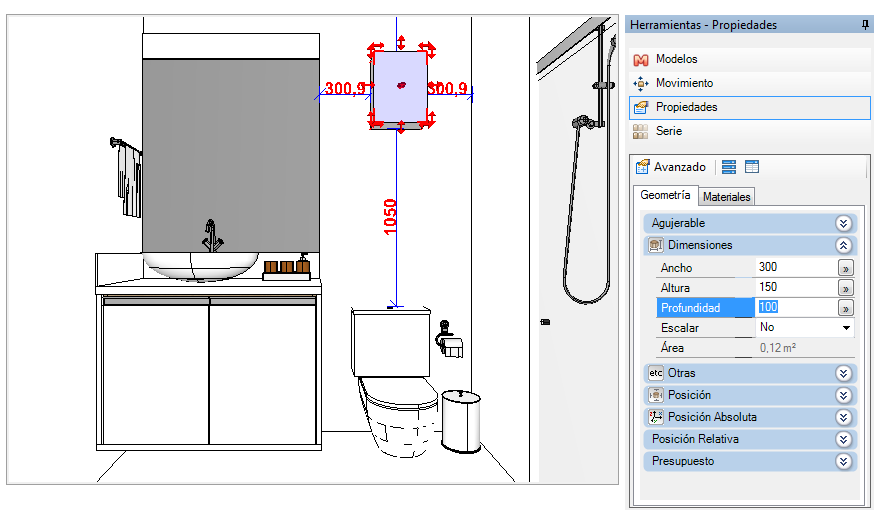

2. Seleccione la pared y acceda el Panel de Herramientas - Propiedades. En la categoría Agujerable, cambie el valor de la propiedad Profundidad y pulse Enter;

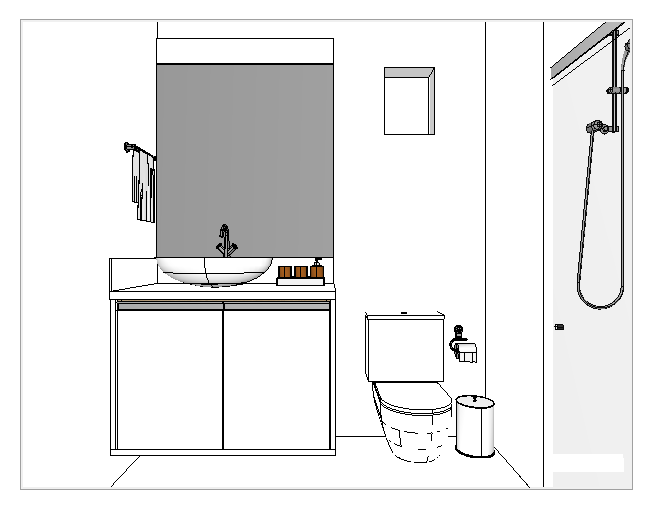

3. Para ver la perforación del plano, torna la geometría invisible.
3. Como perforar una geometría con otra geometría? Como perforar una geometría con otra geometría?
Para perforar una geometría con otra geometría:

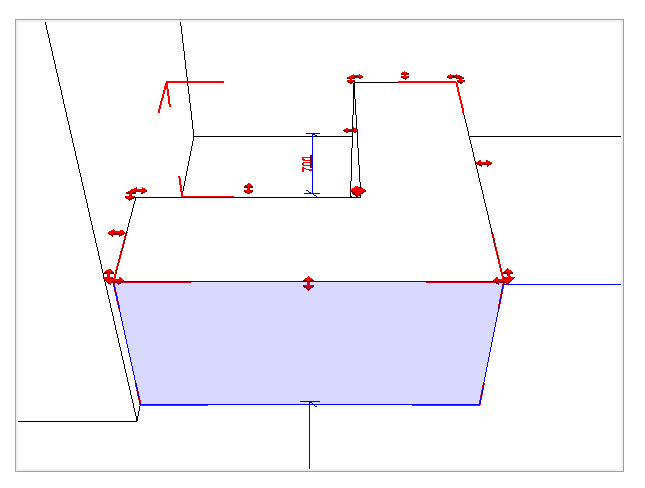

1. Construya la primera geometría y configura sus dimensiones;

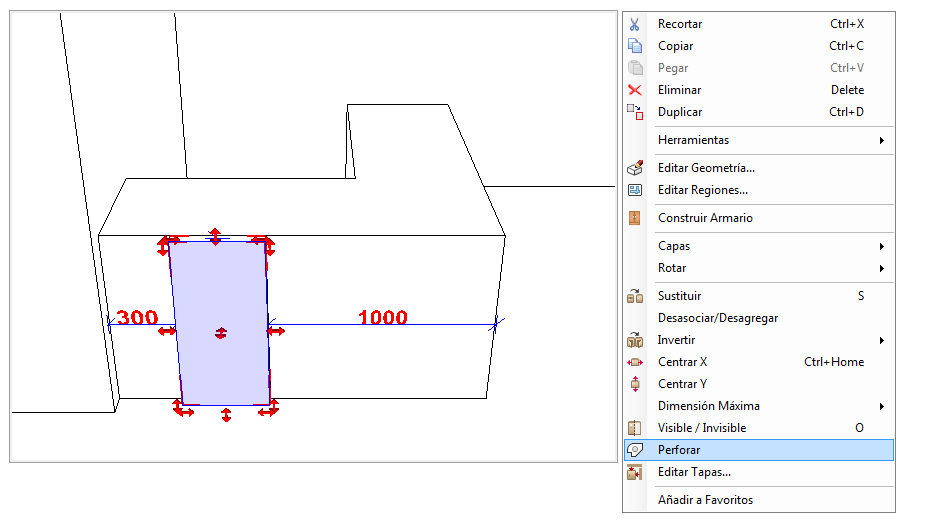

2. Construya una segunda geometría en el formato deseado para la perforación y configura sus dimensiones. Haga clic en el botón derecho del ratón sobre la segunda geometría construida y seleccione la opción Perforar;
3. La primera geometría es perforada de acuerdo con la forma de la segunda geometría.
4. Cómo perforar la pared con una geometría?
Para perforar una pared con una geometría:

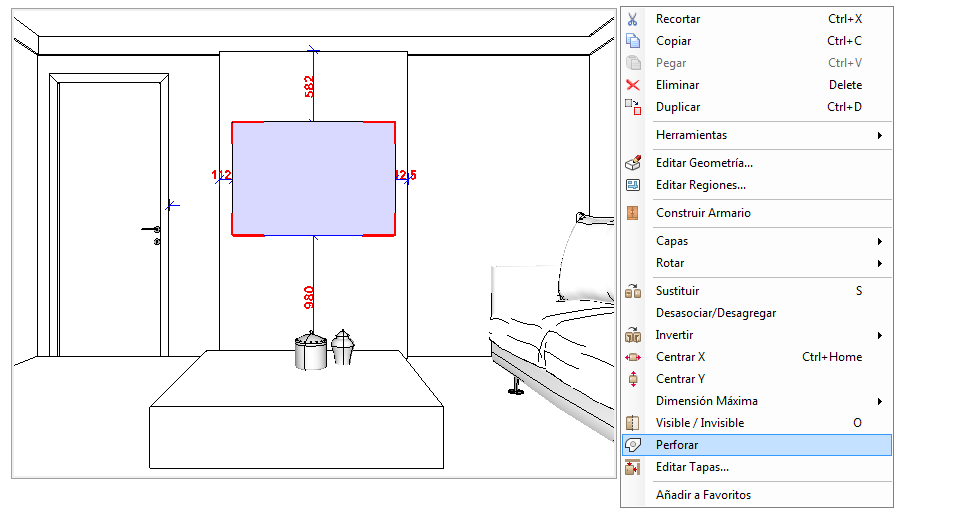

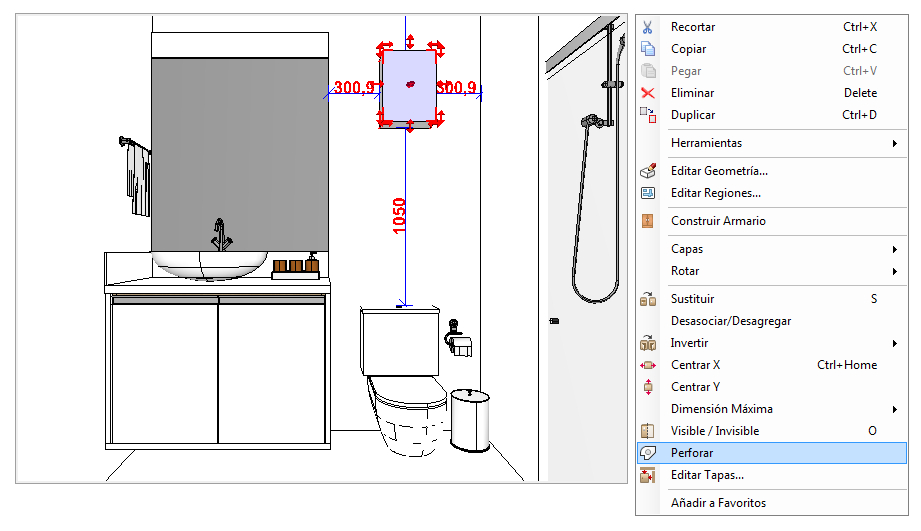

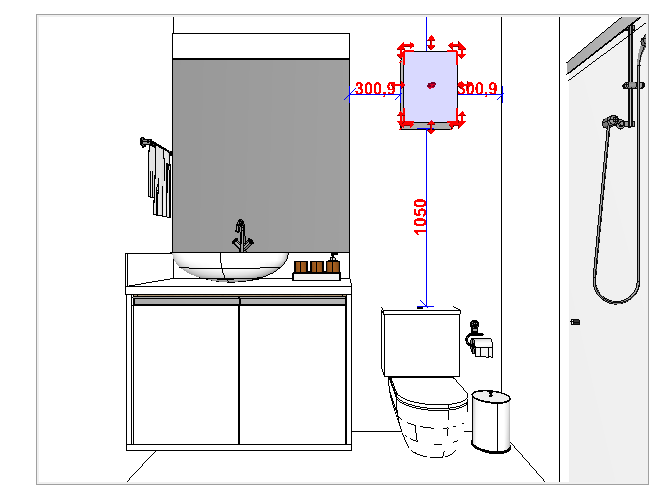

1. Construya la geometría sobre la pared y configura sus dimensiones. Haga clic con el botón derecho del ratón sobre la geometría y seleccione la opción Perforar;

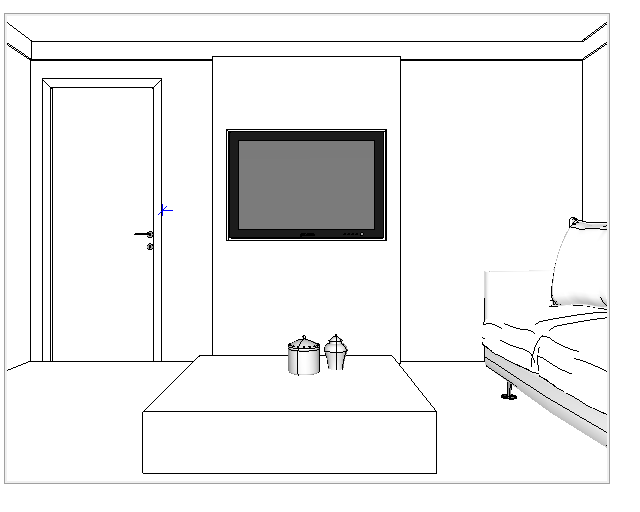

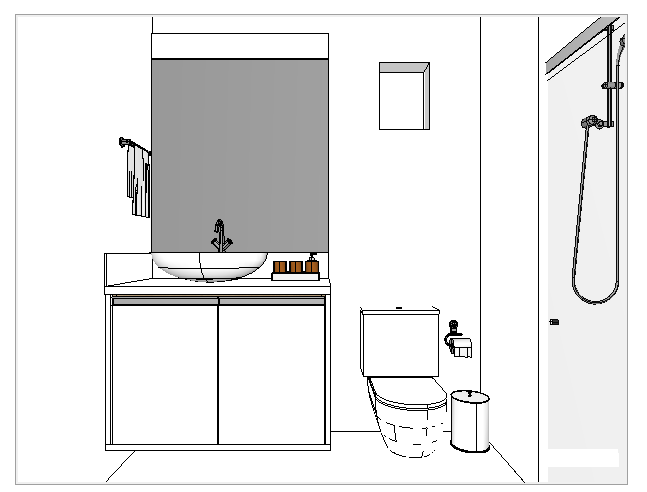

2. La pared es perforada de acuerdo con el formato de la geometría.
5. Cómo perforar un panel con una geometría?
Para perforar un panel con una geometría:
1. Construya un panel con geometria y configura sus dimensiones;
2. Sobre el panel, construya otra geometría con la forma deseada para la perforación. Haga clic con el botón derecho del ratón sobre la geometría y seleccione la opción Perforar;
3. Si es necesario, cambia la profundidad de perforación.
