Registro de Atributos Necesarios
Con el fin de cumplir los requisitos para el taponamiento automático, es necesario crear dos atributos en el Catalog.

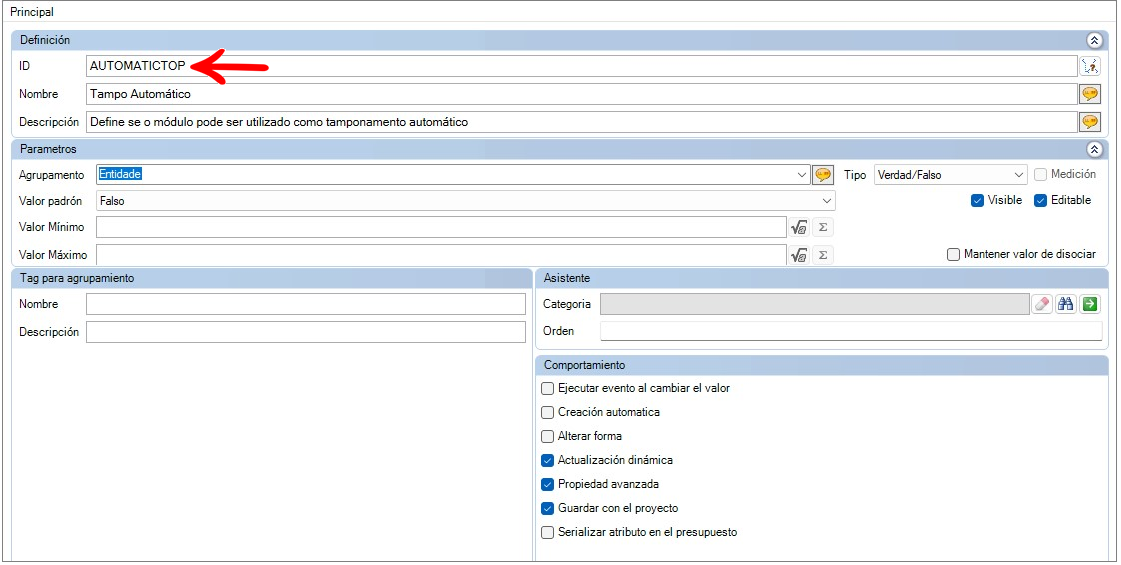

El primer atributo se denomina AUTOMATICTOP, que define si el módulo puede utilizarse como un taponamiento automático.

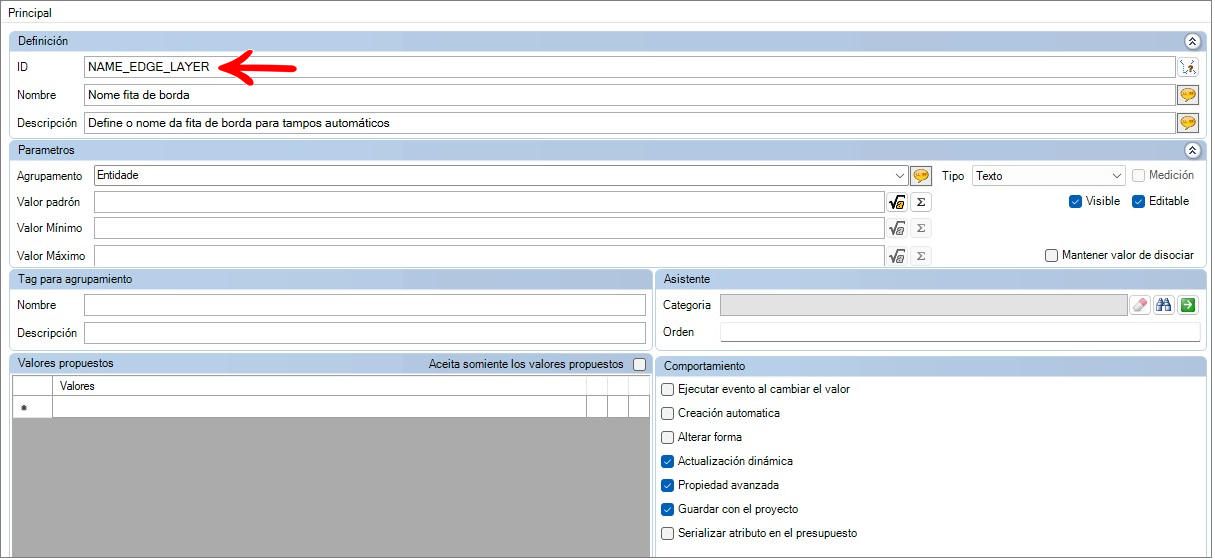

El segundo atributo es NAME_EDGE_LAYER, que define el nombre del tapacantos, en el caso de utilizarse.
Registro de módulos
Es necesario registrar un módulo con agregado para cumplir los requisitos.
IMPORTANTE: Es necesario que ambos registros no contengan Diseños. El módulo principal es visible y permite la asociación en el editor de taponamientos, mientras que el agregado contiene la información relevante de la estructura, y es recomendable dejar el agregado invisible o dentro de un grupo invisible.
A continuación se muestran imágenes de la información necesaria para la creación. En este ejemplo se ha utilizado como referencia el Taponamiento Inferior de 6mm del Start Labs.

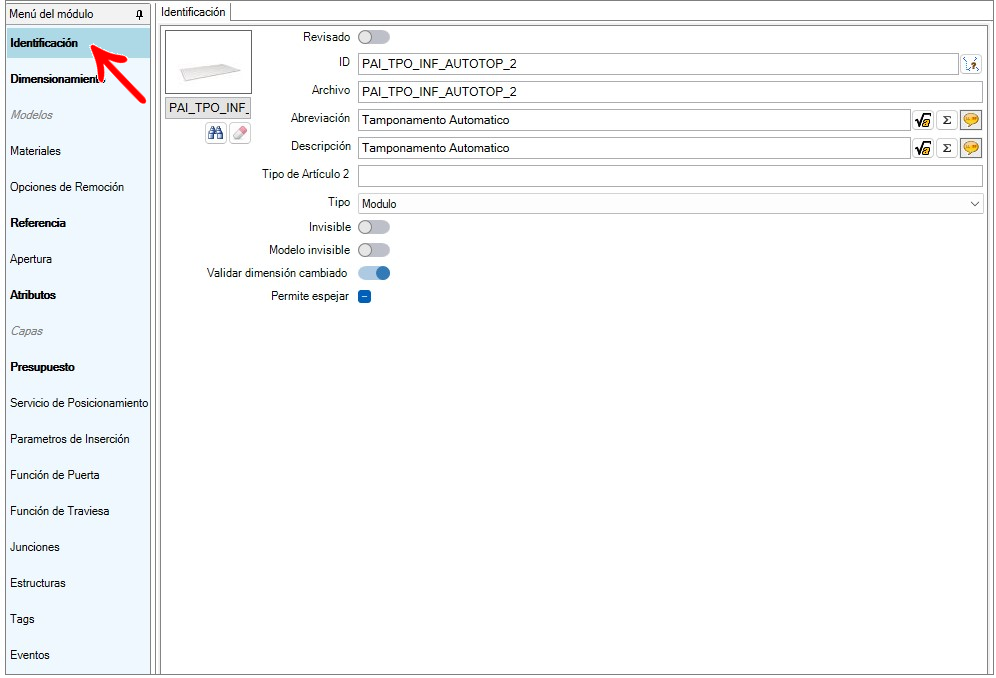

Página de identificación

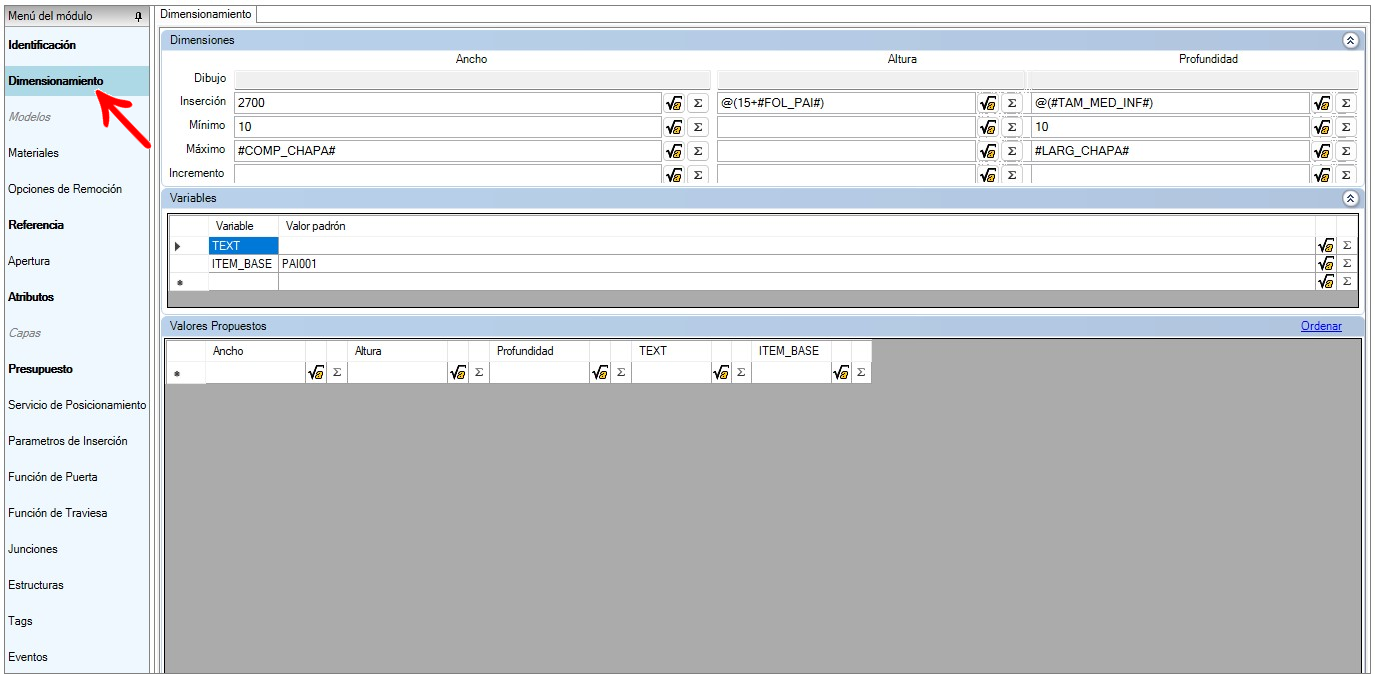

Página de dimensionamiento

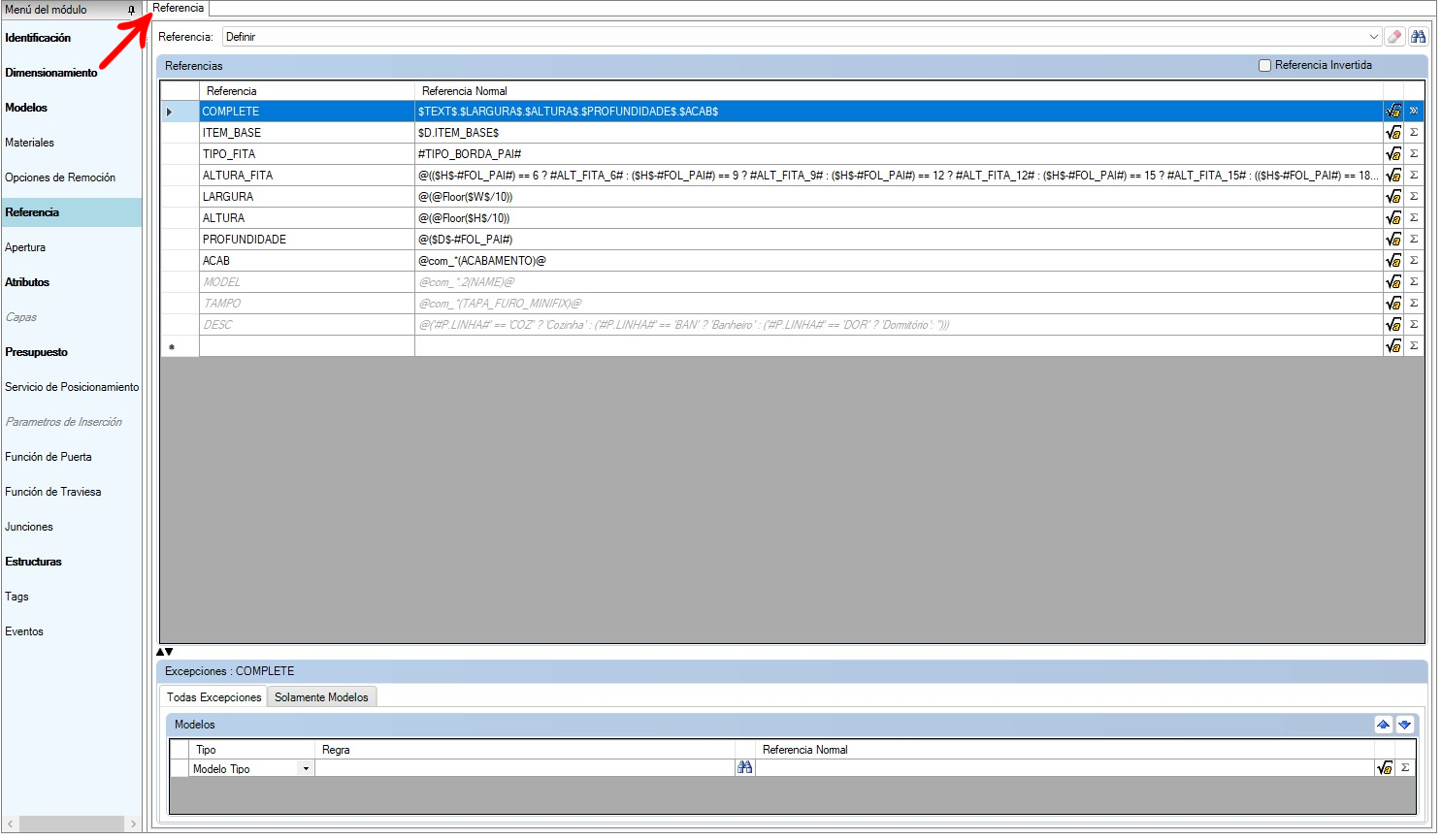

Página de referencia

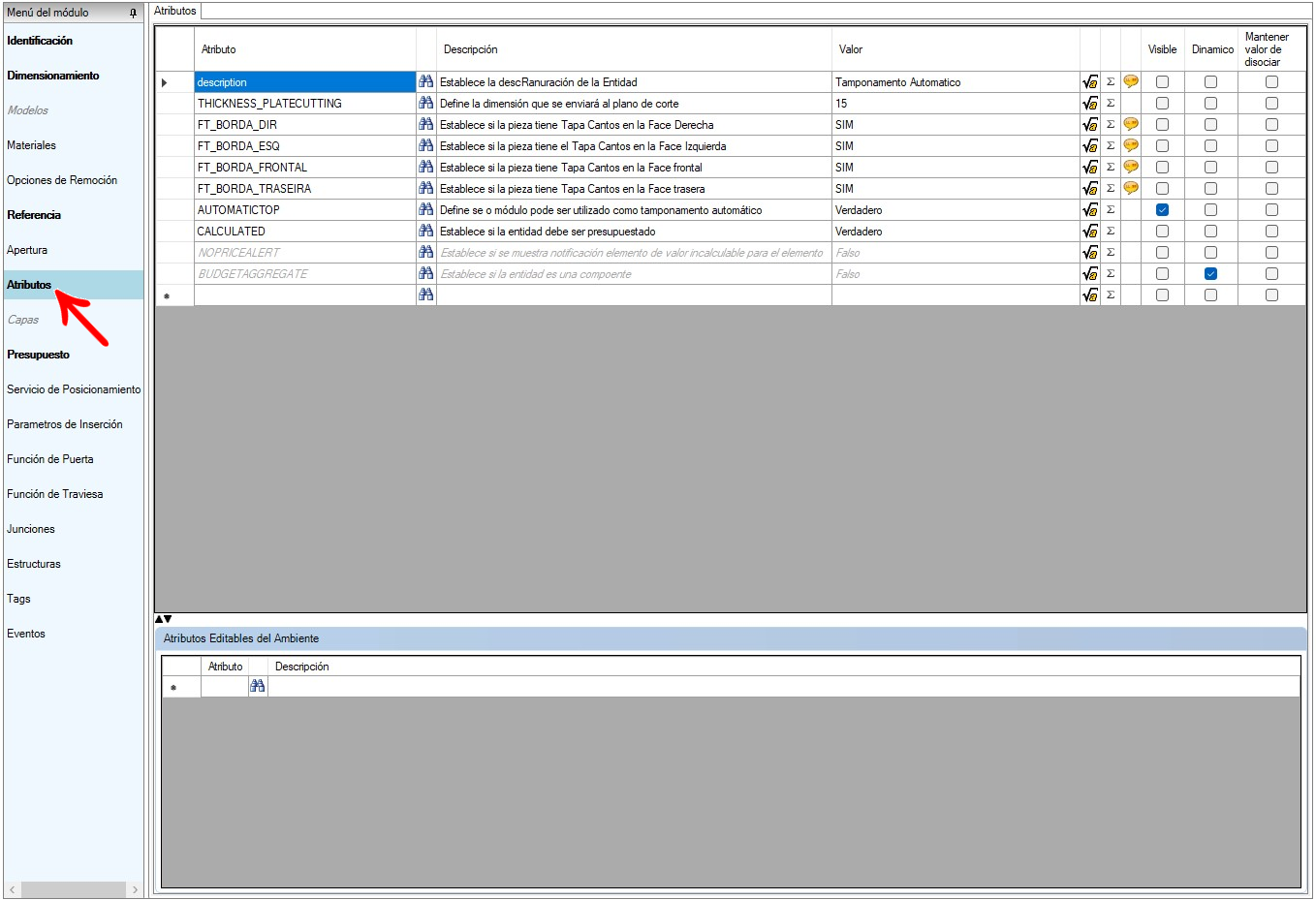

Página de Atributos - ATRIBUTO AUTOMATIC TOP
Página de Agregados
A continuación están las referencias de las imágenes para el registro del módulo que se va a agregar:

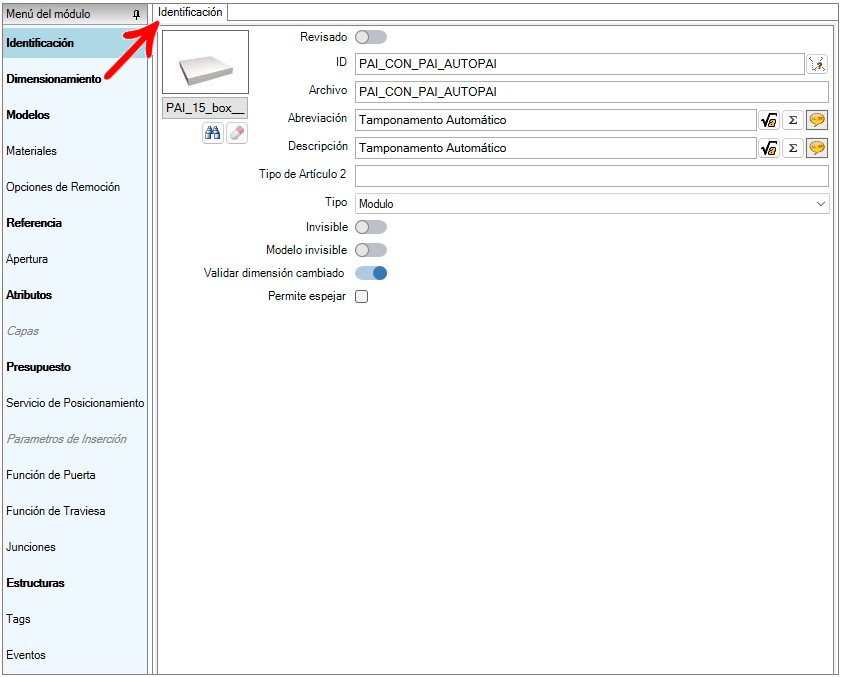

Página de identificación

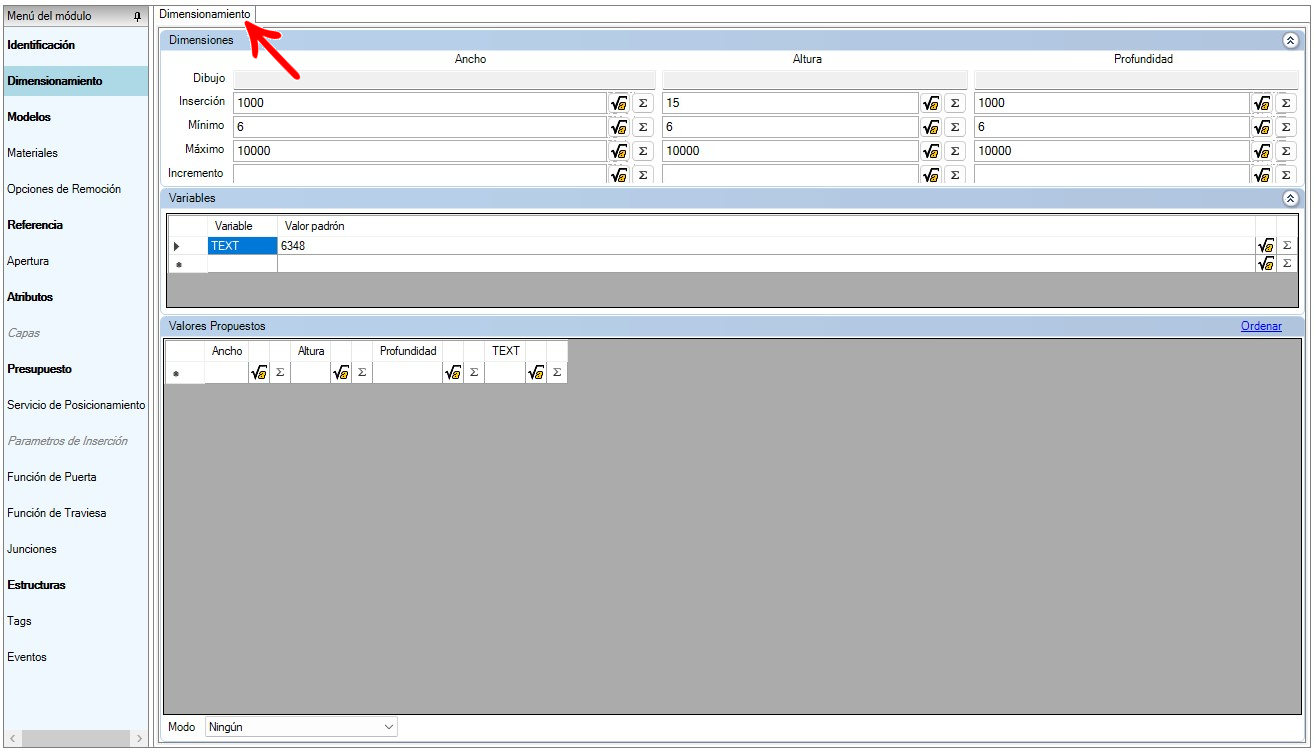

Página de dimensionamiento

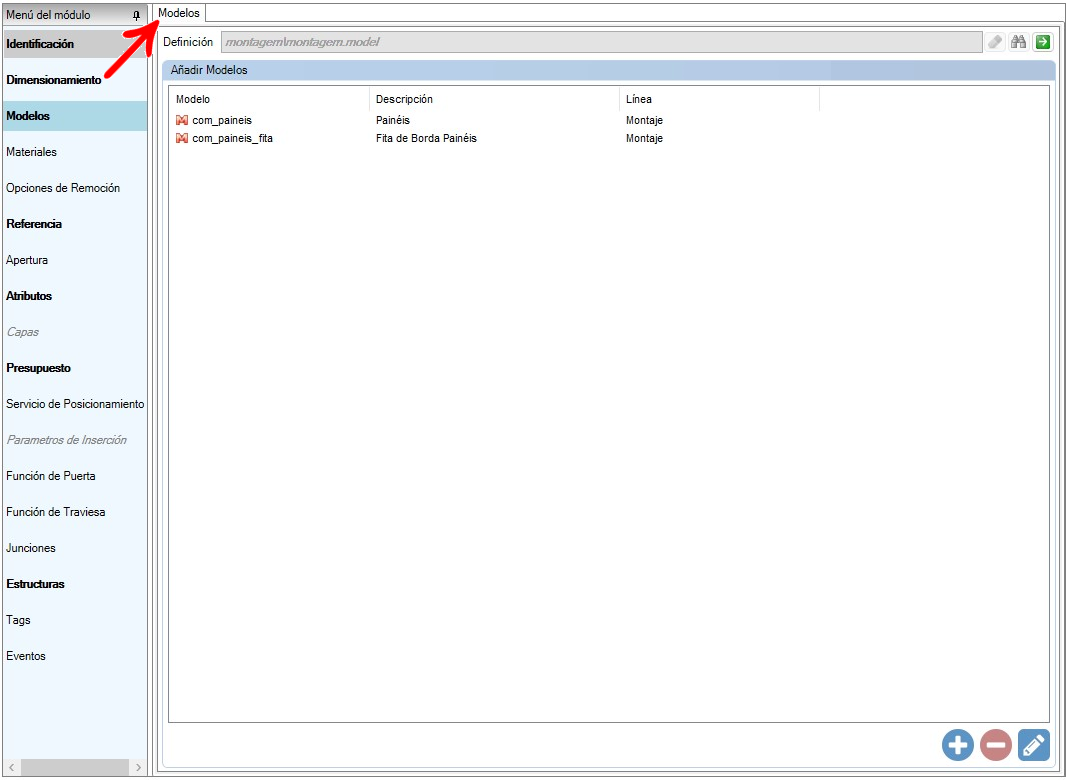

Página de Modelos

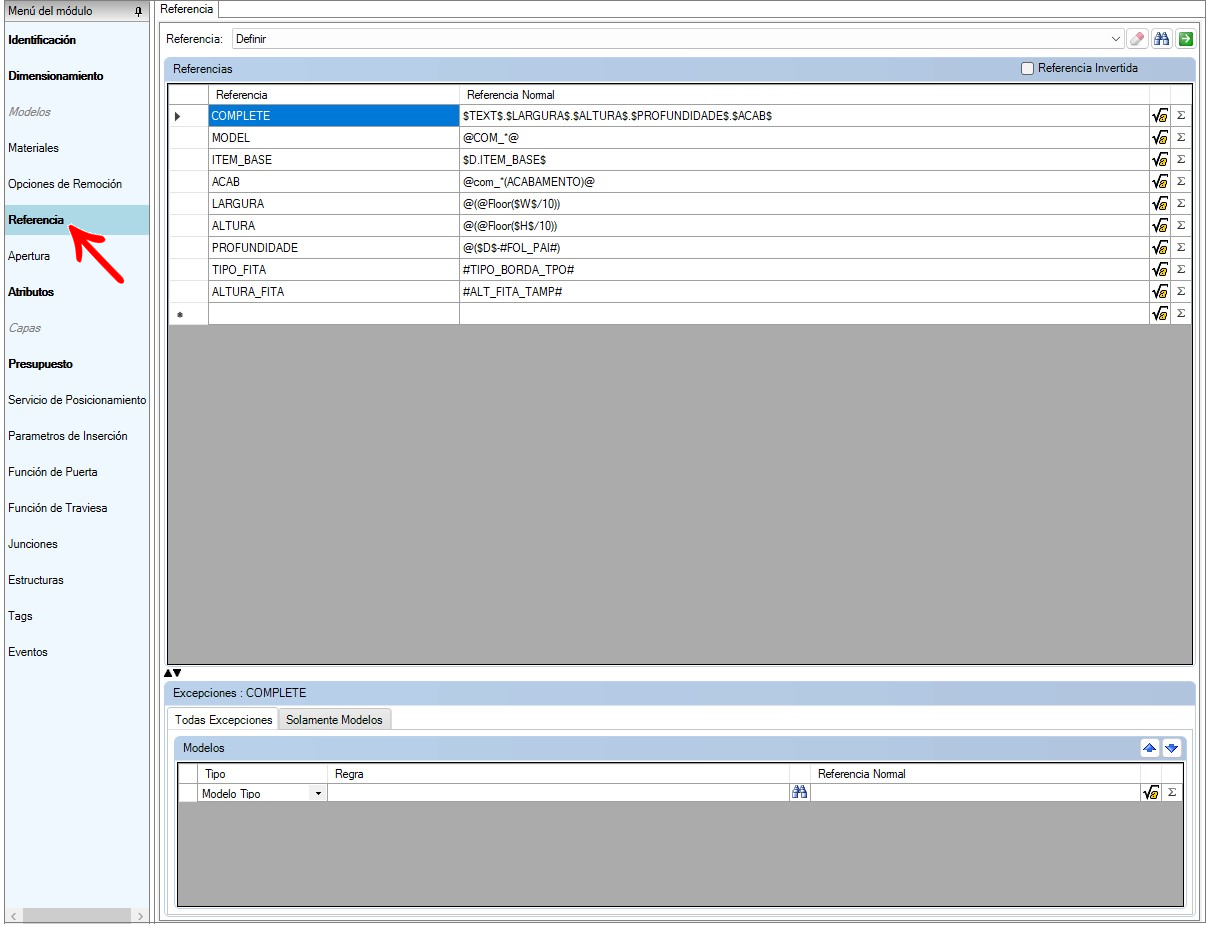

Página de Referencia

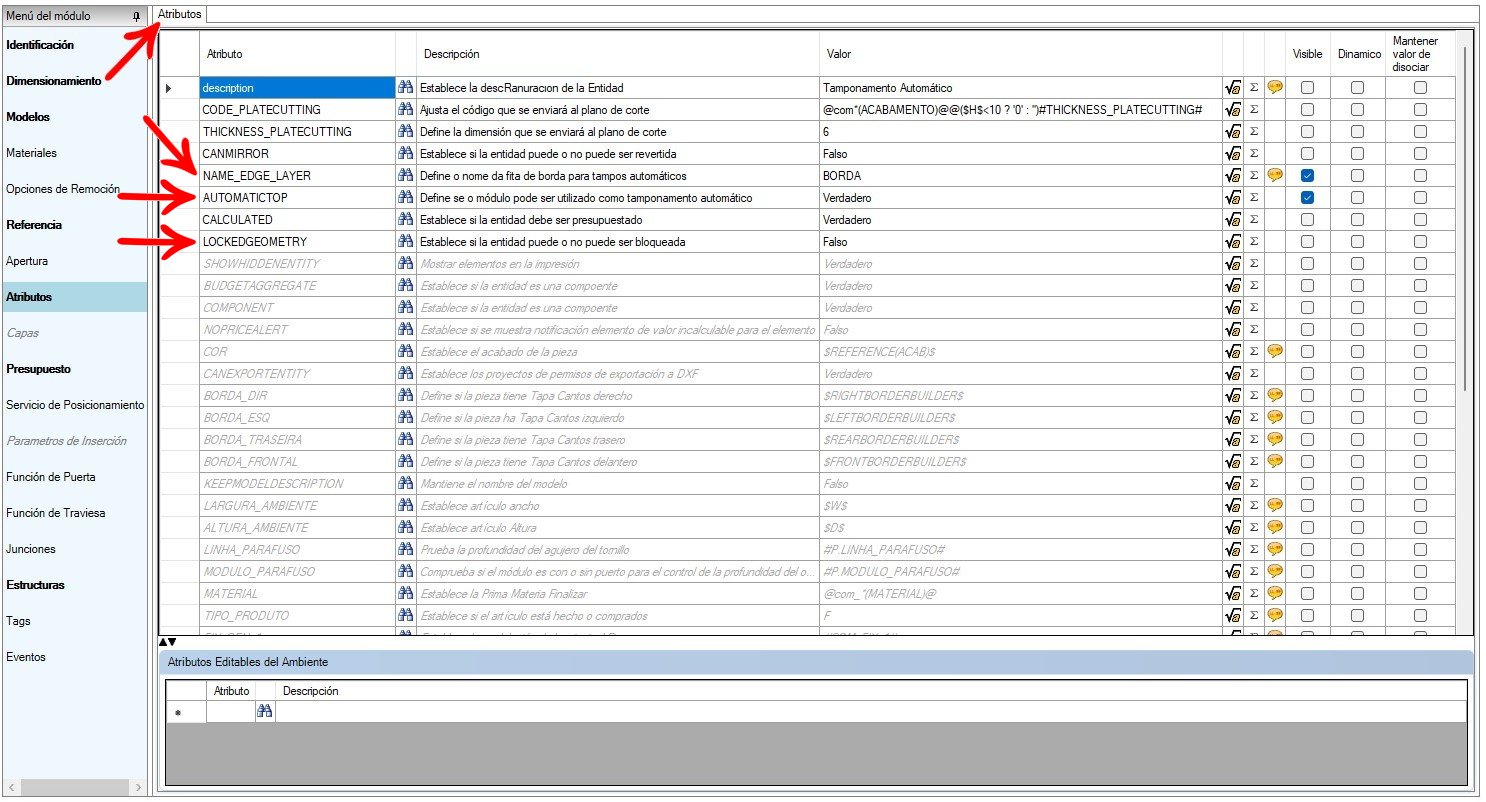

Página de Atributos - Atributos obligatorios: LOCKEDGEOMETRY False, AUTOMATICTOP True y NAME_EDGE_LAYER [nombre del borde].

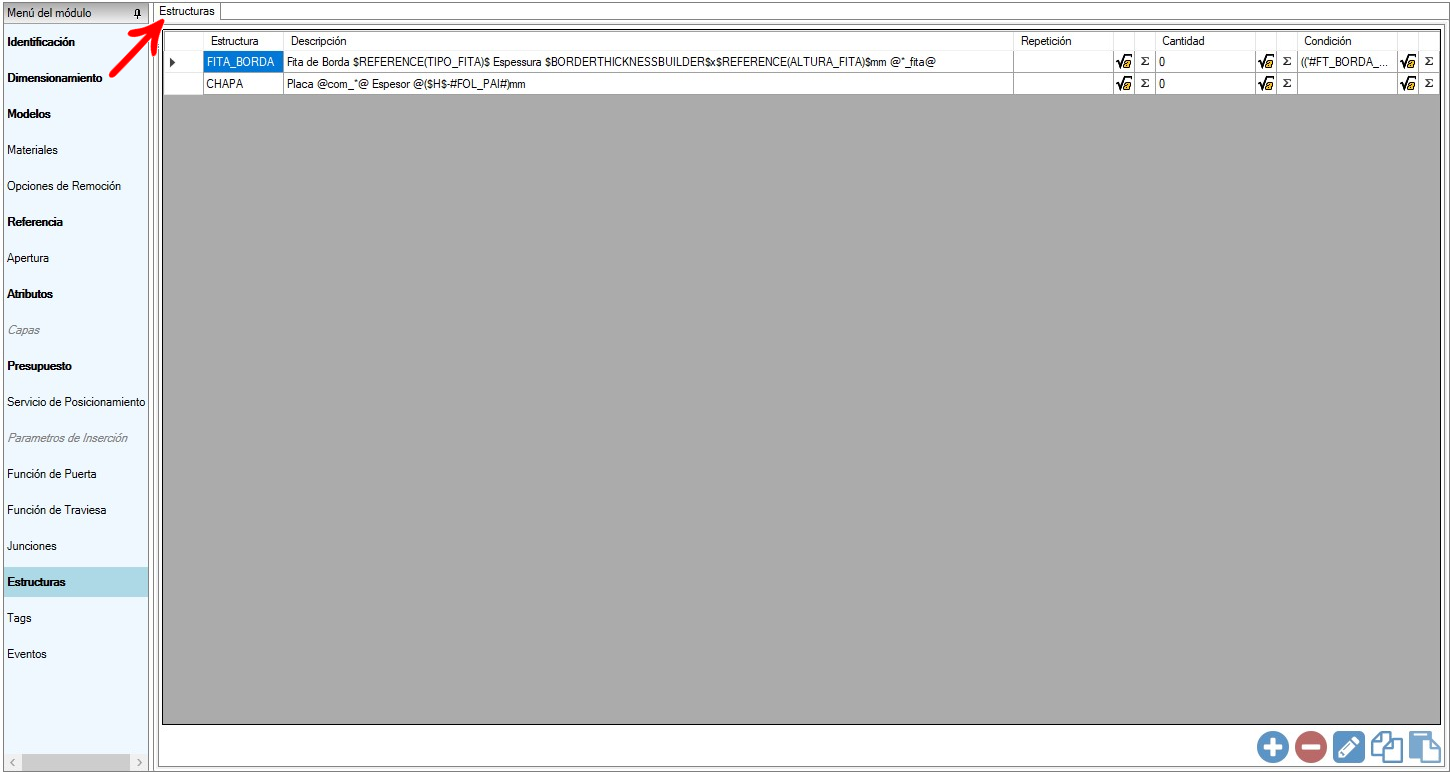

Página de Estructuras - Ejemplos de estructuras para presupuestos y similares.

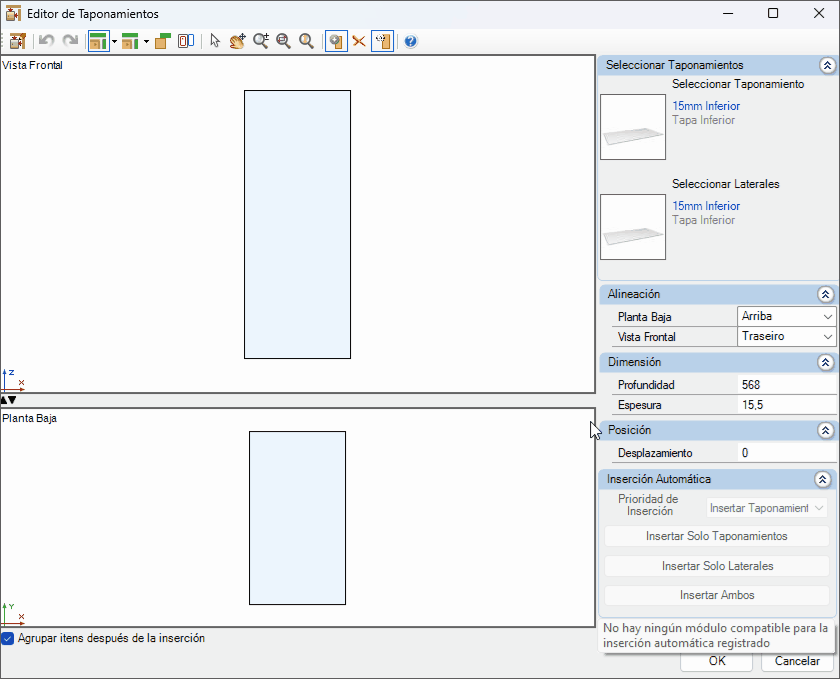

Después de seguir los pasos anteriores, es necesario añadir el taponamiento registrado en el Editor de taponamientos. Para ello, siga las siguientes instrucciones:
1. Abra el Editor de Taponamientos.
2. Haga clic en el icono Hacer elementos.
3. Añadir el módulo registrado.
OBSERVACIONES: Para obtener una demostración visual de los pasos descritos anteriormente, siga el siguiente ejemplo:
