Disponible a partir de la versión 1.2.7.1 de Cut Pro.
Las máquinas Router son responsables de ejecutar el Plan de Corte del tipo Nesting, donde una fresa es utilizada para cortar la chapa.
A continuación, encontrará una descripción general del funcionamiento de los plugins Router y sus diferencias y similitudes con los plugins de máquinas CNC convencionales.
IMPORTANTE: Para obtener alguno de estos plugins, es necesario activarlos de la misma manera que los demás plugins para Cut Pro.
Similitudes con máquinas CNC
Los plugins de máquinas Router son esencialmente plugins de máquinas CNC, al igual que otros plugins ya existentes en Cut Pro, que pueden consultarse en los siguientes artículos:
Cut Pro - Integração Biesse
Cut Pro - Integração Format4
Cut Pro - Integração Masterwood
Por lo tanto, todos los comportamientos ya existentes para estas máquinas se aplican a los plugins Router.
Existen dos diferencias importantes en este tipo de plugin:
1. Los plugins de máquinas Router, además de las funcionalidades comunes a otras máquinas, tienen la capacidad de procesar el Plan de Corte, generando programas de máquina a partir de la optimización procesada en Cut Pro.

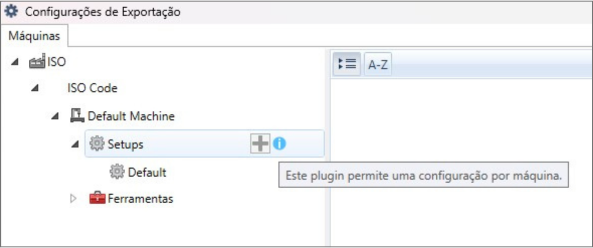

2. Para cada máquina configurada, solo se puede crear un setup. En los plugins de máquinas CNC convencionales, no hay límite en la cantidad de setups por máquina.
Configuración Inicial
Para que Cut Pro pueda procesar el Plan de Corte e integrarse con un plugin Router, es necesario realizar una configuración inicial.

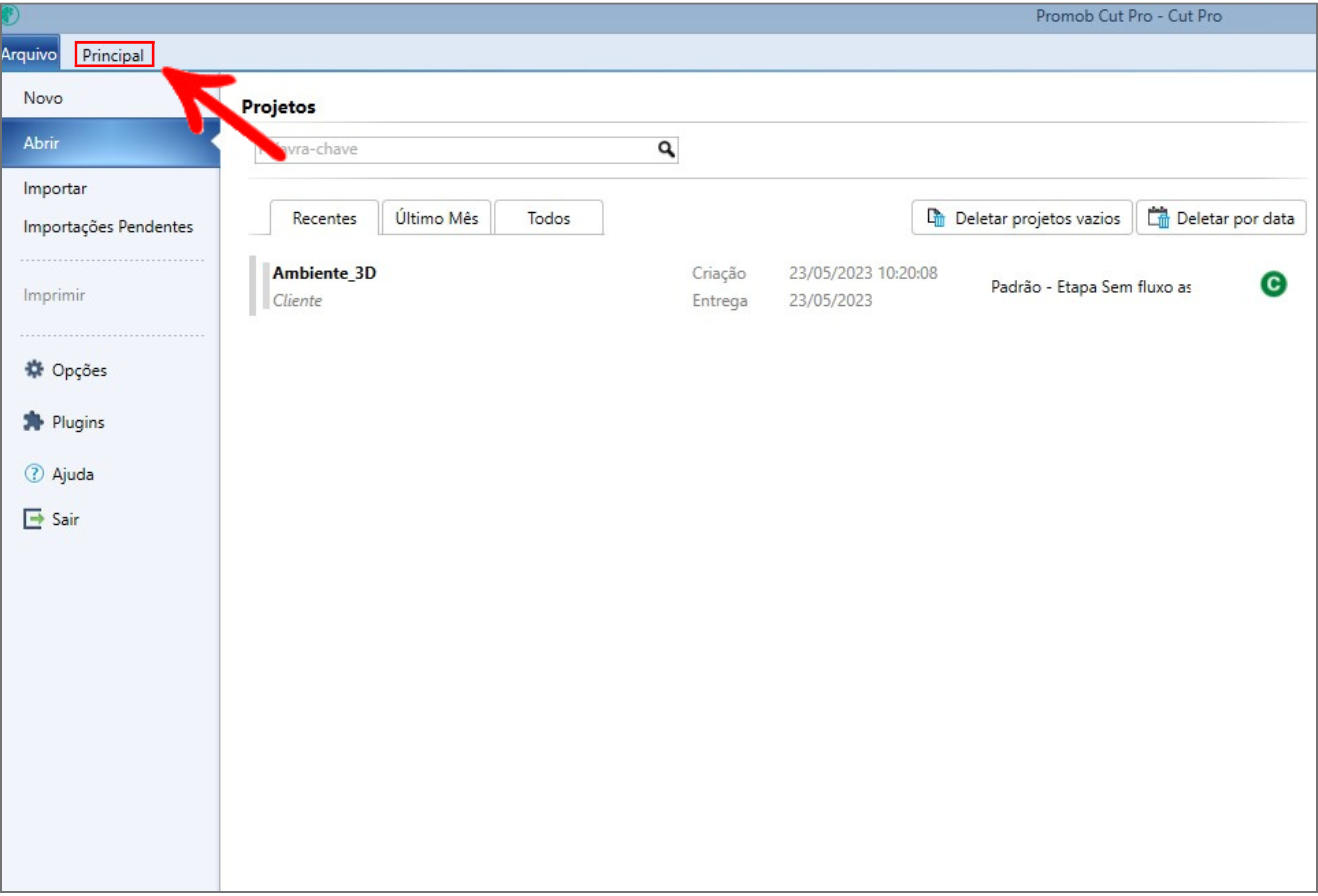

1. Acceda a la Pestaña Principal.

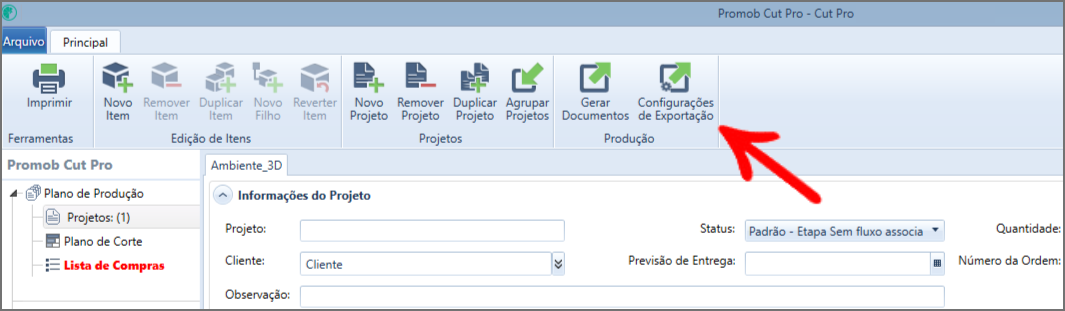

3. Vaya al menú Configuraciones de Exportación.
4. Busque el plugin deseado en la lista y acceda a su configuración.

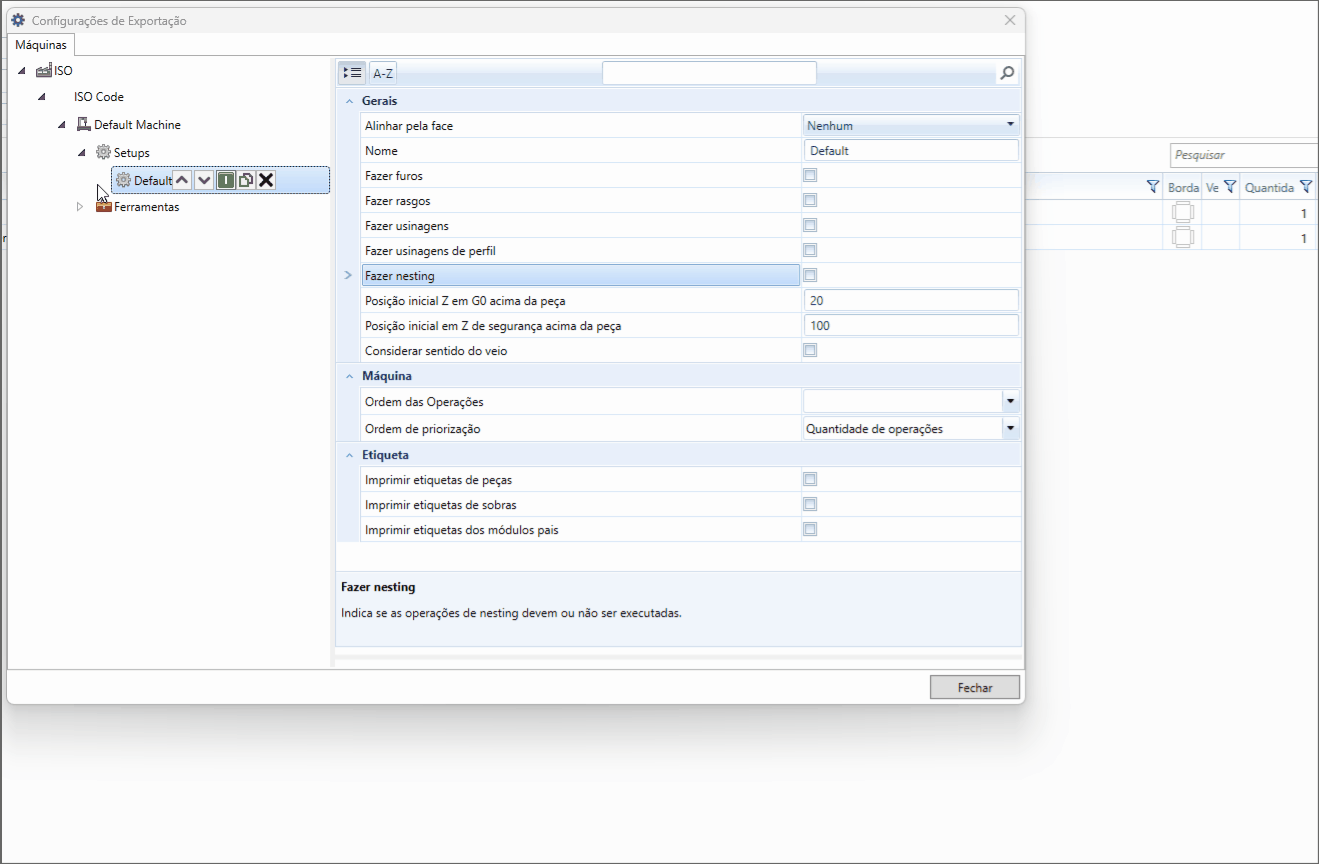

5. Marque la opción Hacer Nesting.
6. Desplácese hasta la sección Máquina y seleccione una herramienta para esta operación.
IMPORTANTE: La herramienta seleccionada debe tener un diámetro menor o igual al valor informado en el campo Distancia entre las piezas, que se encuentraen la sección Nesting.

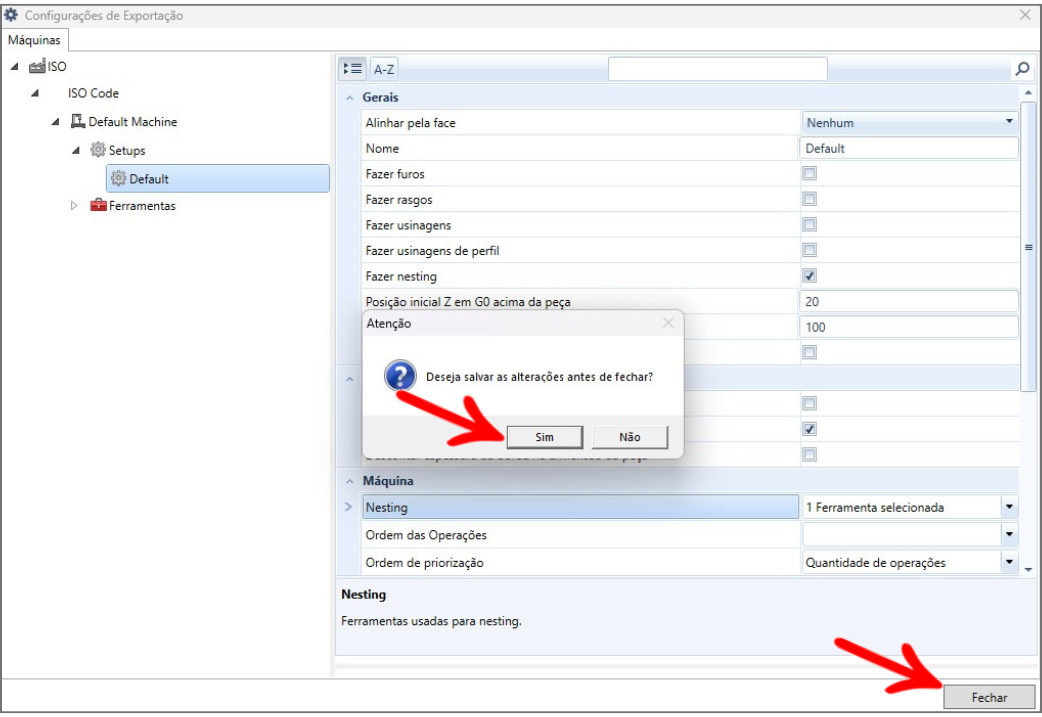

7. Guarde la configuración y cierre la ventana.

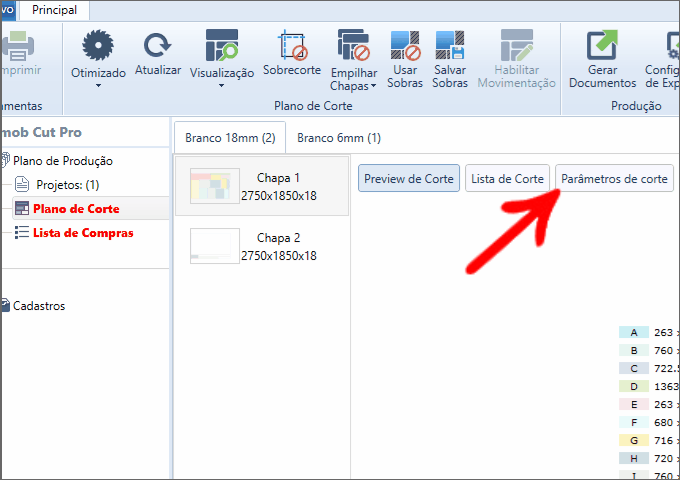

A partir de este punto, esta configuración puede seleccionarse en el campo Parámetros de Corte.
Procesamiento del Plan de Corte con el Plugin Configurado
Con el complemento ya listo para ser utilizado en el Plan de Corte, es posible realizar una optimización. Consulta a continuación cómo realizar este proceso:

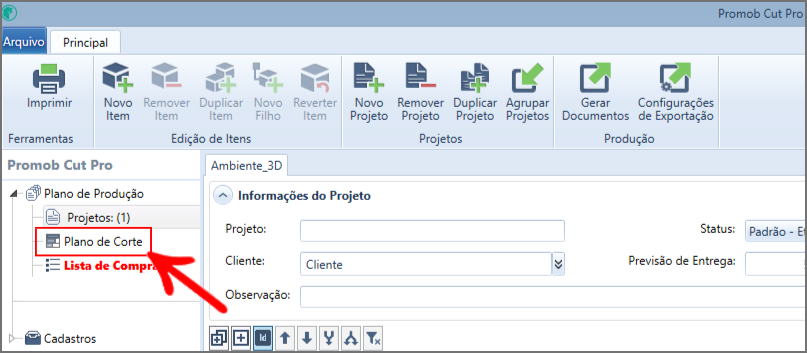

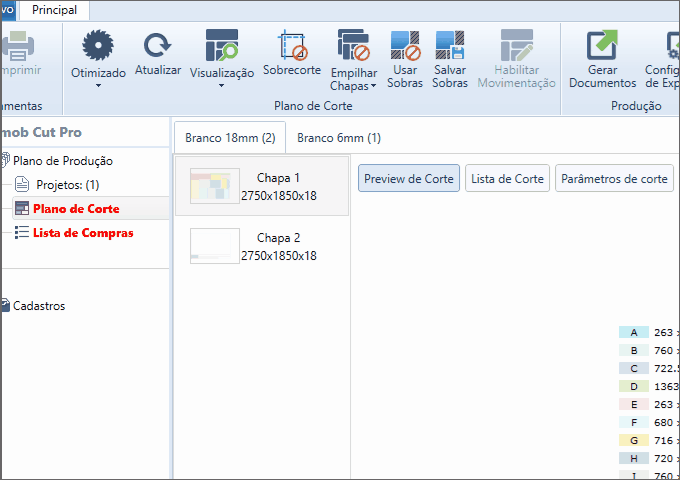

1. Vaya a la pestaña Plan de Corte.
2. Haga clic en Optimizado y seleccione Nesting como el tipo de corte. Después de eso, todos los complementos disponibles y activos para este tipo de optimización estarán disponibles en la lista de Fabricantes.
3. Seleccione la Máquina deseada (según la configuración anterior) que desea utilizar para procesar el Plan de corte.
4. Procese el Plan de Corte normalmente.
Etiquetas
Este tipo de plugin permite la generación de un PDF con todas las etiquetas correspondientes a las piezas de la optimización. Todos los diseños y tamaños de etiquetas creados con el Editor de Etiquetas también están disponibles para este tipo de plugin.
Para activar la generación de etiquetas, siga estos pasos:
1. Acceda al menú Configuraciones de Exportación.

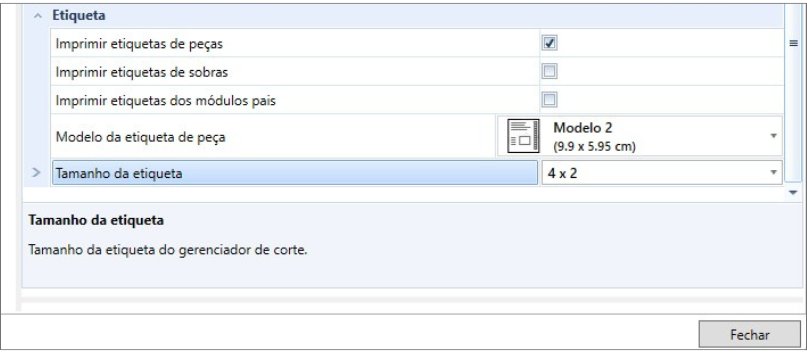

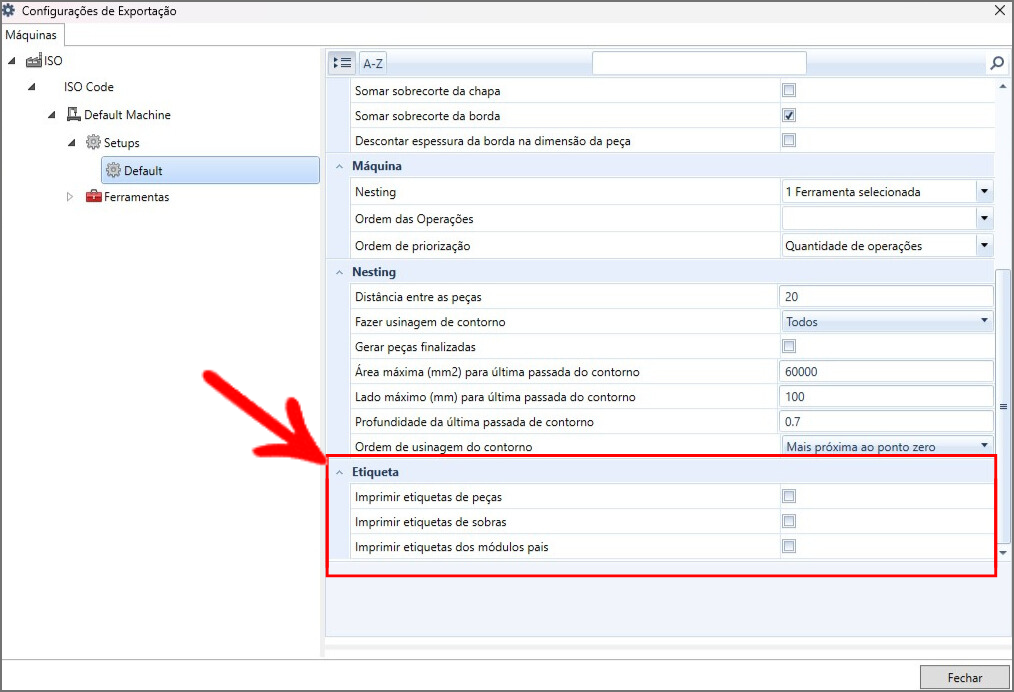

2. En la configuración de la máquina deseada, desplácese hasta la sección Etiqueta.
Es posible elegir qué tipo de etiqueta se imprimirá: de piezas, de los módulos padre o de los sobrantes. Al seleccionar un tipo de etiqueta, se mostrará una lista con los modelos disponibles para esa categoría, así como los tamaños de etiqueta disponibles.
Procesamiento de la Integración

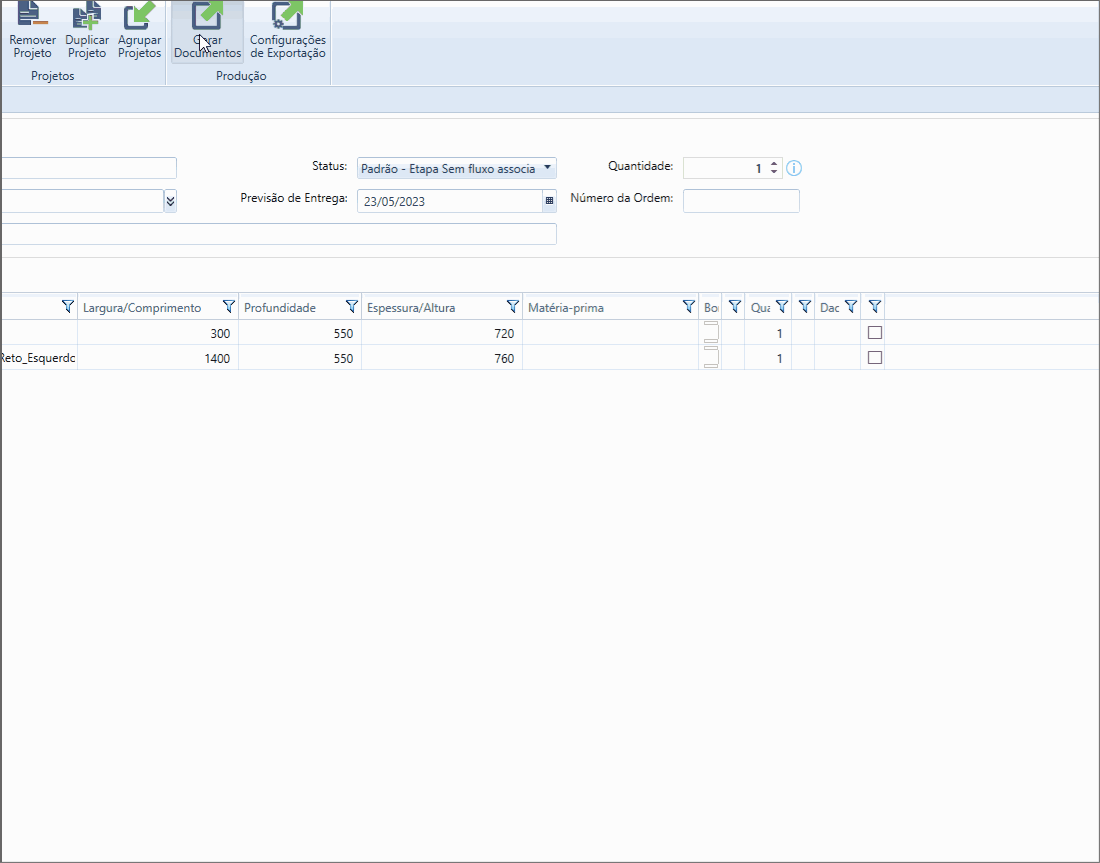

Para generar todos los archivos necesarios para la integración con el plugin, solo es necesario seguir el proceso estándar de Generación de Documentos, seleccionando también el plugin deseado.
Al finalizar el proceso, en el directorio donde se generaron los archivos, habrá una estructura de carpetas bien definida. Cada carpeta está relacionada con un tipo de archivo:
Labels: contiene el PDF de las etiquetas.
Nesting: contiene un PDF del plano de corte y los archivos de integración. El PDF siempre se generará junto con los archivos de integración, ya que este es un comportamiento estándar del sistema. Además de la vista previa del corte, se presentará la lista de piezas en el informe.
Parts: Archivo de integración de las operaciones de las piezas de forma individual.
Profile: Archivo de integración para operaciones de perfil o en la cara inferior.
IMPORTANTE: Como esta categoría de plugins posee todas las características de los plugins CNC, si el usuario no tiene habilitada la opción Hacer Nesting, o simplemente no está utilizando la configuración en el Plano de Corte, Cut Pro generará únicamente los programas de piezas individuales, sin seguir la estructura de carpetas mencionada anteriormente ni generar los PDFs relacionados (Etiquetas y vista previa del corte).
Procesamiento de Sobrantes
A partir de la versión 1.2.8.0 de Cut Pro, los sobrantes de las máquinas Router se enviarán automáticamente al archivo de integración.

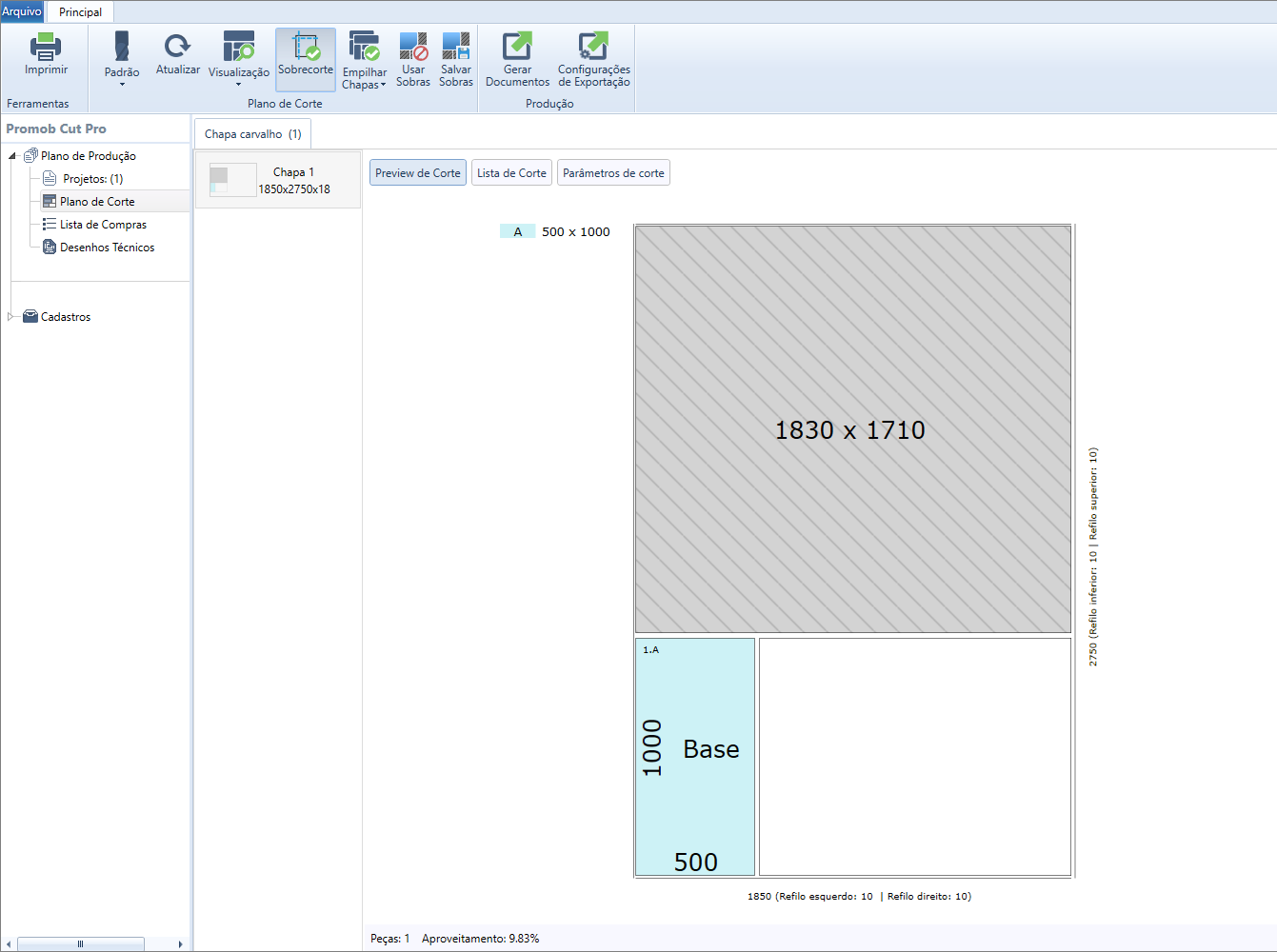

Vista previa del corte:

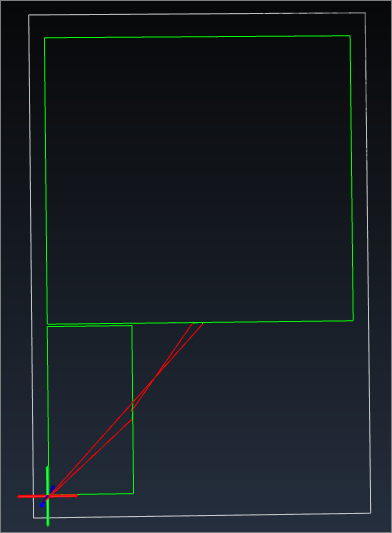

Archivo de Integración con la máquina Router:
IMPORTANTE: Los sobrantes no tienen un archivo individual para operaciones. Por lo tanto, solo pueden visualizarse en el archivo de integración del material completo dentro de la carpeta Nesting.
