Procedimientos Necesarios
Capas
Actualmente, las capas del Promob disponibles para importación son las de Paredes, Piso, Techo, Geometrías y Elementos de decoración.
Para poder realizar la importación correctamente, es necesario configurar los ítems en el proyecto de SketchUp y relacionar las capas (etiquetas) del archivo con las capas de Promob, como se describe en este artículo, más información aquí.

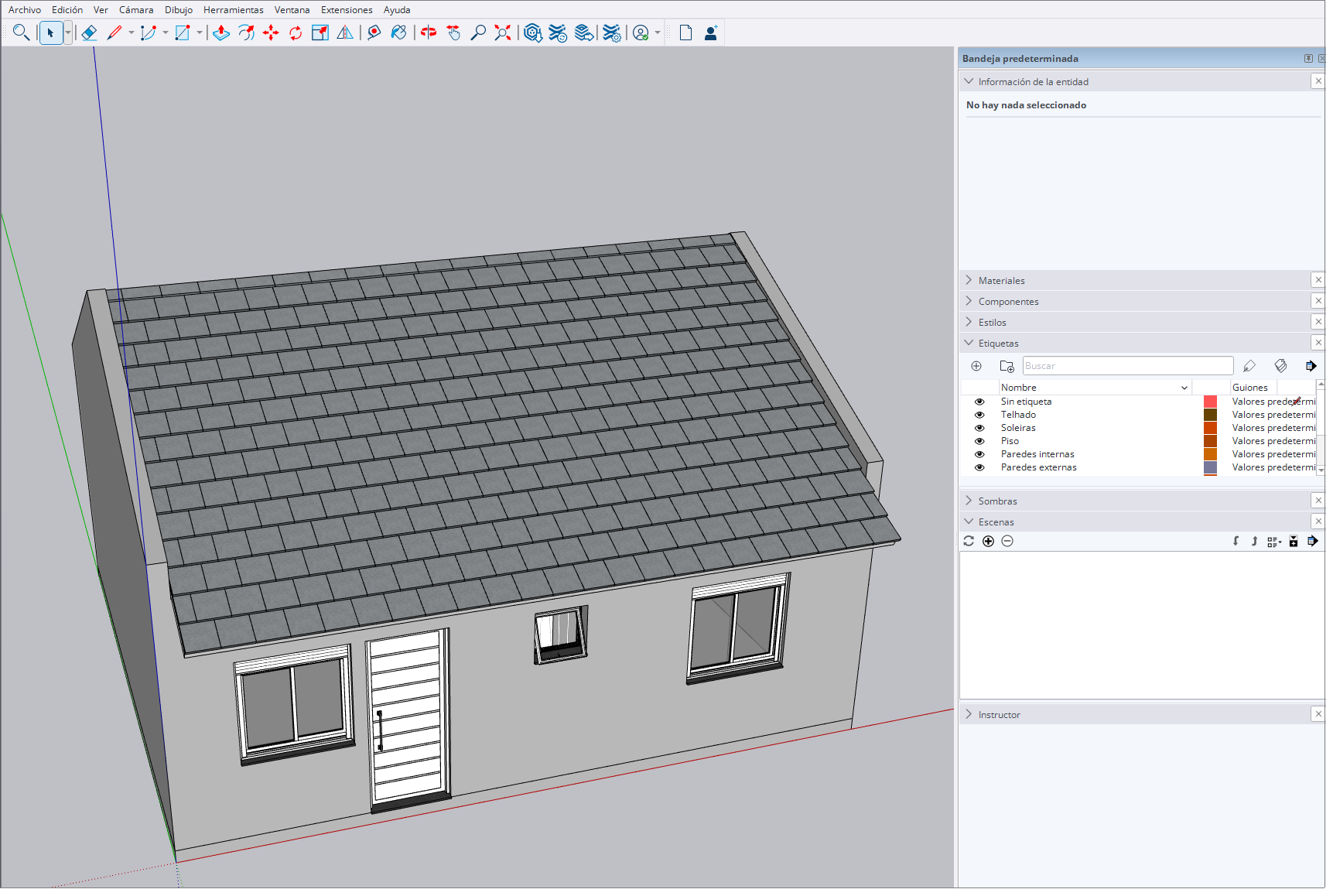

- Crear capas
Para crear capas (etiquetas) en SketchUp, siga los siguientes pasos:

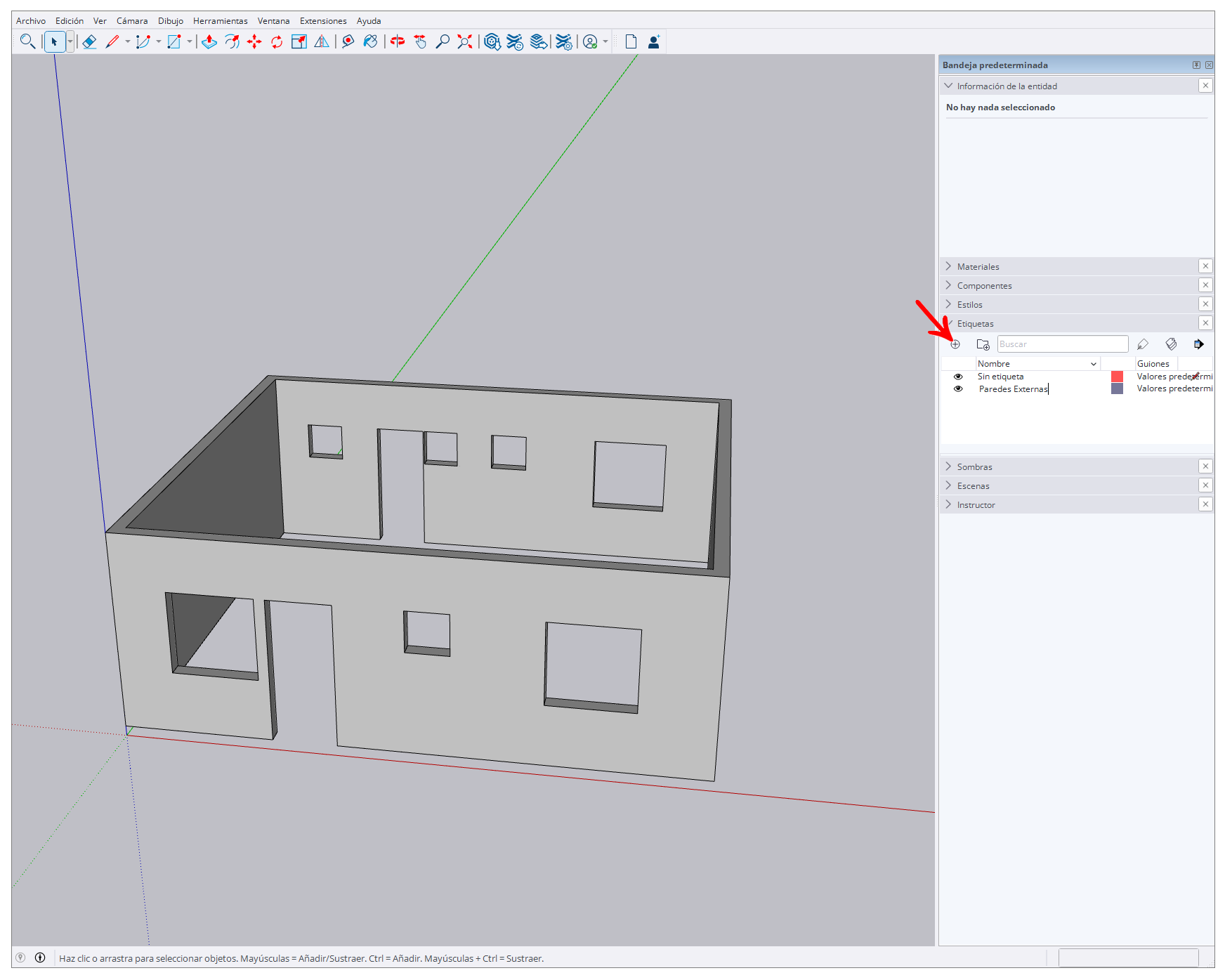

1. Haga clic en el botón de agregar etiqueta y asigne un nombre a la capa.
IMPORTANTE: Sugerimos crear al menos tres etiquetas: una para el piso, una para las paredes y otra para los ítems de decoración.
-
Asignar entidades de SketchUp
Para asignar las entidades de SketchUp deseadas a la capa creada, siga los siguientes pasos:

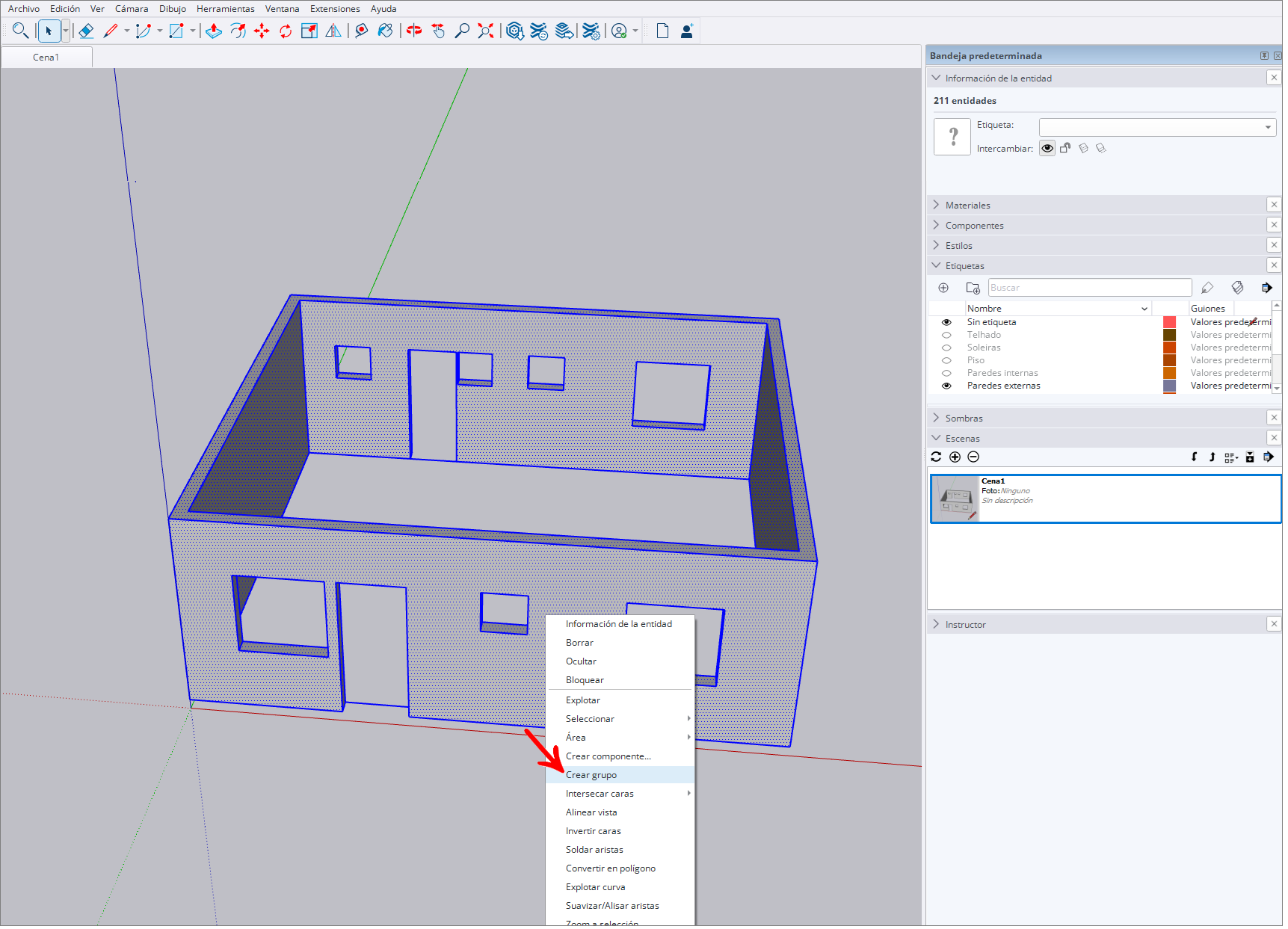

1. Seleccione las entidades en SketchUp, asegurándose de que estén correctamente configuradas según la sección Restricciones de Capas, más información aquí.

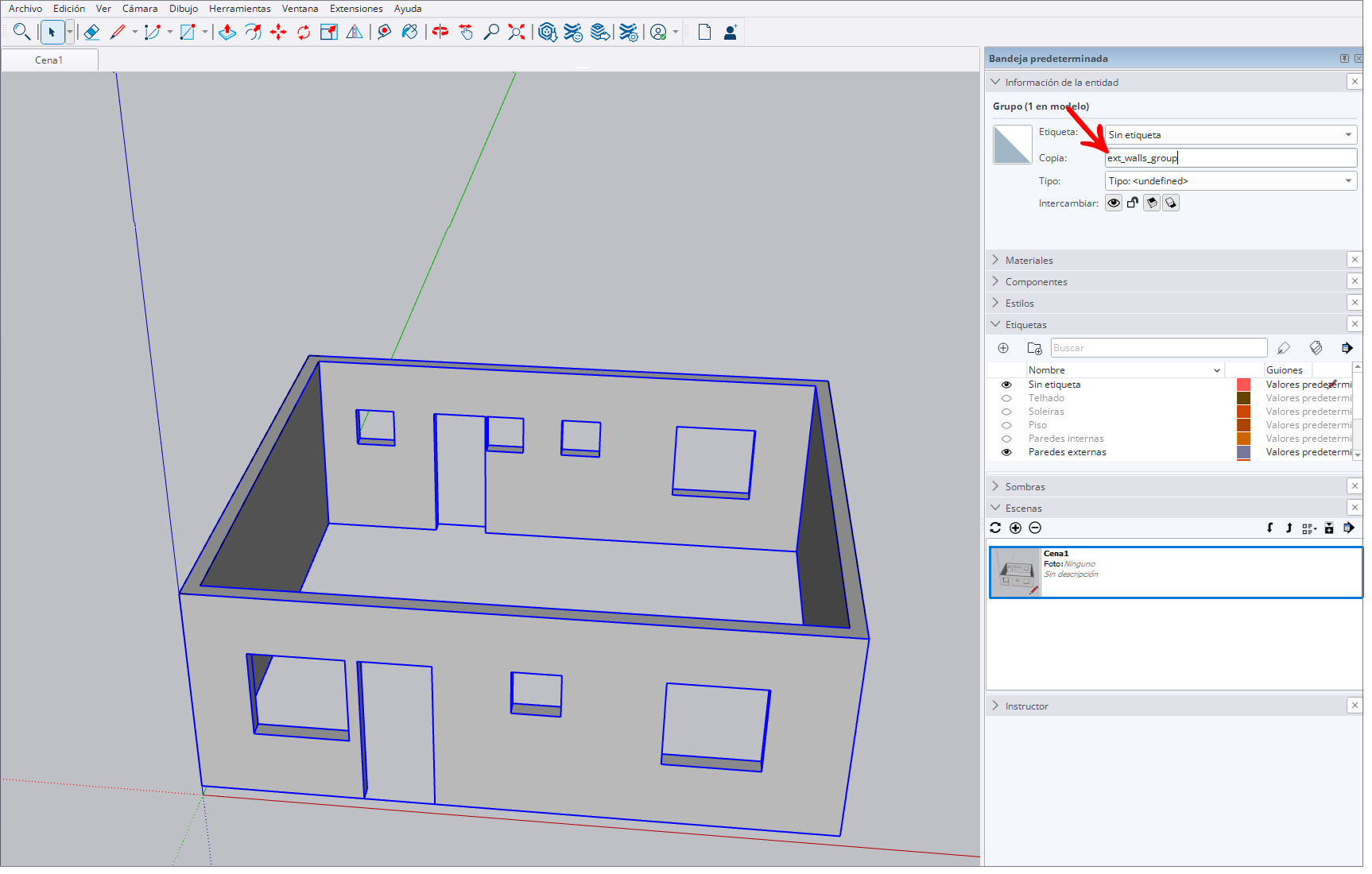

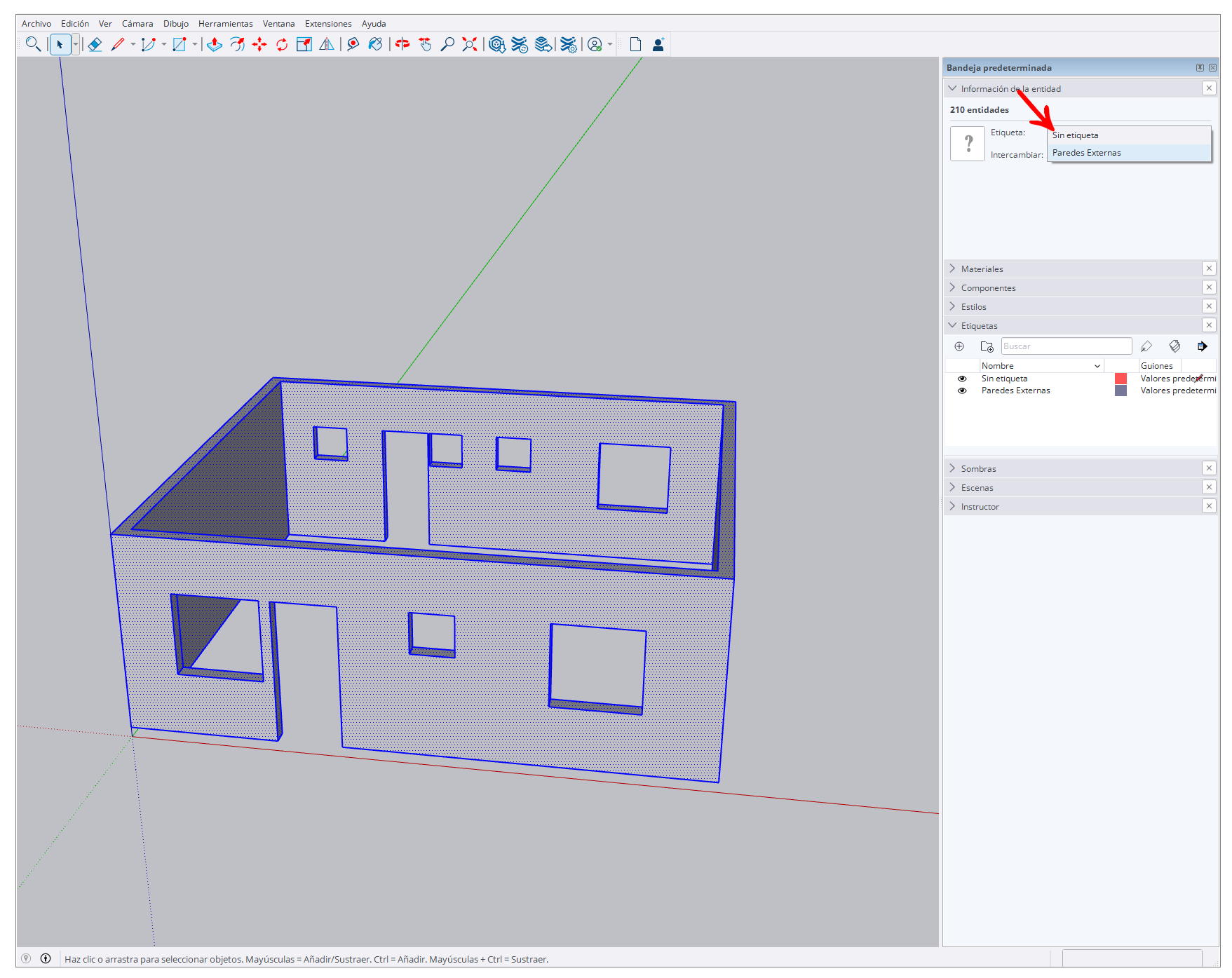

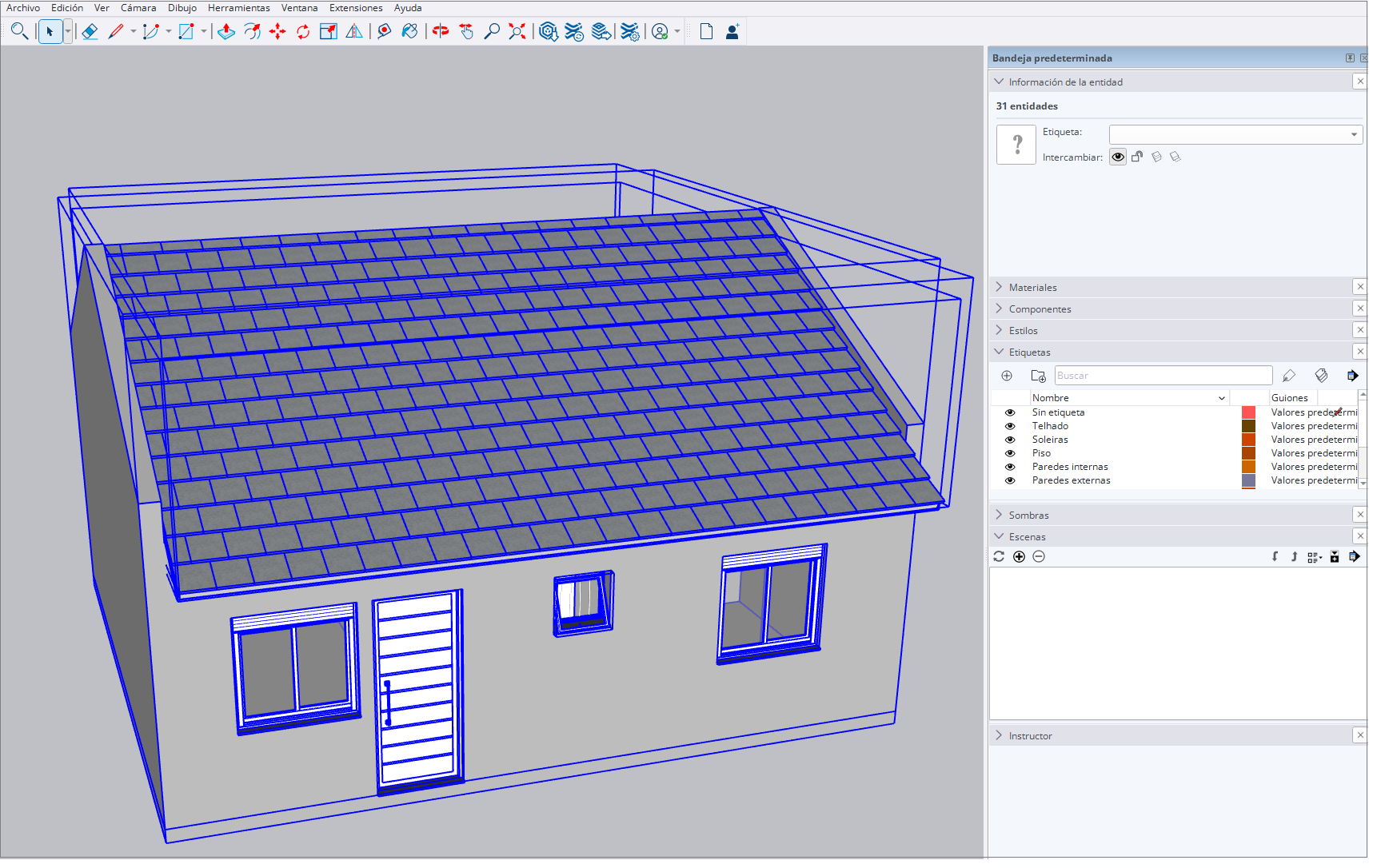

2. Con las entidades seleccionadas, en la barra derecha, seleccione la etiqueta deseada.
-
Restricciones de Capas
Paredes
Para realizar la importación de las Paredes, es necesario que el archivo de SketchUp siga algunas reglas:
-
Las entidades deben ser rectangulares y bien definidas, sin líneas sobrantes o faltantes.
-
Las entidades deben tener las caras superiores niveladas horizontalmente.
Piso
Para realizar la importación del Piso, es necesario que el archivo de SketchUp siga algunas reglas:
-
La capa del piso debe tener solo un objeto completo, sin ítems sueltos o incompletos (caras o líneas faltantes/sobrantes).
-
La capa del piso no puede tener escalones ni variaciones de altura.
Elementos de decoración
Para importar Elementos de decoración, los objetos de SketchUp deben cumplir las siguientes reglas:
- Los objetos no pueden tener caras sueltas.
- Los objetos deben ser Componentes o Grupos.
IMPORTANTE: Verifique la sección Ejemplos de proyectos no aptos para la importación para entender errores comunes que pueden provocar fallas en la importación, más información aquí.
Procedimientos Opcionales
Para aumentar las posibilidades de una conversión exitosa del proyecto, se recomienda seguir los pasos a continuación:
Lleva las entidades al origen:
1. Seleccione todas las entidades del proyecto.

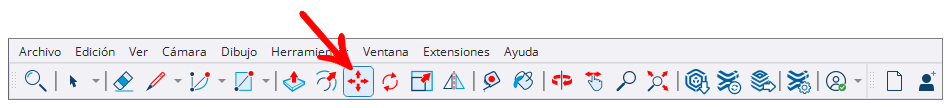

2. Seleccione la herramienta mover.

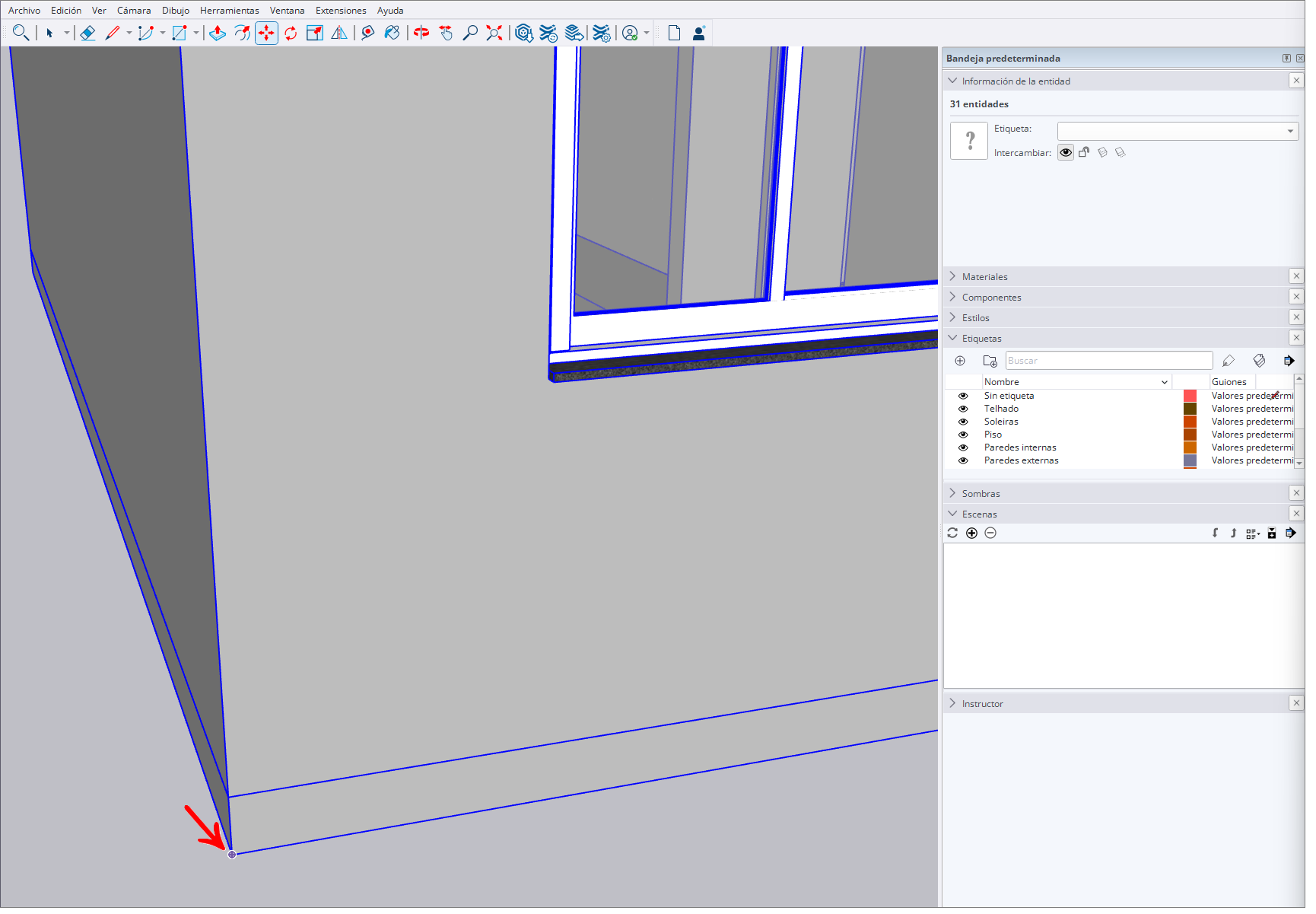

3. Seleccione un punto como origen; se recomienda el punto más a la izquierda y el más bajo.

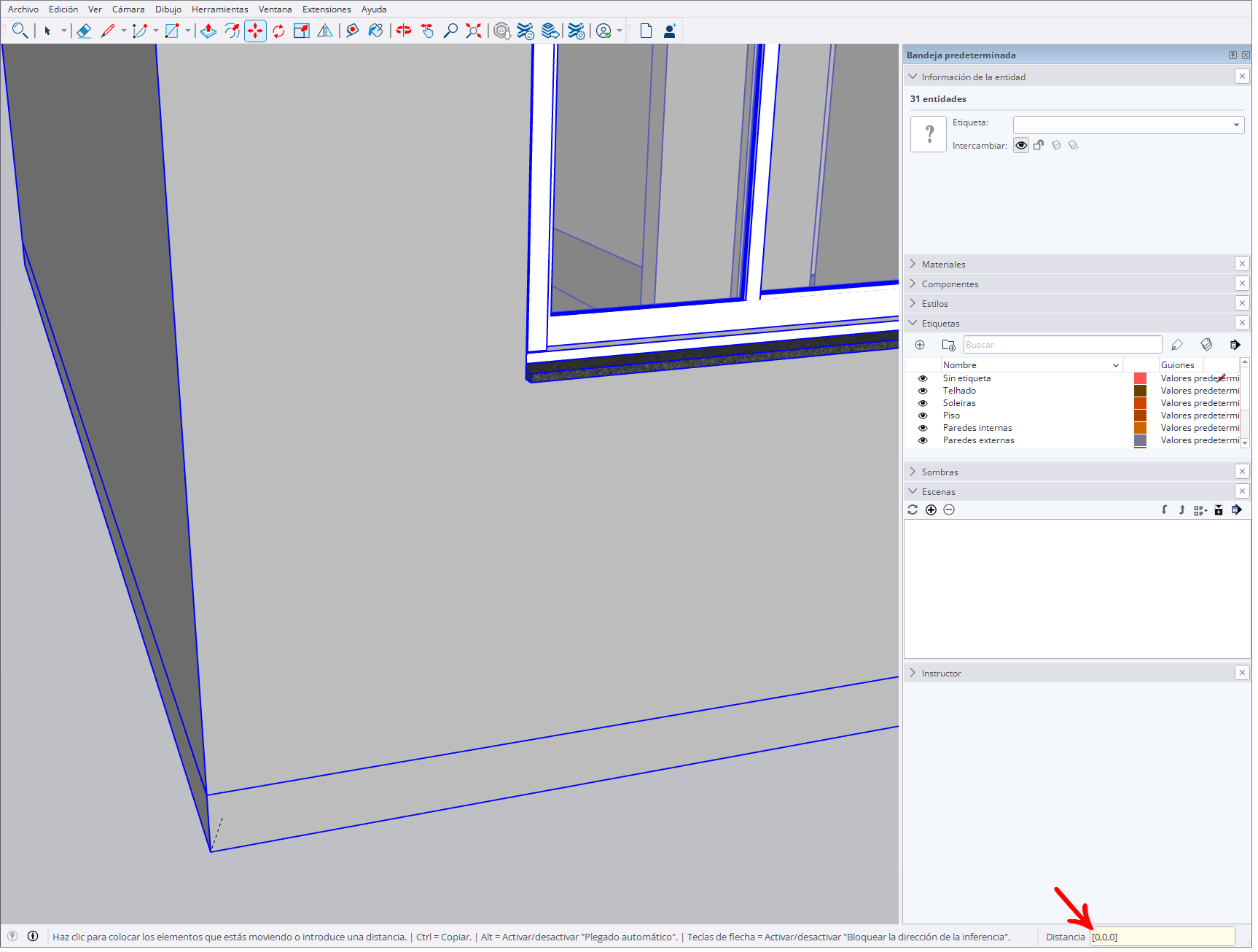

4. Con el punto seleccionado, escriba [0,0,0] con los corchetes y presione Enter.
5. Las entidades están en el origen si van apareciendo directrices.
Evitar grupos/componentes anidados en capas de muro
Para que las capas de muro se conviertan correctamente, evite utilizar grupos o componentes anidados (es decir, dentro de otros grupos/componentes).
Para eliminar el anidamiento:

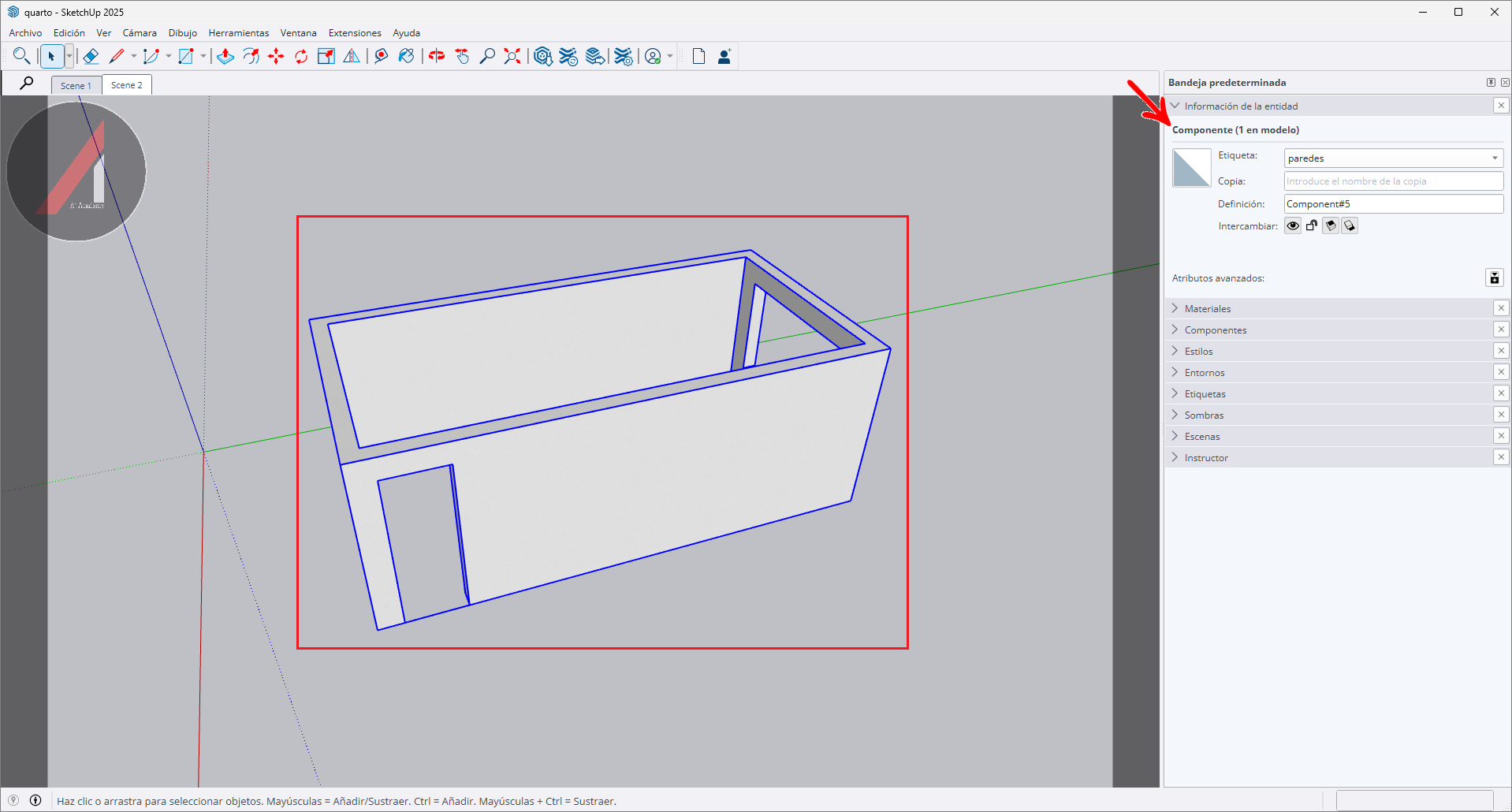

1. Selecciona las entidades de la capa y verifica si forman parte de un grupo o componente.

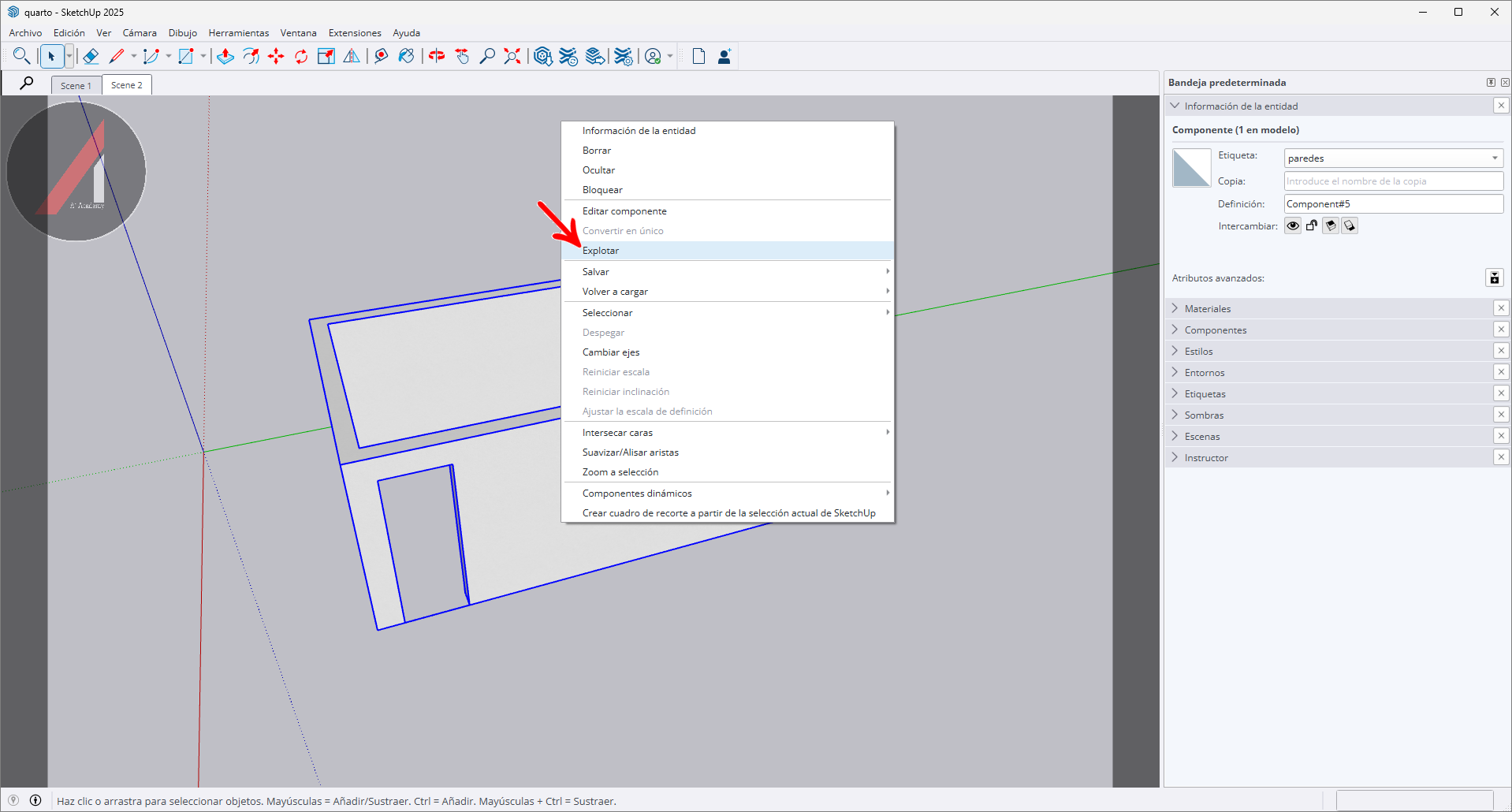

2. Haga clic con el botón derecho sobre las entidades y selecciona Explotar.
3. Repite este proceso hasta que quede solo un nivel de grupo/componente o hasta que las entidades estén completamente desagrupadas.

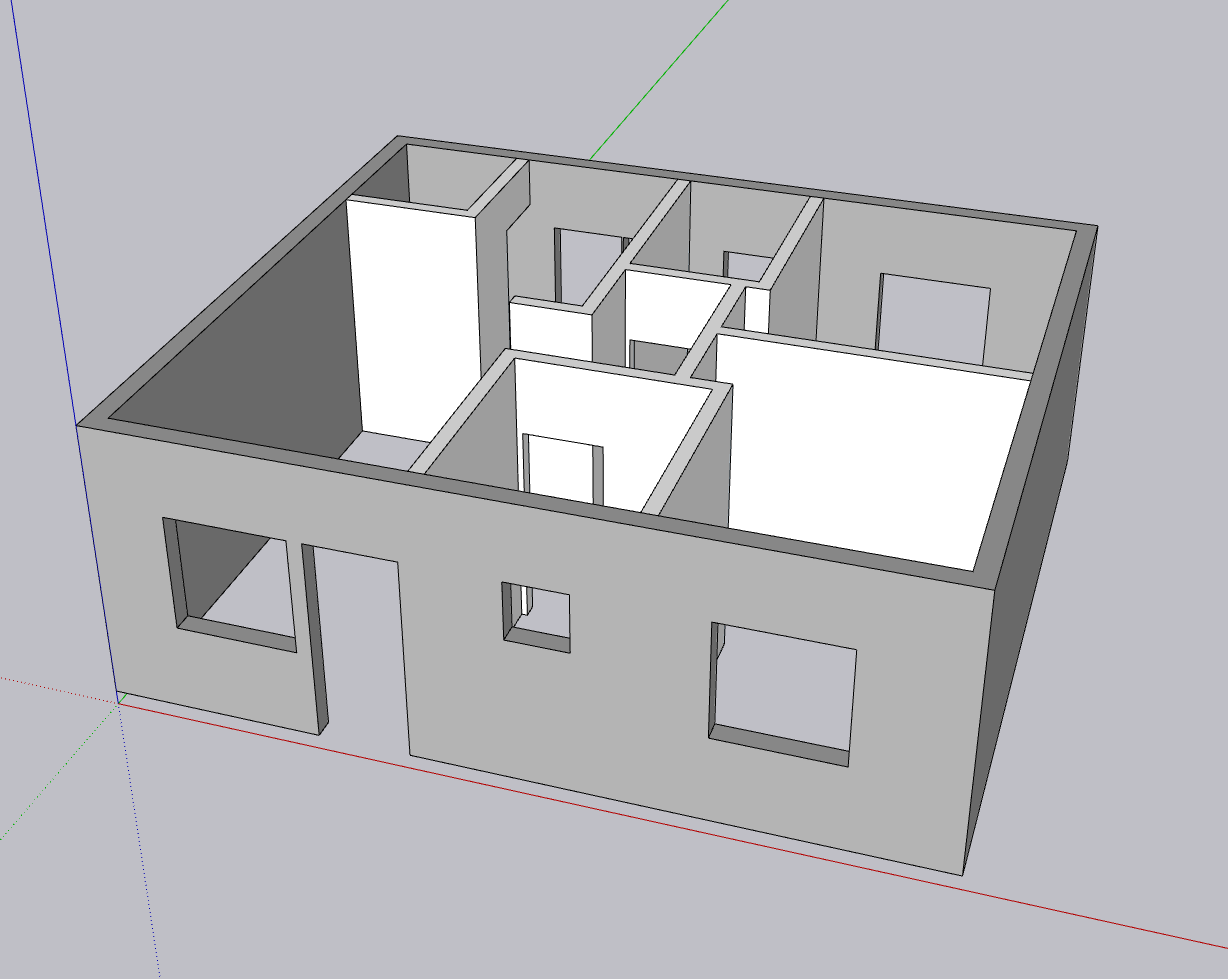

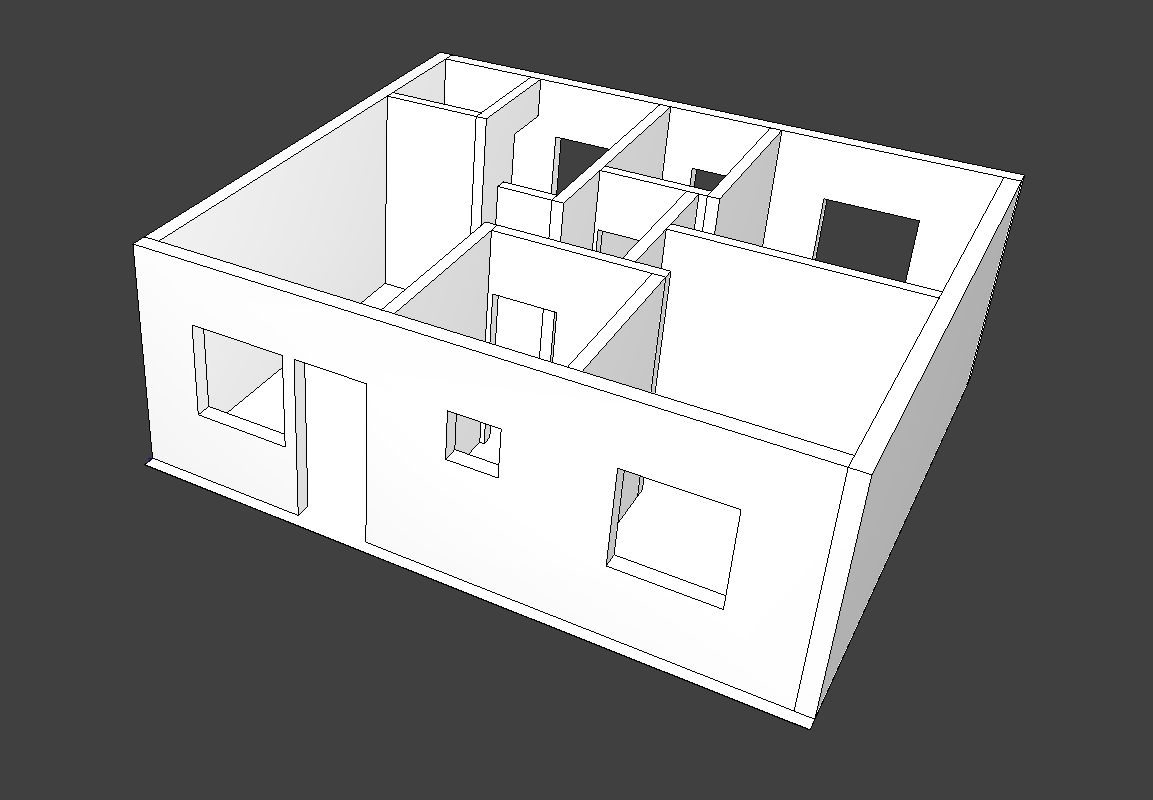

Ejemplos de proyectos importados con éxito
Aquí enumeramos algunos ejemplos de proyectos que se importaron a Promob.

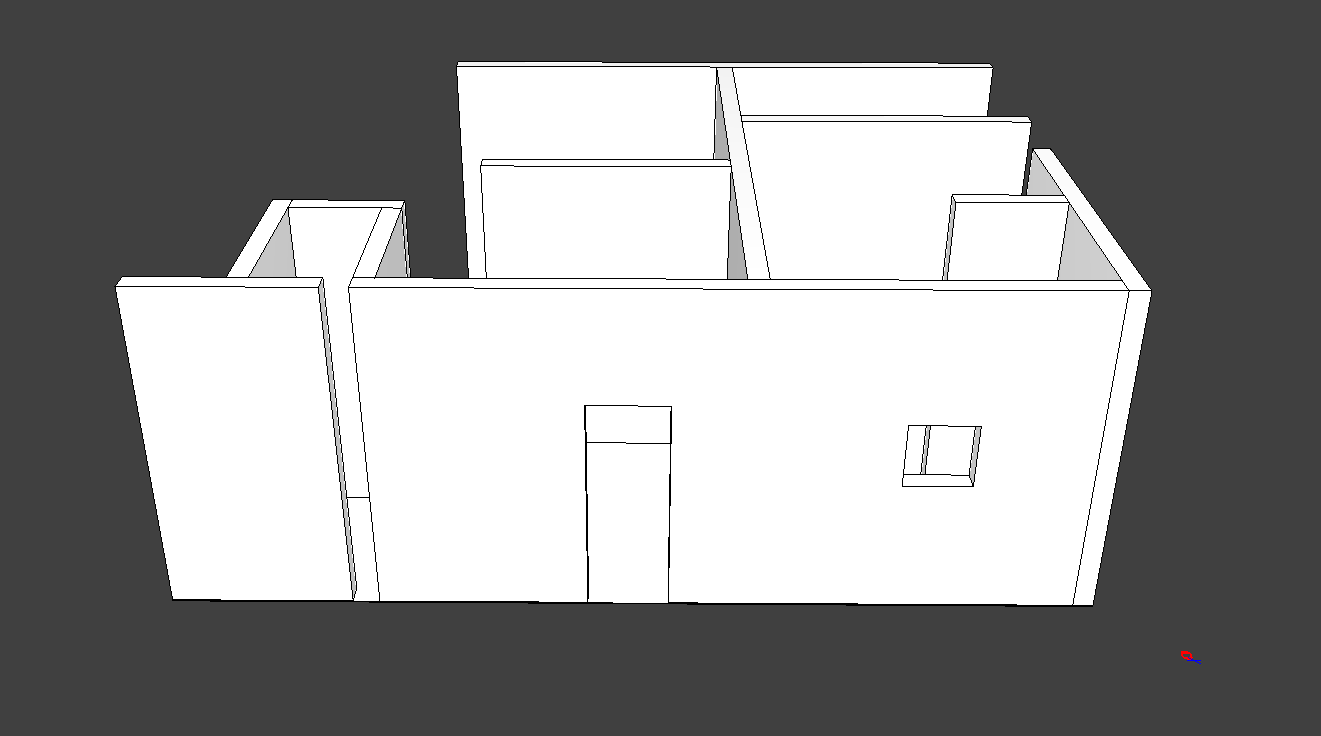

- Proyecto 01
- Proyecto 02
Ejemplos de proyectos no aptos para la importación
Aquí enumeramos algunos ejemplos de entidades de SketchUp que no se recomiendan para importar a Promob:

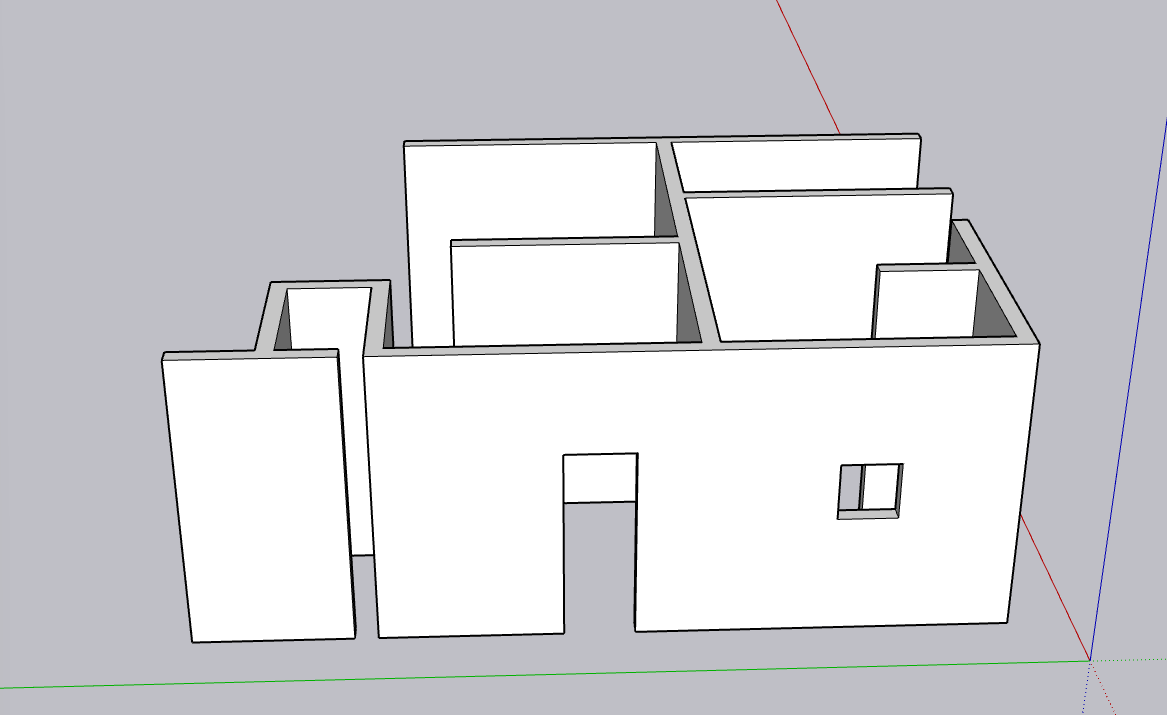

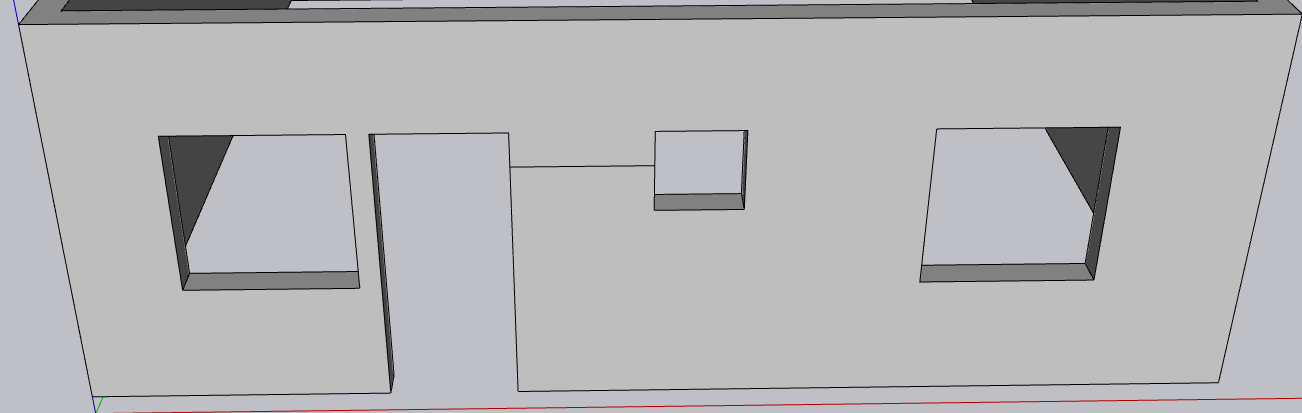

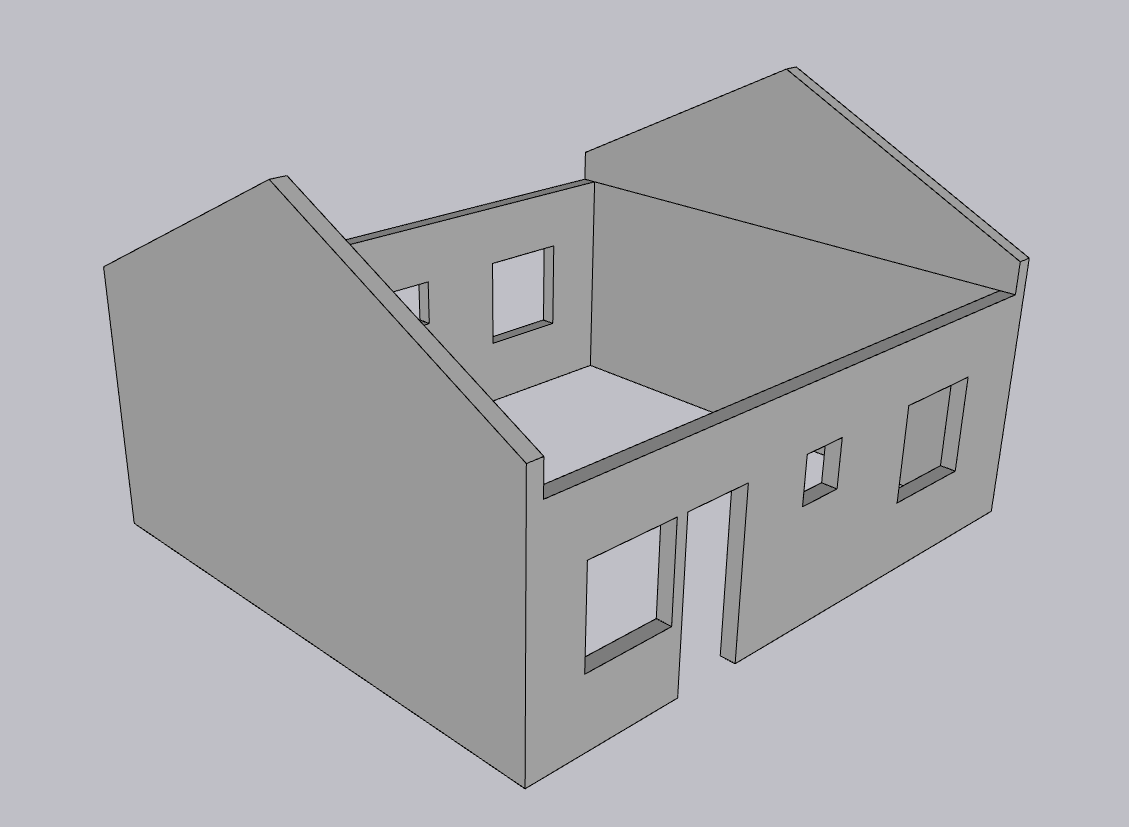

1. Las paredes triangulares no se pueden convertir.

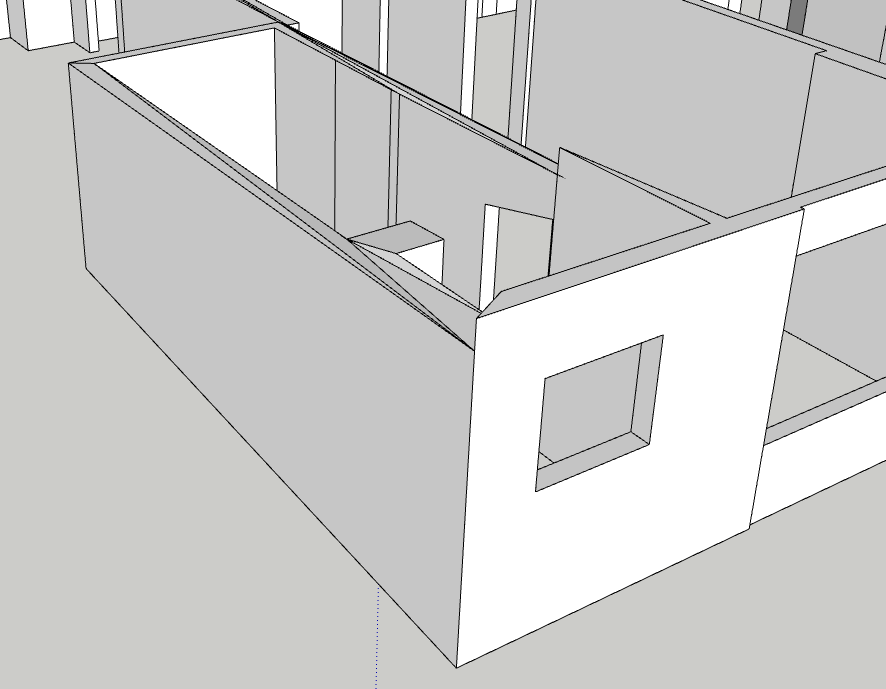

2. Líneas adicionales a los lados de las paredes.

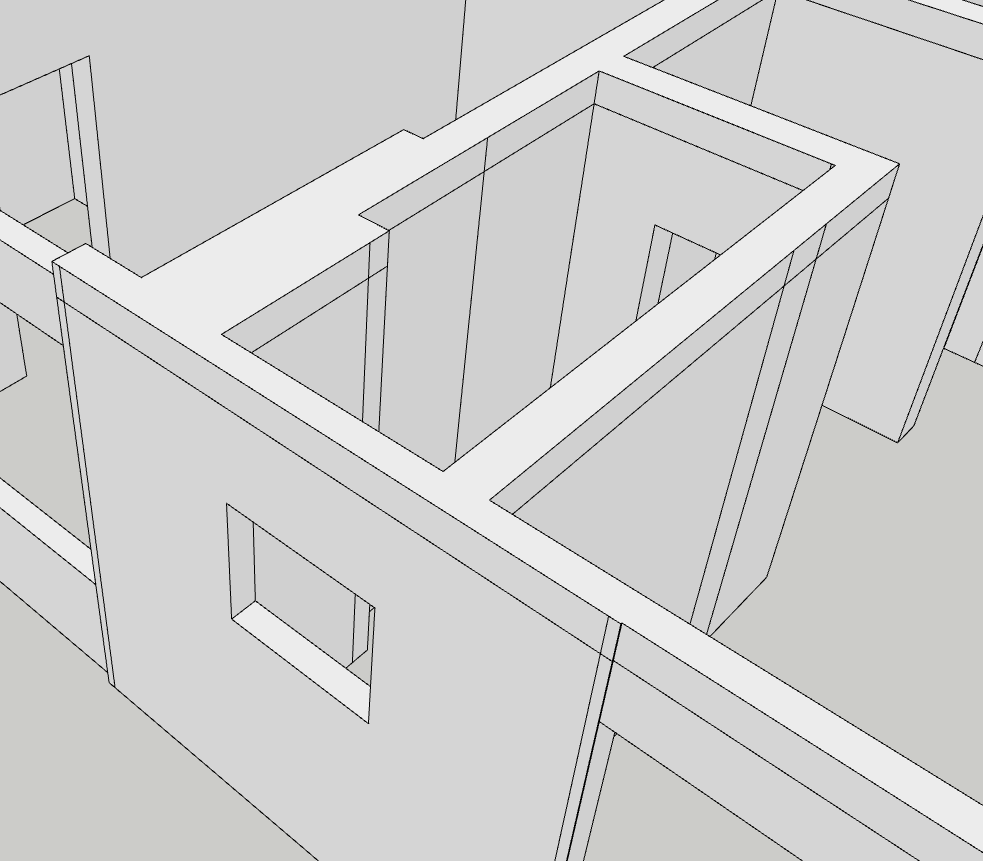

3. Formas no rectangulares e irregulares.

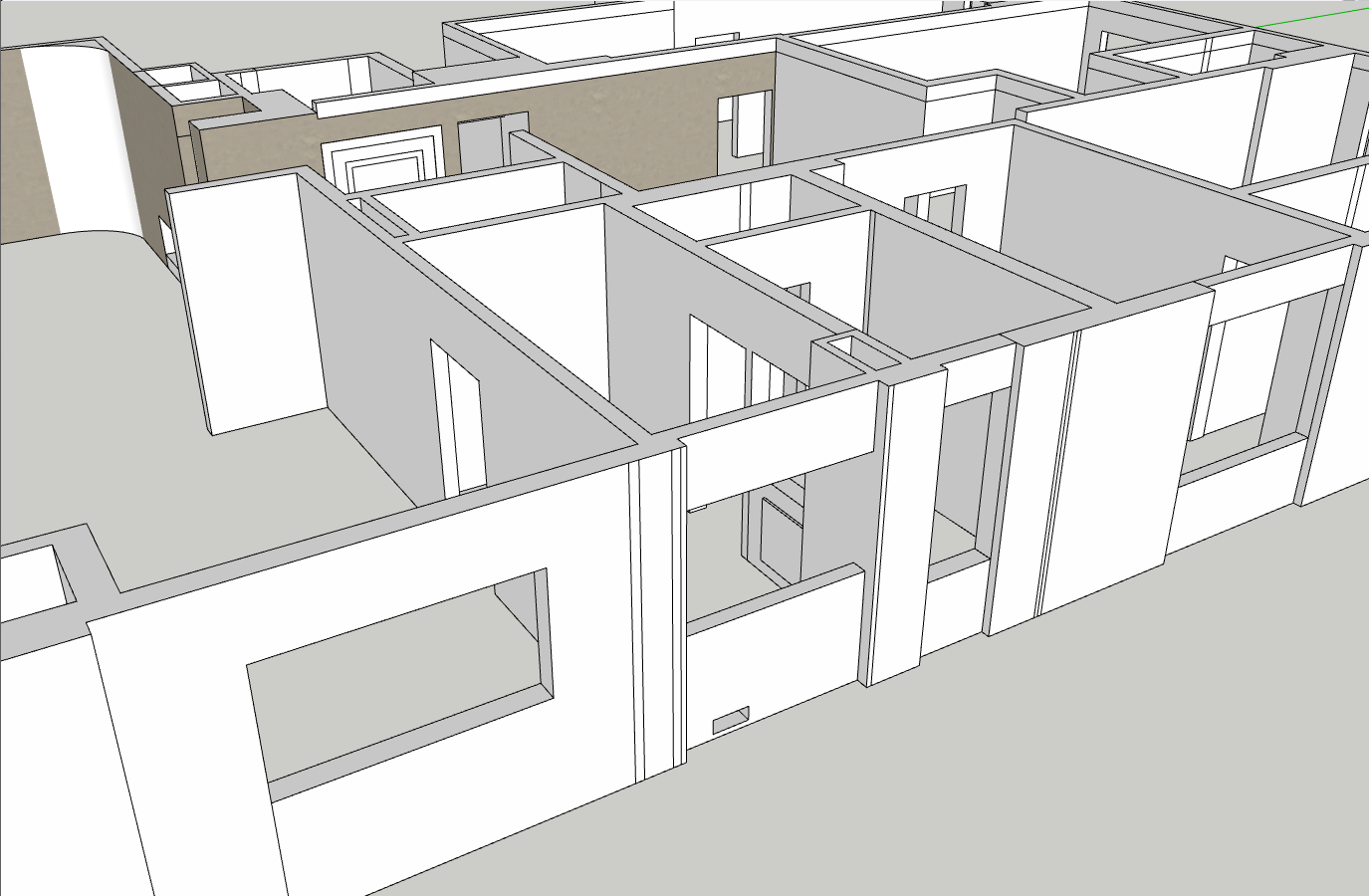

4. Formas muy complejas que las paredes de Promob no pueden soportar.

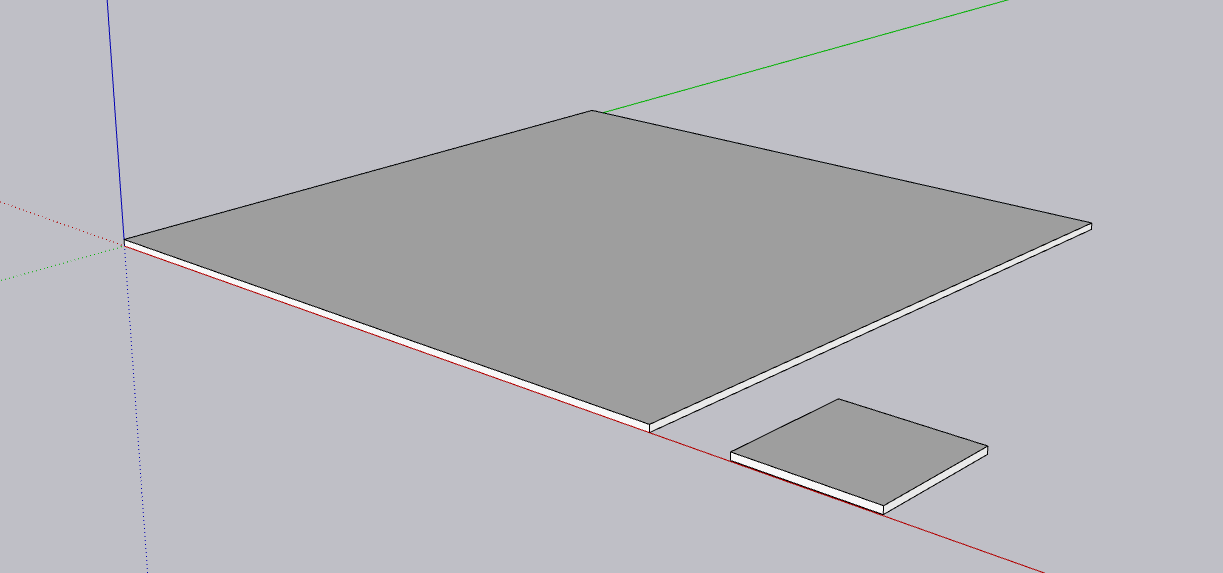

5. Piso con más de un objeto.

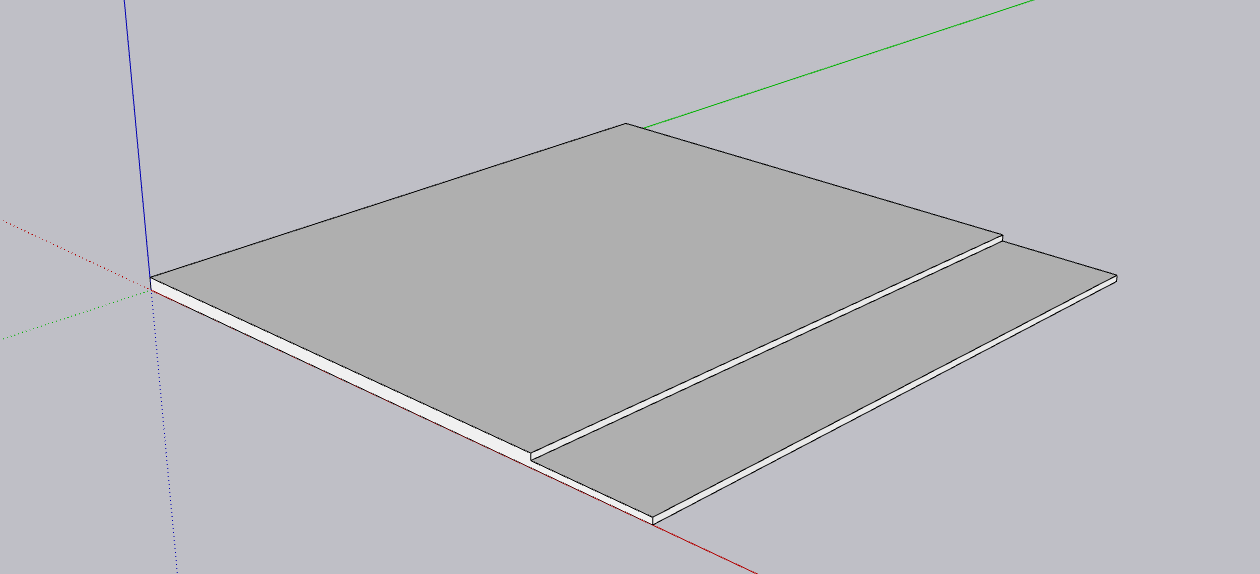

6. Piso con peldaños.
