Quando um ambiente é projetado, normalmente são utilizados módulos com a mesma profundidade, altura, espessura de painéis ou chapas, distância de folgas e encaixes. Para facilitar estas configurações, o Promob disponibiliza a ferramenta Configuração de Dimensões.
Através de uma série de variáveis o Promob permite realizar ajustes nas medidas padrões das linhas. É possível definir antes de começar a modular, ou após finalizar o projeto, qual a altura dos balcões inferiores, profundidade dos armários, entre outras configurações.
Esses ajustes podem ser realizados a cada projeto e tem o intuito de agilizar o processo, uma vez que o usuário não precisa alterar as dimensões de módulo por módulo.
Neste artigo são abordados os seguintes assuntos:
Como acessar o Configurador de Dimensões
Como salvar e acessar configurações
Como renomear as configurações
Como duplicar as configurações
Como transferir as configurações (manual)
Como aplicar as configurações salvas
Especificação das configurações
Como acessar o Configurador de Dimensões

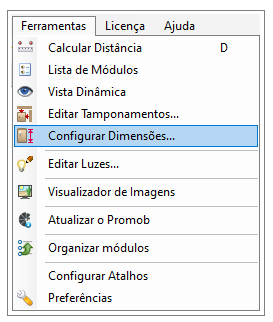

1. Acesse o ambiente 3D do Promob e clique no botão Configurar de Dimensões na barra de ferramentas superior ou o menu Ferramentas - Configurar Dimensões
Como salvar e acessar as configurações no Configurador de Dimensões

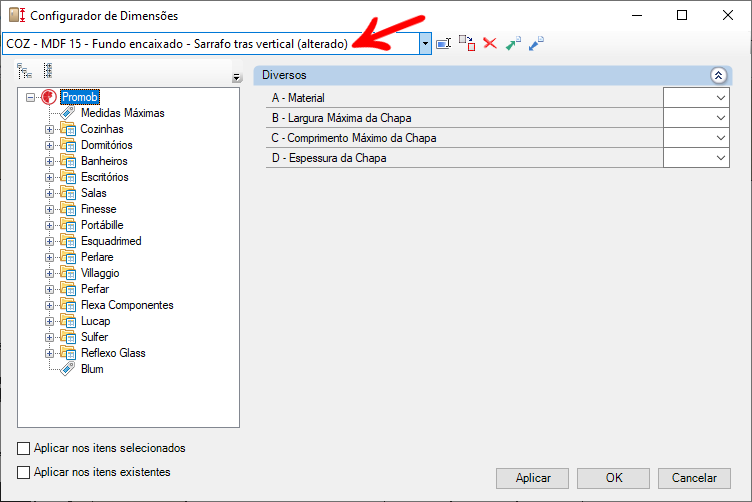

1. As alterações realizadas no Configurador de Dimensões são salvas automaticamente após a primeira alteração. A palavra alterado, ao final do nome da configuração, identifica qual configuração foi alterada.

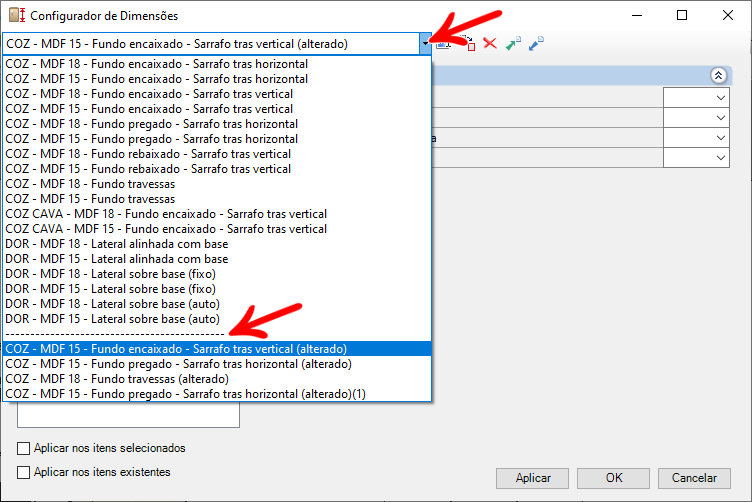

2. Ao clicar na seta indicada, as configurações acima da linha pontilhada são as configurações padrões da Promob. As que estão localizadas abaixo da linha pontilhada, são as configurações alteradas pelo usuário.

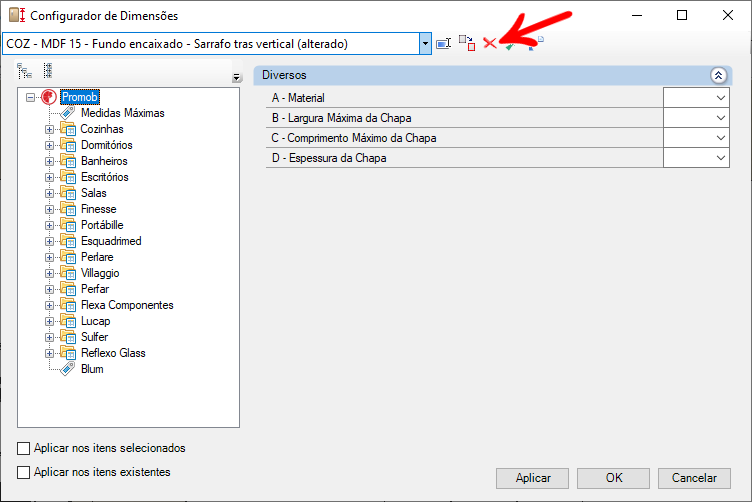

3. Para excluir uma configuração, com ela selecionada, clique em Excluir. Lembrando que serão permitidas as exclusões apenas de configurações alteradas. As configurações de sistema não podem ser excluídas.

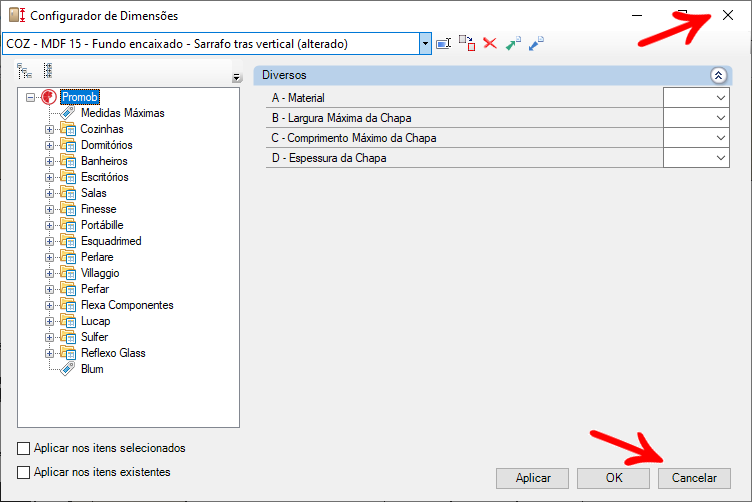

4. Para cancelar as alterações realizadas, clique na opção cancelar ou fechar. Todas as alterações feitas serão canceladas.

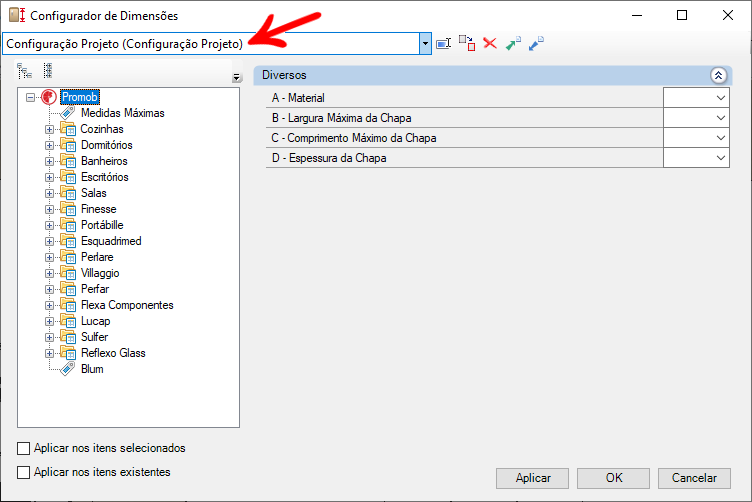

IMPORTANTE: o Promob salva as configurações de dimensões que foram realizadas no projeto juntamente com o arquivo .promob. Dessa forma, quando o projeto é aberto em outros computadores, caso não seja encontrada uma configuração compatível, as configurações são exibidas na opção Configuração Projeto.
Como renomear as configurações editadas no Configurador de Dimensões

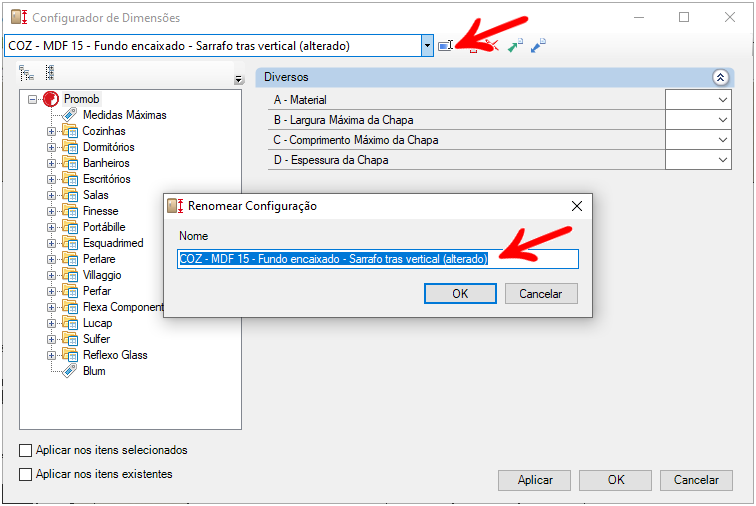

1. Ao localizar a configuração desejada, clique no botão renomear e na tela aberta, insira o novo nome da configuração. Após, clique em OK.
Como duplicar as configurações no Configurador de Dimensões

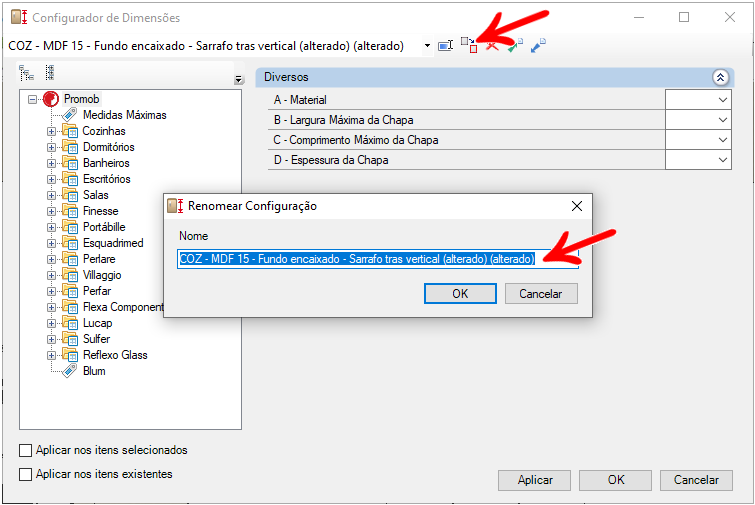

1. Selecione a configuração desejada e clique na opção Duplicar Configuração.
2. Informe o nome da configuração e clique em OK.
Como transferir configurações realizadas no Configurador de Dimensões para outros computadores (manual)
| IMPORTANTE: A pasta ProgramData pode estar oculta no Windows. Caso não consiga localizá-la, consulte o artigo Como exibir arquivos e pastas ocultos no Windows antes de prosseguir com o procedimento. |
1. Feche o Promob.
2. Acesse o diretório: C:\ProgramData\Procad\Promob Professional
3. Localize e copie a pasta Attributes.
4. Salve a pasta em um dispositivo de armazenamento para transferi-la posteriormente para outro computador.
5. No computador de destino, com o Promob fechado, acesse o diretório: C:\ProgramData\Procad\Promob Professional
6. Renomeie a pasta Attributes existente para Attributes_2.
7. Copie a pasta Attributes salva no dispositivo de armazenamento para este diretório.
Como aplicar as configurações do Configurador de Dimensões nos módulos e projetos

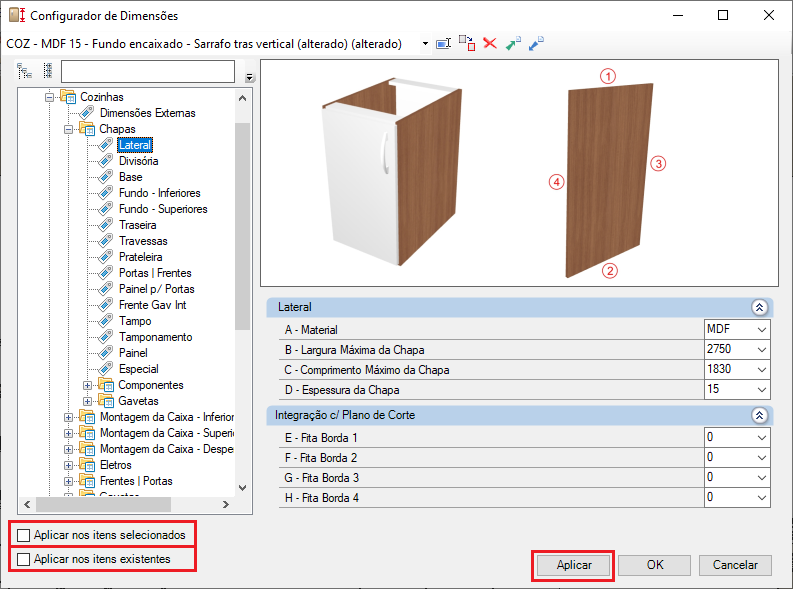

O Configurador de Dimensões permite aplicar as alterações realizadas de três formas. As opções são:
Aplicar: as configurações realizadas são aplicadas nos próximos itens a serem inseridos no projeto. A configuração selecionada ficará como padrão para os próximos projeto
Aplicar nos itens selecionados: as configurações realizadas são aplicadas nos itens selecionados no ambiente e também nos próximos itens a serem inseridos
Aplicar nos itens existentes: as configurações realizadas são aplicadas em todos os itens do ambiente e também nos próximos itens a serem inseridos.
