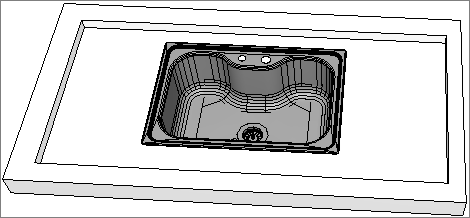

Em determinados cenários, é necessário permitir o reprocessamento de módulos inseridos em superfícies geradas por cortes em geometrias aninhadas.
Para controlar esse comportamento, utiliza-se o atributo CanDrillNestedEntities.
Funcionamento do Atributo
O atributo CanDrillNestedEntities define se o sistema deve ou não realizar o reprocessamento das geometrias em situações específicas, como reabertura do projeto ou cópia de entidades.
Valores possíveis:
True (Verdadeiro): força o reprocessamento das furações ao reabrir o projeto ou ao copiar entidades que contenham geometrias aninhadas com módulos inseridos.
False (Falso) ou não aplicado: não realiza o reprocessamento nas situações acima.
Comportamento Esperado
Com atributo = True: ao copiar entidades ou reabrir o projeto com geometrias aninhadas, o sistema executa o reprocessamento das furações.
Com atributo = False ou não configurado: o reprocessamento não é realizado.
Como cadastrar o atributo
Passo 1 - Acessar o cadastro
1. Acesse o menu Cadastro - Sistema - Atributos.
2. Em entity.attributes, selecione o grupo Entidade.
3. Clique em Novo - Criar Atributo.

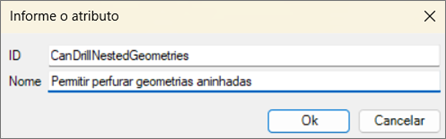

Passo 2 - Informações básicas
1. Preencha os campos:
ID: CanDrillNestedGeometries
Nome: permitir perfurar geometrias aninhadas
Passo 3 - Configuração do Atributo
1. Configure os seguintes parâmetros:
Definição
ID:
Nome:
Descrição:

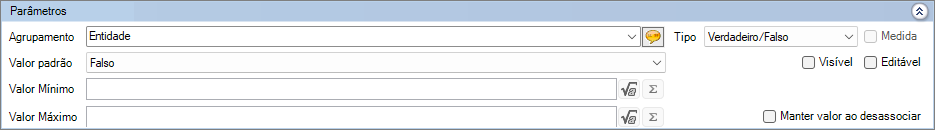

Parâmetros
Agrupamento: entidade
Tipo: verdadeiro/Falso
Valor Padrão: falso
Valor Mínimo:
Valor Máximo:
Medida:
Visível:
Editável:
Manter valor ao desassociar:
Assistente
Categoria:
Ordem:
Comportamento:
Marque as seguintes opções:
Criação automática.
Atualização dinâmica.
Propriedade avançada.
Salvar junto ao projeto.
IMPORTANTE: Todas as demais opções não citadas devem permanecer desmarcadas.
Passo 4: Aplicar alterações
1. Clique em Atualizar.
2. Reinicie o Promob para aplicar as configurações.
Dicas de uso
Utilize o valor True apenas quando houver necessidade específica de reprocessamento de furações em cenários com múltiplas geometrias.
Sempre valide o comportamento em projetos que contenham geometrias aninhadas antes de aplicar em ambiente produtivo.
