O sentido do veio representa a orientação do padrão visual do material em relação à chapa de origem. Essa orientação precisa ser considerada durante a modelagem e a aplicação de materiais, pois a rotação e o posicionamento das peças no módulo podem fazer com que o veio seja exibido de forma diferente no ambiente 3D em relação à intenção original do projeto.
Por isso, a definição correta do sentido do material é essencial para garantir consistência visual entre o projeto técnico e a visualização tridimensional.

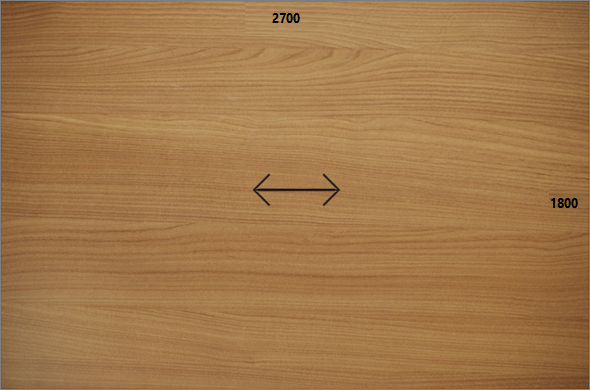

Chapa com Sentido do Veio Horizontal:

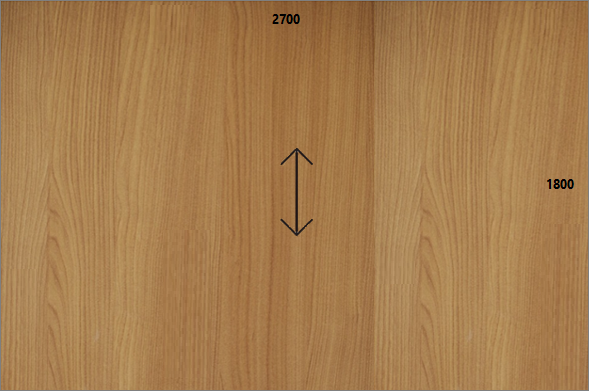

Chapa com Sentido do Veio Vertical:
Exemplo:
Para simular a aplicação de veio, utilizamos uma lateral de 700 mm × 450 mm. A peça mantém a mesma orientação no módulo; entretanto, ao aplicar um material com sentido do veio vertical, o ambiente 3D pode exibir a textura na horizontal, em função das rotações e do posicionamento da peça no módulo.

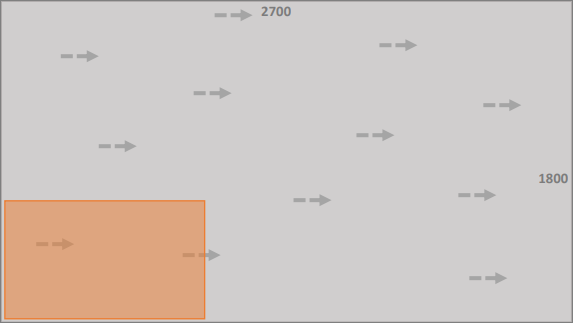

Lateral na chapa com sentido do veio horizontal:

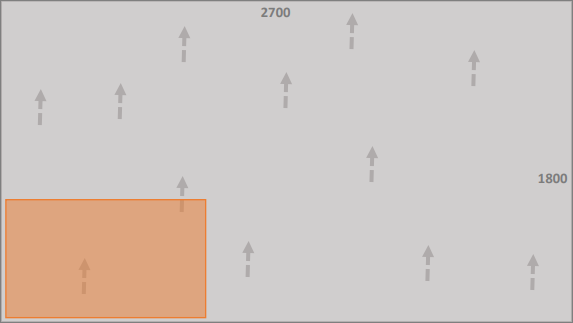

Lateral na chapa com sentido do veio vertical:
No Promob Professional, essa lateral é exibida da seguinte maneira:

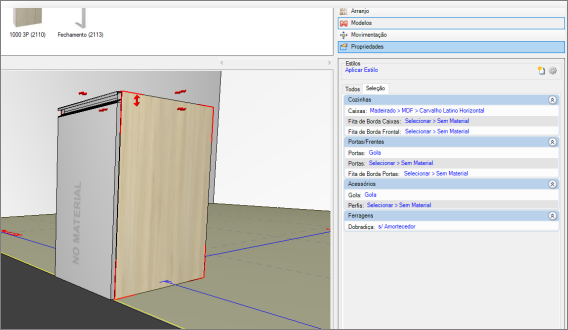

Aplicada na chapa com sentido do veio horizontal:

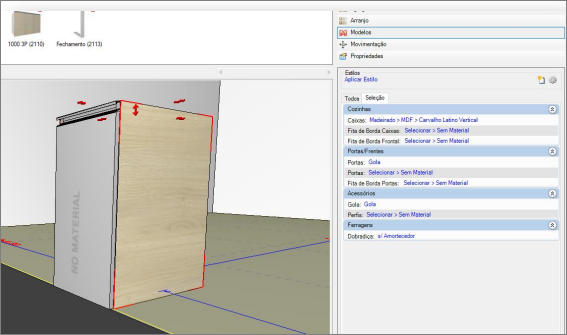

Aplicada na chapa com sentido do veio vertical:
