IMPORTANTE: Antes de prosseguir, clique aqui e consulte o artigo Gestão de Cadastro Promob e Plugin Configure, para melhor compreensão da funcionalidade.
O Perfil de LED permite adicionar um perfil de iluminação aos móveis, com definição de tamanho, cor e posicionamento.
Esse perfil pode ser inserido em itens de modulação, laterais, bases, divisórias e também em painéis avulsos, compondo o projeto conforme a necessidade.
Além da representação no projeto, o Perfil de LED participa da documentação técnica, sendo considerado na geração de rasgos, orçamento e relatórios.
Confira abaixo os detalhes desta funcionalidade.
Inserção no Ambiente

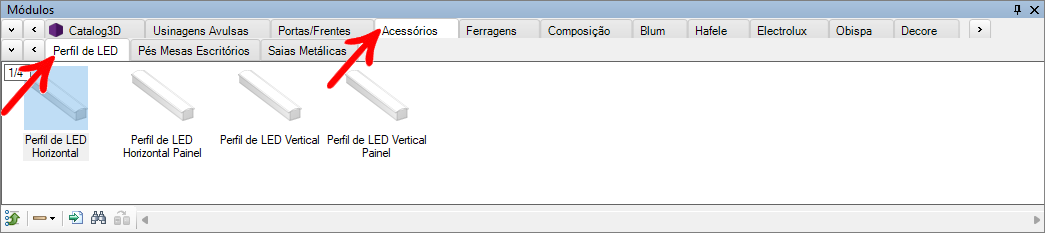

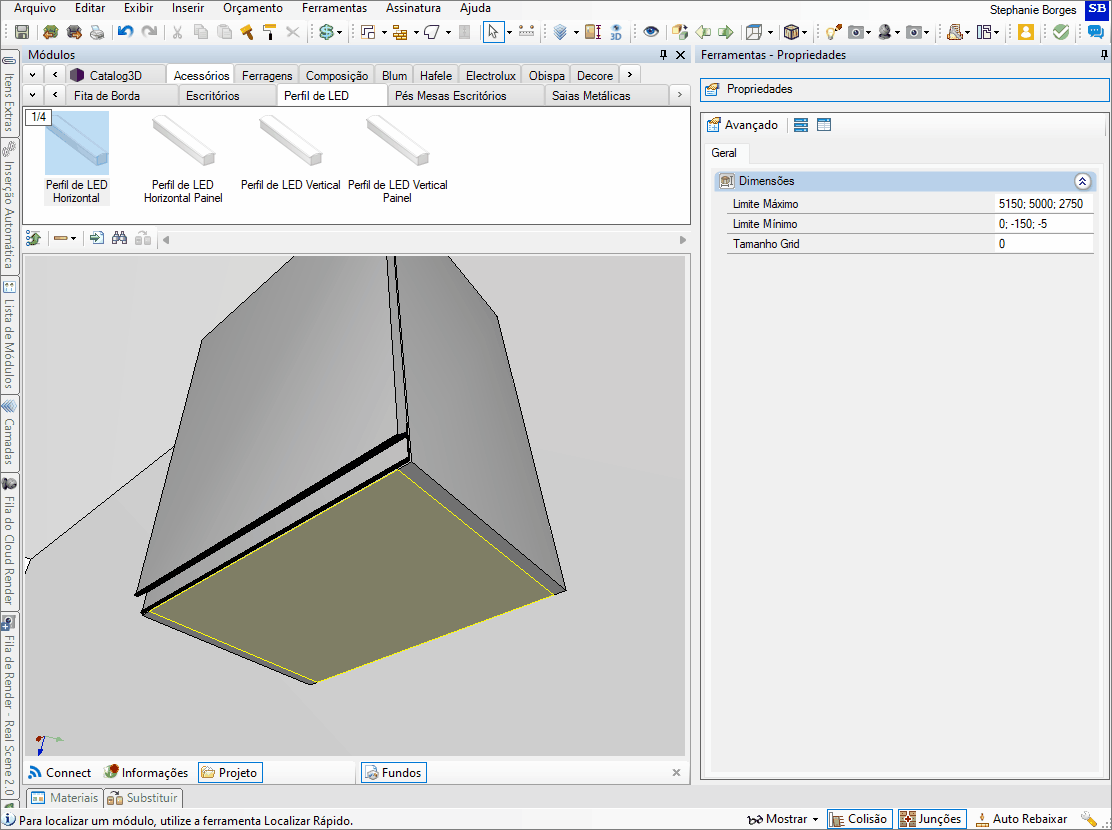

1. Com um módulo inserido no ambiente, acesse a aba Acessórios - Perfil de LED.

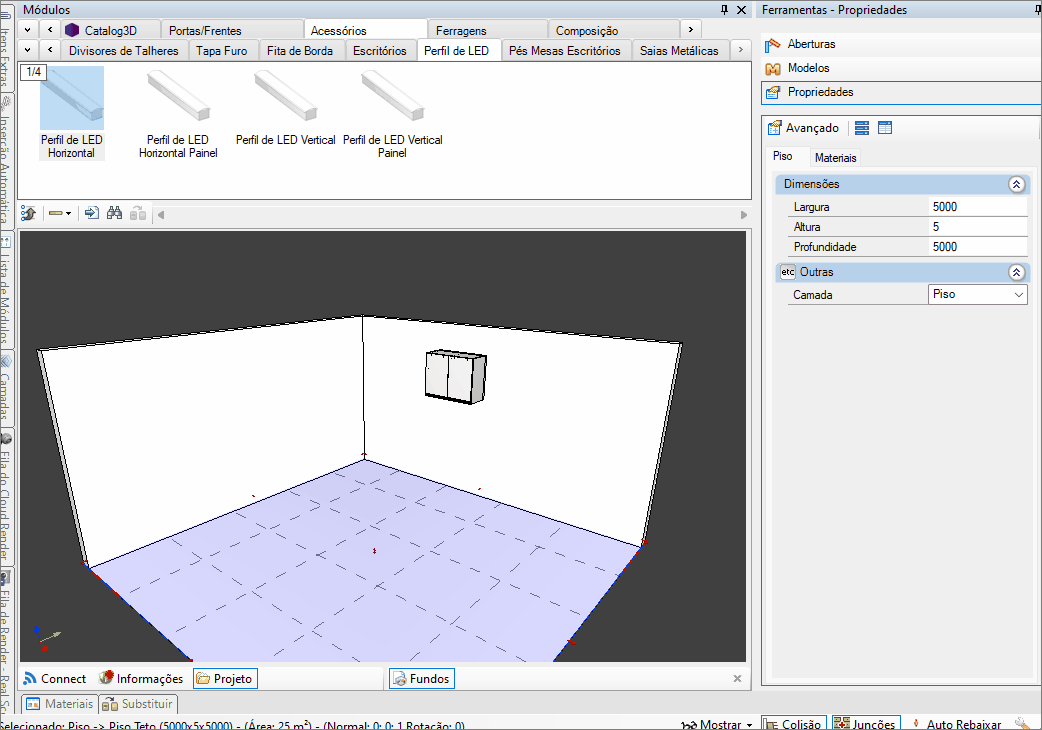

2. Pressione a tecla Ctrl e arraste o perfil até a face da peça.
3. O perfil calcula e se ajusta ao tamanho da peça.
4. Se necessário, redimensione o perfil manualmente através das setas, ou na aba de Propriedades, na lateral esquerda.
5. Movimente o perfil na peça na posição desejada.
IMPORTANTE: O Perfil de Led se ajusta ao tamanho da peça apenas em itens de forma regular que façam parte da composição de um módulo. Caso contrário, é necessário fazer o ajuste manual da posição, rotação e dimensão na aba Propriedades e Movimentação.
- São itens irregulares: bases e topos com recorte de canto L, colunas e itens avulsos da linha de Composições e Painéis.
Configurador de Dimensões

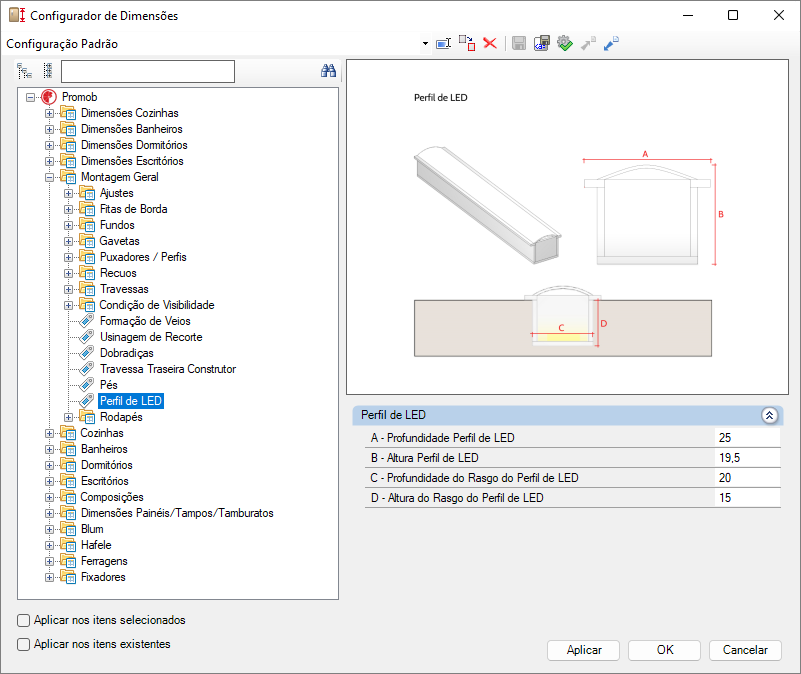

Através do Configurador de Dimensões, é possível definir o tamanho do perfil e o tamanho das folgas de rasgo do perfil.
Para as folgas do rasgo, a alteração apenas é visível no desenho técnico e não é possível identificar no ambiente 3D.
Orçamento

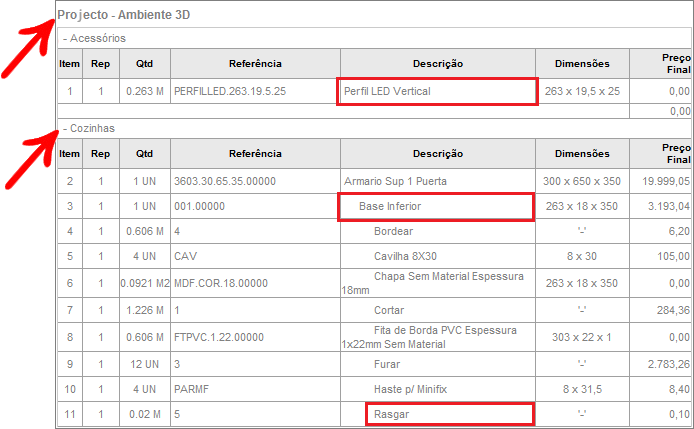

Ao gerar o orçamento do Perfil de Led, ele é exibido na lista de Acessórios, e a operação de rasgo gerada por ele é exibida como uma operação na peça em que ele foi aplicado, portanto, abaixo da peça.

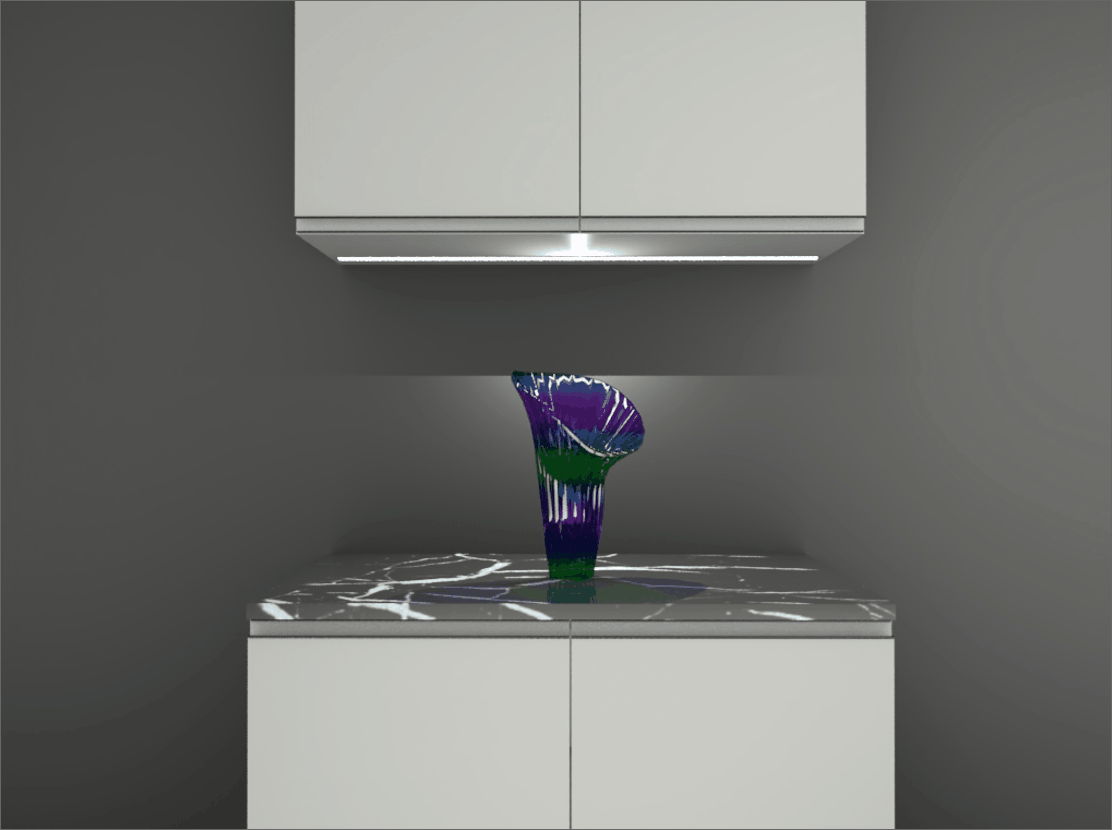

Renderização

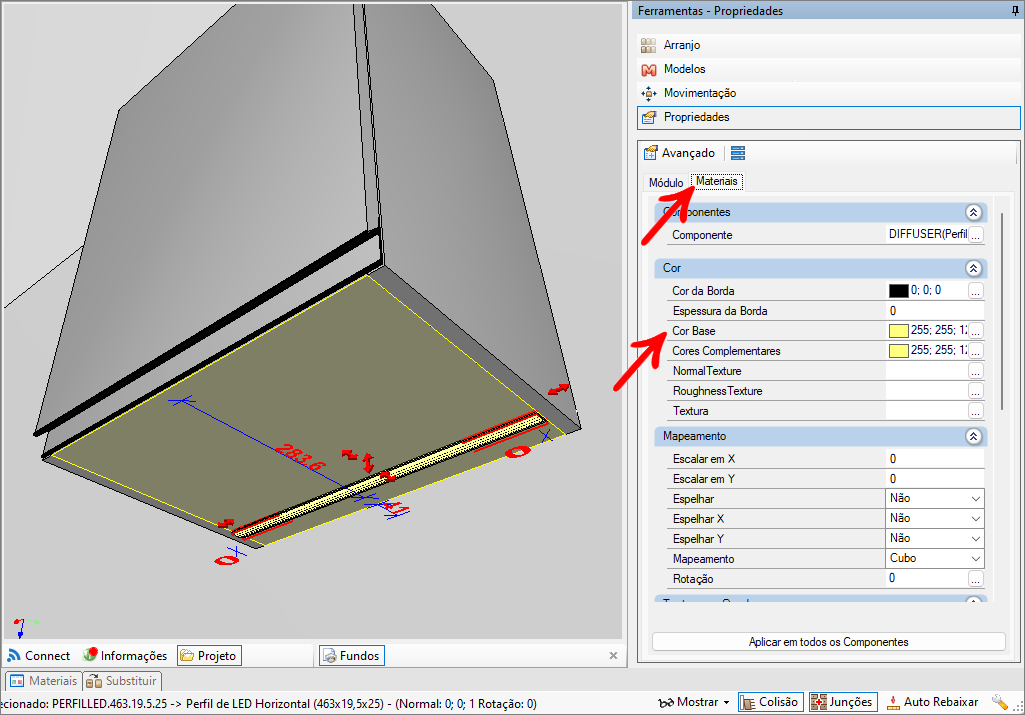

Por padrão, o Perfil de Led recebe luz emissiva para renderização. É possível alterar a coloração da luz na aba Propriedades - Materiais, além de aplicar diferentes tipos de luz emissiva na aba de MCodes.
