Este artigo explica como ajustar os limites do piso manual e automaticamente no Promob, considerando paredes ou outros itens, além de editar dimensões e réguas do piso. Também aborda a criação de um piso padrão com dimensões fixas e detalha configurações para facilitar o posicionamento de objetos no ambiente 3D.
Neste artigo verifique mais sobre o piso:
▼ Ajustar limites do piso
Após finalizar a construção das paredes, se necessário, ajuste a dimensão do piso. Para isso:

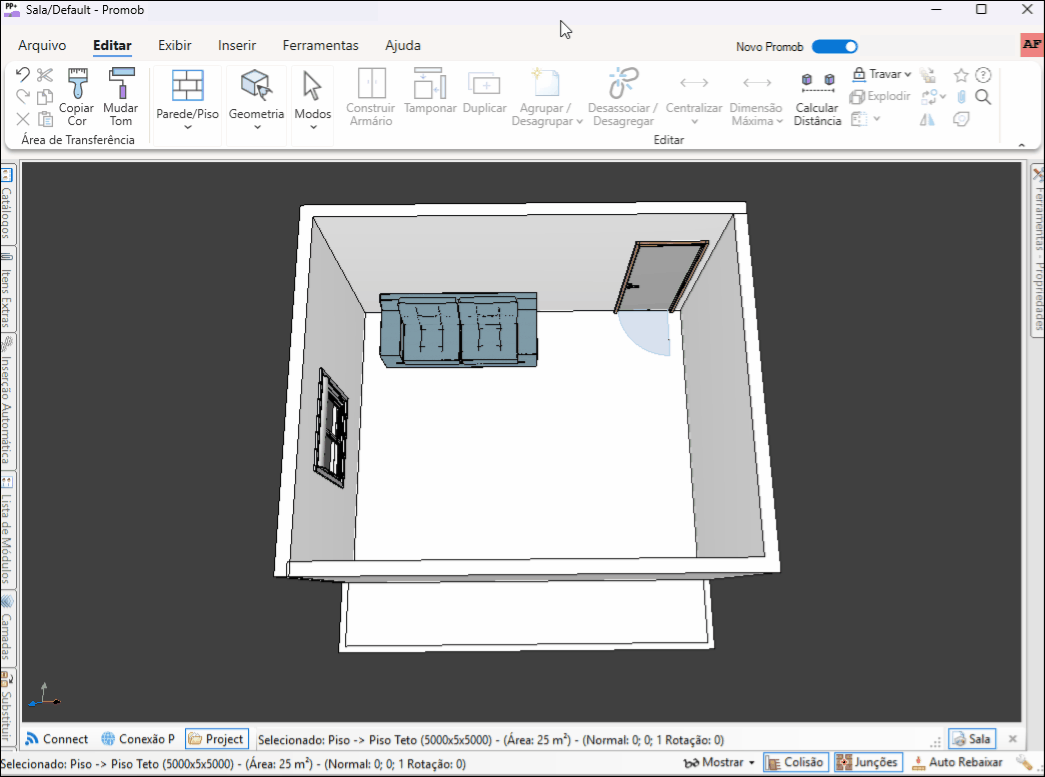

1. Com as paredes criadas, clique em Parede/Piso, selecione Ajustar Piso - Ajusta Piso.
2. O formato do piso se ajusta automaticamente conforme a dimensão total das paredes construídas.
▼ Ajustar limites do piso automaticamente
Para que o ajuste do piso seja feito automaticamente, é possível configurar através da aba Preferências do Promob e ainda definir se deve ajustar o limite considerando apenas as paredes construídas.

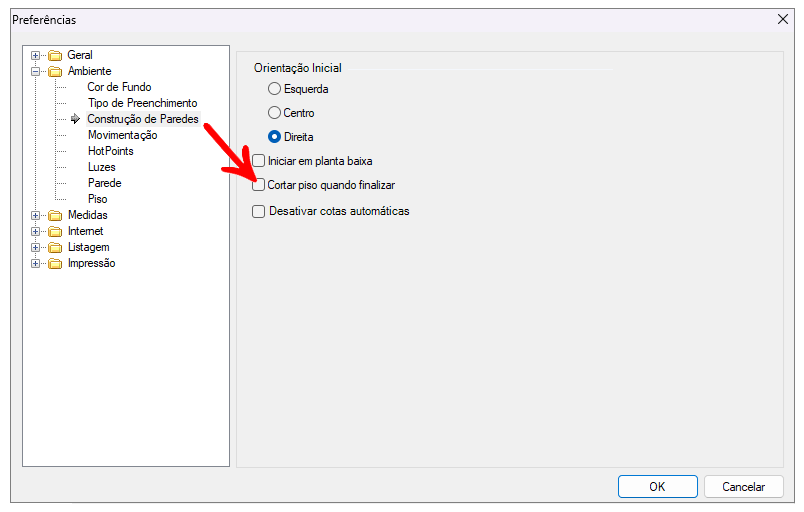

1. Na aba Preferências, acesse Ambiente - Construção de Paredes.

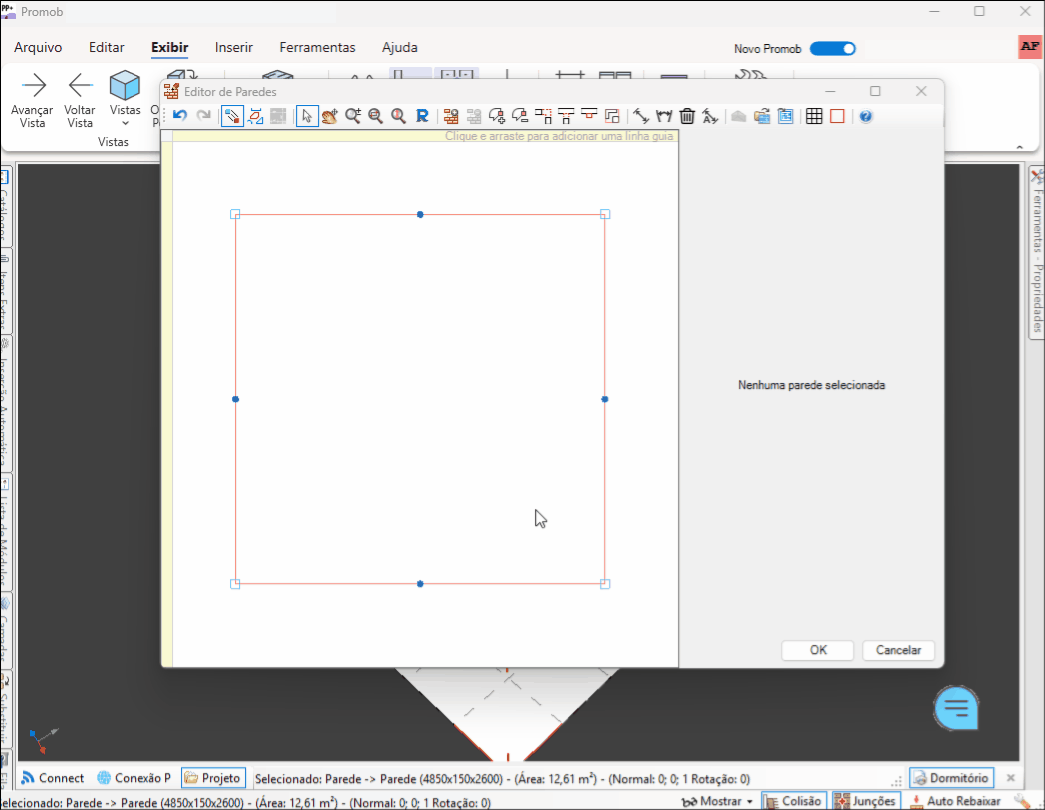

2. Marque a opção Cortar piso quando finalizar. Desta forma, ao manter esta opção marcada, ao finalizar a construção de uma parede, através do Editor de Paredes, o piso se ajusta automaticamente conforme o formato da parede.
Exemplo:

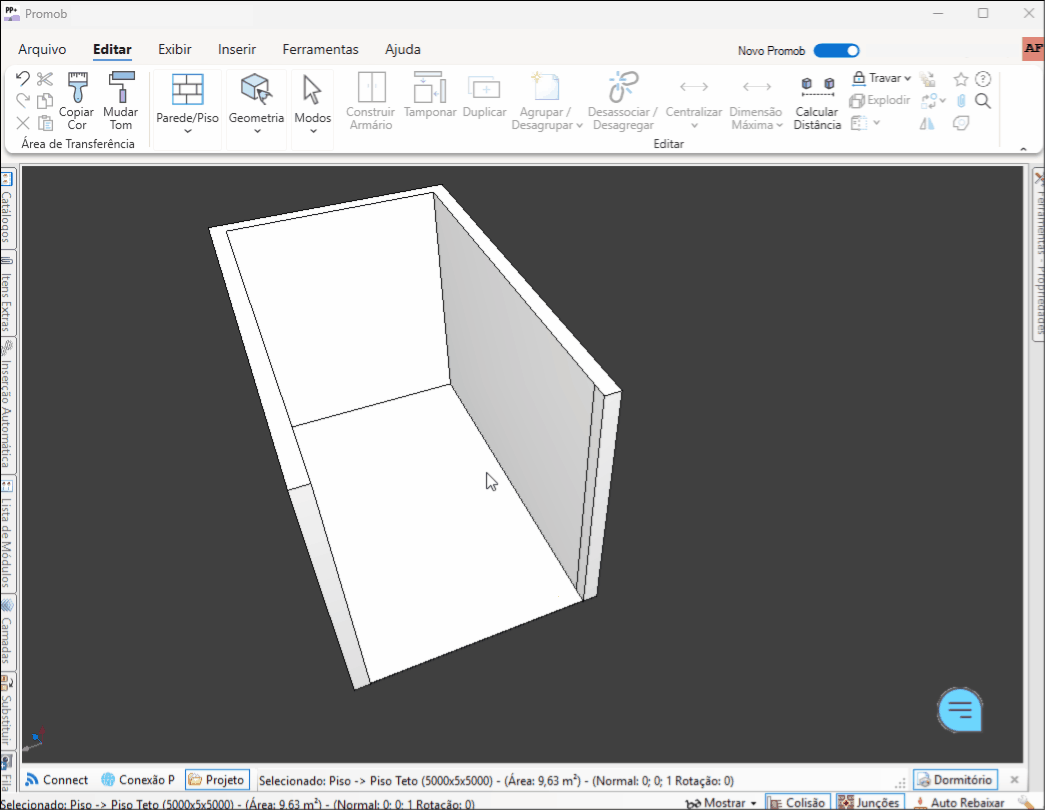

E quando há duas ou mais paredes, o piso se ajusta aos limites máximos:
▼ Considerar apenas paredes ao ajustar limites do piso

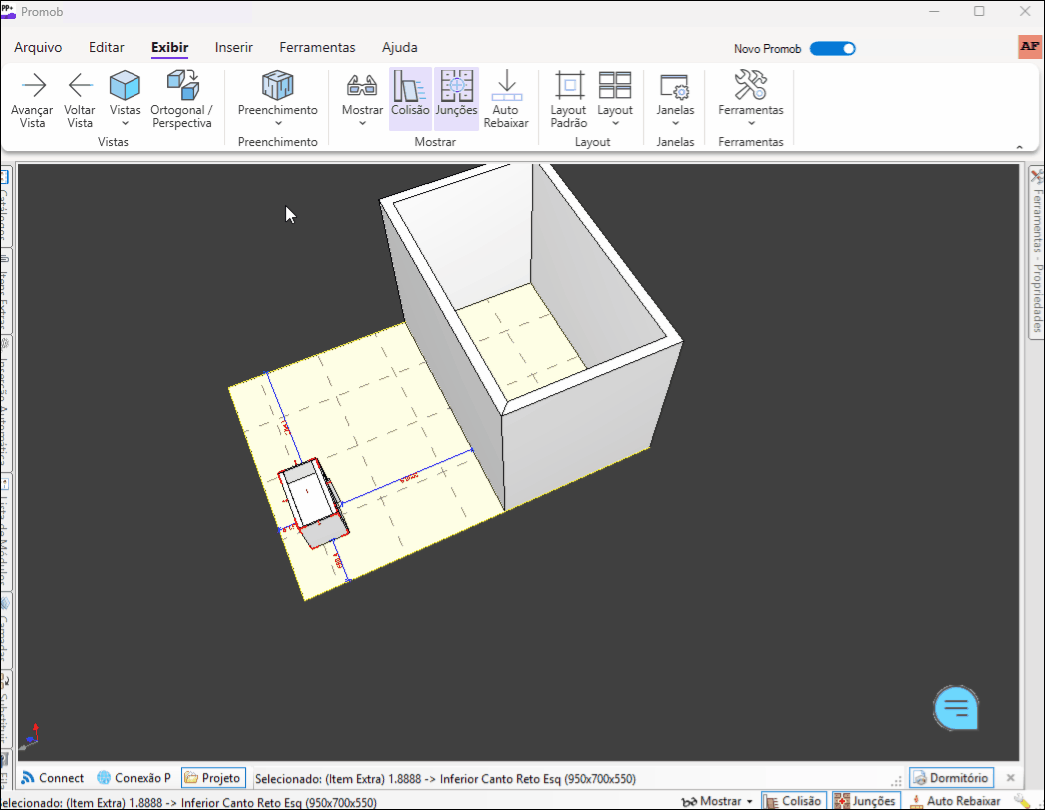

No ajuste do piso, é possível definir se os limites do mesmo serão considerados em relação às extremidades das paredes construídas, ou se serão consideradas em relação às extremidades de todos os itens que estiverem fora do limite das paredes.

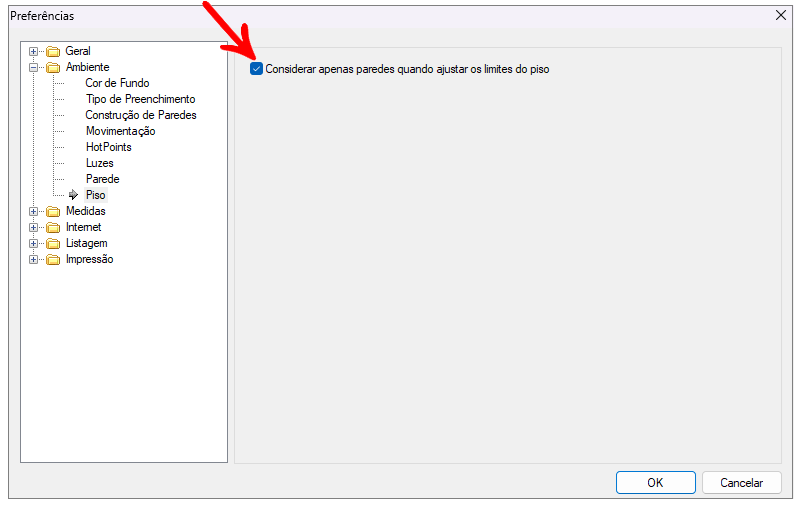

1. Na aba Preferências, acesse Ambiente - Piso.
2. Marque ou desmarque a opção Considerar apenas as paredes quando ajustar os limites do piso.
3. O piso é ajustado conforme seleção.
▼ Dimensões do piso
As dimensões do piso podem ser definidas através de duas opções, pelo Painel de Propriedades ou Setas de redimensionamento, verifique abaixo:
Painel de propriedades

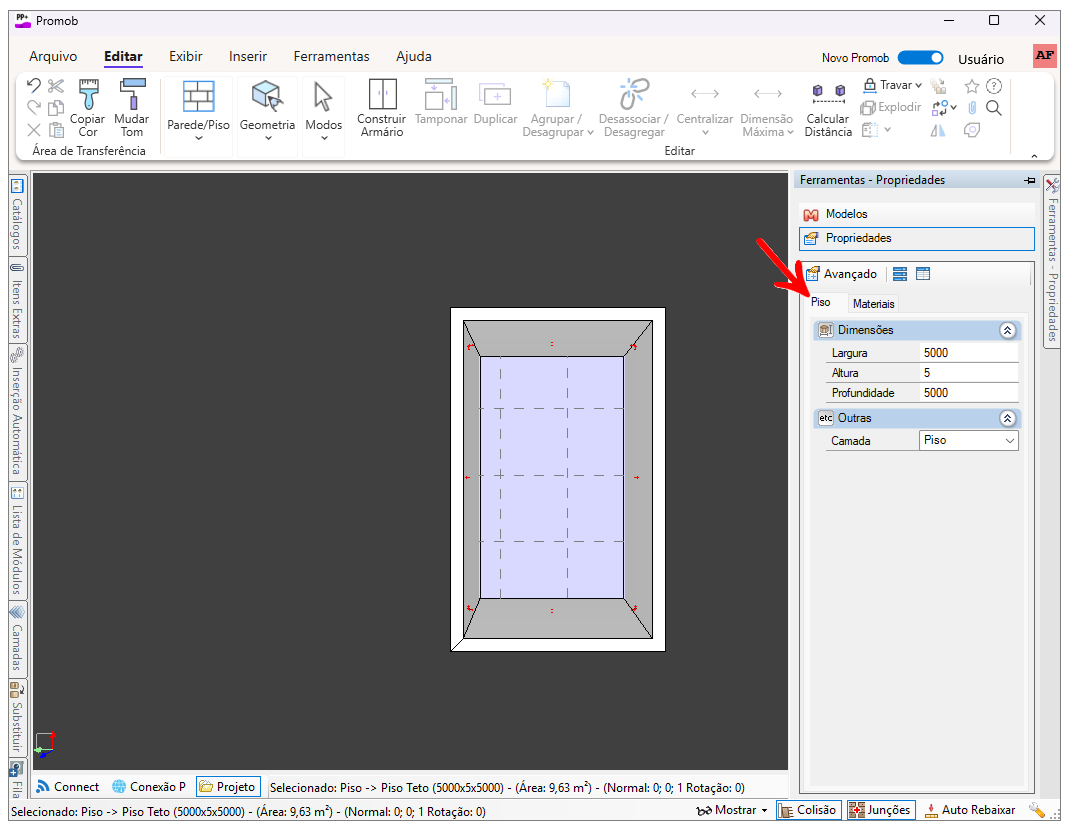

1. Selecione o piso, em seguida acesse o Painel de Ferramentas - Propriedades, defina as dimensões desejadas para o piso.
Setas de redimensionamento
1. Ao selecionar o piso observe que são exibidas setas vermelhas nas extremidades. Clique na seta localizada no lado desejado para ajustar a dimensão do piso, aumentando ou reduzindo conforme necessário.
2. Ao ser movimentada a seta assume a cor verde. Clique sobre a seta e arraste-a até definir a dimensão desejada.
3. Para realizar a movimentação da seta precisamente, selecione-a e no Painel de Ferramentas - Seta, em Incremento, informe o valor desejado de deslocamento da seta selecionada. Clique em Aplicar.
IMPORTANTE: este valor informado pode ser positivo ou negativo.
▼ Criar piso Padrão
Para situações onde o Ajuste de piso automático está habilitado ou, é necessário fazer ou refazer alterações nas dimensões do piso, é possível utilizar a ferramenta Criar Piso Padrão. Ela desconsidera o último piso criado e cria um piso com dimensões padrões, iguais às exibidas em novo projeto (5000 x 5000 mm).
Para isso:
1. Acesse o Editor de Paredes, clique em Criar Piso Padrão.

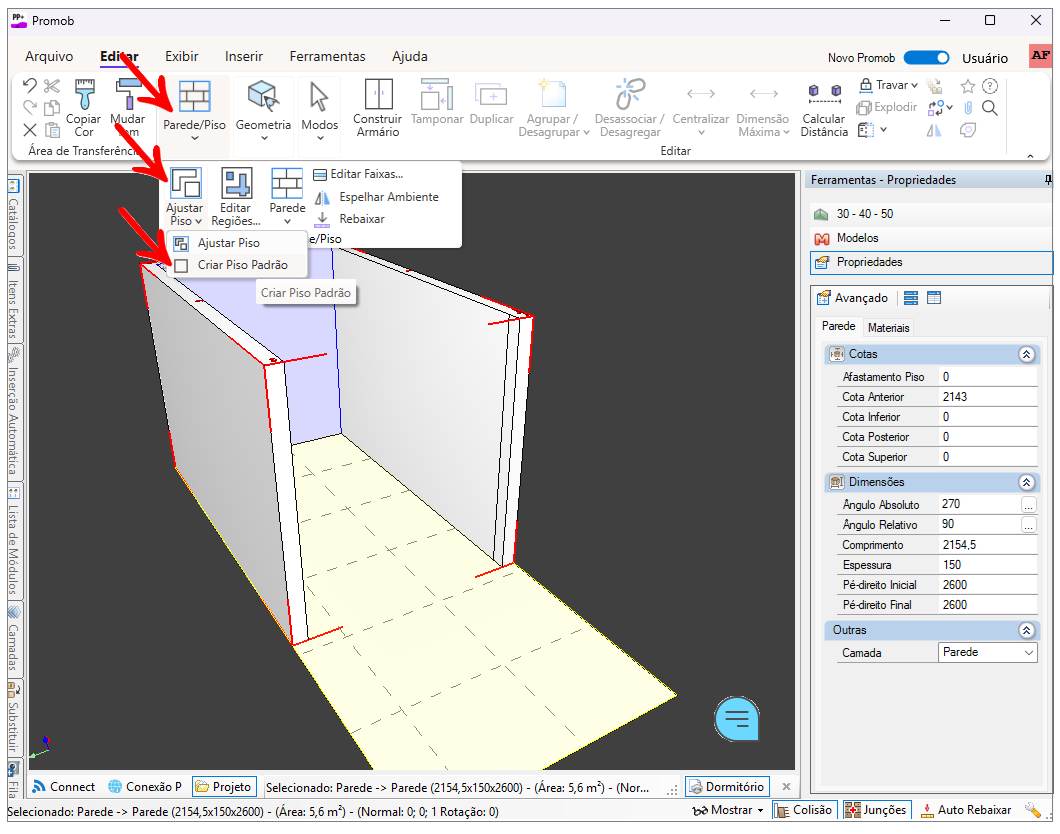

2. Ou no ambiente 3D, acesse Parede/Piso - Ajustar Piso - Criar Piso Padrão.
▼ Editar as réguas do piso
O piso do ambiente exibe um grid, que é um pontilhado com áreas quadradas, onde a região de cor mais intensa corresponde ao piso. Para editar as réguas do piso:

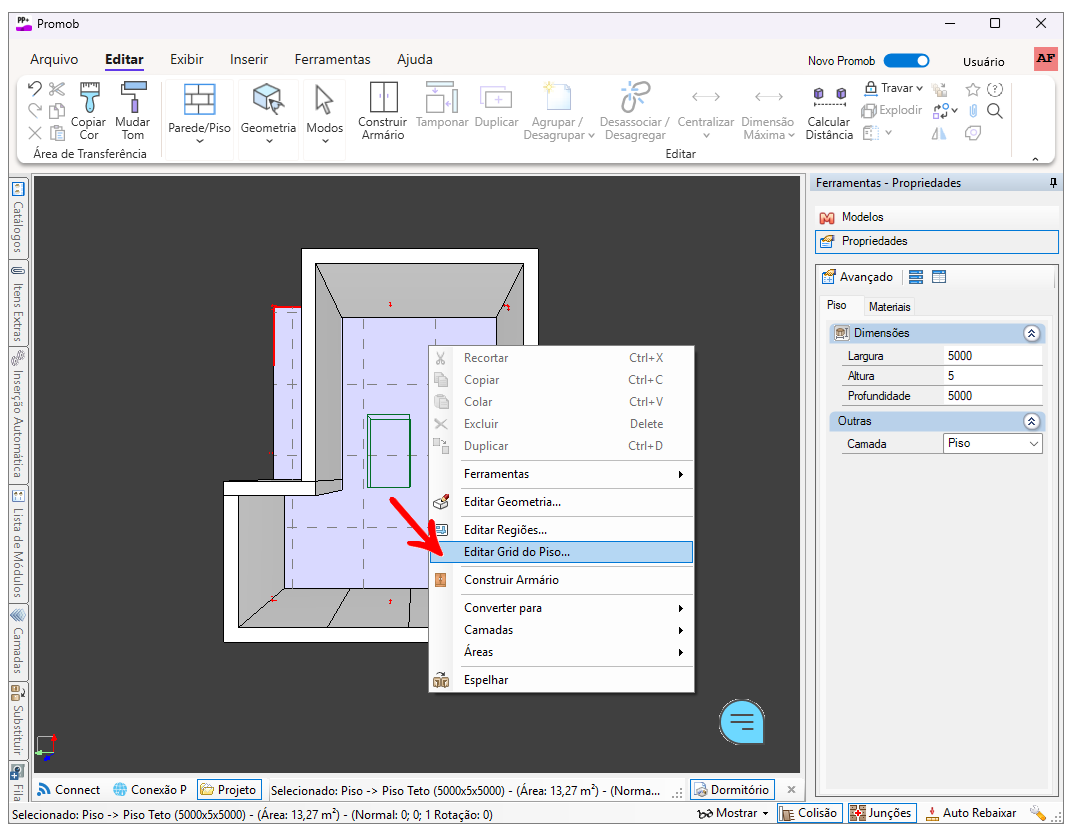

1. Clique com o botão direito do mouse sobre o piso e selecione a opção Editar Grid do Piso.

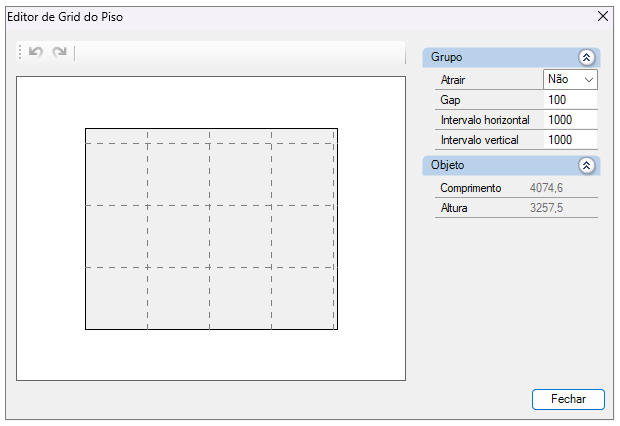

2. Na tela do Editor de Grid:
Grupo
Atrair:
- Sim: quando um item for inserido no ambiente 3D, o mesmo será atraído para próximo da régua.
- Não: quando um item for inserido no ambiente 3D, o mesmo não será atraído para próximo da régua.
Gap: esta propriedade indica qual a distância da régua, que um item ao ser inserido, será atraído ou não.
Intervalo horizontal e Intervalo vertical: define o intervalo entre as linhas na posição horizontal e vertical. Observe os intervalos no ambiente 3D.
Objeto: exibe largura e altura do piso definidas no Painel de Ferramentas - Propriedades do ambiente 3D.
