Builder - Nanxing - NCP3312Z2

Verifique abaixo as especificações e configurações disponíveis no plugin NCP3312Z2:



Disponível a partir da versão: 1.60.34.0

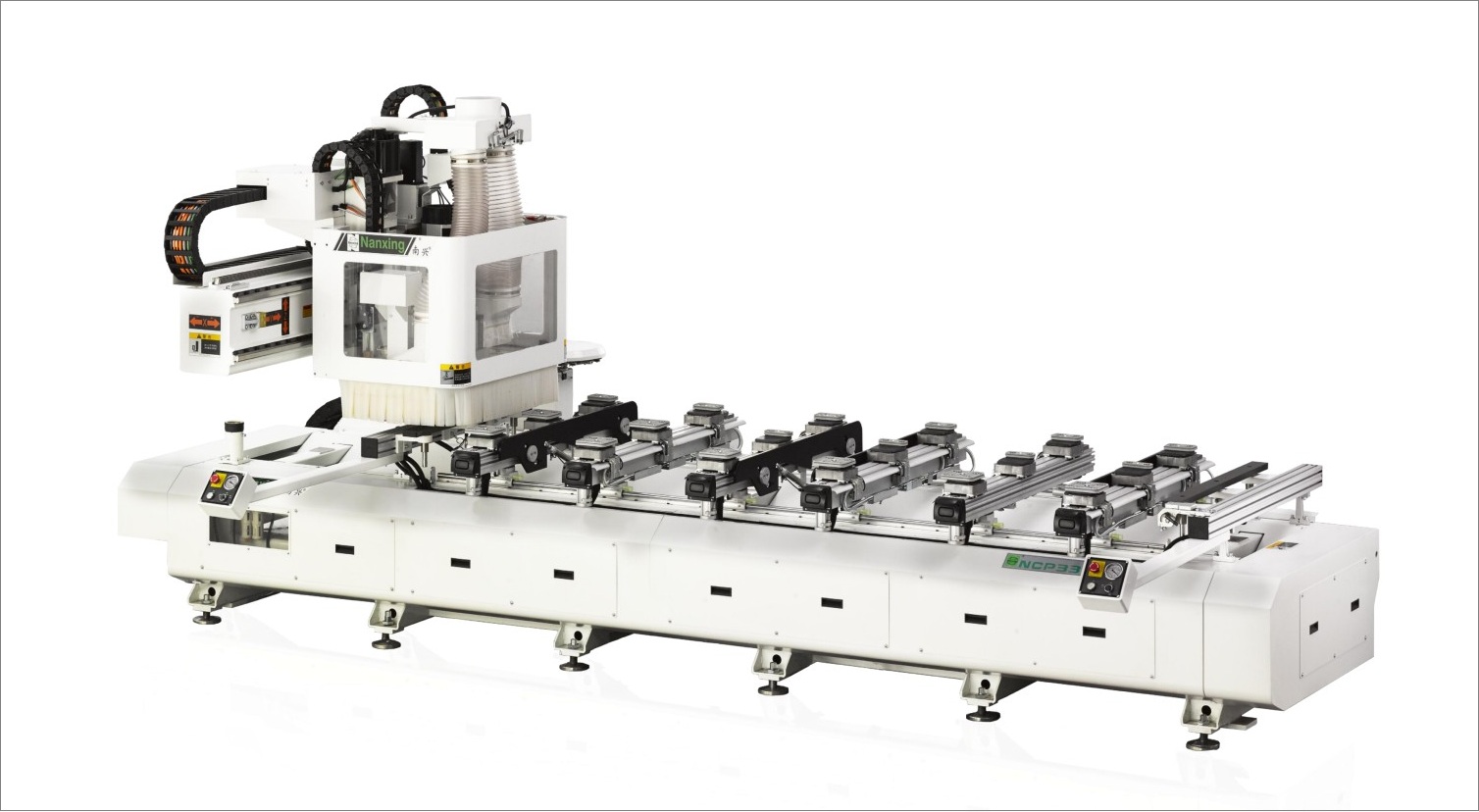

Tipo de máquina: Centro de Usinagem

Fabricante: Nanxing

Extensão do arquivo gerado: .tcn

Manual: manual disponibilizado pelo fabricante, clique aqui.



Principais características

• Furos
• Rasgos
• Usinagem

Configurações

Para verificar as configurações sobre Máquinas CNC, clique aqui.

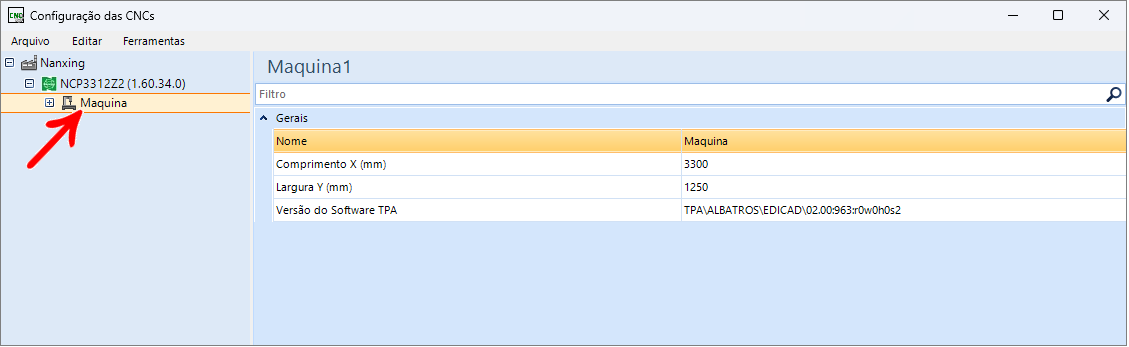

Máquina 1

 Gerais

Nome: defina o nome para a máquina.

Comprimento X (mm): o valor inserido neste campo indica o comprimento máximo útil da máquina.

Largura Y (mm): o valor inserido neste campo indica a largura máxima útil da máquina.

Versão do Software TPA: versão de integração do software TPA, Esta linha será a primeira do valor. Valor padrão: TPA\ALBATROS\EDICAD\02.00:969:r0w0h0s1



Ferramentas

Para verificar as configurações sobre Ferramentas CNC, clique aqui.

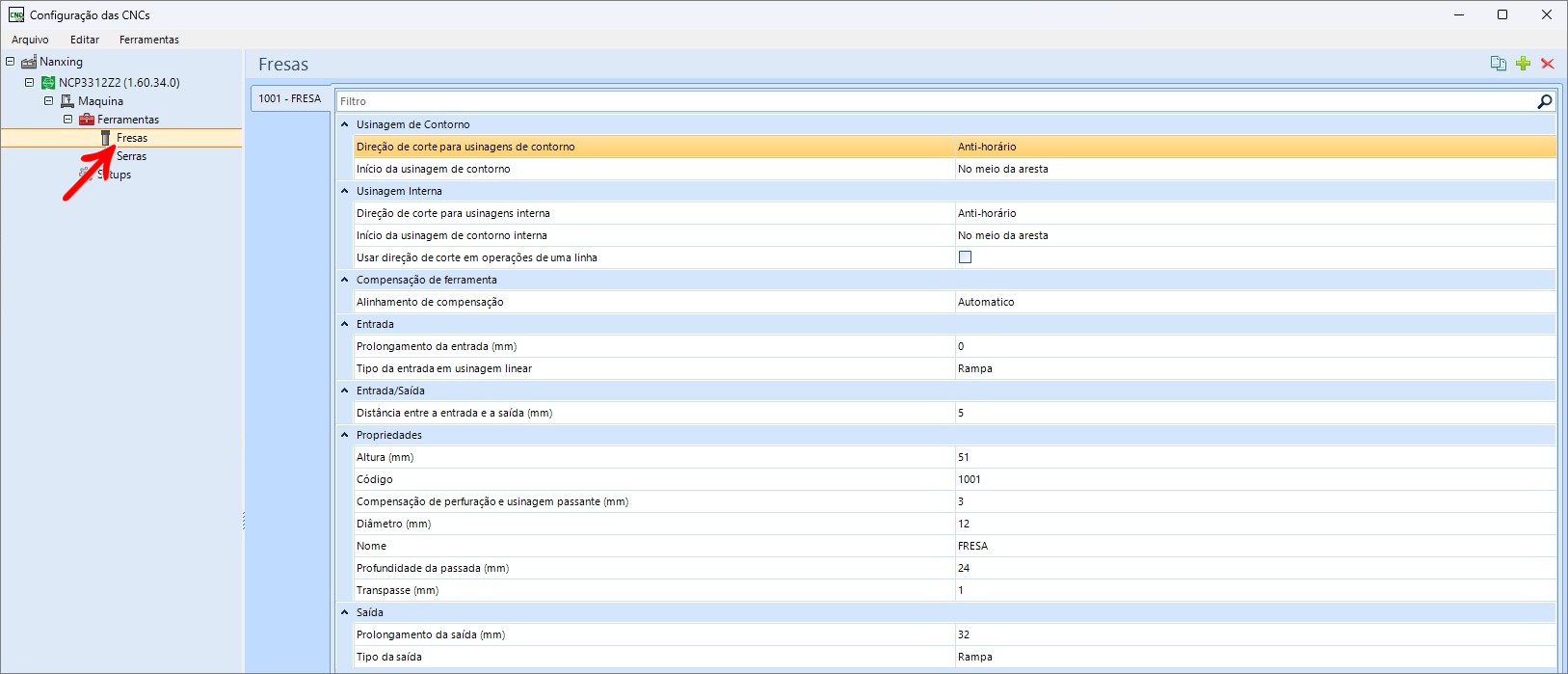

Fresas

As Fresas são utilizadas para execução de rasgos e usinagens.

Usinagem de Contorno

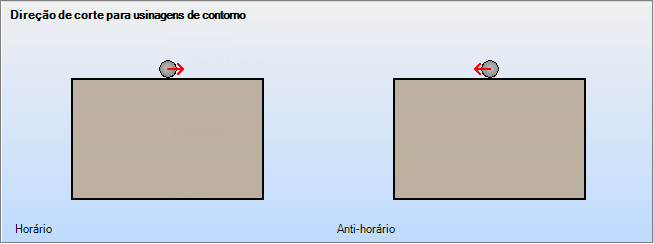

Direção de corte para usinagens de contorno: define se a usinagem de contorno tem de ser feita no sentido horário ou anti-horário.

Início da usinagem de contorno: define onde é o início da usinagem de contorno, em um dos cantos ou no meio de uma das arestas da peça. Essa opção é aplicável somente as usinagens de contorno externa.

Usinagem interna

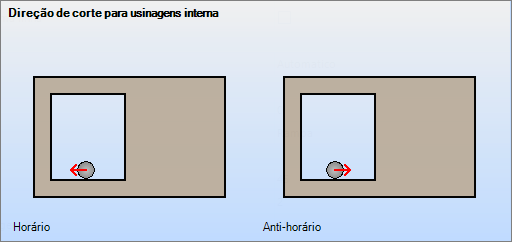

Direção de corte para usinagens interna: define se a usinagem interna tem de ser feita no sentido horário ou anti-horário.

Início da usinagem de contorno interna: define onde é o início da usinagem de contorno interna, em um dos cantos ou no meio de uma aresta da usinagem.

Usar direção de corte em operações de uma linha: ao marcar essa configuração, usinagens com uma linha só seguem a direção de corte da fresa. Para mais informações, clique aqui.


Compensação de ferramenta

Alinhamento: define se a ferramenta tem uma compensação, Automático, Centro, Esquerda ou Direita conforme sentido da opção Direção de corte para usinagem de contorno. Para mais informações, clique aqui.

Entrada

Prolongamento da entrada (mm): prolongamento da entrada antes de começar o corte do contorno, equivalente à linha vermelha na imagem.

Tipo da entrada em usinagem linear: define o tipo de entrada que a ferramenta irá utilizar ao realizar usinagens e contornos em formas lineares. Opções Rampa, vertical, circular.

• Circular: neste tipo a ferramenta desce fora da peça e então começa a cortar tangencialmente antes de entrar na peça.
• Vertical: neste tipo a ferramenta desce verticalmente sobre a peça e começa o corte.
• Rampa: neste tipo a ferramenta desce fazendo uma rampa até atingir a profundidade máxima da operação.



Entrada/Saída

Distância entre a entrada e a saída (mm): distância onde a ferramenta sai e entra da peça. É aconselhado que este valor seja maior que zero para que o corte não deixe nenhum fragmento (rebarba).



Propriedades

Altura (mm): altura da ferramenta.

Código: código da ferramenta.

Compensação de perfuração e usinagem passante (mm): compensação da perfuração e usinagem da peça.

Diâmetro (mm): diâmetro da ferramenta.

Nome: nome da ferramenta

Profundidade da passada (mm): profundidade das passadas da ferramenta.

Transpasse (mm): transpasse entre as passadas da ferramenta para evitar sobra de material.



Saída

Prolongamento da saída (mm): prolongamento de saída após terminar a usinagem/contorno, equivalente à linha vermelha.

Tipo de saída: define o tipo de saída que a ferramenta irá utilizar ao realizar usinagens e contornos.

• No tipo vertical: a ferramenta desce verticalmente sobre a peça e começa o corte.
• No tipo circular: a ferramenta desce fora da peça e então começa a cortar tangencialmente antes e entrar na peça.
• No tipo rampa: a ferramenta desce como uma rampa e começa o corte.

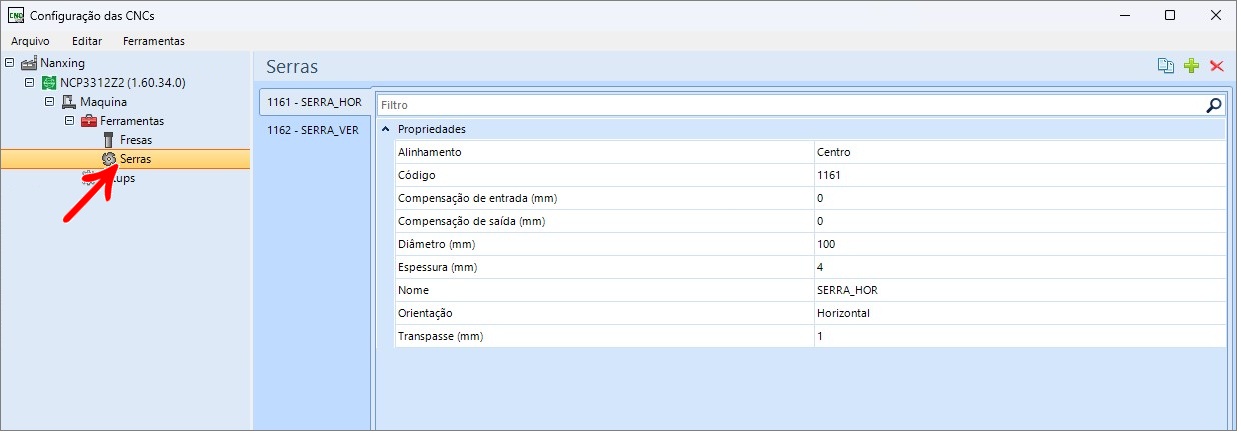

Serras

As serras são utilizadas para execução de rasgos.

Propriedades

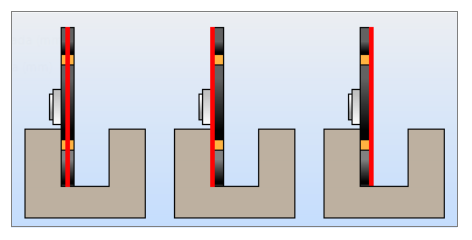

Alinhamento: alinhamento da serra, centro, esquerda ou direita.

Código: o código definido neste campo deve estar igual ao cadastro definido na máquina para que a ferramenta possa ser localizada corretamente.

Compensação de entrada (mm): compensação de entrada da serra para executar o corte, em milímetros. Esta configuração é somente aplicada caso o rasgo inicie fora ou sobre o ponto inicial da peça.

Compensação de saída (mm): compensação de saída da serra para executar o corte, em milímetros. Esta configuração é somente aplicada caso o rasgo termine fora ou sobre o ponto final da peça.

Diâmetro (mm): diâmetro da ferramenta.

Espessura (mm): espessura da serra.

Nome: o nome definido neste campo deve estar igual ao cadastro definido na máquina para que a ferramenta possa ser localizada corretamente.

Orientação: orientação da ferramenta, vertical ou horizontal.

Transpasse (mm): transpasse entre as passadas da ferramenta para evitar sobra de material.

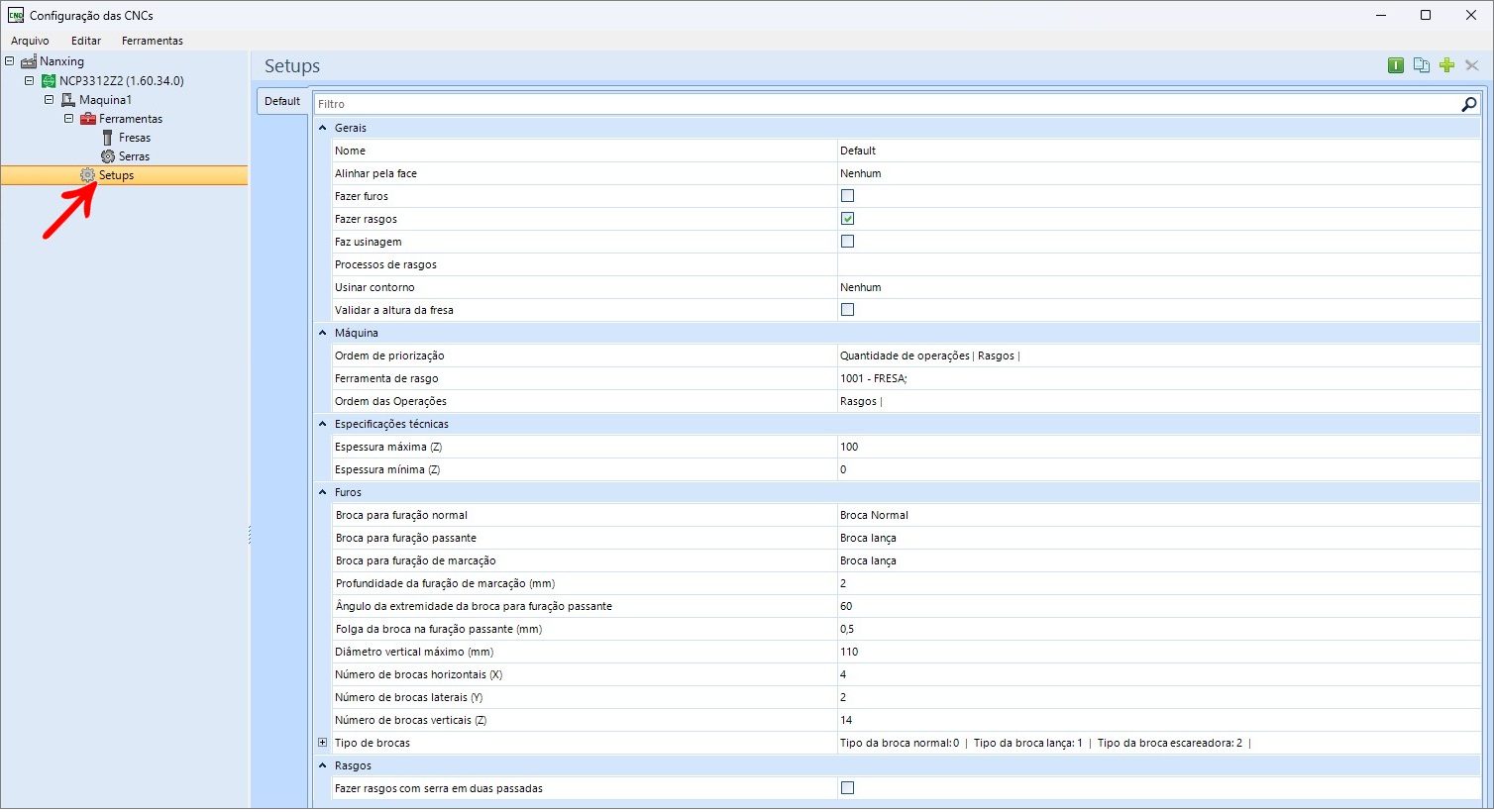

Setups

Gerais

Nome: nome do setup da máquina.

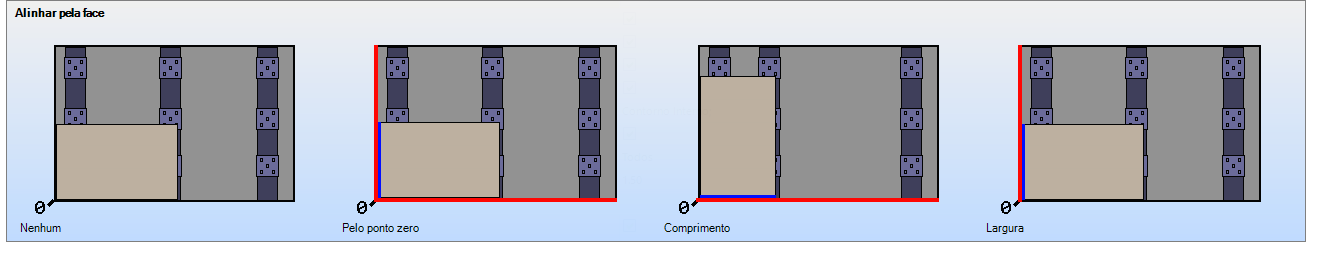

Alinhar pela face: define se na geração dos programas é considerada a face de alinhamento cadastrada em cada peça. Se sim esta face será alinhada conforme a configuração selecionada. Para mais informações clique aqui.

Fazer furos: máquina está habilitada para fazer furos.

Fazer rasgos: máquina está habilitada para fazer rasgos.

Faz usinagem: máquina está habilitada para fazer usinagem.

Processos de Rasgos: neste campo é indicada a forma de rasgo por processo, que pode ser: Rasgo, Rasgo por Processo ou Não Habilitado. Para mais informações, clique aqui.

Processos de usinagens: ferramentas para execução de operações de processo de usinagem.

Usinar Contorno: define quais dos contornos devem ser executados, sendo as opções:

• Nenhum: usinagem de contorno não será gerada para nenhuma peça.
• Todos: usinagem de contorno será gerada para todas as peças.
• Apenas marcados: usinagem de contorno será gerada apenas para peças que possuem a propriedade Contorno Usinado habilitado no cadastro da biblioteca.

Validar a altura da fresa: valida se a altura da fresa condiz com a profundidade passada cadastrada e, ao criar o programa de máquina, verifica se é possível realizar operações com a altura da fresa cadastrada.



Máquina

Ordem de priorização: define a ordem de priorização das operações para geração de programas. Conforme a ordem indicada neste campo o plugin irá priorizar no programa A a opção selecionada.
Exemplo: Em uma peça que tenha furos em uma face e rasgos na outra face à ordem indicada neste campo irá determinar qual deles será priorizado no programa A.

Ferramenta de rasgos: ferramenta usada para rasgos.

Ferramenta de usinagem: ferramenta usada para usinagem.

Ferramenta de contorno: ferramenta utilizada para fazer contornos.

Ordem de Operações: ordem que a máquina realiza as operações.
Exemplo: em uma peça que tenha furos e rasgos na mesma face à ordem indicada neste campo irá determinar a sequência em que eles serão executados pela máquina.

Especificações Técnicas

Espessura máxima (Z): espessura máxima da peça que a máquina pode executar operações.

Espessura mínima (Z): espessura mínima da peça que a máquina possa executar operações.



Furos

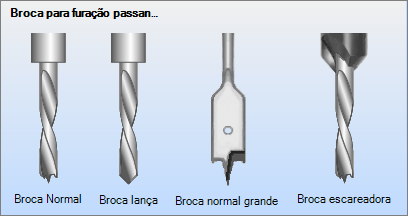

Broca para furação normal: tipo de broca para furações – Broca Normal, Lança ou escareador.

Broca para furação passante: tipo de broca para furações passantes – Broca Normal, Lança ou escareador.

Broca para furação de marcação: tipo de broca para furação de marcação – Broca Normal, Lança ou escareador.

Profundidade da furação de marcação (mm): profundidade máxima para ser furação de marcação. Quando furo for menor ou igual será automaticamente considerado furo de marcação.

Ângulo da extremidade da broca para furação passante: determine o ângulo da extremidade da broca para uso de furações passantes. (de 25 até 90 graus)

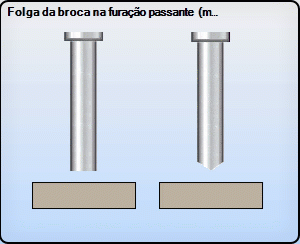

Folga da broca na furação passante (mm): determine a folga da broca para uso em furações passantes.

Diâmetro vertical máximo (mm): diâmetro máximo das brocas verticais.

Número de brocas horizontais (X): quantidade de brocas, para cada face horizontal, presente na máquina.

Número de brocas laterais (Y): quantidade de brocas, para cada face lateral, presente na máquina.

Número de brocas verticais (Z): quantidade de brocas verticais presentes na máquina.

Tipo de brocas: define os códigos usados para cada tipo de broca. Os códigos são definidos nos campos, tipo da broca escareadora, tipo da broca lança, tipo da broca normal e tipo da broca normal grande.
