A partir da versão 1.60.33.0, foi adicionado ao Builder o parâmetro Offset para operações aplicadas a componentes de alumínio.
Essa funcionalidade é utilizada exclusivamente na geração do programa para o Insight CNC, e permite recalcular a profundidade das operações de acordo com o valor inserido no campo Offset. Para mais informações sobre Insight CNC, clique aqui.
Como funciona o Offset:
O parâmetro Offset altera o valor da coordenada da operação (Z, X ou Y), dependendo da face da peça onde ela é aplicada.

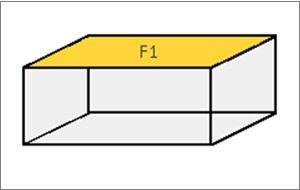

No exemplo abaixo, como a operação foi aplicada na face F1 (superior), a coordenada modificada é Z:
- Valor original da coordenada Z da operação: Z
- Valor configurado em Offset: X
- Fórmula aplicada: Z final = Z + Offset
Se a operação for aplicada em outras faces (por exemplo, laterais ou inferiores), o parâmetro Offset modificará a coordenada correspondente (X ou Y, conforme a orientação da face), e não necessariamente o Z.
Esse ajuste é fundamental quando há variações na espessura ou no posicionamento da peça de alumínio.
Pré-requisitos:
Para que a funcionalidade funcione corretamente, é necessário:

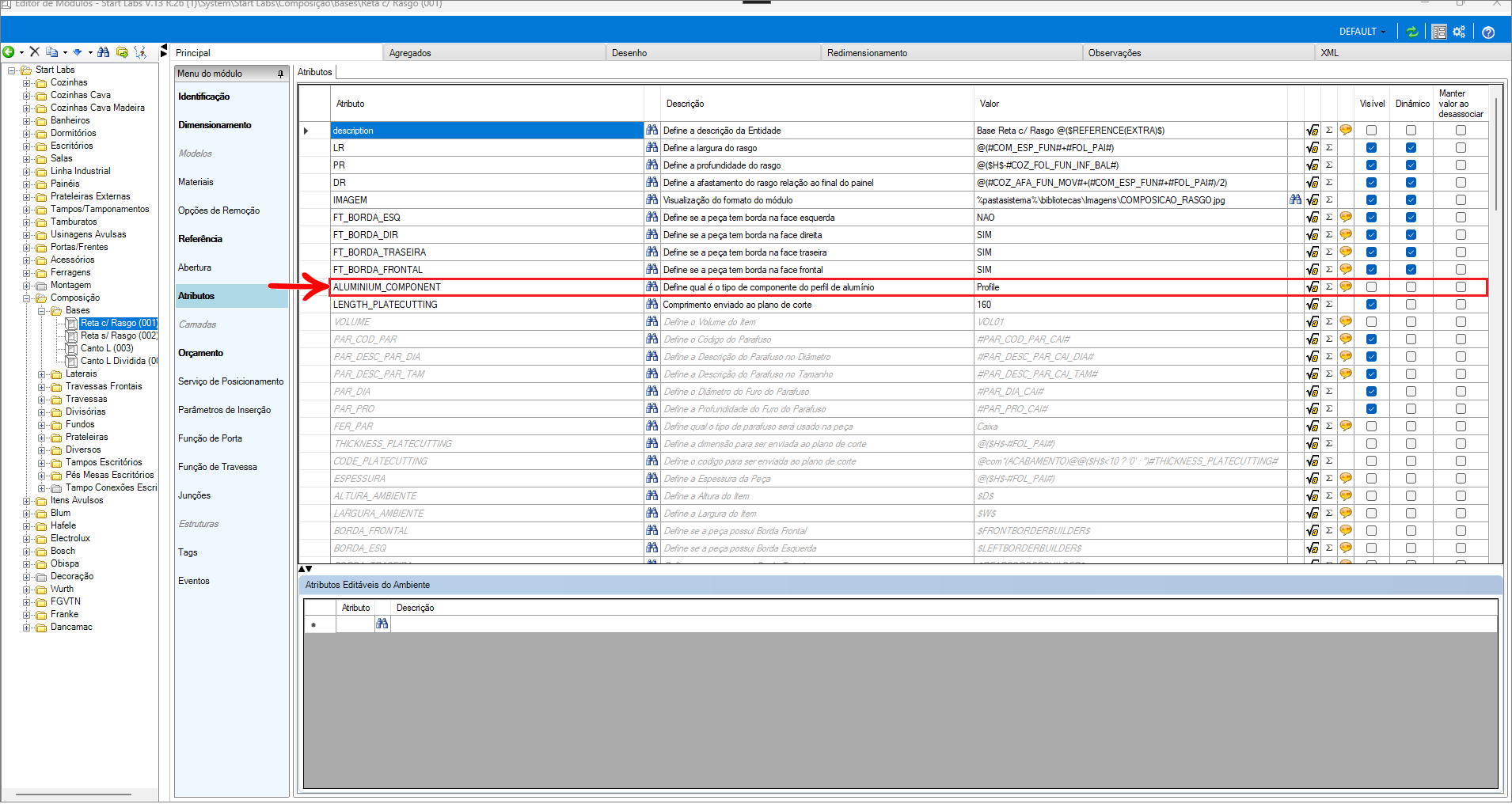

1. Cadastro do atributo ALUMINIUM_COMPONENT com tipo definido como Profile.
Para mais informações sobre cadastro e configurações de um atributo, consulte os artigos abaixo:
Como configurar o Offset
1. Cadastre uma peça com o atributo ALUMINIUM_COMPONENT. Para saber como acessar a tela de cadastro de módulos, consulte: Catalog - Telas do Cadastro de Módulos
2. Acesse a aba Builder.
3. Adicione uma operação, como:
4. O campo Offset estará visível no painel da operação.
- Insira um valor fixo, uma fórmula, ou utilize um atributo conforme necessidade.
Exemplo Prático
1. Foram configurados dois furos sobre a mesma peça:

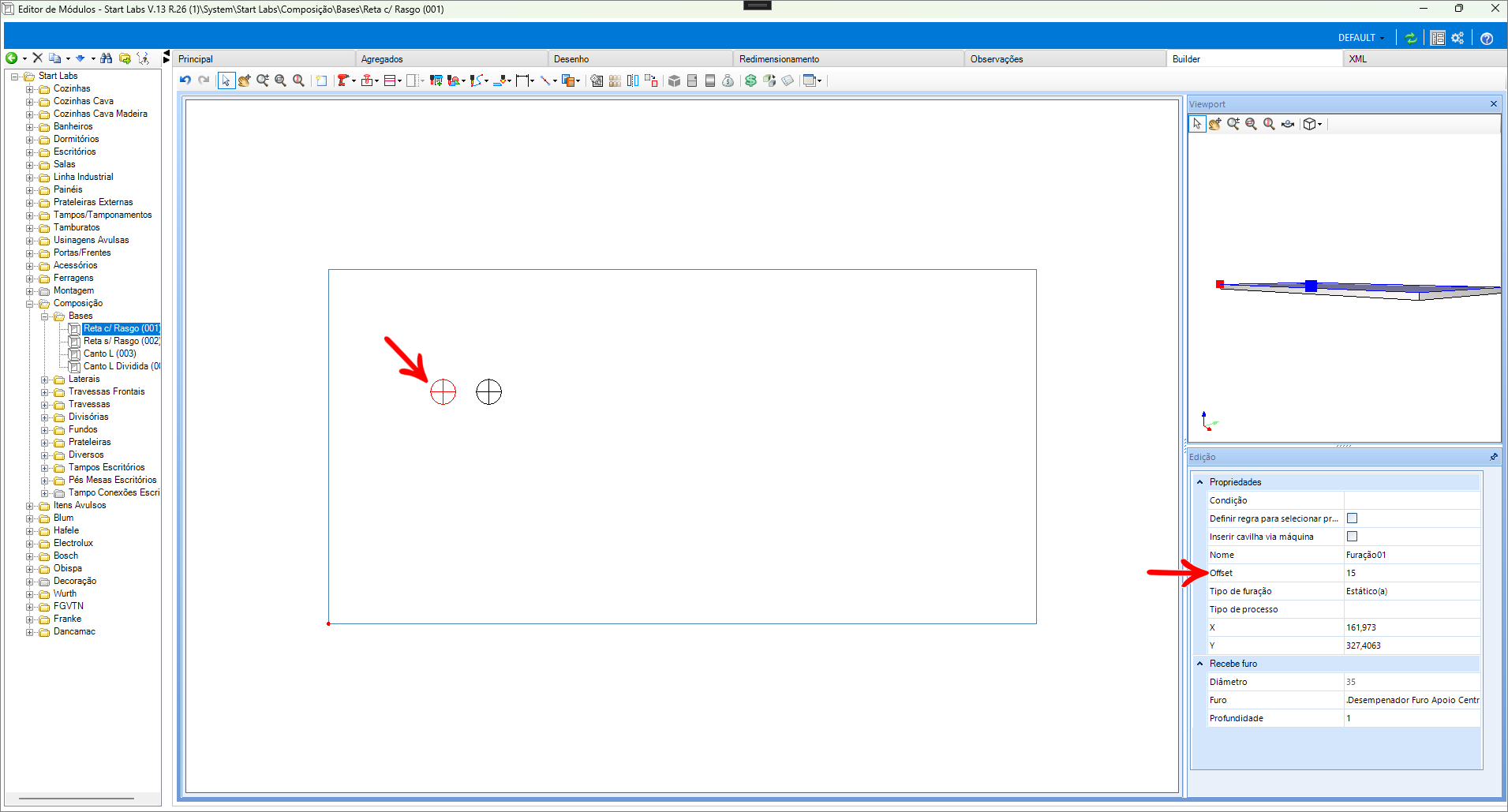

- Furo 1: Offset = 15

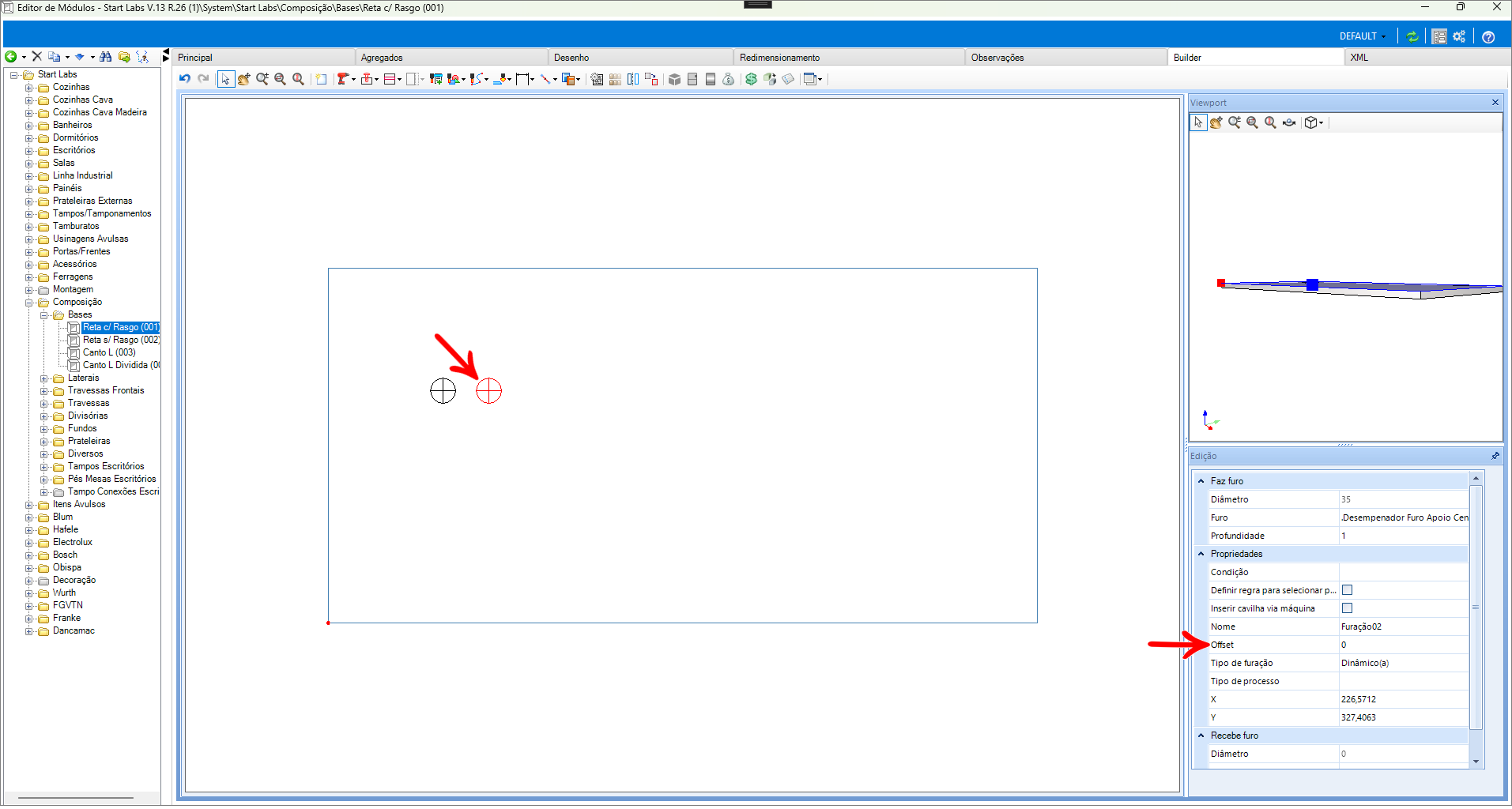

- Furo 2: Offset = 0 (sem alteração)

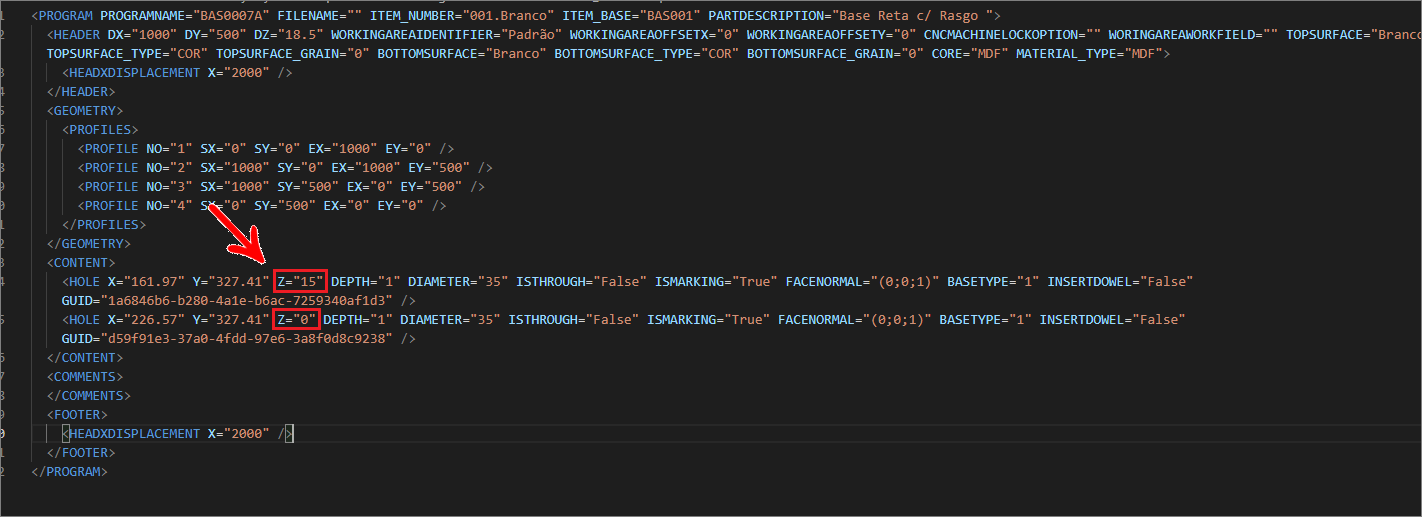

2. Após gerar o programa, o valor de Z nos dois furos será diferente, refletindo a aplicação do Offset.
IMPORTANTE: O comportamento se repete para todas as operações configuradas com o parâmetro Offset.
