Disponível a partir da versão:
- Plugin Builder 1.60.0.10 ou superior
- Plugin Builder XML 1.60.10.6 ou superior
Está disponível a integração do Plugin Builder XML com Insight. Devido a isso, o Plugin Builder XML recebeu novas funcionalidades, como:

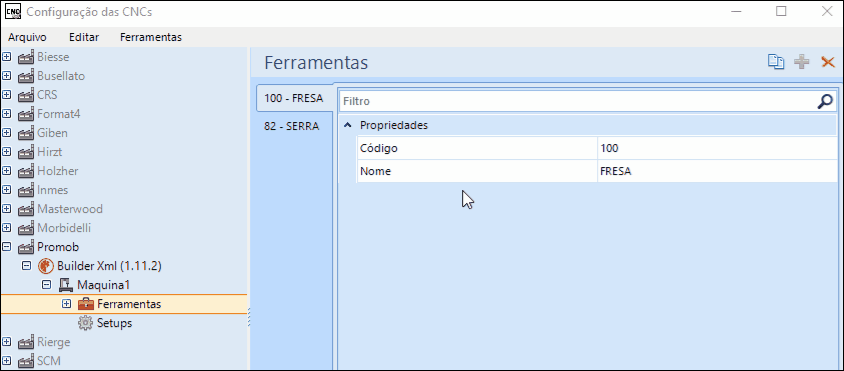

- Coleção de Ferramentas
Com um broca e uma serra cadastradas por padrão, tem a possibilidade de adicionar novas ferramentas, e também editar o nome e o código das ferramentas cadastradas.
- Integração com Insight

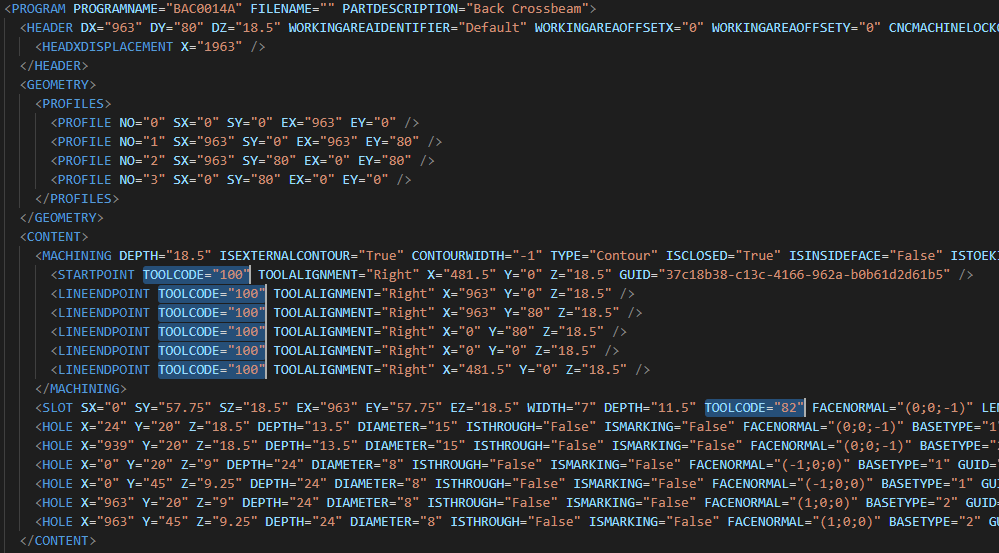

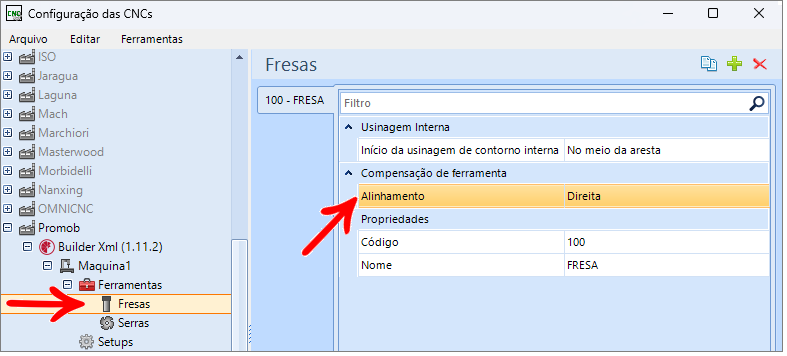

A fresa possui um recurso que permite definir o Alinhamento da ferramenta. Para fazer uso desse recurso, é necessário que a integração seja realizada por meio do Insight.

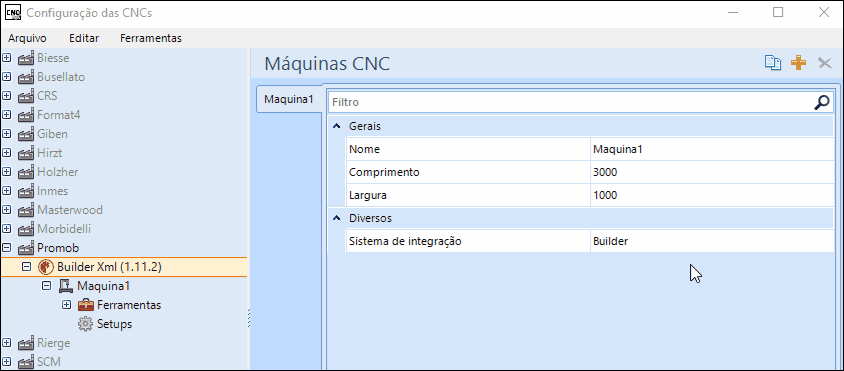

Após ter configurado a integração com o Insight, a opção de Alinhamento da ferramenta estará disponível na fresa.

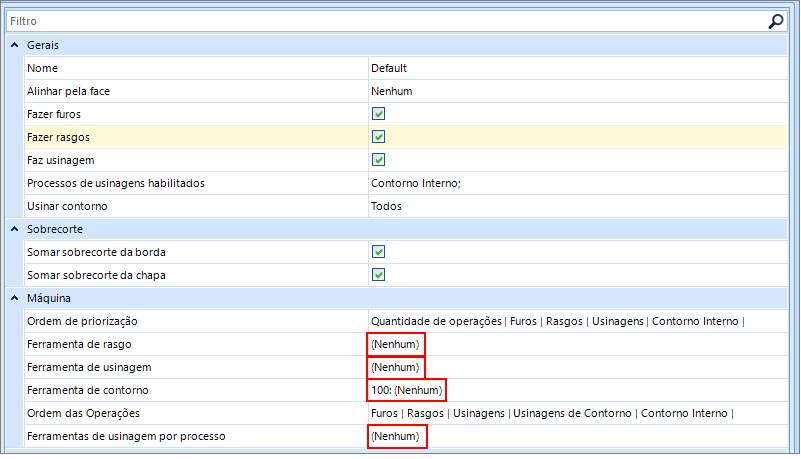

IMPORTANTE: A integração com Insight, requer uma ferramenta selecionada para todas as operações ou processos habilitados.

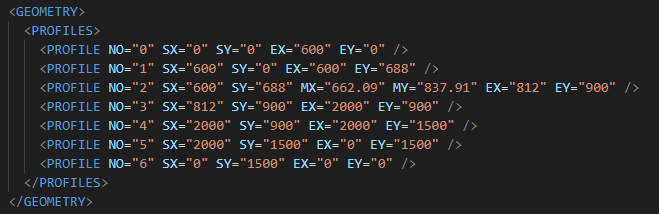

O XML é gerado com um novo nodo, o Profiles, este contém as informações de cada perfil.

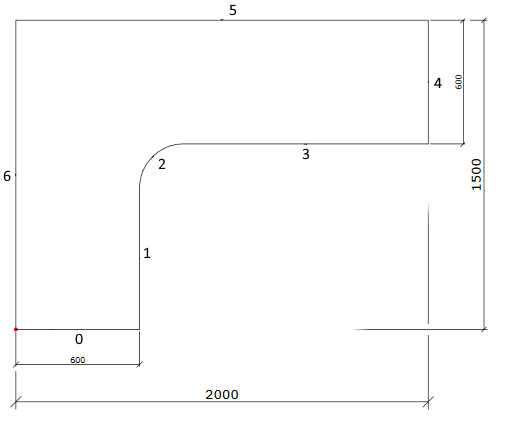

Exemplo:
| Parâmetro | Significado |
| NO |
Número |
| SX | Posição inicial em X |
| SY | Posição inicial em Y |
| **MX | Posição do meio em X |
| **MY | Posição do meio em Y |
| EX | Posição final em X |
| EY | Posição final em Y |
**Exibida apenas quando é um arco.
- Geração de programas CNC para componentes de alumínio
Disponível a partir das versões do Plugin Builder 1.60.20.3 ou superior, e do Plugin Builder XML 1.60.20.3 ou superior
É possível também gerar programas CNC para componentes de alumínio através do Plugin Builder XML + Sistema de integração Insight. Nestes casos, a operação de contorno não é gerada. Para a geração correta dos arquivos, o cadastro dos componentes de alumínio deve estar com o valor do atributo ALUMINIUM_COMPONENT = Profile ou Crossbar.
Atributos do XML de Integração
Visualize as informações sobre os atributos do XML de Integração com o Plugin ERP Insight, clicando diretamente sobre um deles:
OBSERVAÇÕES: Os atributos TOPSURFACE_GRAIN, BOTTOMSURFACE_GRAIN e BOM_TYPE podem ser adicionados no XML de integração com o plugin de integração ERP Insight. Esses atributos permitem identificar com precisão o comportamento dos materiais aplicados no projeto, garantindo a correta integração com o ERP Insight.
1. TOPSURFACE_GRAIN
O atributo TOPSURFACE_GRAIN define se a face superior do item possui material com sentido de veio.
- Tipo: Booleano 1 (Verdadeiro) ou 0 (Falso)
- O valor é obtido a partir do cadastro do material aplicado na face superior do item:
- 1 (Verdadeiro): Material com sentido de veio
- 0 (Falso): Material sem sentido de veio

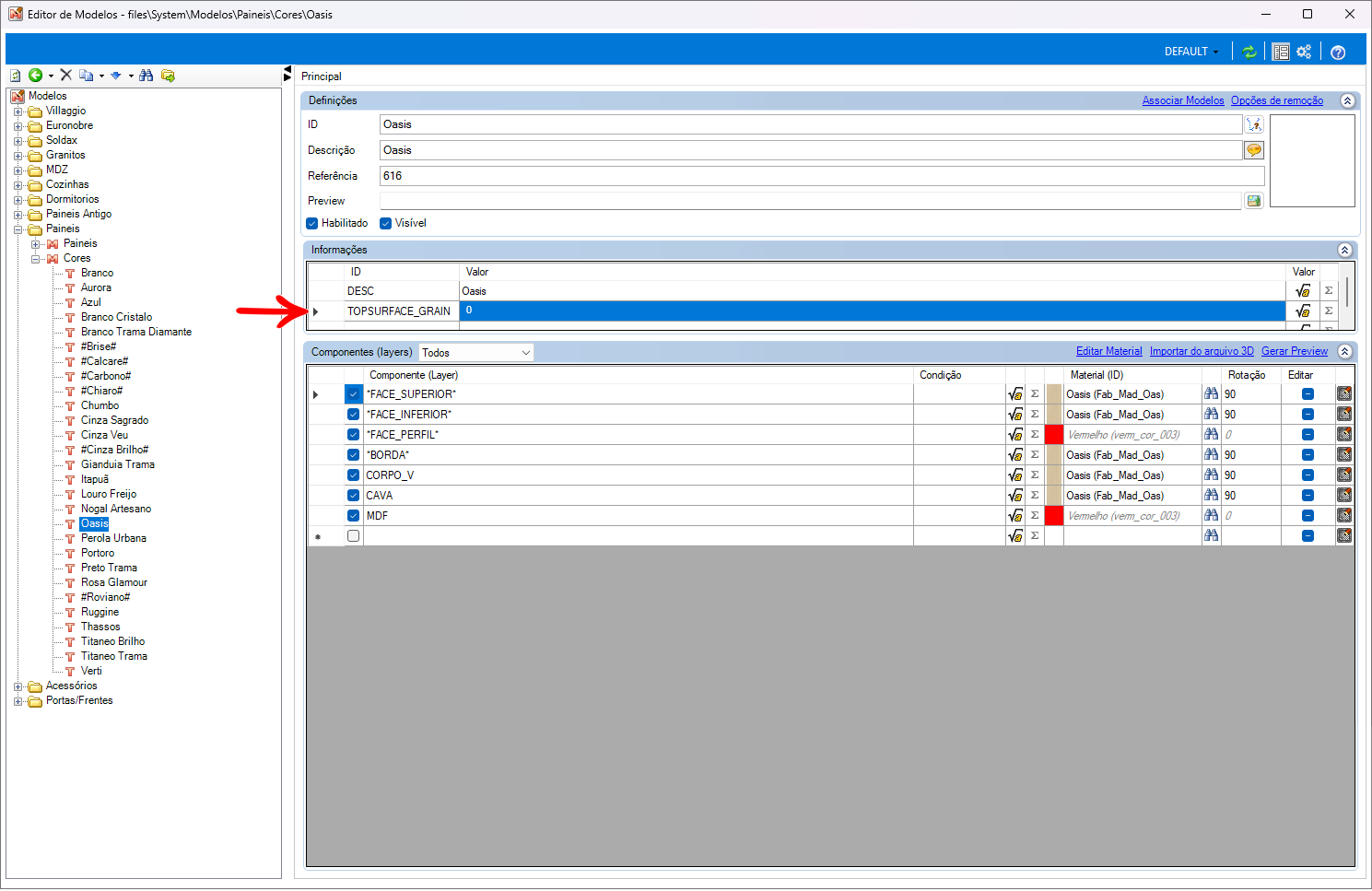

O valor deste atributo é buscado no cadastro do material aplicado na face superior do item.
Se o material aplicado na face superior do item tiver sentido de veio o valor será 1, se não tiver sentido de veio o valor será 0.
Exemplos:

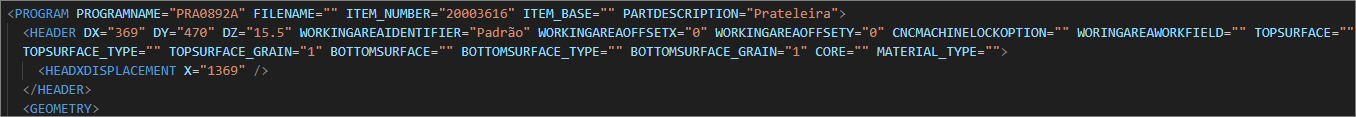

- • Atributo TopSurface_Grain com o valor 0:

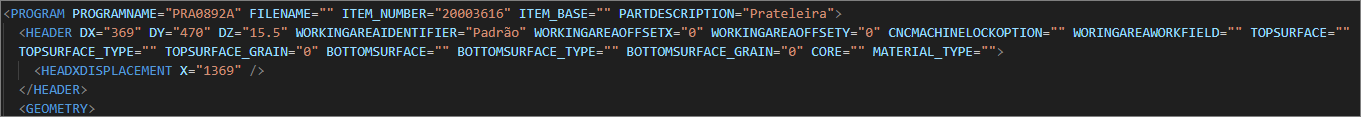

- Atributo TopSurface_Grain com o valor 1:
2. BOTTOMSURFACE_GRAIN
O atributo BOTTOMSURFACE_GRAIN define se a face inferior do item possui material com sentido de veio.
- Tipo: Booleano 1 (Verdadeiro) ou 0 (Falso).
- O valor é obtido a partir do cadastro do material aplicado na face inferior do item:
- 1 (Verdadeiro): Material com sentido de veio
- 0 (Falso): Material sem sentido de veio
Exemplos:
- Atributo BOTTOMSURFACE_GRAIN com valor 0:
- Atributo BOTTOMSURFACE_GRAIN com valor 1:
3. BOM_TYPE
O atributo BOM_TYPE informa o tipo de material.
- Tipo: Texto
- Este atributo é exibido nos itens da estrutura, caso tenha algum valor cadastrado
Exemplos:

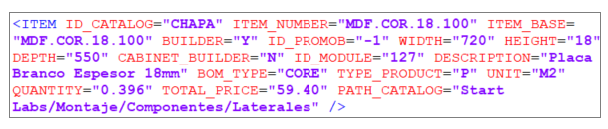

- Apresentação do atributo BOM_TYPE:

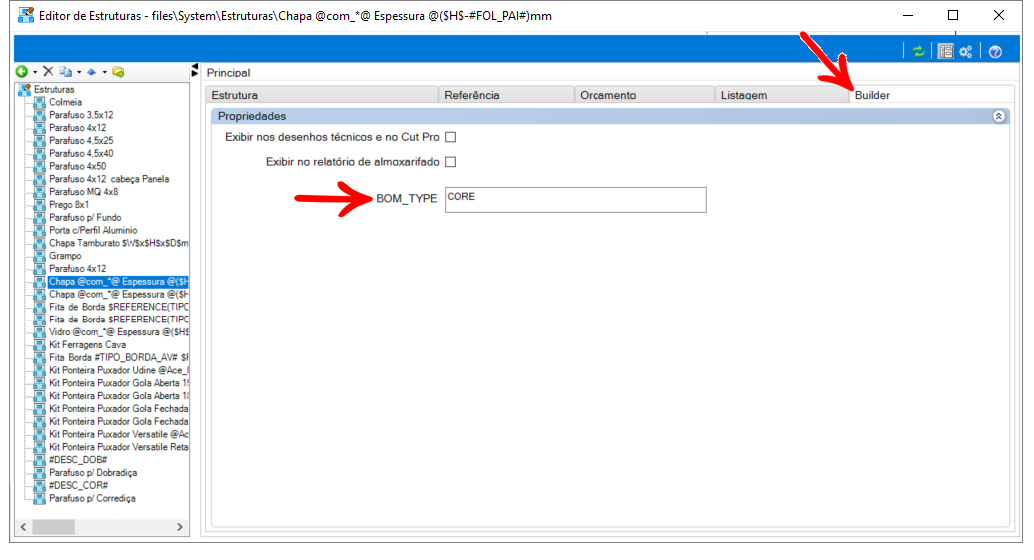

Configuração do atributo BOM_TYPE
Para cadastrar o atributo Bom_Type que será inserido no XML a configuração:

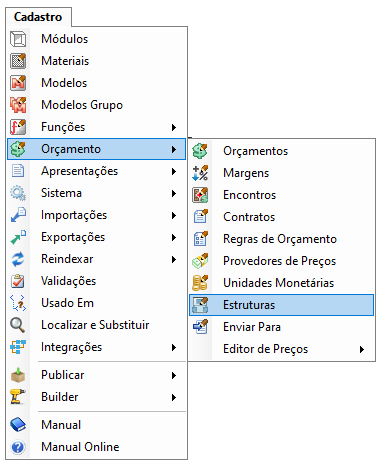

1. Acesse Cadastro - Orçamento - Estruturas.
2. Em Estruturas – Estrutura, selecione a estrutura que precisa adicionar a informação. Acesse a aba Builder, e informe o valor desejado em BOM_TYPE.
IMPORTANTE: Por padrão, o campo BOM_TYPE estará vazio.

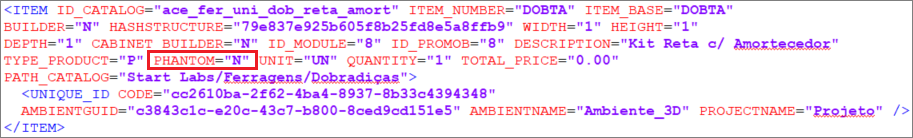

4. PHANTOM
O atributo PHANTOM apresenta a informação onde os itens são fantasmas, dessa forma os mesmos não serão apresentados no XML.
Exemplo de Código que será inserido:

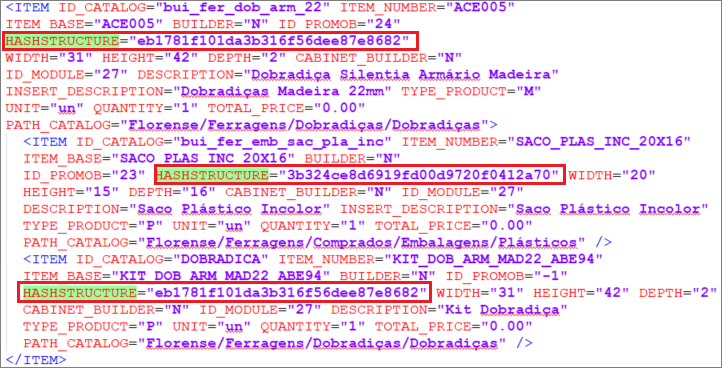

5. HASHSTRUCTURE
O atributo HASHSTRUCTURE será apresentado em todos os itens que tem filhos.
Exemplo de Código que será inserido:
6. LINE_TYPE
O atributo LINE_TYPE, é utilizado para identificar um item agrupador, com o intuito de organização de pedido e/ou orçamento. Por definição, este atributo de agrupamento não deve estar abaixo de um nível de produto.

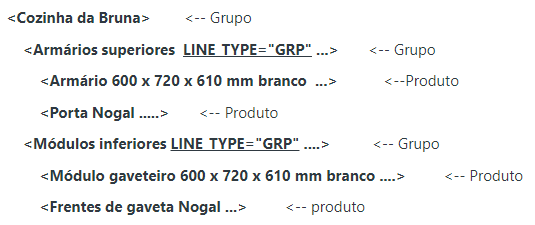

Exemplo:

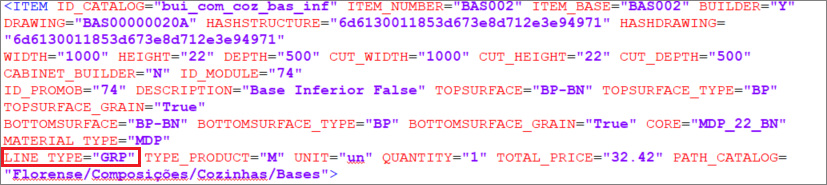

Abaixo, um exemplo de XML com atributo LINE_TYPE aplicado ao item:
Tags disponíveis a partir da versão Builder 1.60.20.4:
7. IDCATEGORY
O atributo IDCATEGORY, é utilizado para identificar o identificador da categoria ao qual o item pertence.

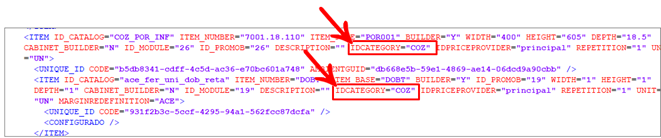

Abaixo, um exemplo de XML com atributo IDCATEGORY aplicado ao item:

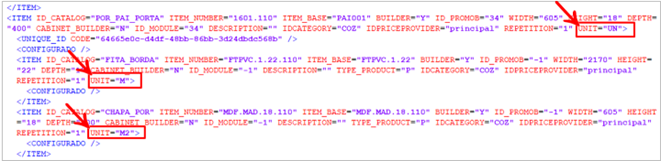

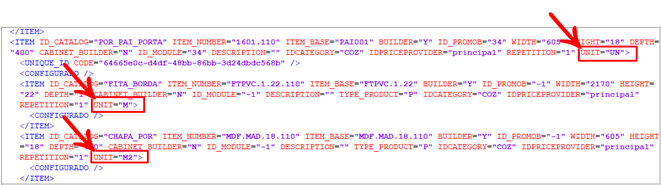

8. UNIT
O atributo UNIT, é utilizado para identificar o tipo de unidade de medida se encontra a quantidade do item. Abaixo, um exemplo de XML com atributo UNIT aplicado ao item:

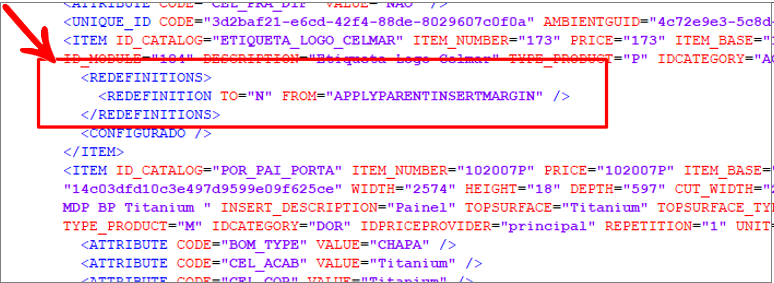

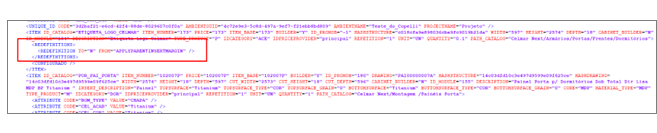

9. REDEFINITION
O atributo REDEFINITION, é utilizado para identificar em itens com redefinição de margem a margem redefinida na biblioteca.

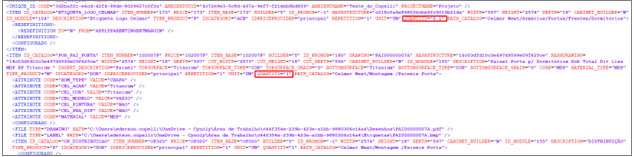

Abaixo, um exemplo de XML com atributo REDEFINITION aplicado ao item:
10. REPETITION
O atributo REPETITION, é utilizado para identificar a repetição de um determinado item no ambiente. Para bibliotecas com Builder, esse valor é sempre 1.

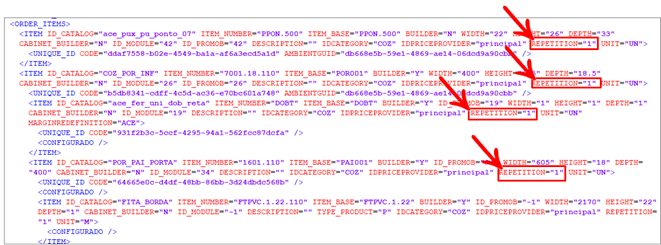

Abaixo, um exemplo de XML com atributo REPETITION aplicado ao item:
11. IDPRICEPROVIDER
O atributo IDPRICEPROVIDER, é utilizado para identificar o identificador do provedor de preços, normalmente não possui valor quando há um único provedor, nesse caso o Price.

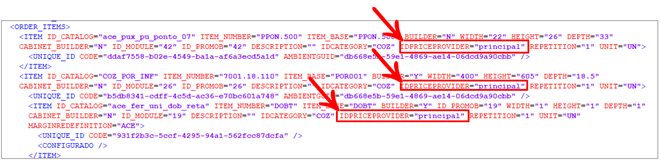

Abaixo, um exemplo de XML com atributo IDPRICEPROVIDER aplicado ao item:
12. PRICE
O atributo PRICE, é utilizado para busca dos preços online através da referência contida no atributo (normalmente é apresentada pela referência COMPLETE).
Abaixo, um exemplo de XML com atributo PRICE aplicado ao item:

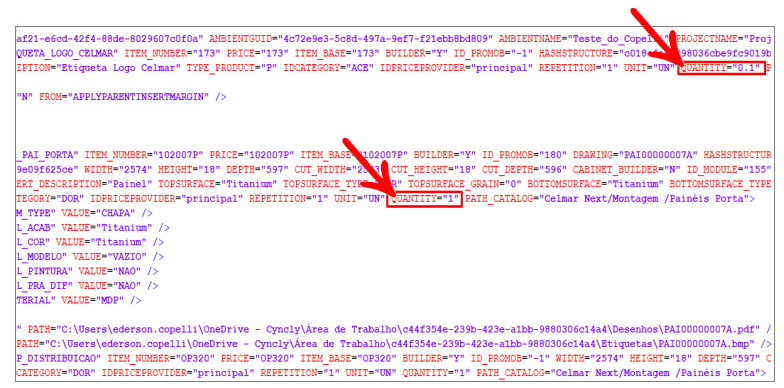

13. QUANTITY
Informa a quantidade do item.
14. FILECREATION
Informa a data e a hora que o arquivo foi gerado.

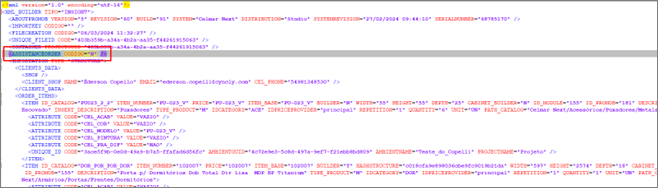

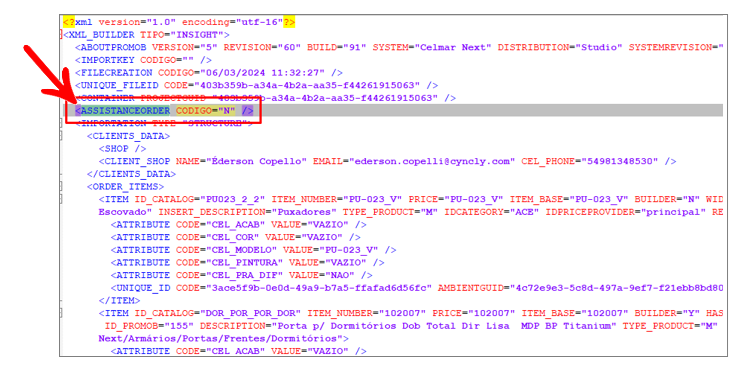

15. ASSISTANCEORDER
Informa se é um projeto de Assistência Técnica.
