Este atributo permite definir se o plano de inserção dos módulos deve conter a normal conforme seu plano.
Com valor True (Verdadeiro), o módulo passa a ser inserido conforme a normal do plano onde está sendo inserido.
No cadastro deste atributo, sua configuração padrão define que o mesmo é criado automaticamente (de forma oculta) para todas entidades (propriedade Criação Automática) com valor padrão False (Falso), ou seja, o atributo é aplicado em todos os módulos mas sem definir que a normal do item deve ser de acordo com seu plano de inserção. Caso seja necessário definir o contrário, que a normal do item seja a mesma do plano de inserção, é preciso aplicar o atributo e alterar seu valor para True (Verdadeiro).
Exemplo:
Luminárias. Ao serem inseridas no ambiente, se inseridas no teto, devem entrar viradas para baixo e, se inseridas na parede, viradas para o lado.

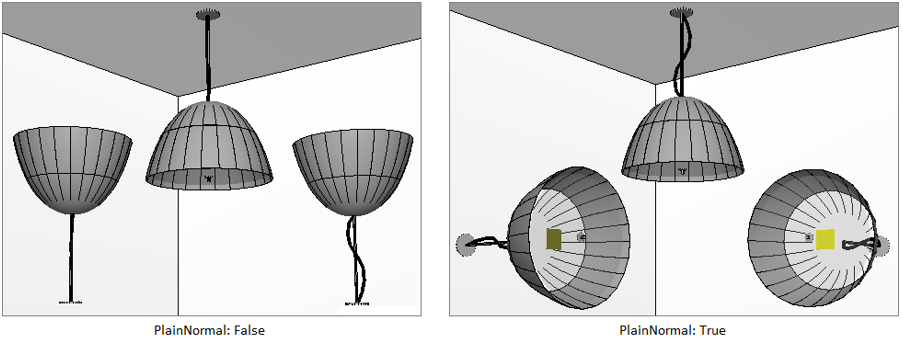

Através das imagens abaixo, é possível perceber que à esquerda a luminária possui o atributo PlainNormal com valor False, ou nem mesmo aplicado (devido ao valor padrão – False) e, portanto, as luminárias não respeitam a normal do plano onde são inseridas. Já à direita, com o atributo PlainNormal com valor True, a luminária passa a adotar a normal do plano onde é inserida.
Para aplicar o atributo, clique aqui e veja como proceder.
