Este atributo permite que seja bloqueada a edição de uma geometria depois de sua inserção no ambiente.
Com valor True (Verdadeiro), o módulo cujo desenho é uma geometria não permite alteração das dimensões dos vértices, permitindo somente alterações na largura, altura e profundidade.
No cadastro deste atributo, sua configuração padrão define que o mesmo é criado automaticamente (de forma oculta) para todas as entidades (propriedade Criação Automática) com valor padrão False (Falso), ou seja, o atributo é aplicado em todos os módulos para definir que os módulos que possuem seu desenho em geometria, originalmente, poderão ter todos seus vértices dimensionados. Caso seja necessário definir que somente poderão ser alteradas a largura, altura e profundidade do módulo, é preciso aplicar o atributo no módulo e alterar seu valor para True (Verdadeiro).
Exemplo:
Tampos e prateleiras. Muitas vezes, o desenho deste tipo de módulo é geometria.

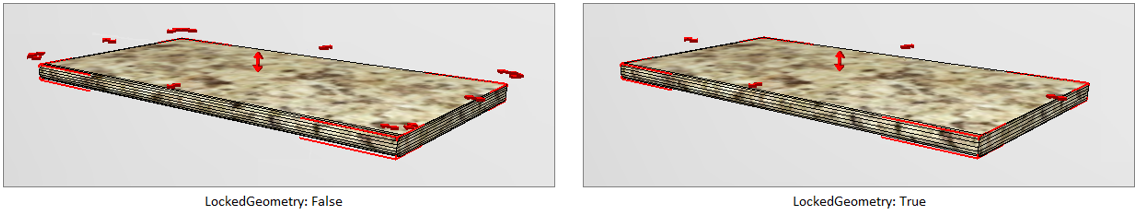

Através das imagens abaixo, é possível perceber que, à esquerda, o tampo possui o atributo LockedGeometry com valor False ou nem mesmo aplicado (devido ao seu valor padrão – False) e, portanto, o tampo permite alterar as dimensões nos vértices (cantos), exibindo as setas. Já à direita, é possível perceber que o tampo possui o atributo LockedGeometry com valor True e, portanto, não são mais exibidas as setas dos vértices, apenas as setas de largura, altura e profundidade.
Para aplicar o atributo, clique aqui e veja como proceder.
