Em determinados casos pode ocorrer de a renderização de portas de vidro invertidas serem renderizadas incorretamente. Isto acontece, pois, como a entidade é invertida, a renderização ocorre como se fosse pelo lado contrário da peça, gerando a renderização incorreta. Para corrigir estas situações, foi criado o atributo DoubleSided.
Para cadastrar o atributo DoubleSided
Definições do atributo DoubleSided
Para cadastrar o atributo DoubleSided
1. Acesse o menu Cadastro – Sistema – Atributos.
2. Em entidade.attributes, selecione o grupo Desenho.
3. Clique em Novo – Cria Atributo.

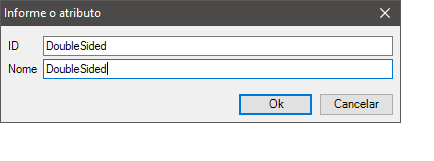

4. Na janela exibida, defina:
- ID: DoubleSided
-
Nome: DoubleSided

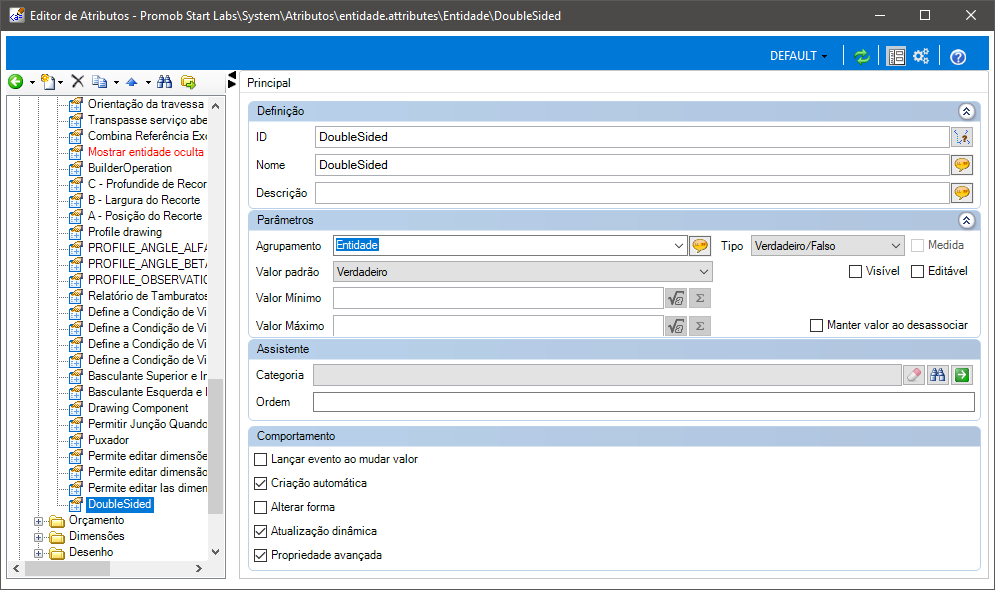

5. No cadastro do atributo da entidade, defina:
-
Definição:
- ID:
- Nome:
- Descrição:
-
Parametros
- Agrupamento: Desenho
- Tipo: Verdadeiro/Falso
- Valor Padrão: Verdadeiro
- Valor Mínimo:
- Valor Máximo:
- Medida:
- Visível:
- Editável:
- Manter valor ao desassociar:
-
Assistente:
- Categoria:
- Ordem:
- Comportamento: mantenha marcadas as opções Criação Automática, Atualização dinâmica e Propriedade Avançada. IMPORTANTE: todas as demais opções do cadastro de atributos, não citadas, devem permanecer desmarcadas.
6. Após fazer o cadastro, clique no ícone Atualizar para aplicar as alterações e, em seguida, reinicie o Promob.
Definições do atributo DoubleSided
Este atributo corrige situações na renderização de desenhos pelo Plugin Render Up.
Com valor False (Falso), os desenhos espelhados serão renderizados corretamente pelo plugin.
No cadastro deste atributo, sua configuração padrão define que o mesmo é criado automaticamente (de forma oculta) para todas as entidades (propriedade Criação Automática) e com valor padrão Verdadeiro (True), ou seja, o atributo é aplicado em todos os módulos automaticamente, sendo necessário aplicar este atributo com valor False (Falso) para que a renderização de itens espelhados pelo Render Up seja correta.
Exemplo
- Utilizado em itens transparentes.

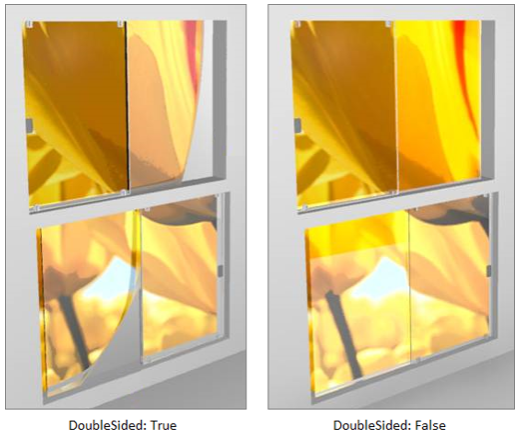

Nas imagens abaixo, à esquerda é possível perceber que com o atributo DoubleSided com valor True, ao renderizar os vidros, são exibidos defeitos nos cantos inferiores. Já à direita, com o atributo DoubleSided com valor False, ao renderizar os vidros, estes são renderizados corretamente.
Para aplicar o atributo, clique aqui e veja como proceder.
