A suavização das faces que formam um objeto 3D consiste em reparar áreas facetadas do desenho, tornando-as mais arredondas, melhorando assim a apresentação do objeto.

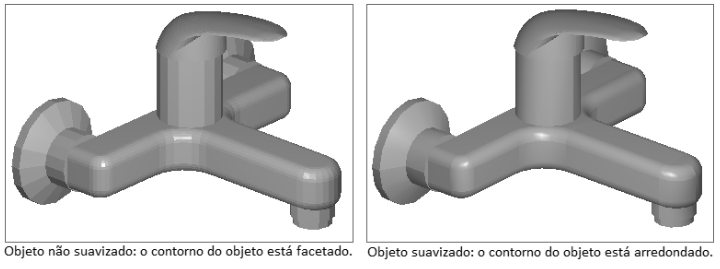

Para entender melhor o conceito da suavização de um objeto, observe a diferença entre as imagens abaixo.
IMPORTANTE: a possibilidade de suavizar as faces do desenho 3D está disponível a partir da versão 2013 do Catalog.
1. Acesse o menu Cadastro - Módulos.
2. Localize o módulo que terá as faces suavizadas pela Árvore de Navegação.

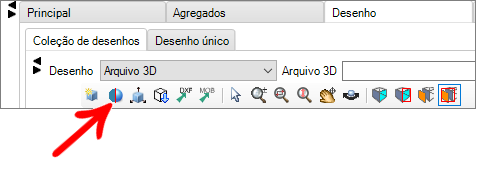

3. Clique no botão Suavizar PMOB.

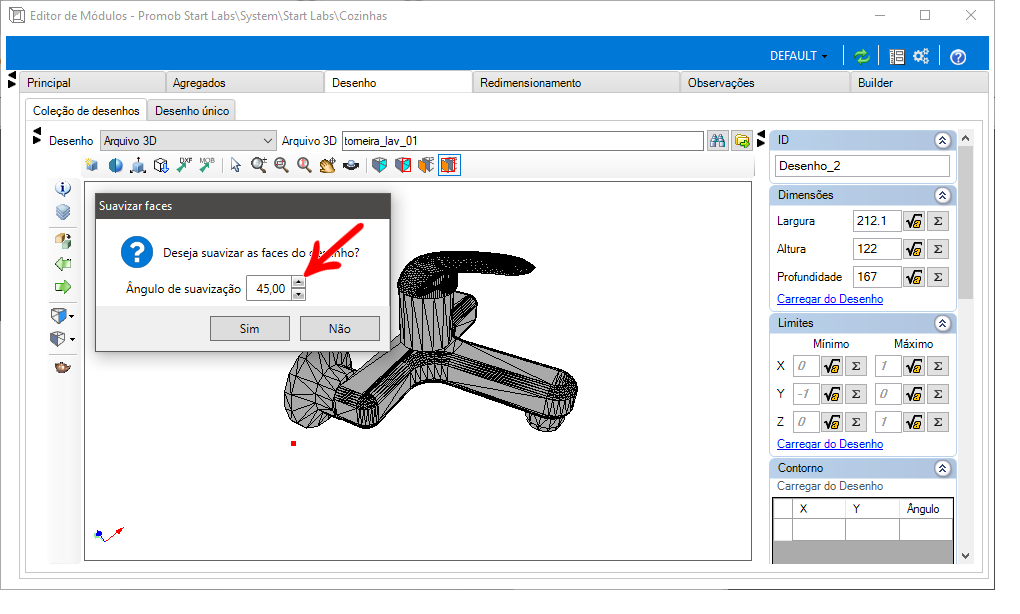

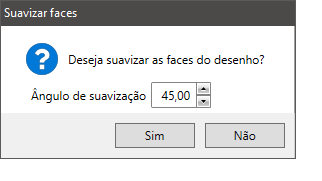

4. Informe o ângulo de suavização das faces e clique em Suavizar. O valor padrão é 45°. Clique aqui para saber como o ângulo de suavização das faces é calculado.
5. Será exibida a mensagem solicitando confirmação. Clique em Sim.
6. Aguarde enquanto as faces do desenho são suavizadas.
7. Após a suavização do desenho, clique em Atualizar , no cabeçalho.
Como o ângulo de suavização das faces é calculado?
IMPORTANTE: a possibilidade de suavizar as faces do desenho 3D está disponível a partir da versão 5.35.3 do Catalog. Para consultar a versão do Catalog, clique no menu Ajuda e selecione a opção Sobre.
1. Para iniciar o processo de suavização das faces, o Catalog verifica o valor do ângulo informado pelo usuário.

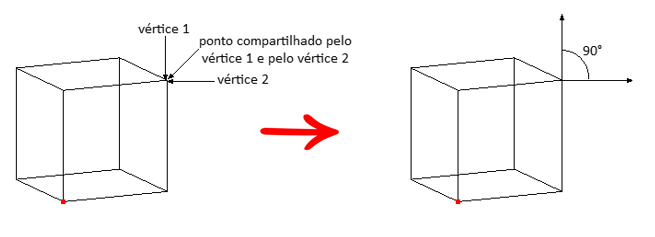

2. Depois, o Promob verifica quais são os vértices das faces do desenho que compartilham o mesmo ponto e que formam um ângulo igual ou menor ao valor informado pelo usuário anteriormente.
3. Em seguida, os vértices das faces são suavizados.
