Este atributo permite definir que o cálculo das cotas do módulo, quando inserido no ambiente, deve ser realizado pelo centro do cadastro.
Com valor True (Verdadeiro), as cotas do módulo no ambiente são calculadas pelo centro do mesmo (na largura e altura).
No cadastro deste atributo, sua configuração padrão define que o mesmo é criado automaticamente (de forma oculta) para todas as entidades (propriedade Criação Automática) com valor padrão False (Falso), ou seja, o atributo é aplicado em todos os módulos para definir que suas cotas não serão calculadas pelo centro, e sim pelas suas extremidades. Caso seja necessário definir que as cotas devem partir do centro do item, é preciso aplicar o atributo no módulo e alterar seu valor para True (Verdadeiro).
Exemplo:
Pontos Elétricos, Pontos Hidráulicos, algumas luminárias. Esta configuração de centralizar os pontos iniciais das cotas no item permite um melhor detalhamento do projeto.

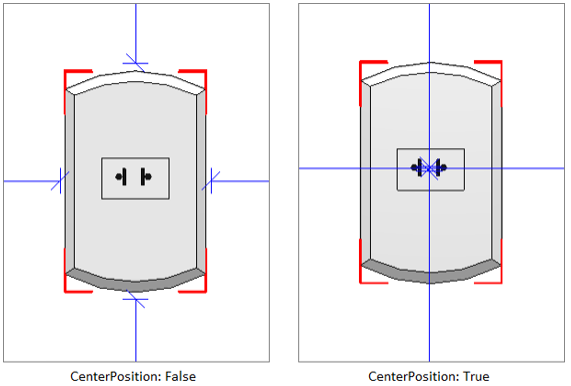

Através das imagens abaixo, é possível perceber à esquerda que o ponto elétrico possui o atributo CenterPosition com valor False ou nem mesmo aplicado (devido ao valor padrão – False) e, portanto, as cotas se iniciam nas extremidades do desenho. Já à direita, é possível perceber que o ponto elétrico, com o atributo CenterPosition com valor True, passa a ser cotado a partir do centro do desenho.
Para aplicar o atributo, clique aqui e veja como proceder.
