Este atributo permite definir o tipo do modulo auxiliando na orientação para inserção de próximos itens ao lado destes módulos.
Com valor Normal, a posição de inserção dos próximos itens será nas laterais do item.
No cadastro deste atributo, sua configuração padrão define que o mesmo é criado automaticamente (de forma oculta) para todas as entidades (propriedade Criação Automática) com valor padrão Normal, ou seja, o atributo é aplicado para todos os itens para auxiliar na inserção dos próximos itens ao lado do módulo. Caso seja necessário definir que o módulo é outro tipo, é necessário aplicar para:
- Canto Esquerdo – CornerLeft;
- Canto Direito – CornerRight;
- Lateral Esquerda – LeftLateral;
- Lateral Direita – RightLateral;
- Interno - Internal;
- Península – Peninsula;
- Península de Canto Esquerdo – LeftCornerPeninsula;
- Península de Canto Direito – RightCornerPeninsula;
- Painel com Travessas – DoorWithCrossbars;
- Travessa oculta – HiddenCrossbar.
Exemplo:
Módulos de canto devem receber o valor CornerLeft, para cantos esquerdos, ou CornerRight, para cantos direitos. As laterais de dormitórios, vistas direita/esquerda, rodapés, rodaforros, etc, quando agregadas ao módulo, devem receber o valor LeftLateral ou RightLateral, de acordo com sua orientação.

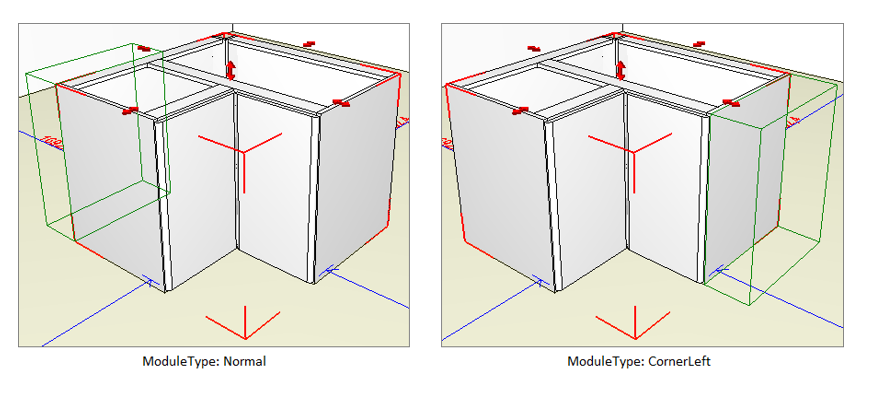

Através das imagens abaixo é possível perceber que, à esquerda, quando o módulo de canto esquerdo possui o atributo ModuleType com valor Normal ou nem mesmo aplicado (devido ao seu valor padrão – Normal), a posição de inserção dos próximos módulos (caixa verde) é posicionada atrás do módulo. Já à direita, com o atributo ModuleType com valor CornerLeft, a posição de inserção dos próximos módulos passa a ser posicionada nas laterais dos cantos.
Para aplicar o atributo, clique aqui e veja como proceder.
