Um Desenho único é cadastrado sempre que o desenho do item for utilizado somente por um módulo.
Para cadastrar um módulo utilizando desenho único:
1. Acesse o menu Cadastro - Módulos.
2. Selecione o módulo ao qual deseja associar o desenho pela Árvore de Navegação.

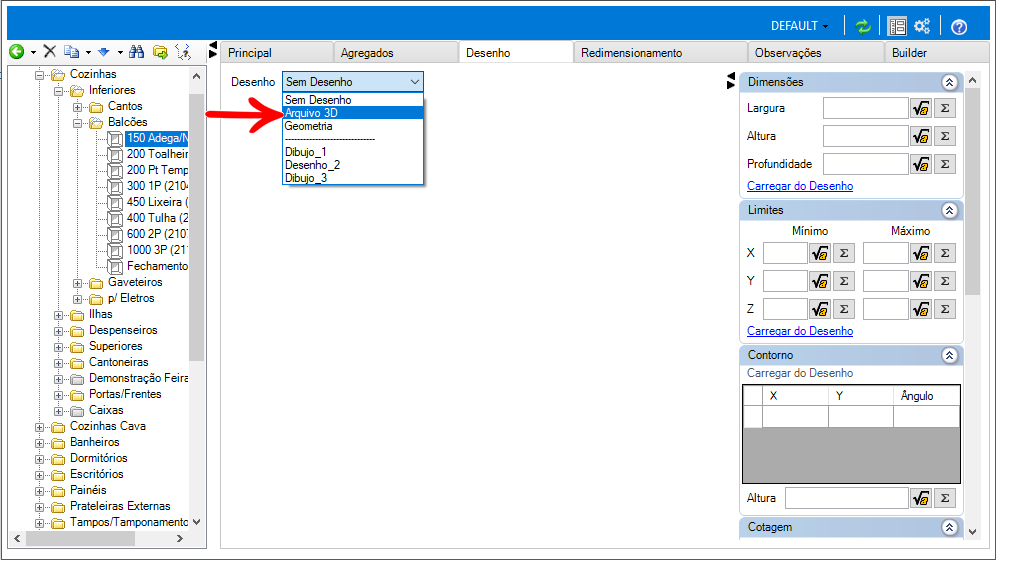

3. Acesse a aba Desenho e, no campo Desenho, escolha a opção Arquivo 3D.
4. Será aberta a janela para localização do arquivo de desenho. Localize e selecione o arquivo 3D, clique em Abrir.

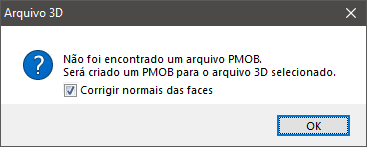

5. Após selecionar o arquivo 3D será exibida a mensagem abaixo. Marque a opção Corrigir normais das faces para que a correção das faces seja feita automaticamente.
6. Clique em Ok. O desenho terá suas faces corrigidas (cor cinza). Caso alguma face do desenho ainda permaneça invertida (cor ciano), clique aqui e veja como proceder.
7. Na aba Principal, preencha os campos da aba Dimensão. Os valores dos campos Inserção serão preenchidos automaticamente com as medidas originais do desenho, podendo ser alterados conforme a necessidade.
8. Após realizar as alterações clique no ícone Atualizar, no cabeçalho.
