Este atributo permite definir se itens com desenho de geometria ou geometrias livres criadas no ambiente podem ser espelhadas na vertical do plano.
Com valor False (Falso), não é possível espelhar um item cujo desenho é geometria na vertical do plano.
No cadastro deste atributo, sua configuração padrão define que o mesmo é criado automaticamente (de forma oculta) para todas as entidades (propriedade Criação Automática) com valor padrão True (Verdadeiro), ou seja, o atributo é aplicado para todos os itens cujo desenho sejam geometrias e sobre as geometrias criadas no ambiente 3D pela ferramenta Geometria para definir que estas poderão ser espelhadas na vertical. Caso seja necessário definir que algum item não deve ser espelhado na vertical, é preciso aplicar o atributo sobre o item e alterar seu valor para False (Falso).
Exemplo:
Itens cujos desenhos do cadastro sejam geometrias e que não devam ser espelhados na vertical do plano devem ter este atributo aplicado com valor False.

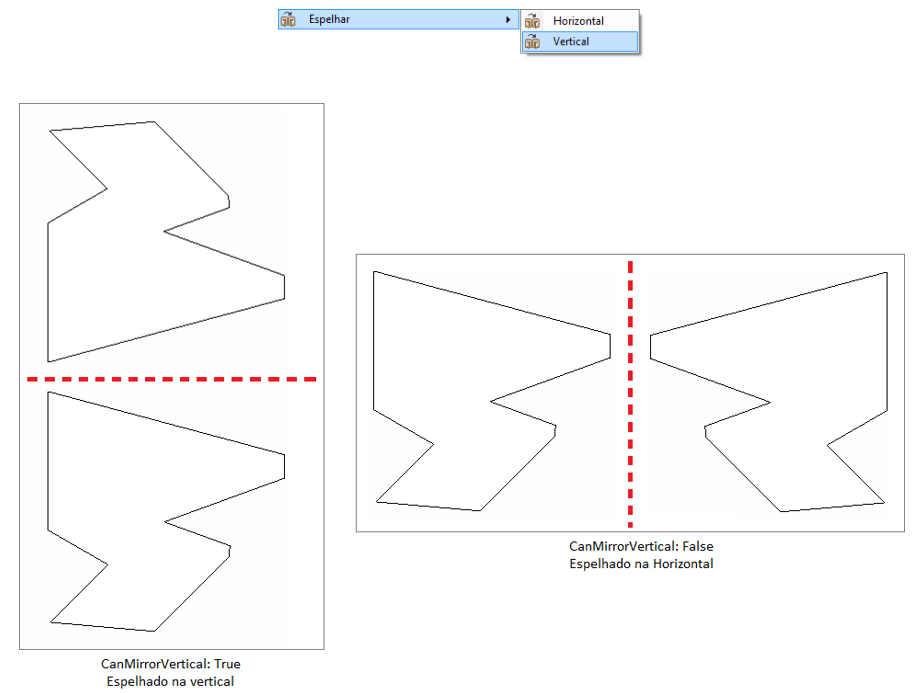

Através das imagens abaixo é possível perceber que, à esquerda, com o atributo CanMirrorVertical com valor True (como valor padrão), ao tentar espelhar uma geometria criada no ambiente, são exibidas opções para espelhar Horizontal ou Vertical (conforme imagem abaixo). Já à direita, com o atributo CanMirrorVertical com valor False, ao tentar espelhar a geometria criada no ambiente, não é exibida a opção para espelhar Vertical e a geometria é espelhada no sentido horizontal.
Para aplicar o atributo, clique aqui e veja como proceder.
