Quando um módulo precisar ter comportamento de geometria, como permitir furo ou redimensionamento linear, pode-se cadastrar um módulo com geometria.
Para cadastrar um módulo utilizando geometria:
1. Acesse Cadastro - Módulos.
2. Selecione o módulo criado na Árvore de Navegação.

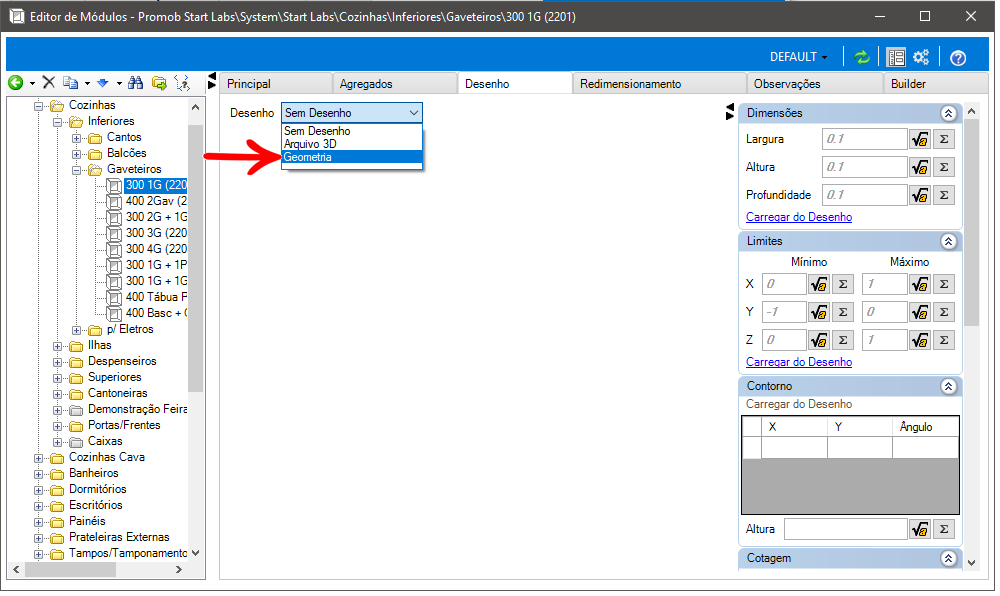

3. Acesse a aba Desenho e, no campo Desenho, escolha a opção Geometria.
4. Serão exibidas duas novas abas: Editar Forma e Editar Perfil.
Editar Forma
A tela de Editar Forma é composta por: Ferramentas de edição, a Área de Desenho, o Preview e as Propriedades.

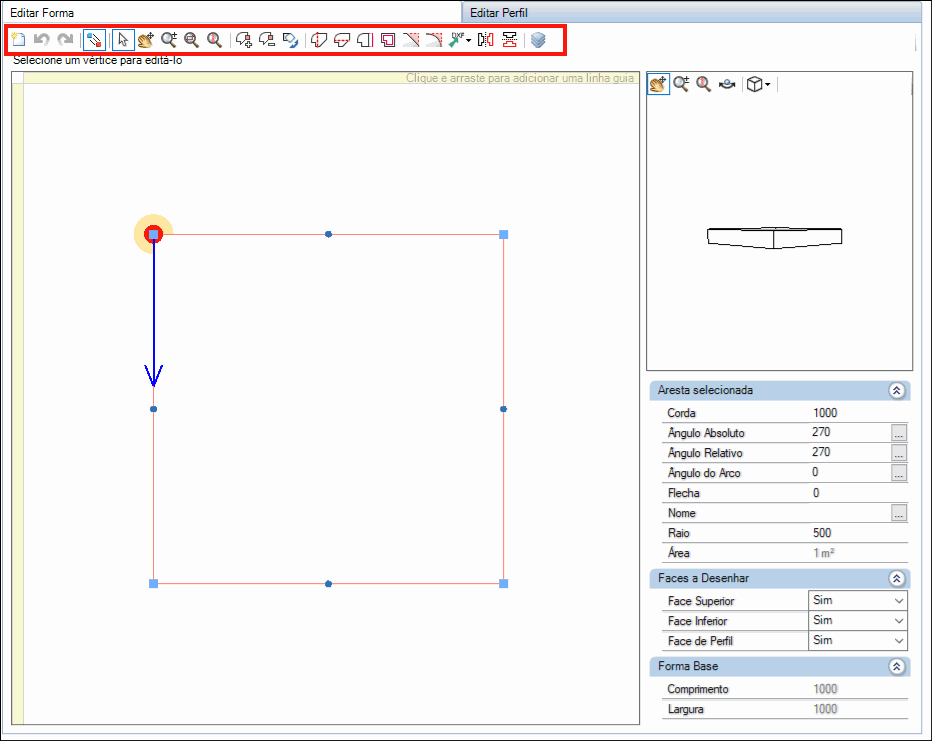

- Ferramentas de edição: permite editar a forma do desenho a ser cadastrado. A forma é o contorno do desenho em vista planta.

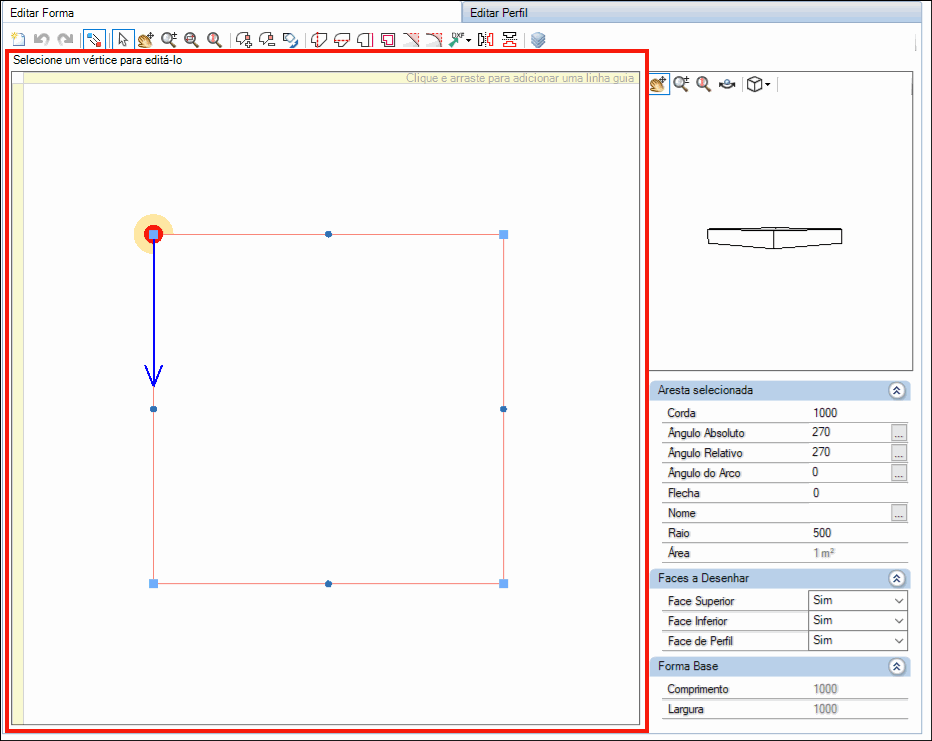

- Área de Desenho: permite visualizar e editar o desenho de acordo com a necessidade. A forma pode ser editada através dos vértices visíveis.

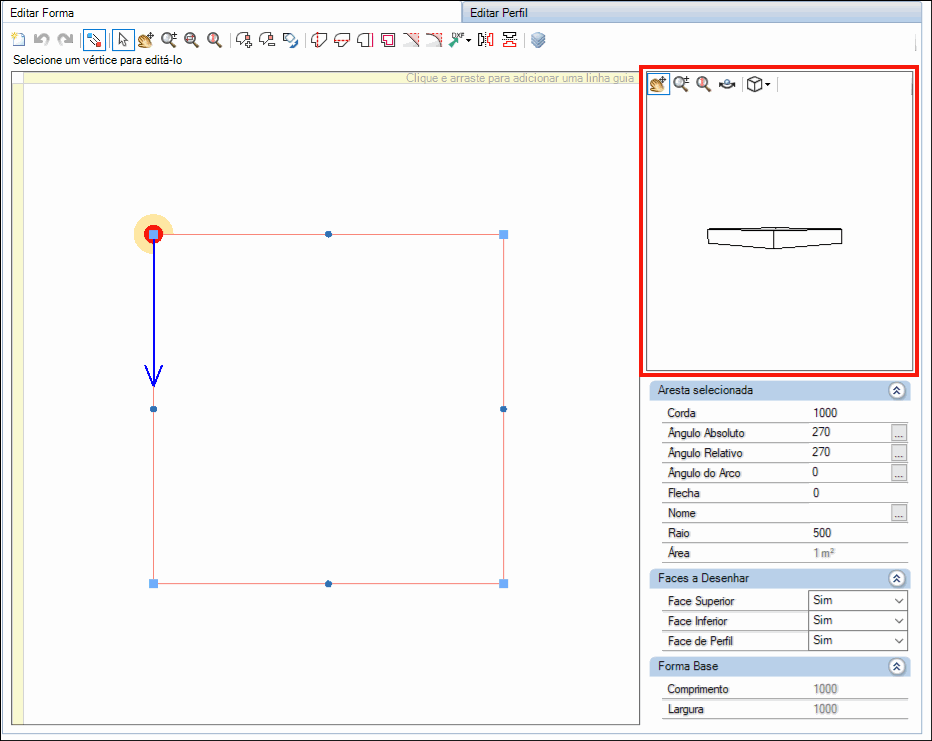

- Preview: permite visualizar o preview da geometria construída.

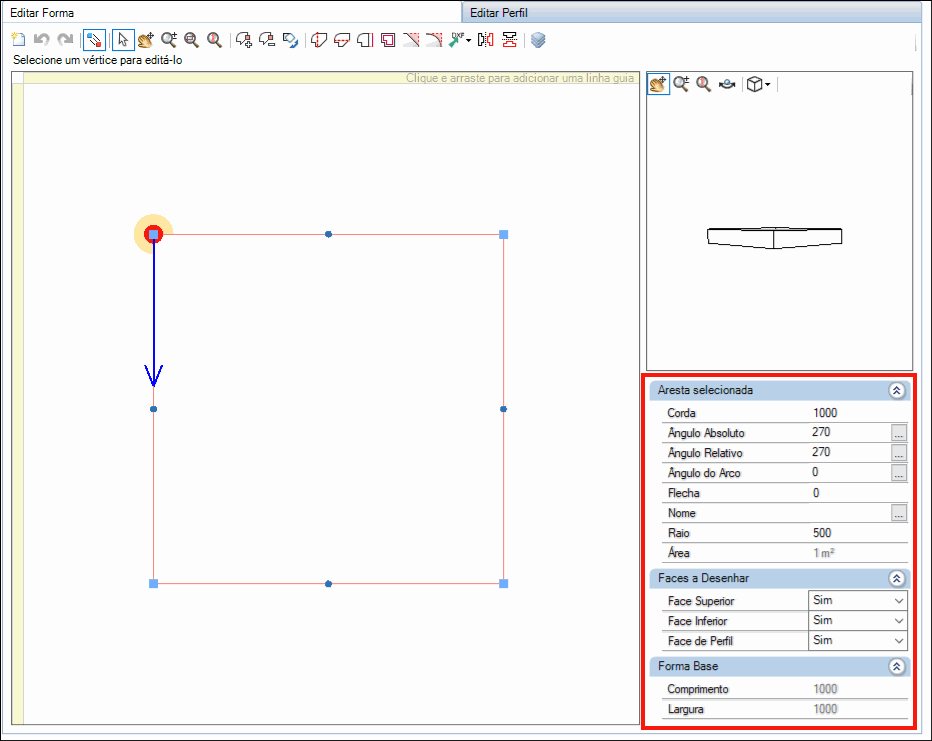

- Propriedades: mostra as informações conforme o selecionado na área de desenho.
IMPORTANTE: Clique aqui para visualizar o procedimento Help Editor de Geometrias, onde são especificadas as funcionalidades disponíveis em Editar Forma.
Editar Perfil
A tela de Editar Perfil, é composta por: Ferramentas de edição, Perfil Padrões, Propriedades, a Área de Perfil e Aplicação do Perfil.

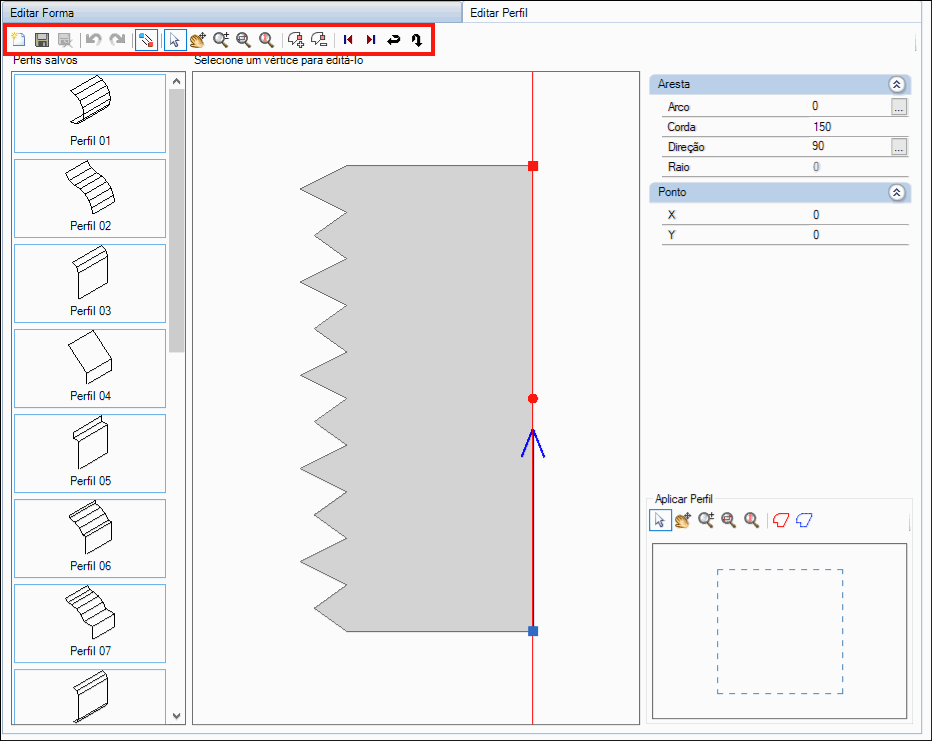

- Ferramentas de edição: permite configurações no Perfil.

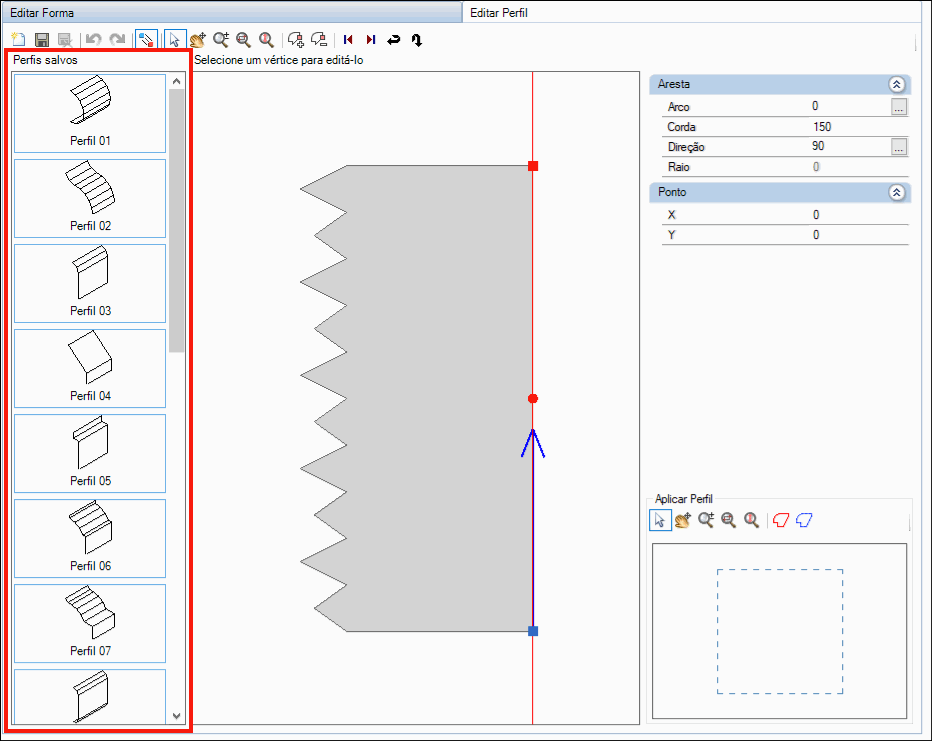

- Perfis Padrões: perfis de exemplo que podem ser usados. Esses perfis, depois de selecionados, podem ser editados.

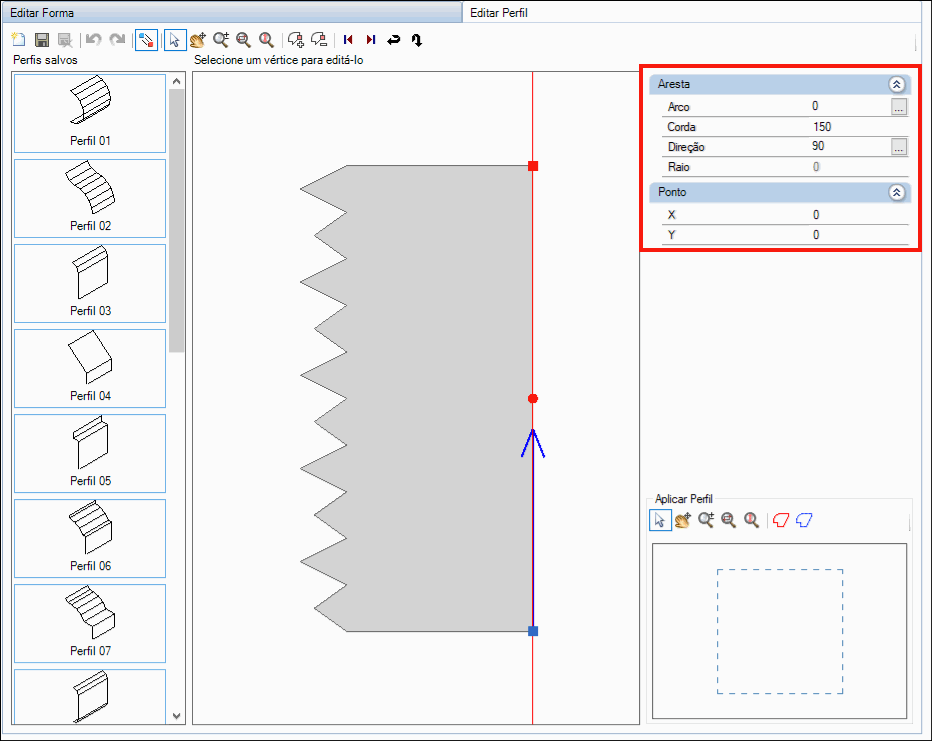

- Propriedades: exibe as informações conforme o perfil selecionado na área do perfil.

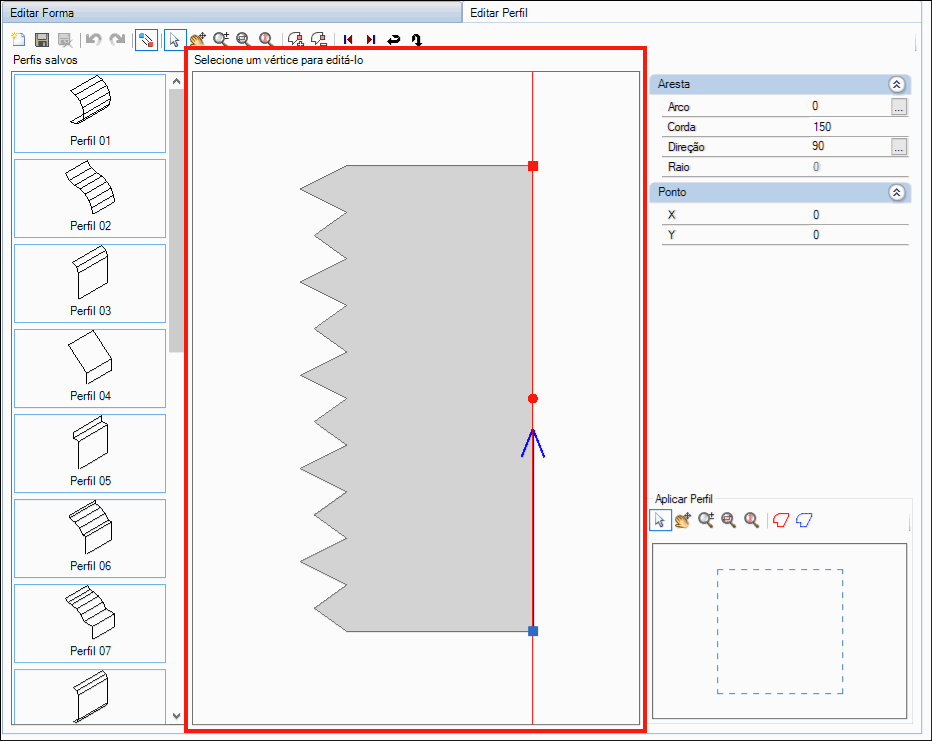

- Área de Perfil: visualização e edição do perfil.

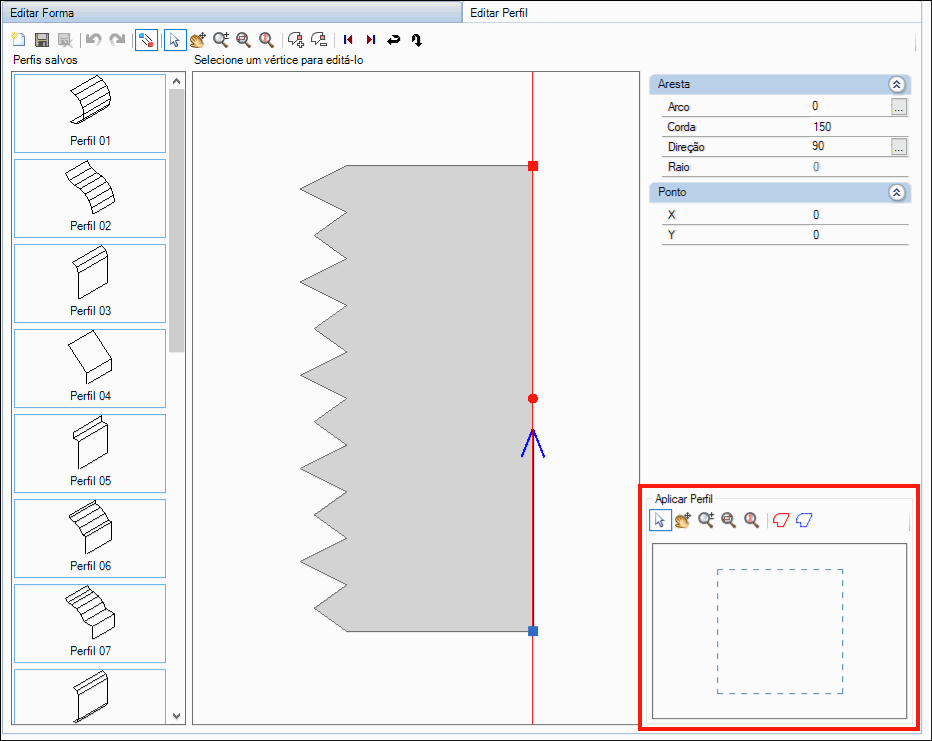

- Aplicação do Perfil: permite selecionar a aresta da forma da geometria em que o perfil criado deve ser aplicado.
IMPORTANTE: Clique aqui para visualizar o procedimento Help Editor de Geometrias, onde são especificadas as funcionalidades disponíveis em Editar Perfil (item 5).

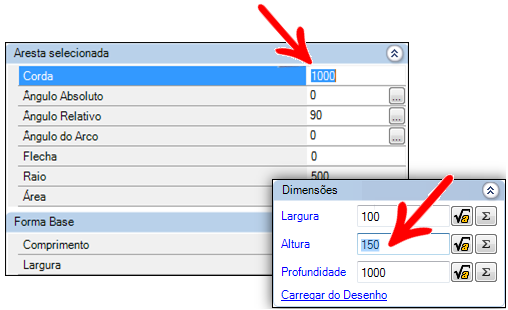

5. Ao selecionar a opção Geometria, a mesma é criada com dimensões padrões de 1000x150x1000. A largura e profundidade devem ser ajustadas pela propriedade Corda da Geometria e, deve-se clicar em Carregar do Desenho, em Dimensões. A altura deve ser alterada pelo campo Altura em Dimensões
6. Na aba Principal, preencha os campos da aba Dimensão.
7. Após as alterações, clique no ícone Atualizar, no cabeçalho.
