O Promob Catalog reconhece desenhos que seguem os parâmetros abaixo:
1. Formato do arquivo: DXF ou OBJ;
2. Unidade de medida: milímetros;
3. Posição do objeto: ponto 0,0,0 do eixo das coordenadas, que corresponde ao canto inferior traseiro esquerdo do desenho;
4. Ao final do desenho as layers devem ser purgadas;

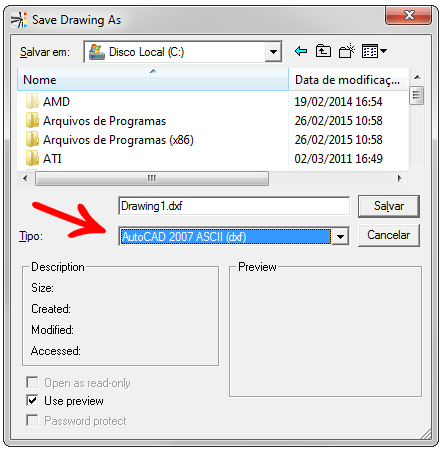

5. O arquivo deve ser aberto pelo software de modelagem e salvo com a compatibilidade AutoCAD 2007 ASCII (dxf);
IMPORTANTE: Caso não tenha a opção de compatibilidade com a versão 2007 do AutoCAD, é possível salvar na versão AutoCAD 2000 ASCII (dxf);
6. O nome do arquivo não deve possuir caracteres especiais ou espaçamento;
7. O Promob não reconhece desenhos criados no AutoCAD 2012 que utilizam Meshtype 1 como tipo de construção de malha. O Promob lê somente o Meshtype 0;
8. O Promob não lê desenhos sólidos;
9. Arquivos DXF: nem todas as primitivas de desenho são reconhecidas e importadas pelo Promob. O Promob lê alguns tipos de blocos/agrupamentos, mas não reconhece polilinhas;
10. Promob lê os arquivos DXF criados pelo Blender, porém, ele não entende as layers criadas pelo Blender, as layers precisam ser criadas em outro software de 3D.
IMPORTANTE: devido ao arquivo não estar vinculado às camadas do Promob, os modelos não são respeitados.
