A Função de Porta é uma ferramenta de edição e configuração de portas, que permite que o usuário a realize configurações no módulo de acordo com as suas necessidades. Estas configurações, por sua vez, serão respeitadas no momento da inserção do item no ambiente.
Abaixo, segue links com informações sobre as Funções de Portas:
- Introdução a Função de Porta
- Criar e Configurar as Funções de Portas
- Configurar Hotpoints de Portas Deslizantes
- Cadastrar Condição com Variável no Editor de Portas
- Configuração de Variáveis no Assistente de Inserção de Portas Deslizantes
Introdução a Função de Porta
A Função de Porta é uma ferramenta de edição e configuração de portas, que permite que o usuário a realize configurações no módulo de acordo com as suas necessidades. Estas configurações, por sua vez, serão respeitadas no momento da inserção do item no ambiente.
Abaixo, segue explicação sobre como criar e configurar a Função de Porta.

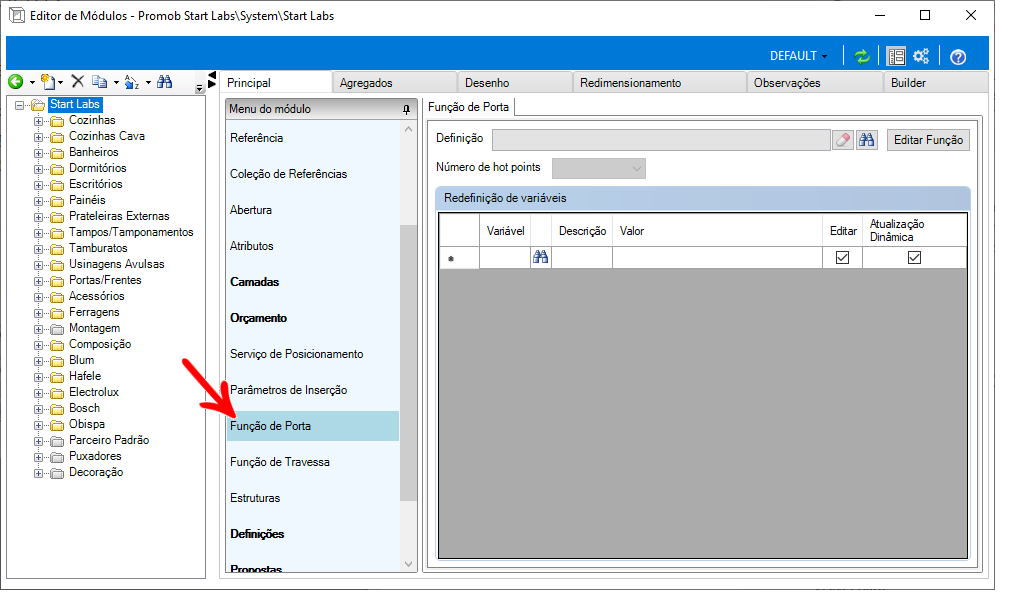

1. Acesse o menu Cadastro – Módulos.
2. No menu Principal, clique sobre a opção Função de Porta.

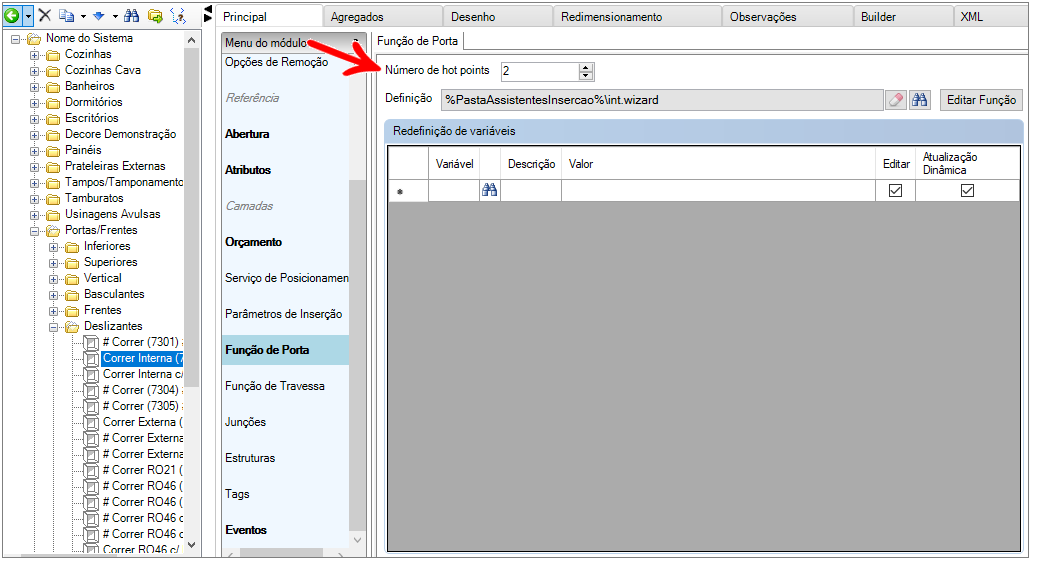

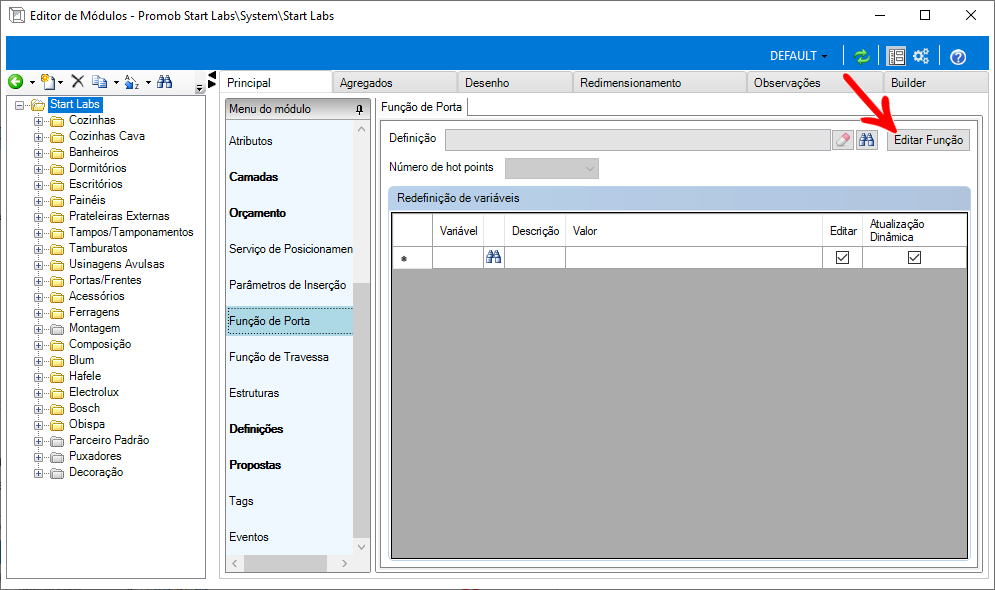

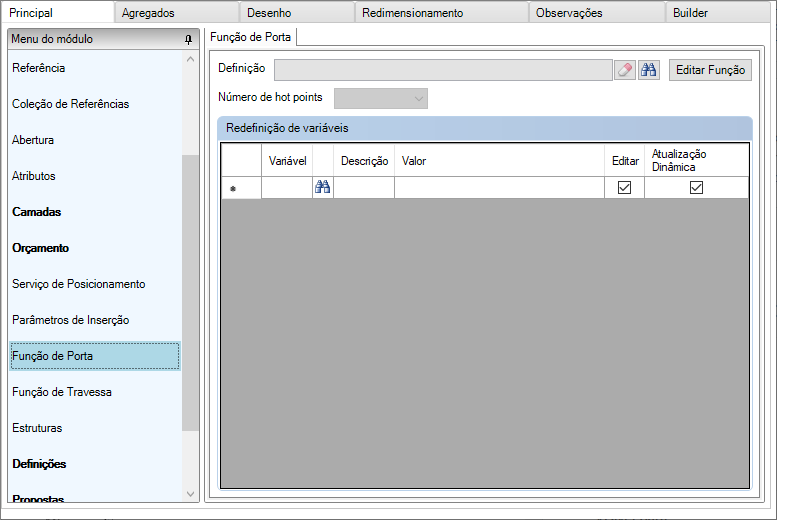

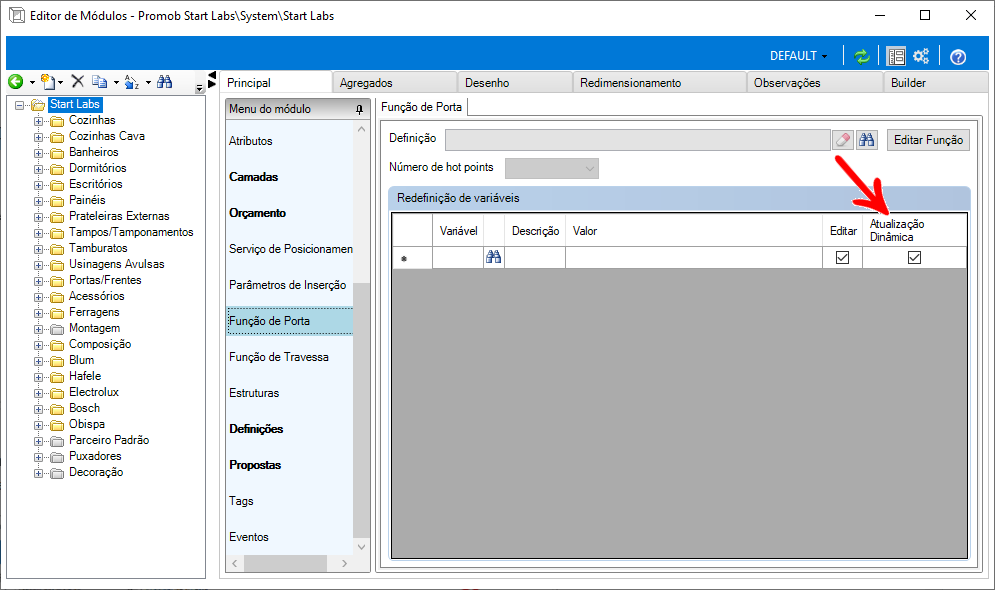

3. A seguinte tela é exibida:
Realize as configurações desejadas:
- Número de hot points: permite configurar a quantidade de hot points em portas deslizantes.

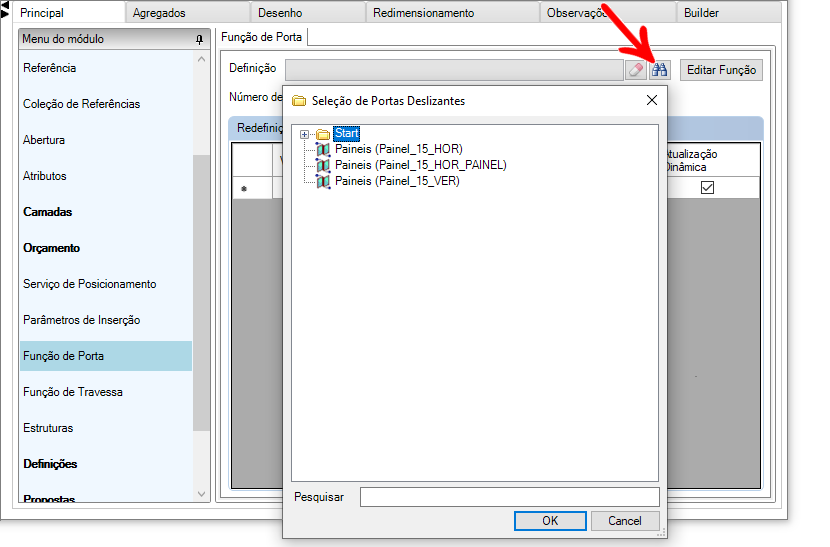

- Definição: clicando no ícone Localizar, é aberta uma janela, na qual é possível realizar a seleção de Portas Deslizantes, conforme a Biblioteca do cliente.
-
Editar Função: clicando nessa opção, é possível editar ou criar novos grupos de portas e/ou portas pertencentes a determinado grupo, como demonstram as seguintes imagens:

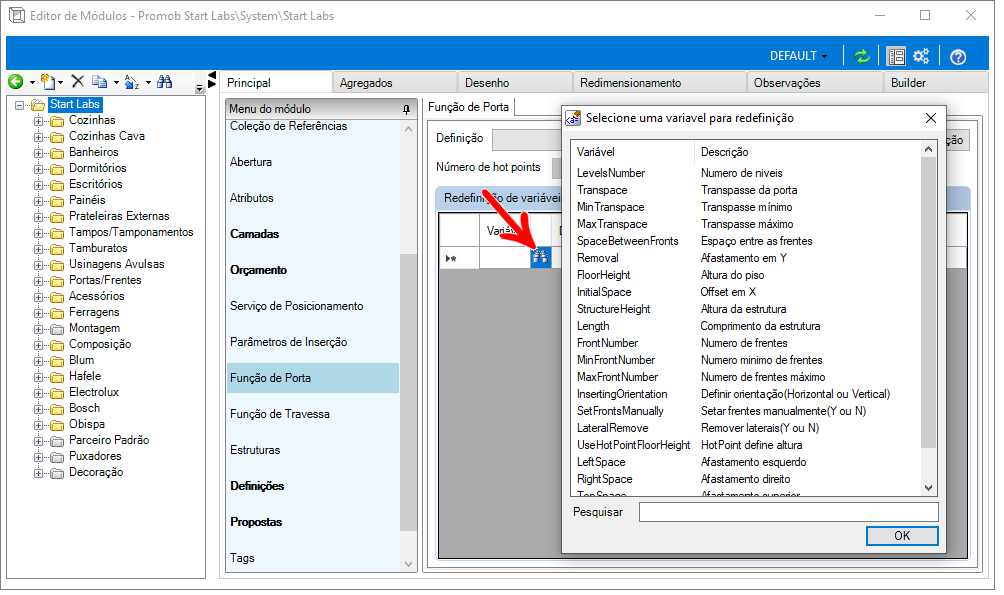

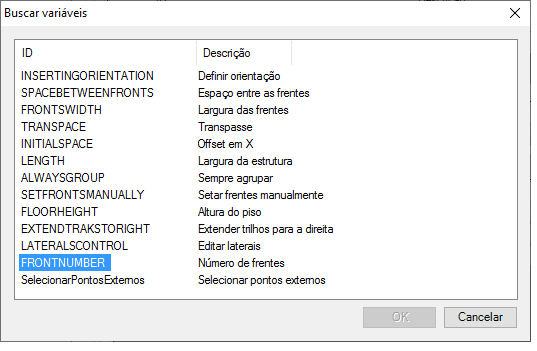

- Redefinição de variáveis: nesta opção, você pode selecionar as variáreis que deseja redefinir para a edição da porta e, inserir seus respectivos valores.

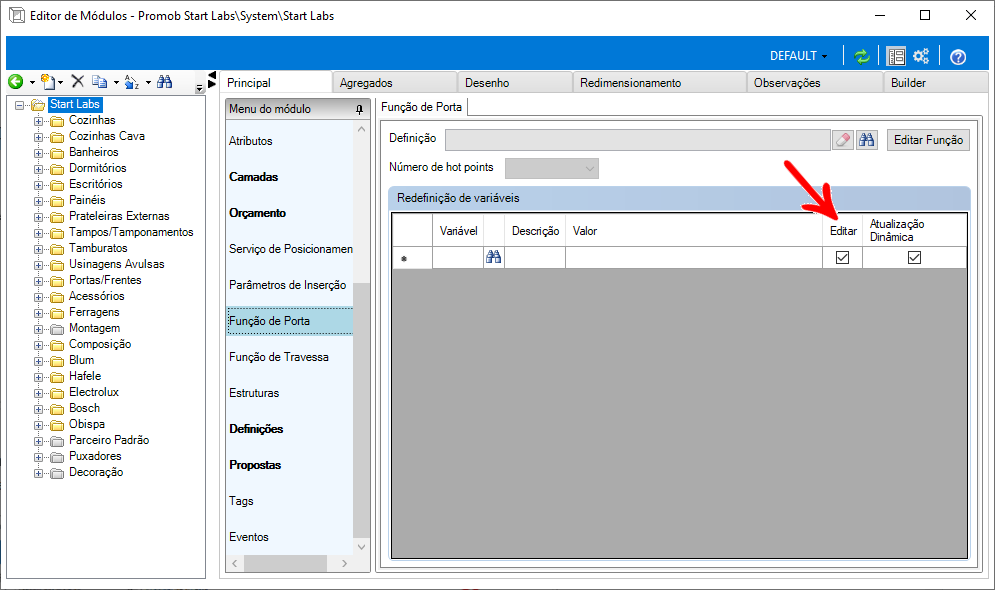

- Editar: esta opção deve ser habilitada quando o usuário deseja permitir edição da variável ao lado, no ambiente 3D.
- Atualização Dinâmica: ao marcar esta opção, caso o atributo tenha como valor uma fórmula, a mesma será recalculada quando a porta tiver alguma propriedade alterada.
Criar e Configurar as Funções de Portas
Como criar e configurar uma Função de Portas:

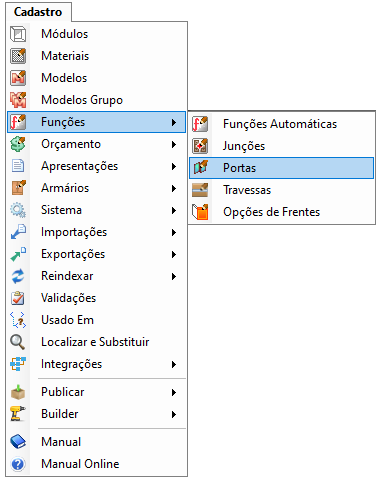

1. Clique em Cadastro - Funções - Portas.

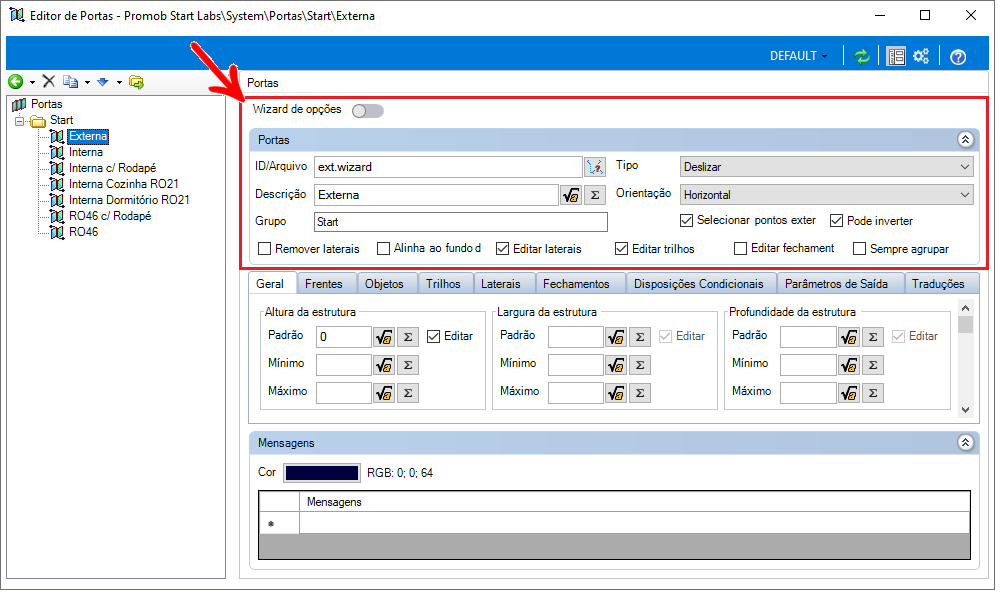

2. A seguinte tela é exibida.
3. Nesta tela, é possível editar ou criar novos grupos de portas, ou portas individualmente.
- Wizard de opções: ao habilitar esta opção, a porta será cadastrada como wizard de opções;
- ID/Arquivo: nome da porta, que será visualizado no ambiente 3D e, nome do arquivo;
- Descrição: descrição da porta que está sendo cadastrada;
- Grupo: grupo ao qual a porta pertence, podendo ser criado um novo grupo ou escolher um já existente;
- Remover Laterais: com esta opção selecionada, é possível remover as laterais da porta no ambiente 3D do usuário;
- Editar Laterais: com esta opção selecionada, é possível editar as laterais da porta no ambiente 3D;
- Editar trilhos: com esta opção habilitada, é possível editar os trilhos da porta no ambiente 3D;
- Editar fechamentos: com esta opção habilitada, é possível editar os fechamentos no Ambiente 3D;
- Sempre agrupar: com esta opção habilitada, a porta é agrupada ao ambiente/parede no Ambiente 3D;
- Tipo: seleciona qual será o tipo de porta, deslizante, divisória ou de abrir;
- Orientação: determina se a porta é aberta na Horizontal ou na Vertical. IMPORTANTE: esta opção apenas é disponível se o tipo de porta for Abrir, caso contrário, só é disponível a opção Horizontal.
- Selecionar pontos externos: Permite selecionar hotpoints externos do modulo.
- Pode Inverter: Permite inverter a função.

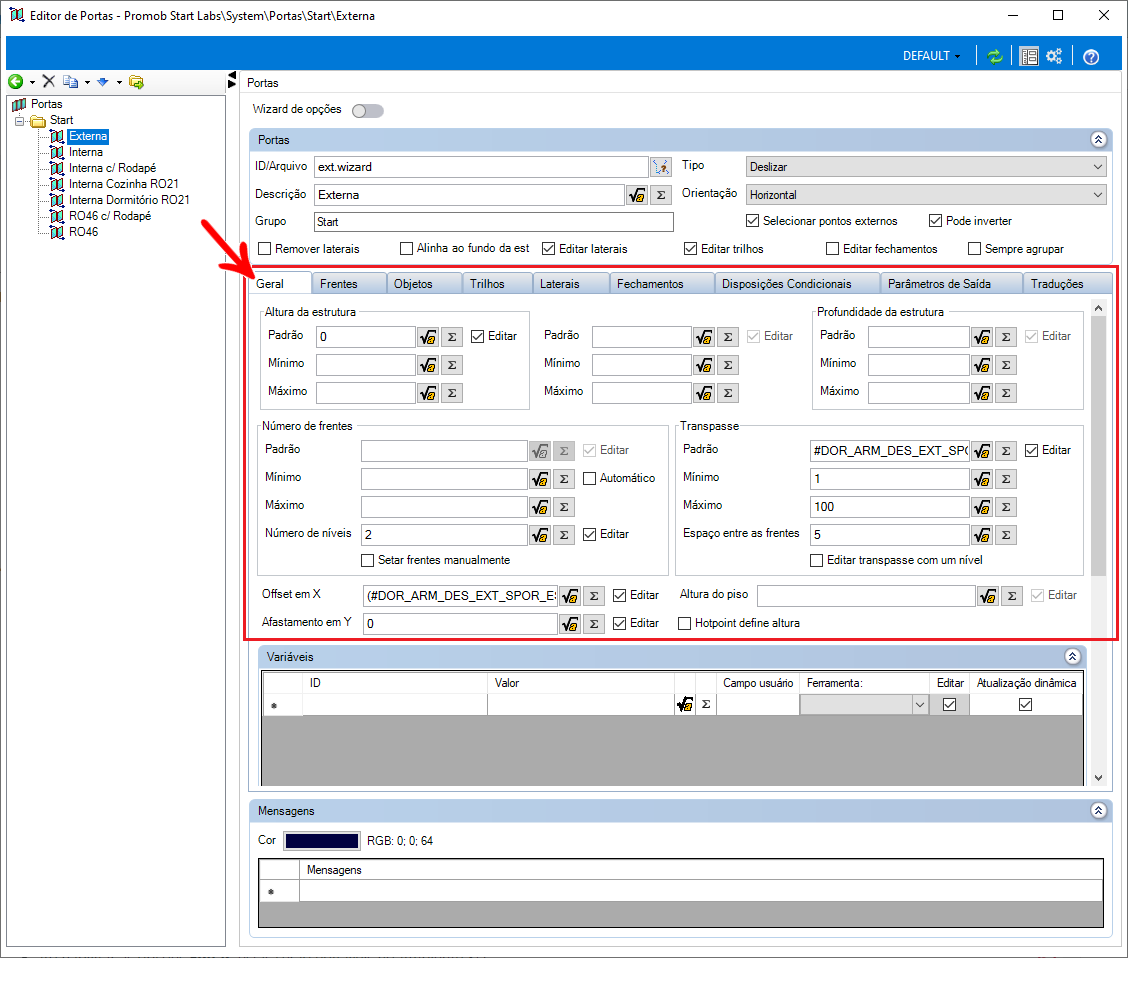

4. Em Geral realize as configurações gerais da porta conforme desejado:
IMPORTANTE:
- Ao habilitar as opções Editar, estas serão editáveis no Ambiente 3D.
- Ao habilitar a opção Automático em Número de frentes, as frentes serão inseridas automaticamente.
- Ao habilitar a opção Setar frentes manualmente, em Número de Frentes, as frentes deverão ser inseridas de forma manual
- Ao habilitar a opção Atualização Dinâmica em Afastamento, a fórmula será recalculada automaticamente quando a porta tiver alguma propriedade alterada
- Hotpoint define altura.

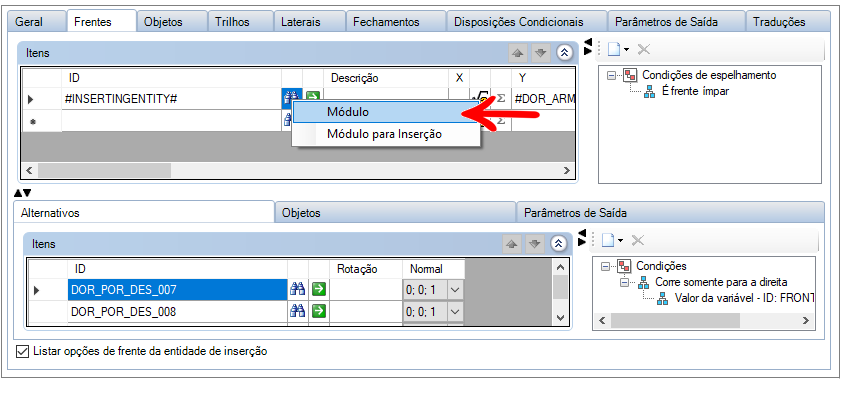

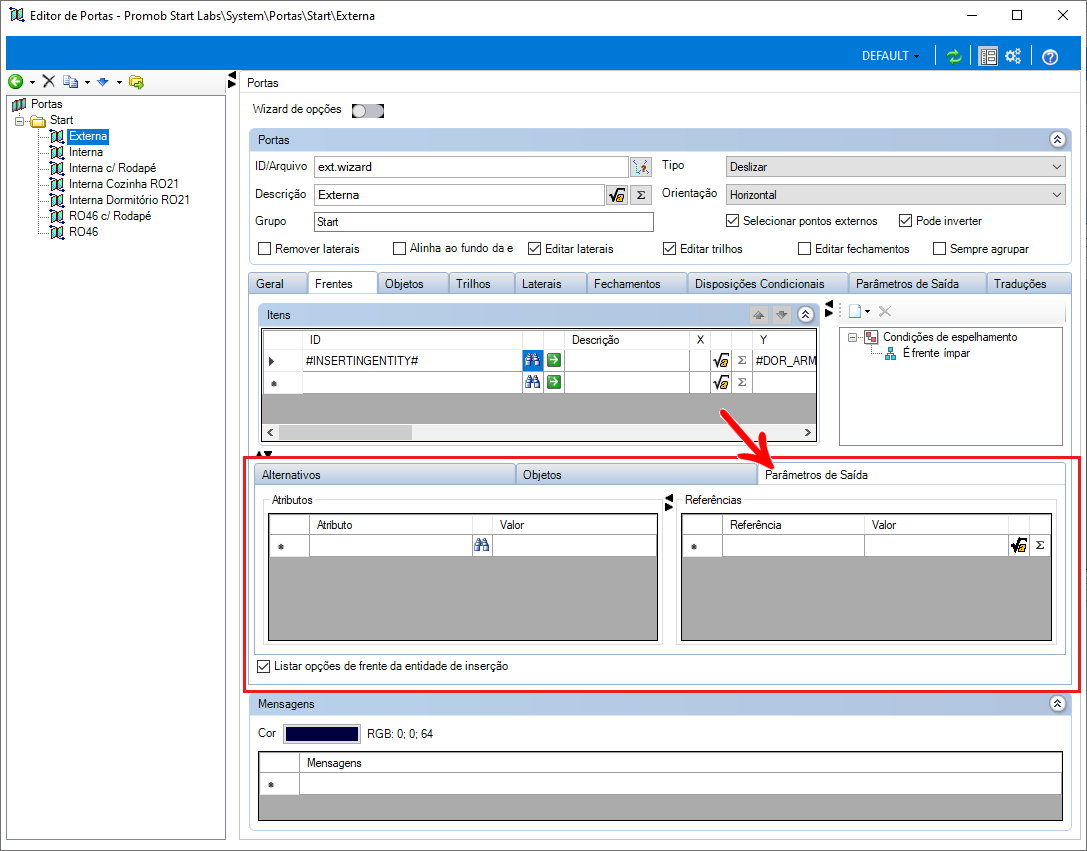

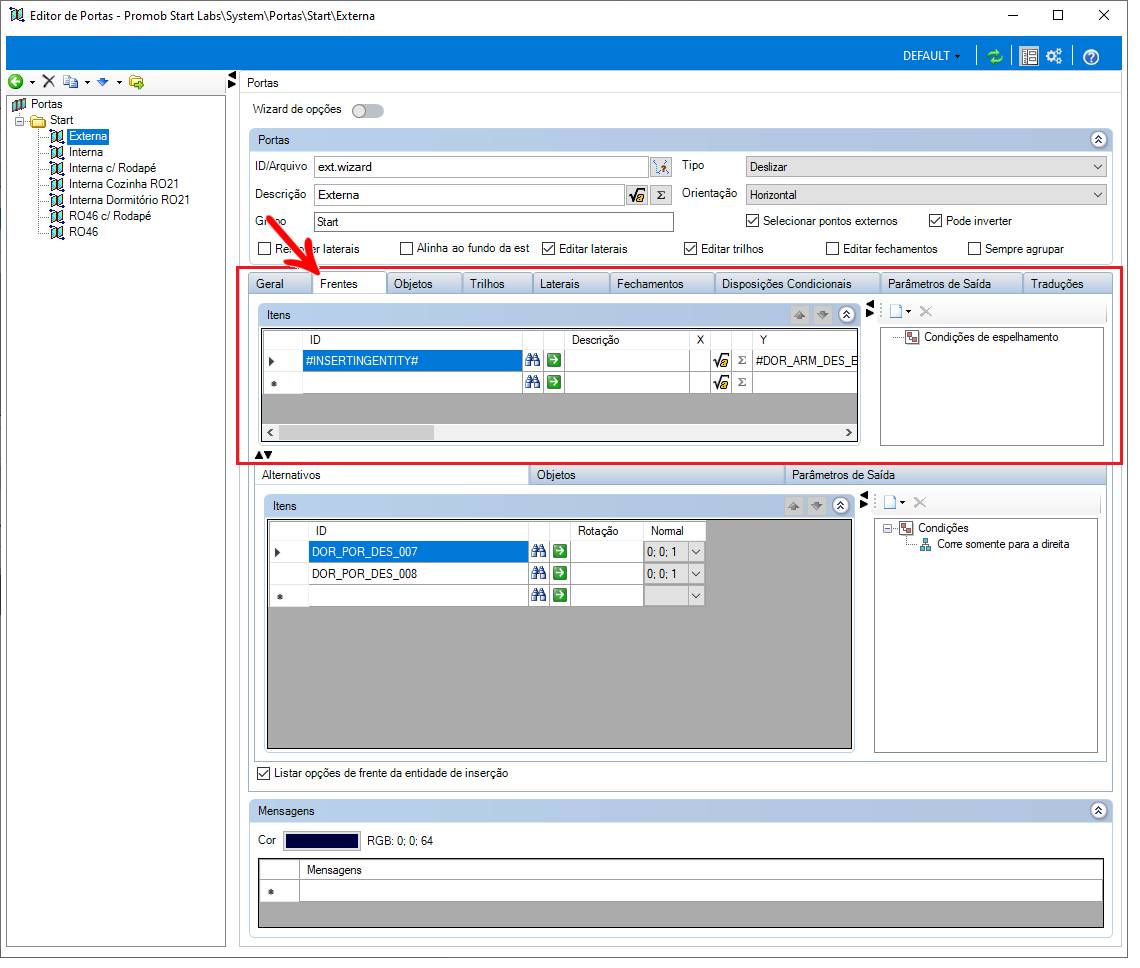

5. Na aba Frentes, determine todas as configurações das frentes.
- No campo ID, no ícone Localizar, é possível setar a configuração para Módulo ou para Módulo de Inserção.

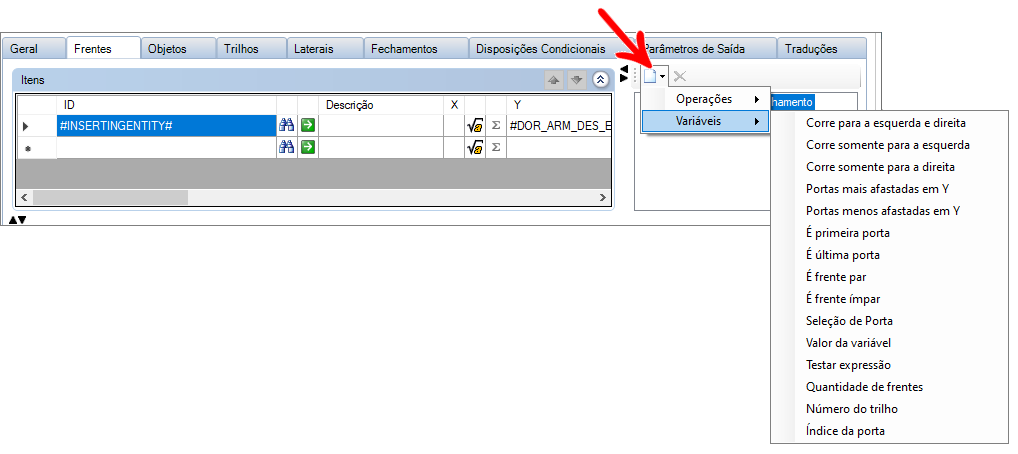

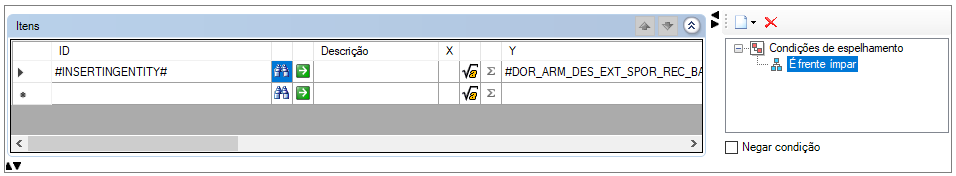

- Em Condições de espelhamento é possível editar as condições existentes e/ou, criar novas condições, estas podendo ser de Operações ou de Variáveis.

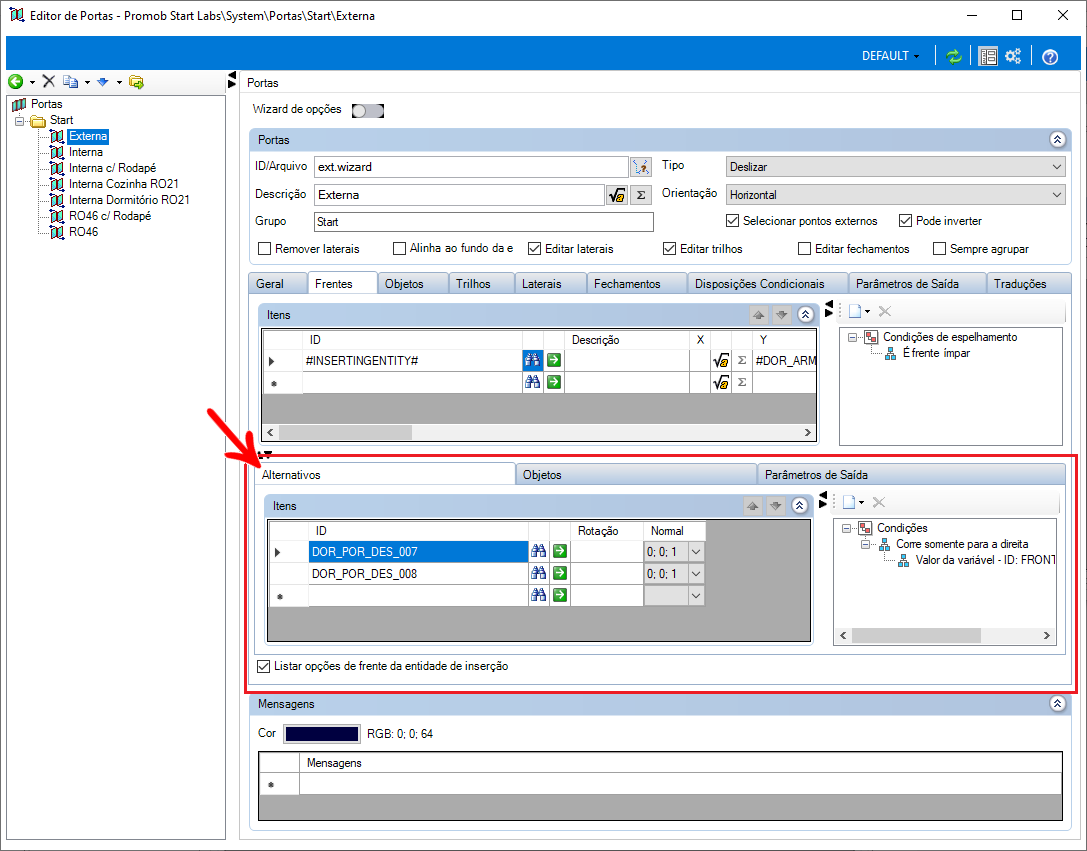

- Em Alternativos, configure os itens que podem ser agregados ao módulo, conforme a escolha do usuário, estes, não são agregados ao módulo no momento da inserção no ambiente.

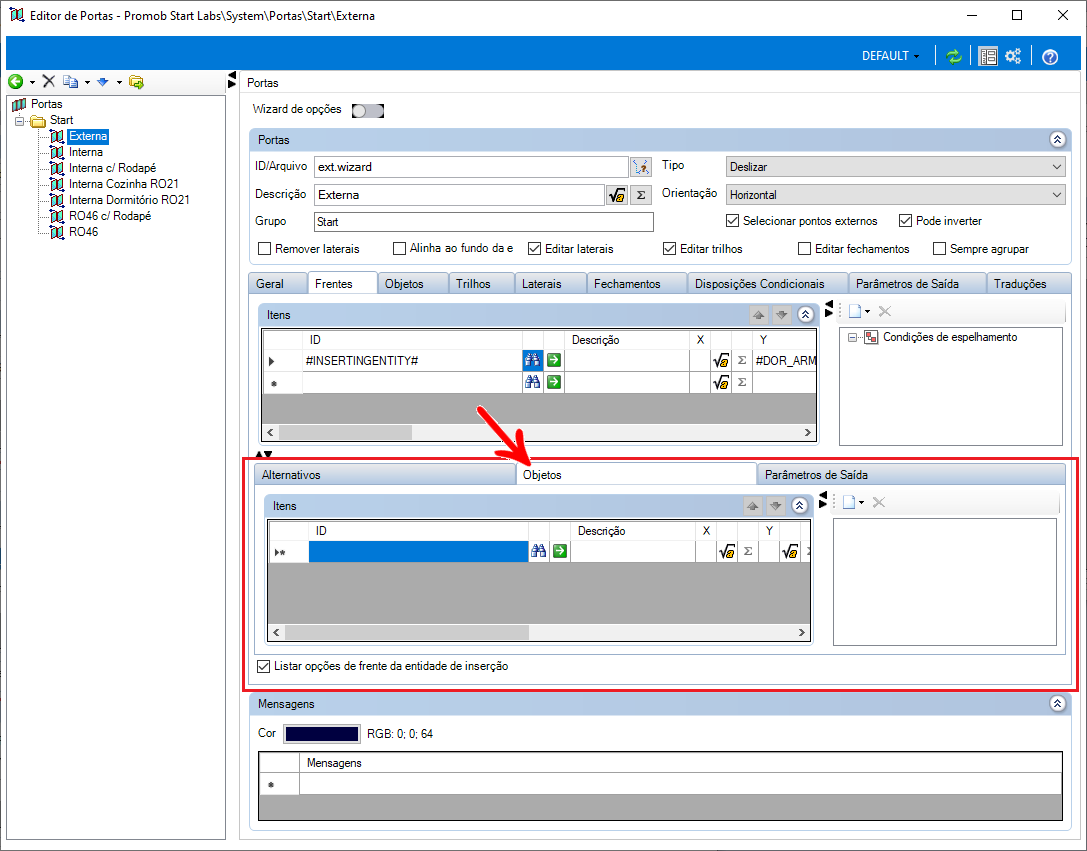

- Na aba Objetos configure os objetos que poderão ser agregados à frente, estes, podem ser setados manualmente ou, escolhidos clicando no ícone Localizar.
- Na aba Parâmetros de Saída, configure os parâmetros de saída dos itens agregados ao módulo.

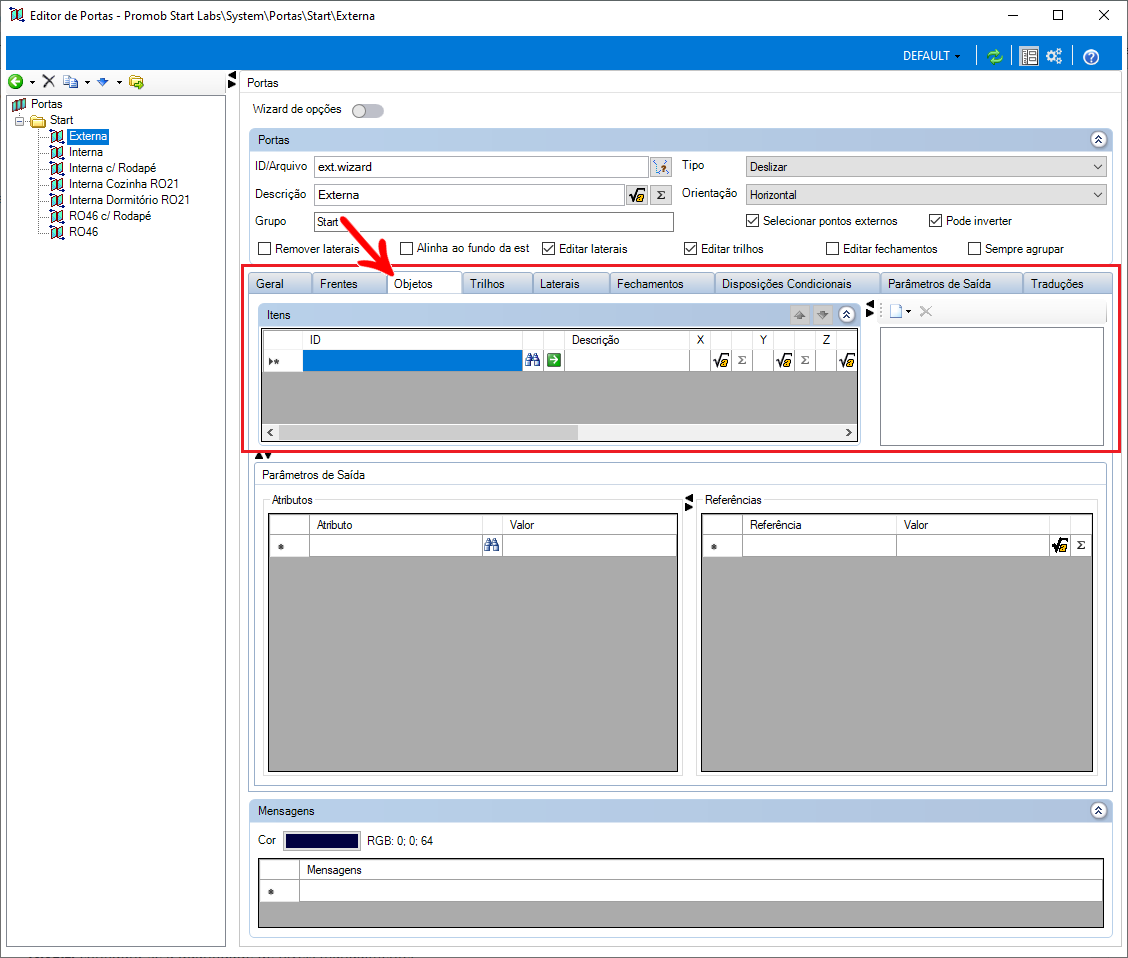

6. Na aba Objetos, nesta aba configure os objetos, também podendo selecionar em ID, através do ícone Localizar a configuração de Módulo ou Módulo de Inserção.

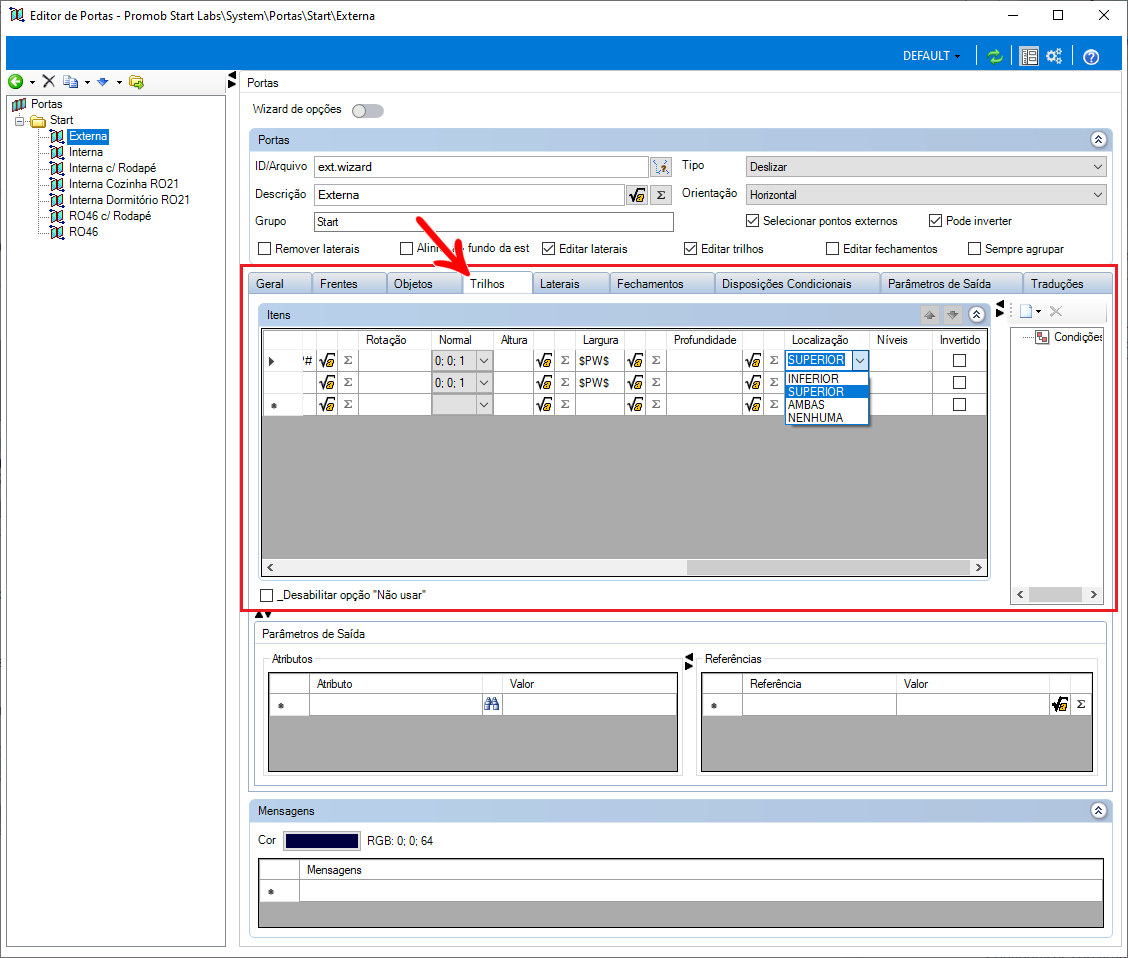

7. Na aba Trilhos a configuração dos trilhos segue o mesmo padrão das anteriores, entretanto possui duas configurações a mais:
- Localização: seta a localização dos trilhos, podendo ser Superior, Inferior, em Ambas ou em Nenhuma.
-
Níveis: configura-se a quantidade de níveis manualmente.

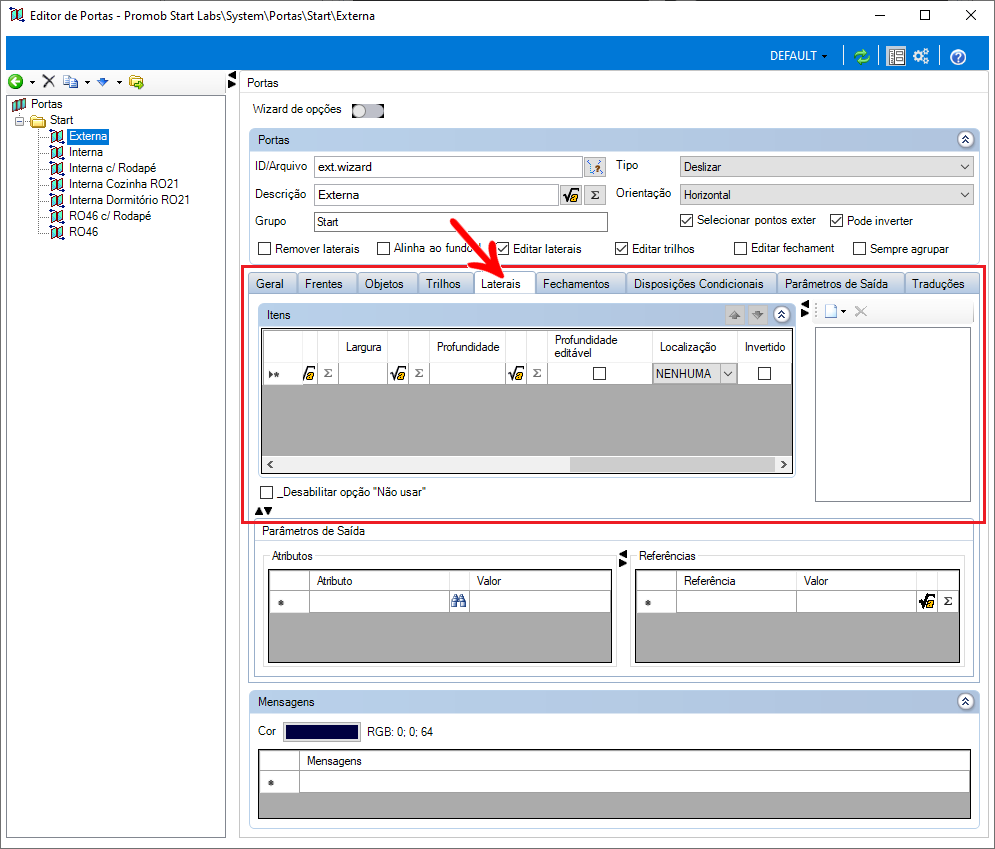

8. Na aba Laterais, segue o mesmo padrão das configurações citadas anteriormente, possível setar a opção de Profundidade Editável.

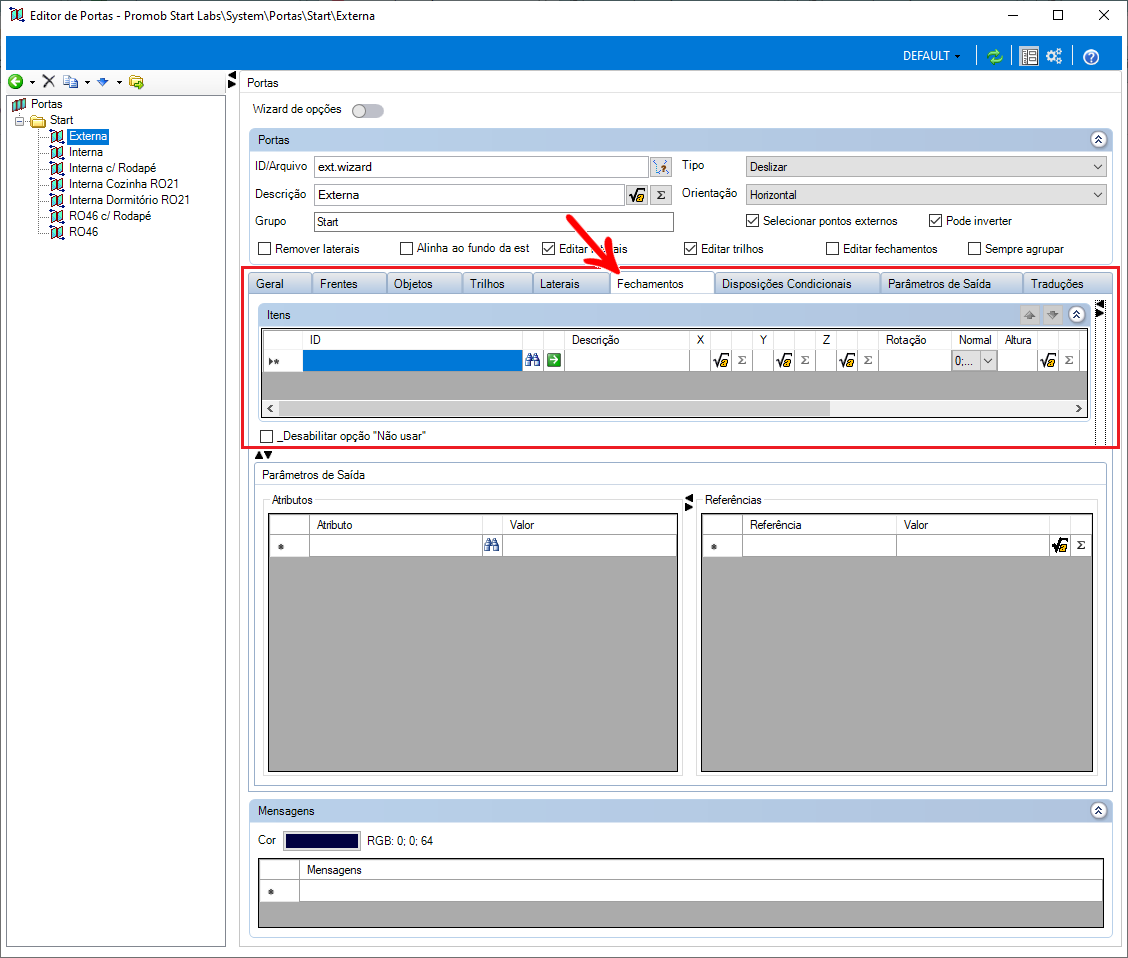

9. Em Fechamentos, as configurações de Fechamentos seguem os mesmos padrões das anteriores.

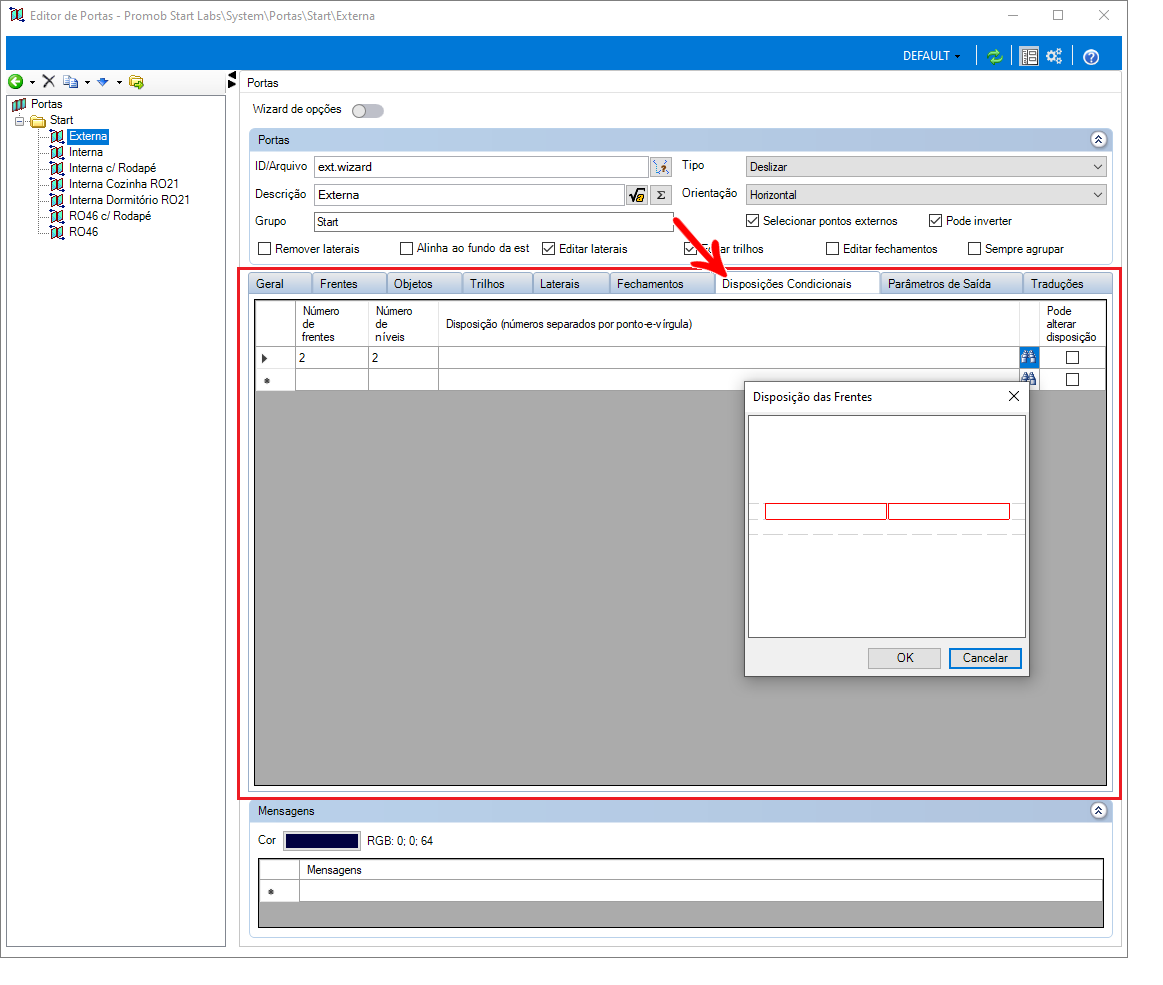

10. Em Disposições Condicionais, é possível setar o Número de frentes e o Número de níveis e, visualizar/editar a disposição das frentes clicando no ícone Localizar.

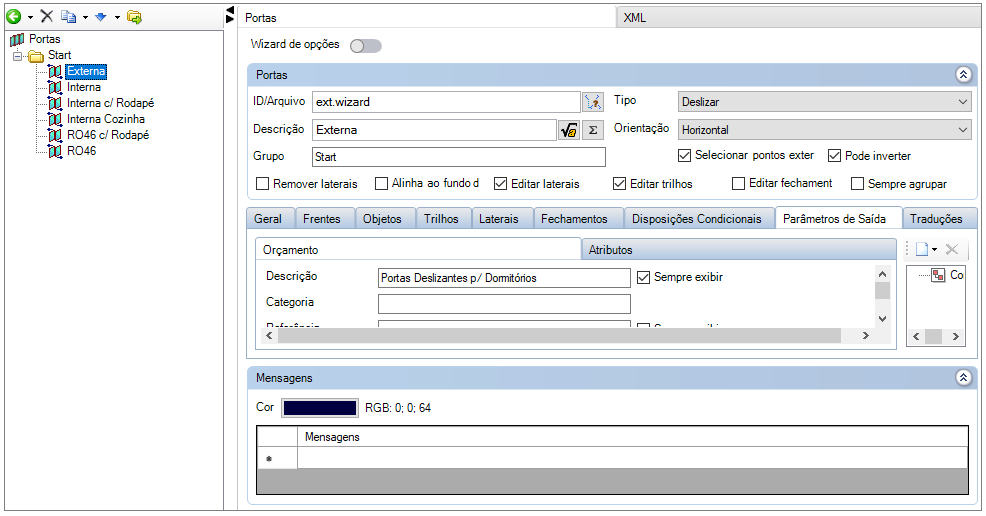

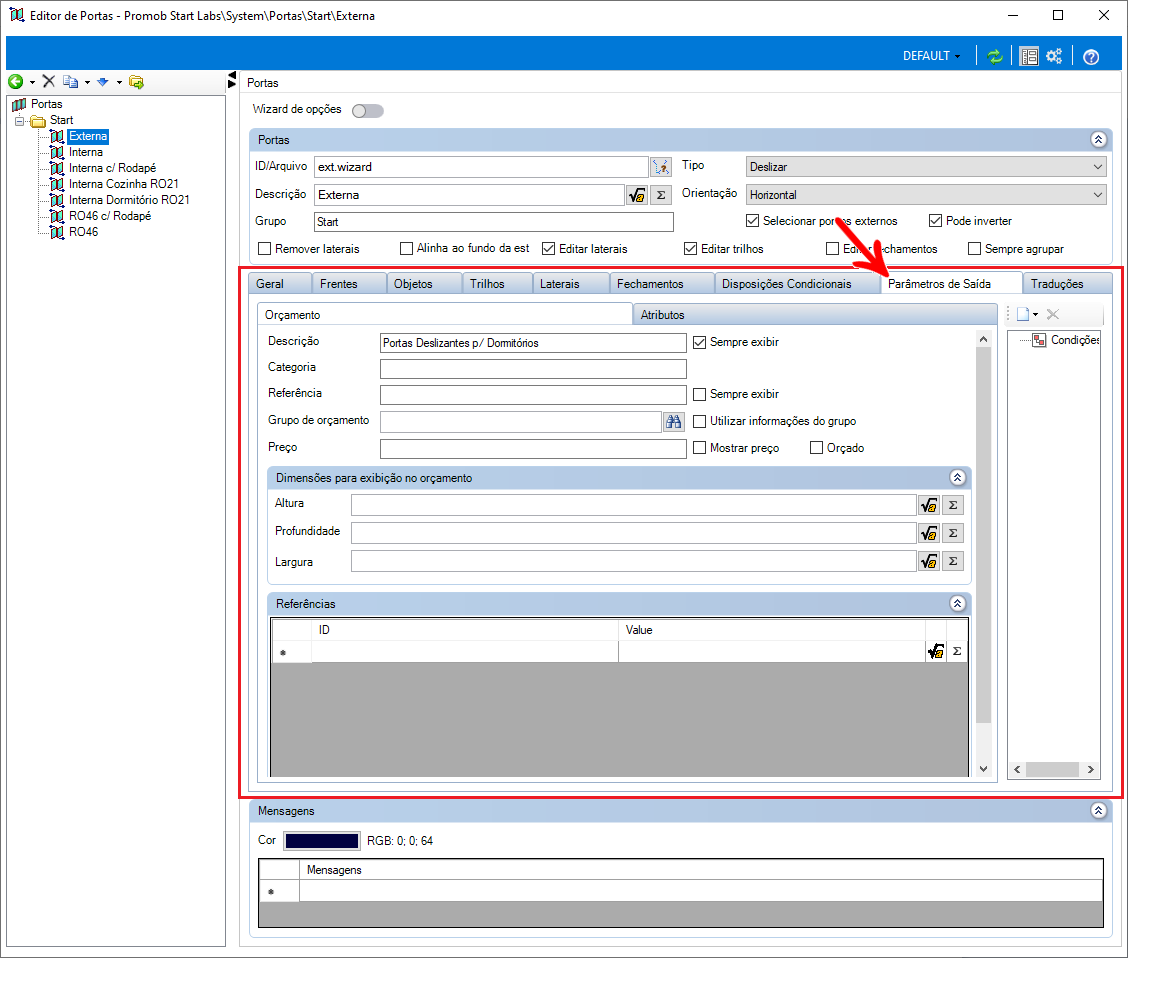

11. Na aba Parâmetros de Saída, o usuário realiza as configurações de orçamento, preenchendo os campos demonstrados abaixo:
- Descrição: configure a descrição do módulo a ser orçado;
- Sempre exibir: marcando esta opção, a descrição sempre aprece no orçamento;
- Categoria: configure a categoria do módulo;
- Referência: configure a referência do módulo;
- Sempre exibir: marcando esta opção, a descrição sempre aprece no orçamento;
- Grupo de orçamento: pode ser configurado manualmente ou, selecionando um grupo clicando no ícone Localizar;
- Utilizar informações do grupo: marcando esta opção, as informações do grupo selecionado serão utilizadas no orçamento;
- Preço: configura-se o preço do módulo, podendo setar a opção Mostrar preço ou Orçado.

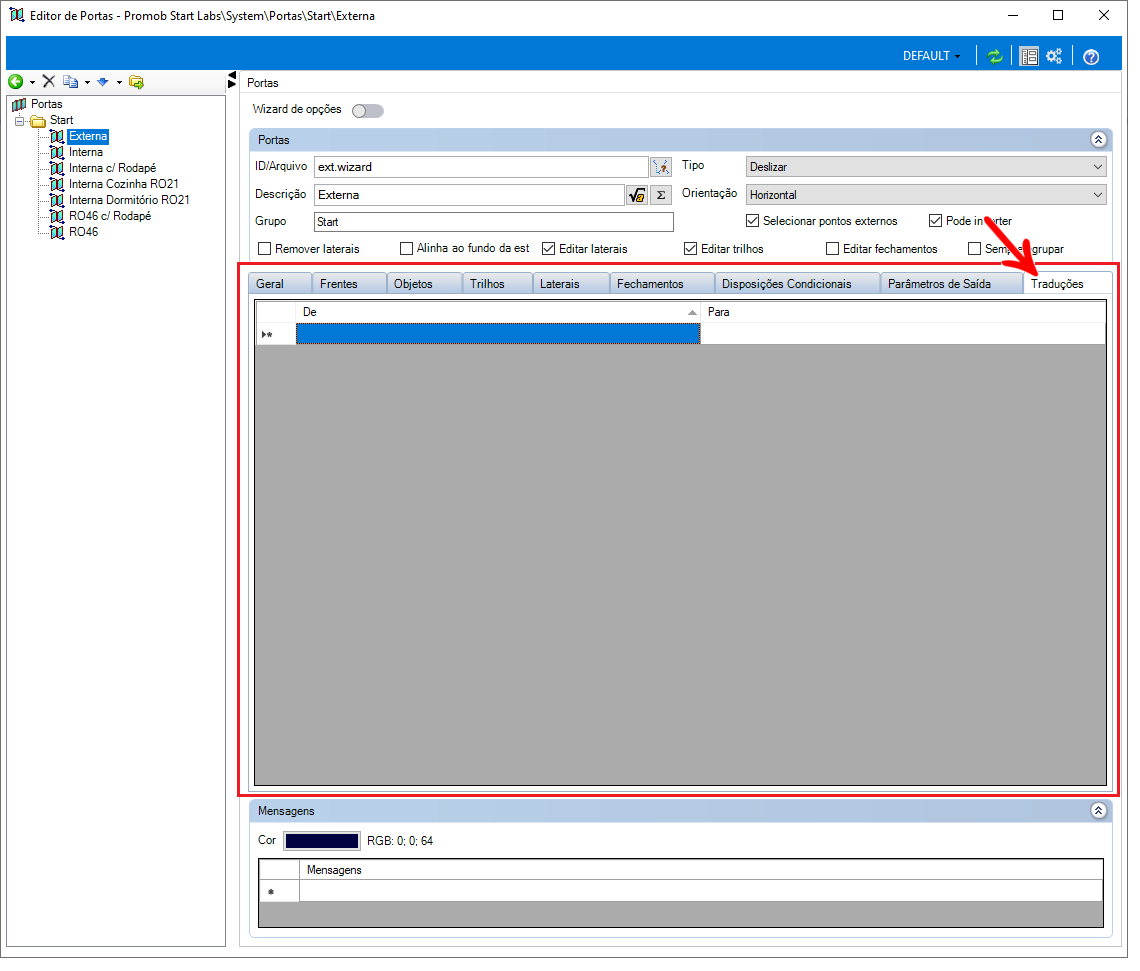

12. Em Traduções, é possível setar idiomas para realizar uma tradução.

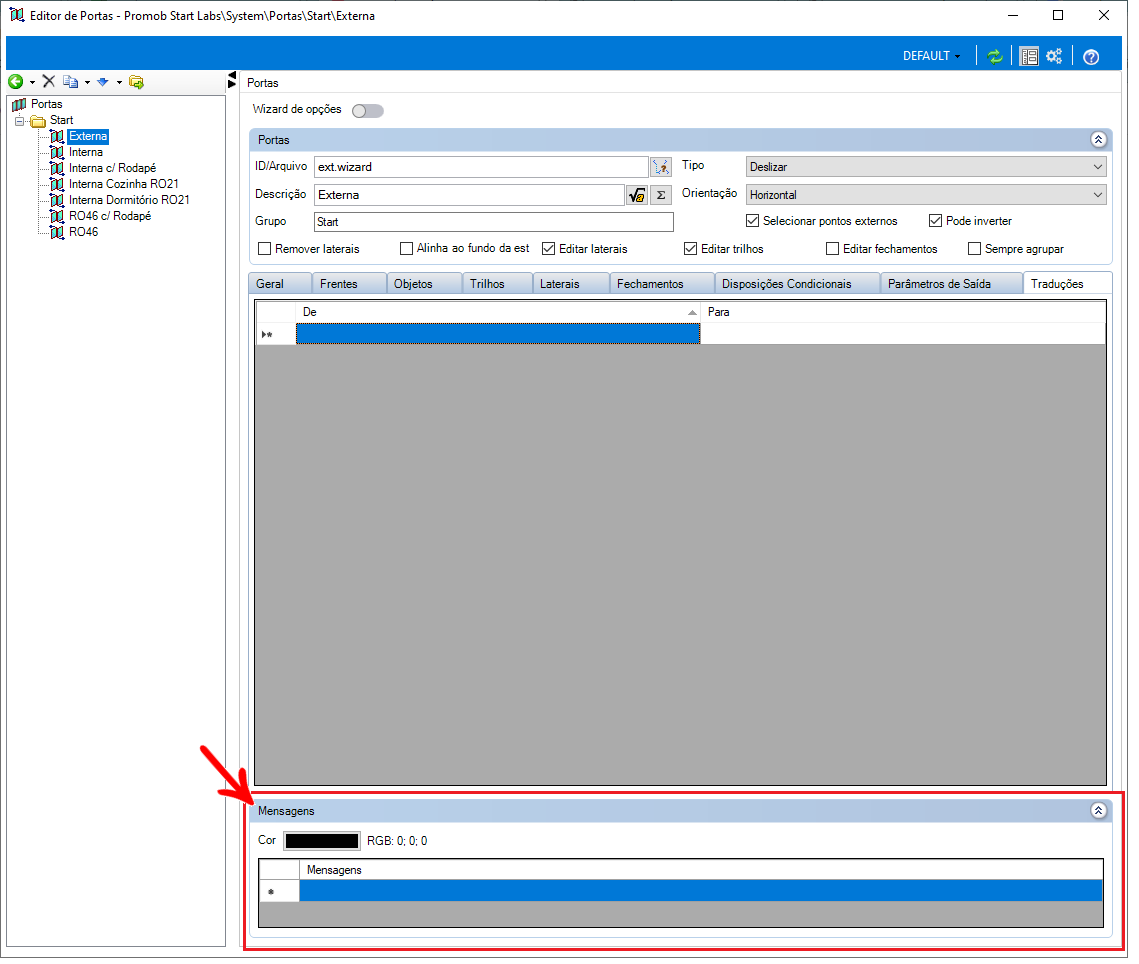

13. No menu Mensagens, é possível configurar a cor das mensagens que podem aparecer ao usuário, como a demonstrada na imagem abaixo:
Configurar Hotpoints de Portas Deslizantes
Durante a inserção de portas deslizantes no ambiente, é necessário que sejam exibidos hotpoints para tê-los como referência no posicionamento do sistema de correr. Uma aplicação comum para esta funcionalidade é para portas de correr.
Existem duas formas de cadastrar os hotpoints, pelo cadastro da função ou pelo cadastro da porta:
Pelo cadastro da função de porta
1. Abra o cadastro da função em Cadastro - Funções - Portas.

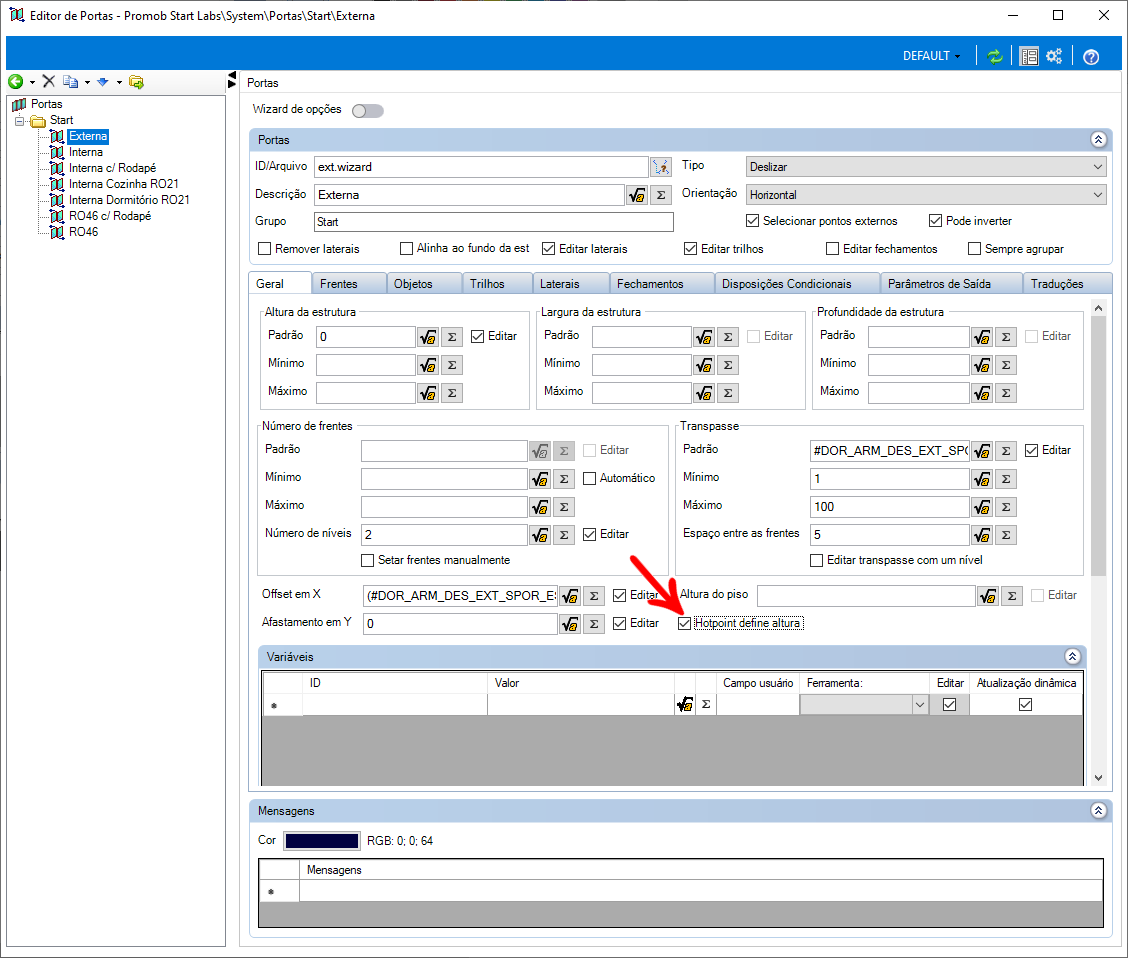

2. Selecione a função e na aba Geral, marque a opção Hotpoint define altura.
IMPORTANTE: com a opção desmarcada, por padrão serão somente dois Hotpoints, com a opção marcada é disponibilizado um terceiro hotpoint.
3. Após realizar as alterações no cadastro, clique no ícone Atualizar, no cabeçalho.
Exemplos

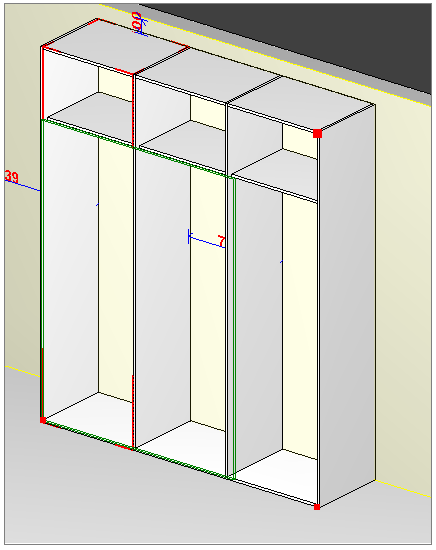

Abaixo, segue exemplo de uma porta deslizante no momento da inserção no ambiente:
- Com dois Hotpoints:
- Com três Hotpoints:
Pelo cadastro da porta
1. Acesse Cadastro - Módulos.
2. Selecione a porta que deseja alterar a quantidade de hotpoints e altere o valor na opção Numero de hotpoints.
Cadastrar Condição com Variável no Editor de Portas
Para cadastrar condição com variável:
1. Acesse o menu Cadastro - Funções - Portas.
2. Selecione a porta na qual deseja adicionar a condição pela árvore de navegação lateral.
3. Acesse a aba Frentes do Editor de Portas e habilite o Modo Avançado de cadastro.

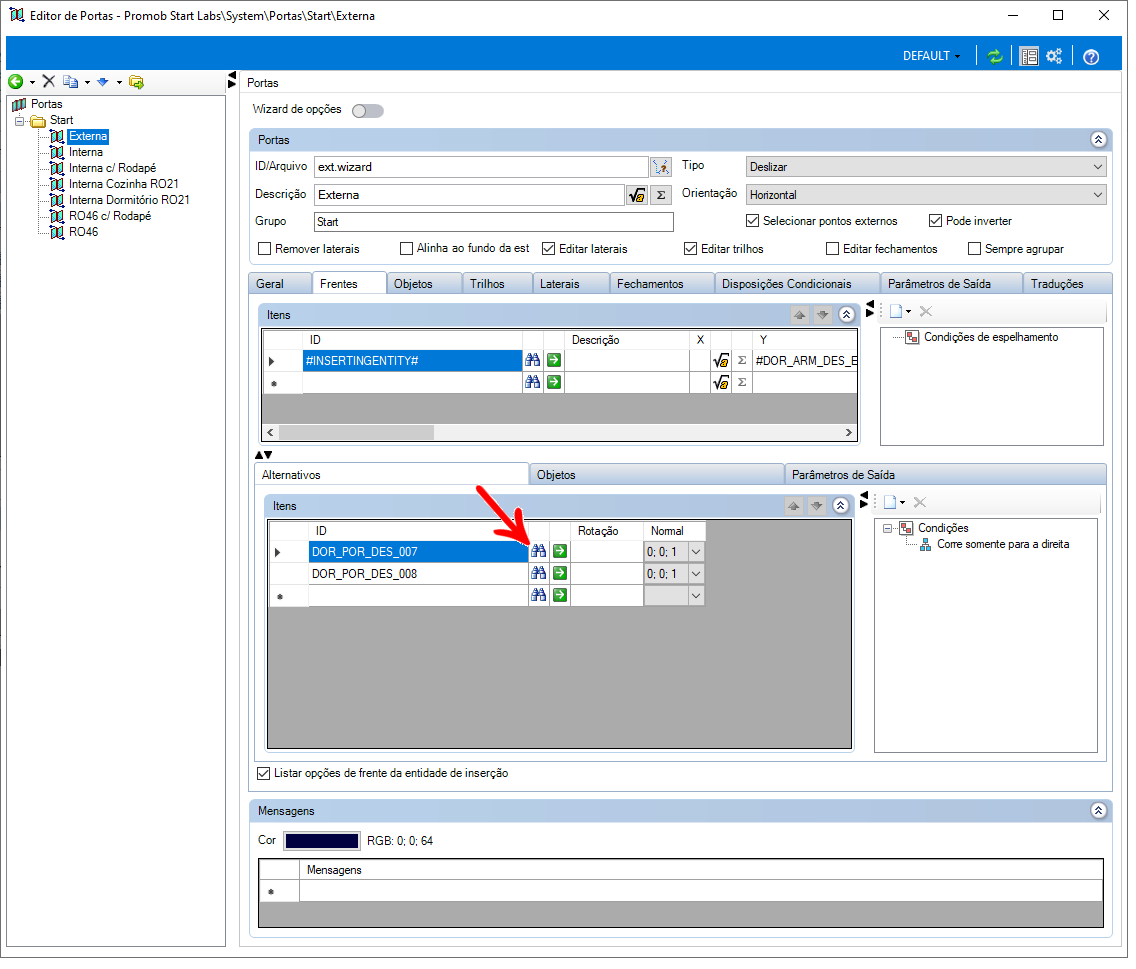

4. Na coluna ID da aba Frentes - Alternativos clique no botão Localizar e selecione uma opção de porta.

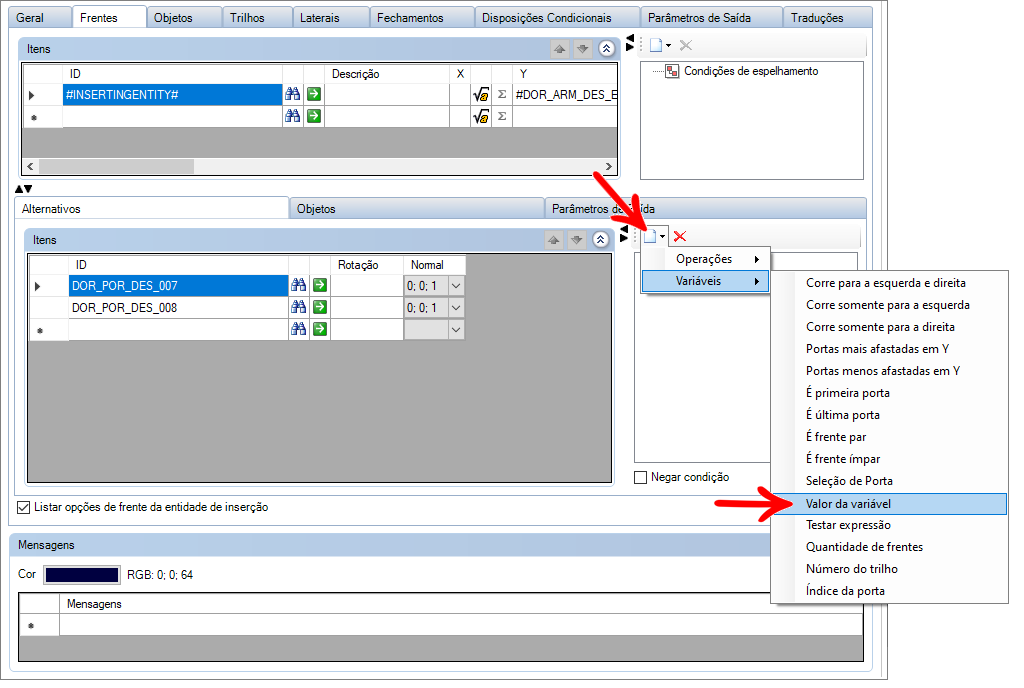

5. Em seguida, clique no botão Nova Condição - Variáveis - Valor da variável.

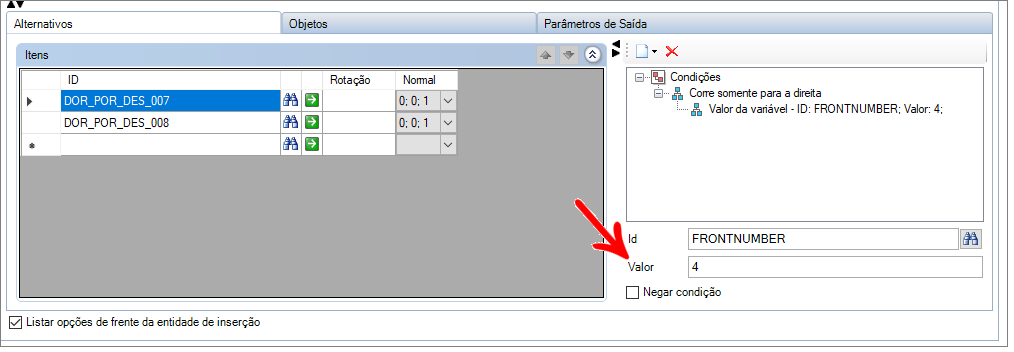

6. Realize as configurações:

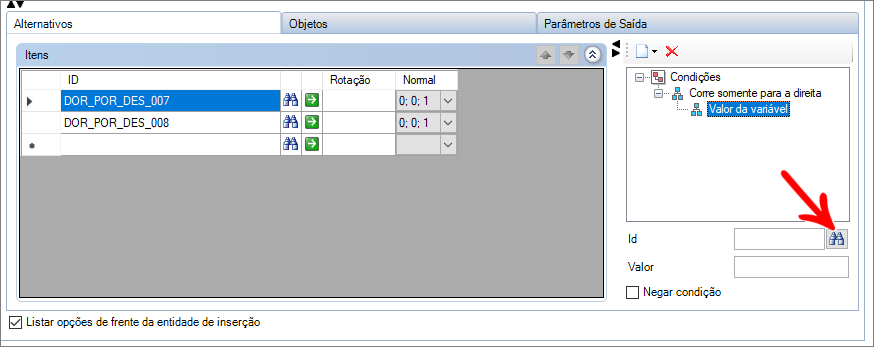

- ID: clique no botão Localizar para selecionar a variável.
- Valor: informe o valor para a variável selecionada.
7. Depois de configurar a variável conforme desejado, clique no ícone Atualizar para aplicar as alterações.
Configuração de Variáveis no Assistente de Inserção de Portas Deslizantes
Possibilita criar variáveis extras, como rodapé, por exemplo, visíveis no assistente de inserção de portas deslizantes. Para isso foi criada a coluna Campo usuário no Editor de Portas.
IMPORTANTE: a possibilidade de configurar variáveis extras está disponível a partir da versão 5.35.3 do Catalog. Para consultar a versão do Catalog clique no menu Ajuda e selecione a opção Sobre.
1. Clique no menu Cadastro - Funções - Portas.

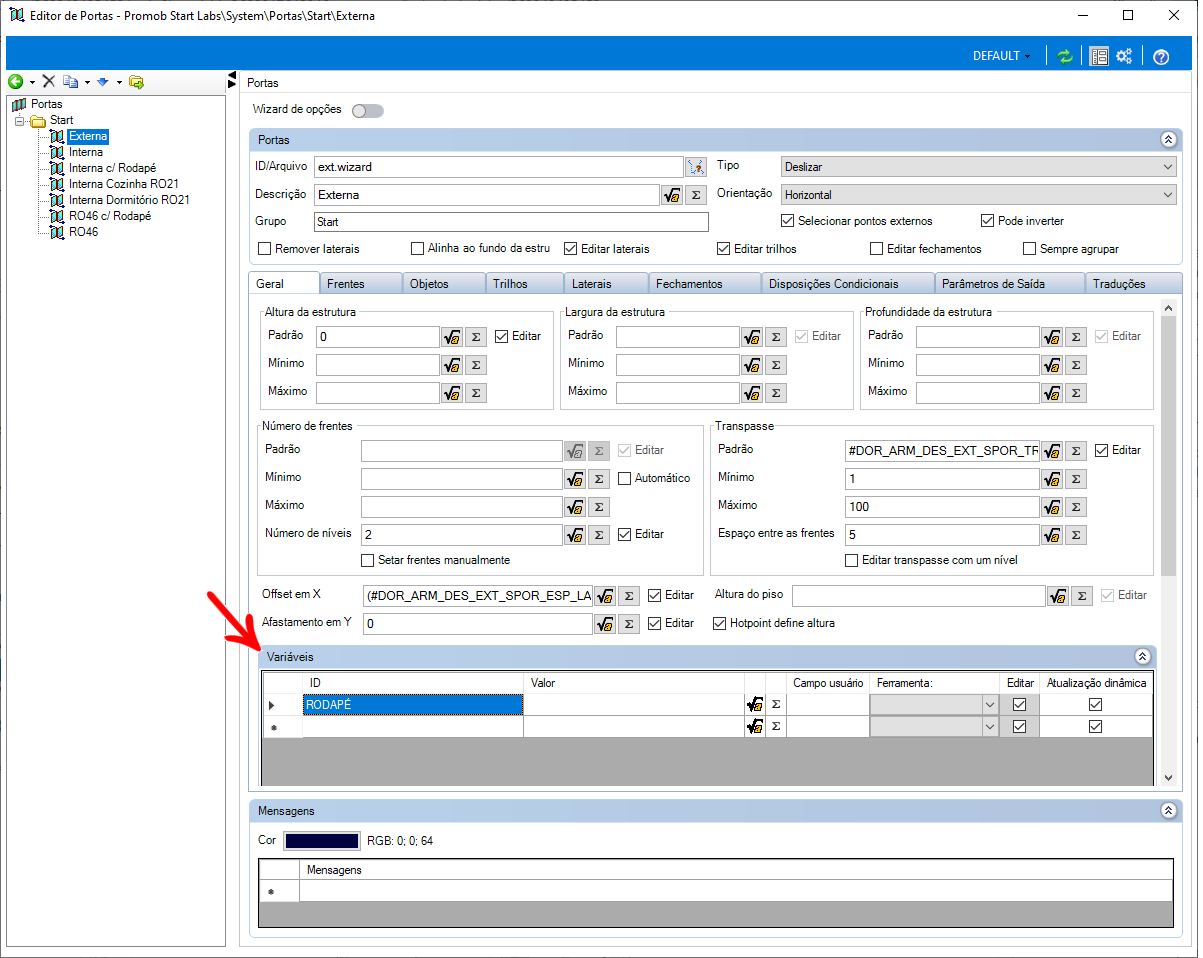

2. Selecione a porta que terá a variável cadastrada. Clique na aba Geral e no agrupamento Variáveis crie a variável desejada, informe seu valor e em Campo usuário informe o nome que será exibido para o usuário na janela do assistente de inserção de portas deslizantes.
3. Se necessário utilize a variável para a criação de fórmulas em outros campos do Editor.
4. Reindexe o Catalog para carregar as alterações.

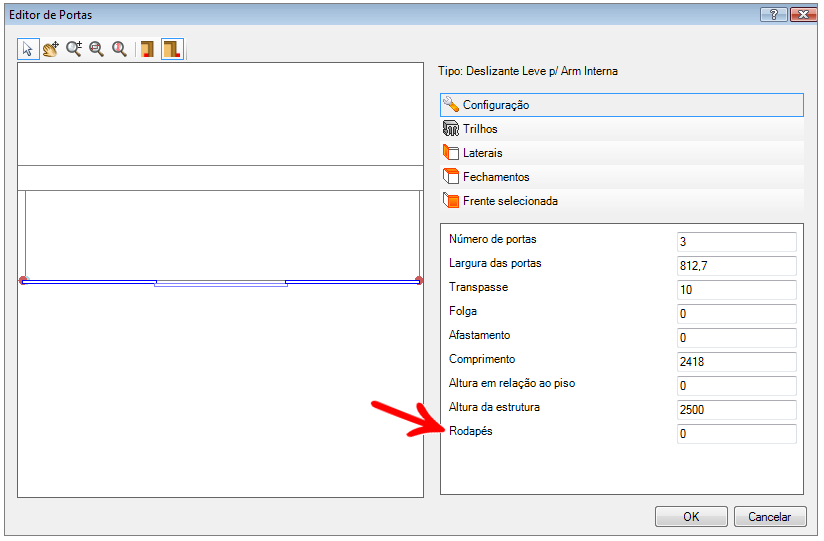

5. No ambiente 3D insira a porta deslizante e observe a variável criada no painel de propriedades.
