Disponível a partir da versão 5.60.1.49 do Promob Catalog
No Promob Catalog, é possível cadastrar o atributo LockMovement e LockRotation para bloquear a movimentação e rotação do módulo, no eixo desejado, sendo LockMovementX / LockRotationX LockMovementY / LockRotationY e LockMovementZ / LockRotationZ, que bloqueiam os eixos X, Y e Z respectivamente.
Para cadastrar o atributo LockMovement/LockRotation:

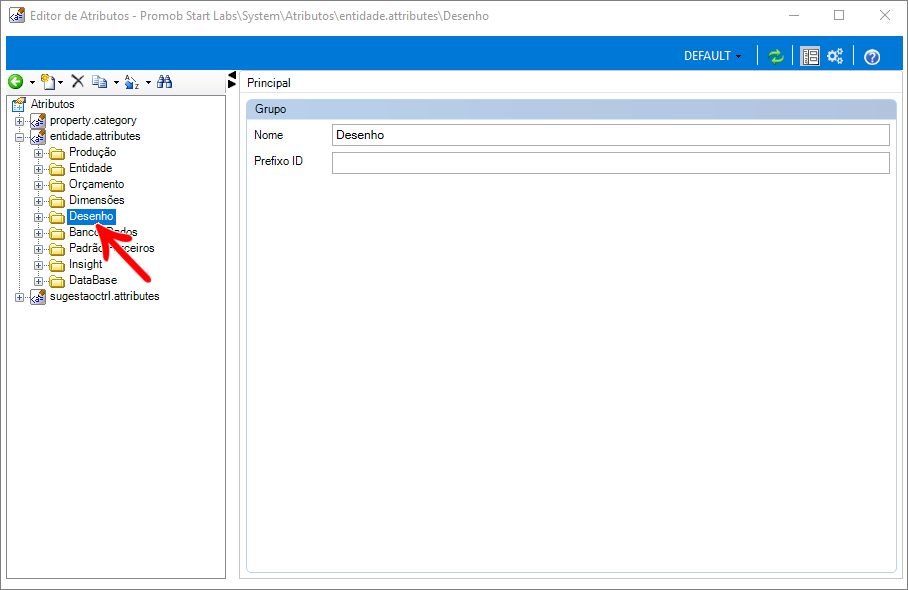

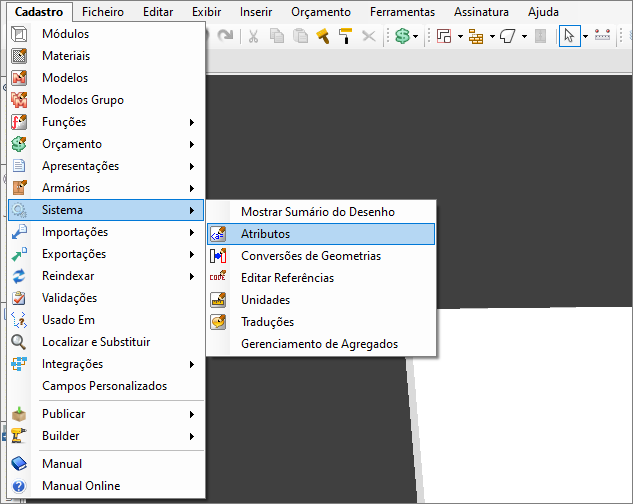

1. Acesse o caminho Cadastro - Sistema - Atributos - entidade.attributes - Desenho;
2. Clique com o botão direito do mouse sobre a pasta Desenho e selecione a opção Criar atributo;

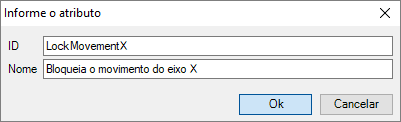

3. Cadastre o atributo de acordo com o eixo a ser bloqueado;
ID: LockMovementX / LockRotationX ou LockMovementY / LockRotationY ou LockMovementZ / LockRotationZ
Nome: Bloqueio de movimento/rotação do eixo.

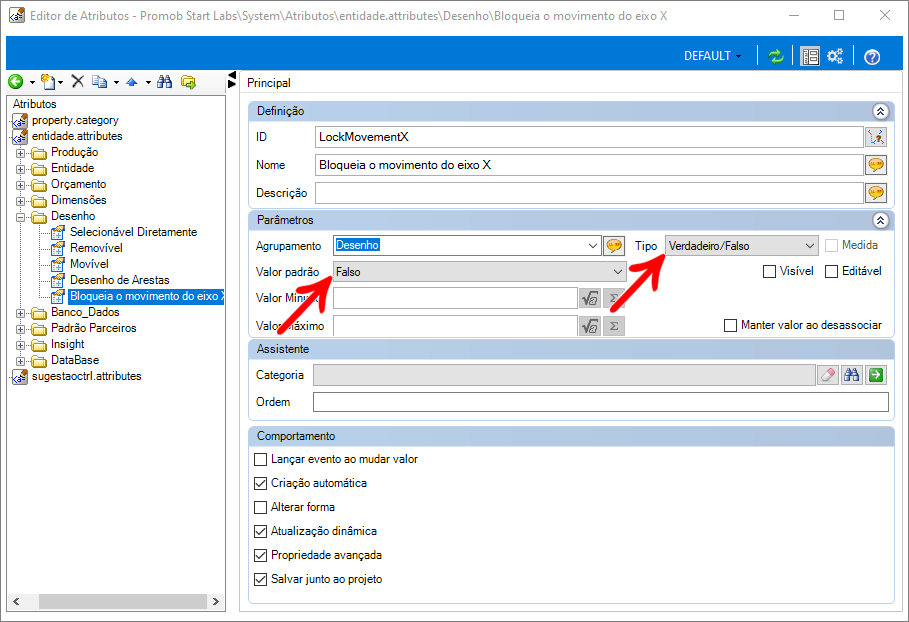

4. Na aba Parâmetros, em Tipo, defina o valor como Verdadeiro ou Falso;
5. Em Valor Padrão defina Falso;
Cadastro do atributo LockMovementX:
Cadastro do atributo LockRotationY:
6. No cadastro dos módulos, selecione o módulo desejado e aplique o atributo cadastrado e altere o valor de Falso para Verdadeiro;
7. Ao inserir o módulo no ambiente 3D, o movimento e a rotação do eixo ao qual foi aplicado o atributo, fica bloqueado para movimentação.
