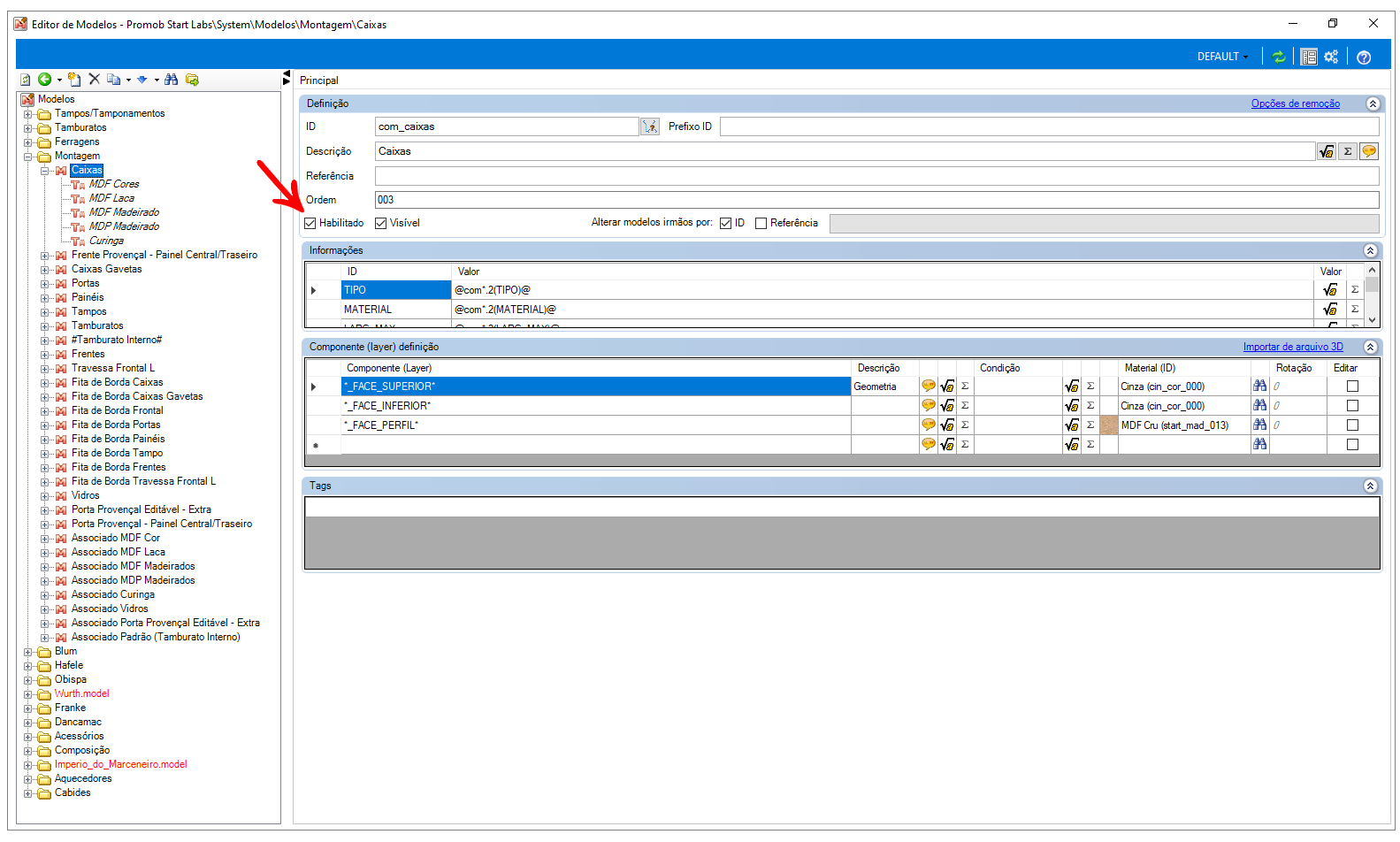

Na caixa de seleção de Modelos do Catalog, é possível definir as opções de Habilitado e Visível.
Habilitado
Essa opção é o que ativa ou desativa o cadastro.
Desmarcado: é como se o cadastro tenha sido deletado do sistema ou nunca tenha existido, os projetos antigos não conseguirão mais carregar esse modelo. Além disso, cadastros que o utilizam como padrão exibirão a mensagem modelo não disponível ao abrir no Ambiente 3D.
Marcado: funcionará e carregara normalmente, ou seja ele carregaria o item/modelo normalmente sem nenhuma restrição, ira aparecer no ambiente e carregar normalmente/como esperado.
IMPORTANTE: essa opção não controla a visibilidade no menu de modelos, mas se desativada o mesmo também não é exibido para seleção ou entrará como padrão.
Visível
Essa opção é responsável única e exclusivamente por permitir que o modelo seja exibido para seleção na aba Modelos na tela de Propriedades.
Essa opção de Visível não controla:
Mesmo com a opção Visível desmarcada, se o modelo estiver definido como padrão ou for aplicado por meio de algum reprocessamento, ele será utilizado normalmente. Por exemplo, se um móvel tiver esse modelo como padrão, ao inseri-lo no ambiente 3D, o modelo será aplicado e aparecerá na seção de modelos da janela de propriedades.
No entanto, o cliente não poderá selecioná-lo manualmente. Se trocar para outro modelo, não conseguirá voltar a escolher aquele com a opção Visível desmarcada, pois foi configurado para não estar disponível para seleção do usuário. Ele pode ser aplicado automaticamente por cadastro, fórmulas ou reprocessamentos, mas nunca por escolha direta do usuário no menu Modelos na tela de Propriedades.
Cenários
Cenário 01 - Opção Visível marcado e opção Habilitado também marcado:

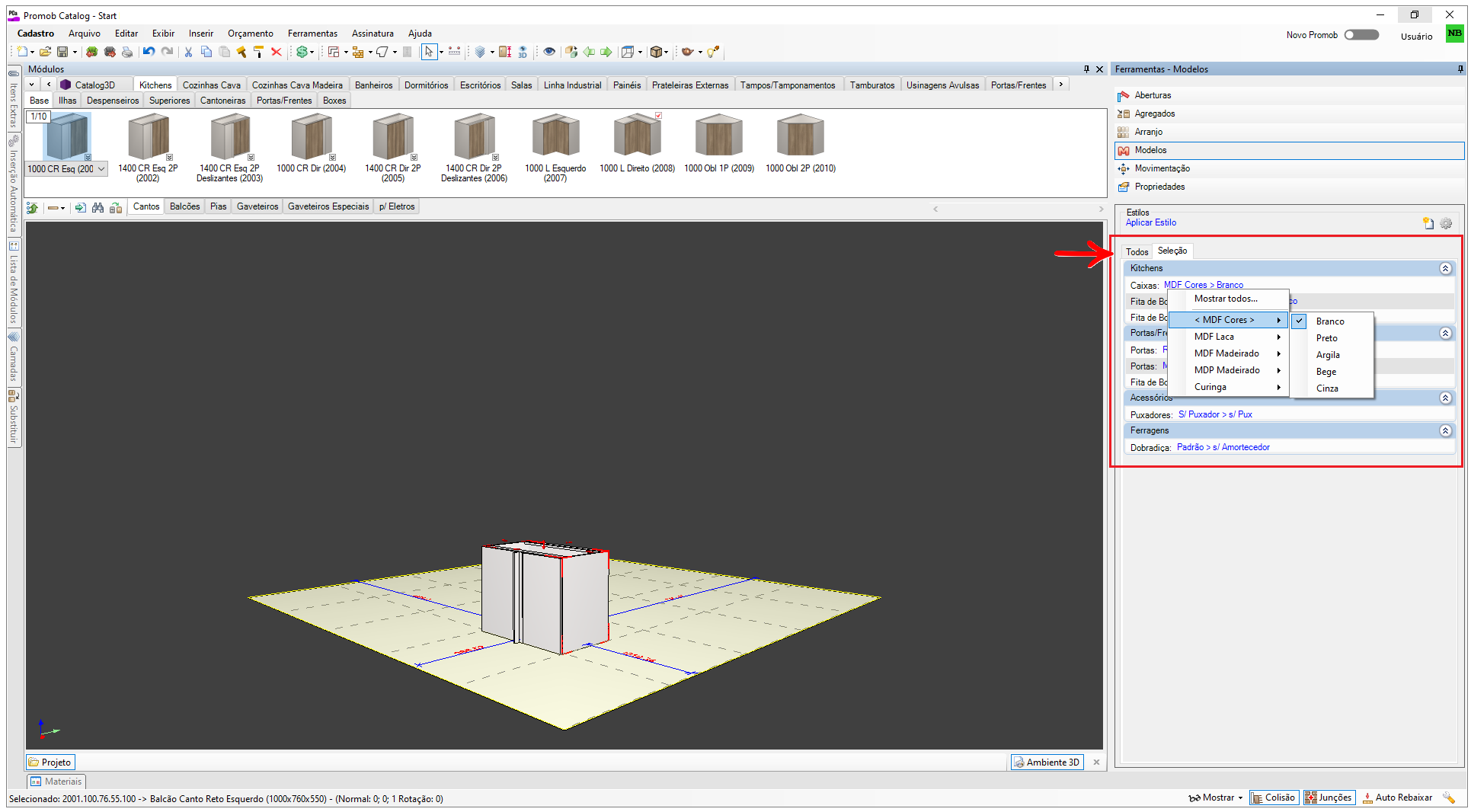

E não existir nenhum outro cadastro que remova/barre o modelo, o mesmo vai ser exibido na seção de Modelos da tela de Propriedades como na imagem anterior para seleção do usuário.
Cenário 02 - Opção Visível desmarcado e opção Habilitado marcado:
O modelo pode ser inserido por cadastro, formulas e reprocessamento, porem não pelo usuário pois o mesmo não ira ser listado para seleção na seção de modelos da janela de propriedades
Observações - Cadastro de Modelo
No cadastro de modelo temos alguns itens com símbolo de:: Modelo
: Modelo Tipo
: Modelo Tipo Associado
Saiba mais sobre os Modelos aqui.
IMPORTANTE:
Modelos que tiverem a opção Habilitado desmarcado não são carregados, isso se aplica também ao Tipo ou Tipo Associado, quando inserido no ambiente o modelo é exibido invisível.
A opção Habilitado desmarcado em um Tipo ou Tipo Associado não impacta em seus filhos. Para desabilitar apenas os filhos sem afetar o modelo completo, é necessário desativar cada TA individualmente. Ao ser inserido no ambiente, o item poderá aparecer invisível, azul ou com textura cinza padrão, conforme a combinação de itens ativos/desativados e a complexidade do cadastro.
Para remover, bloquear ou filtrar um modelo para um módulo específico, deve-se usar a opção de Remoção, saiba mais aqui e aqui. Ou ainda criar um cadastro de modelos específicos para esse módulo. As opções Habilitado e Visível afetam todos os módulos que utilizam ou referenciam o modelo, não são aplicáveis de forma individual por módulo.
Exemplos
Exemplo 01

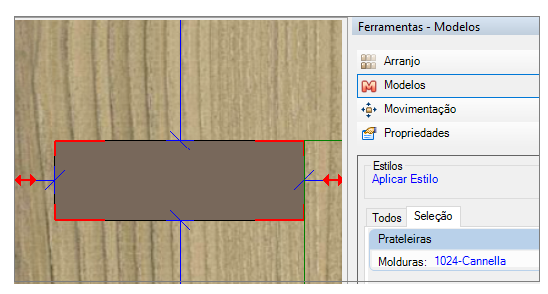

Ao carregar um projeto com modelo existente, habilitado e visível: o componente é carregado normalmente.
Exemplo 02
Ao carregar um projeto com modelo não existente, por exemplo um modelo excluído: o componente do módulo com modelo inexistente será aberto com o padrão de cor azul e transparência.

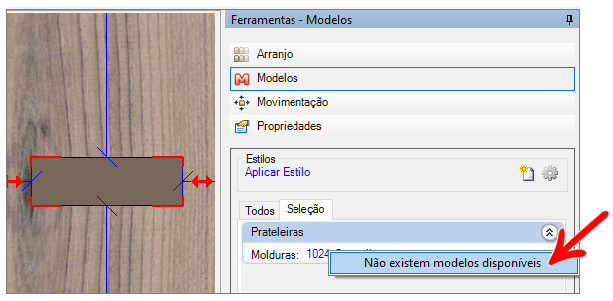

Ao atualizar o módulo (Ctrl + Shift + L), será substituído o modelo do mesmo, para o primeiro visível e habilitado. Se não houver nenhum modelo visível e habilitado, é exibida a mensagem Não disponível no Painel de Ferramentas - Modelos.
Exemplo 03
Ao carregar um projeto com modelo existente, habilitado e não visível: o componente do módulo abrirá como o modelo salvo. Porém, ao atualizar o módulo (Ctrl + Shift + L), este terá o seu modelo substituído pelo primeiro visível e habilitado. Se não houver nenhum modelo visível e habilitado, o mesmo será substituído pelo padrão com cor azul e transparência.
Exemplo 04

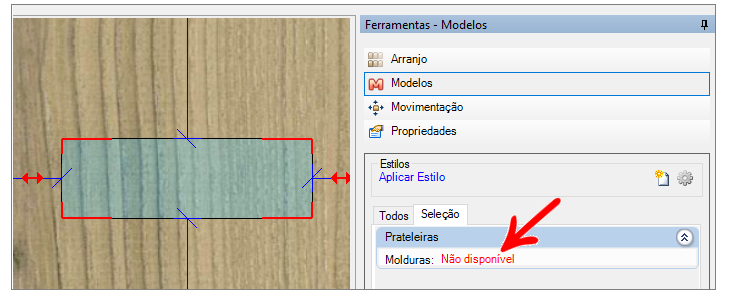

Ao carregar um projeto com modelo existente, não habilitado e visível: o componente do módulo será aberto com o padrão de cor azul e transparência. Ao atualizar o módulo (Ctrl + Shit + L), será substituído o modelo do mesmo, para o primeiro visível e habilitado. Se não houver nenhum modelo visível e habilitado, é exibida a mensagem Não disponível.
Exemplo 05
Ao carregar um projeto com modelo existente, não habilitado e não visível: o componente do módulo será aberto com o padrão de cor azul e transparência. Ao atualizar o módulo (Ctrl + Shit + L), será substituído o modelo do mesmo, para o primeiro visível e habilitado. Se não houver nenhum modelo visível e habilitado, é exibida a mensagem Não disponível.
