Essa funcionalidade permite que um arquivo DXF seja associado à geometria, possibilitando sua consulta e exportação futuramente.
IMPORTANTE: ao importar um arquivo DXF, ele não é exibido ao fundo do editor como referência visual. O arquivo é apenas anexado ao projeto, podendo ser exportado posteriormente.
Disponível a partir da versão 5.60.11.12
Importar .DXF
1. É possível importar um arquivo .DXF para anexar a geometria existente ou em uma geometria nova:
- Em geometria já existente, clique na geometria com o botão direito do mouse, e selecione Editor de Geometrias.
- Para anexar durante a criação da geometria, crie uma geometria ou selecione a geometria desejada no Editor de Geometrias.

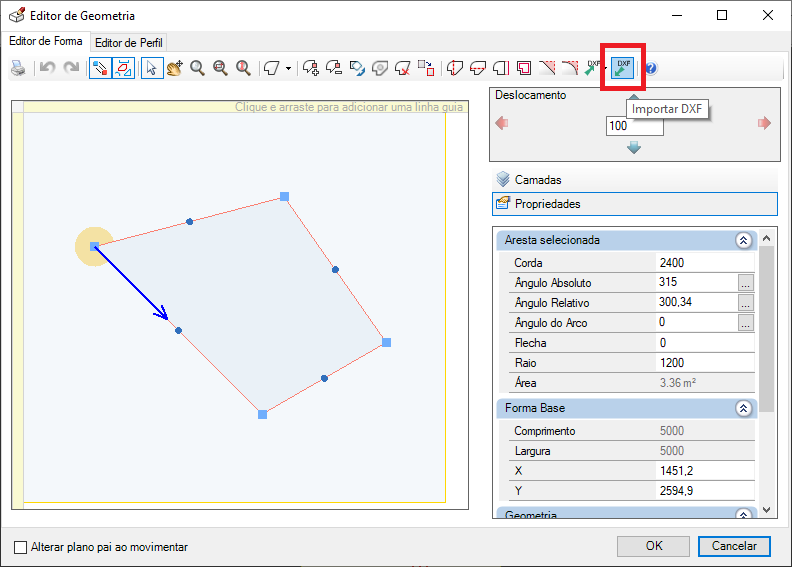

2. Selecione Importar DXF.
3. Ao concluir a importação do arquivo .DXF, será exibida a mensagem:
- O arquivo foi importado.
Exportar .DXF
É possível exportar o arquivo .DXF anexado à geometria.
1. Selecione a geometria desejada.

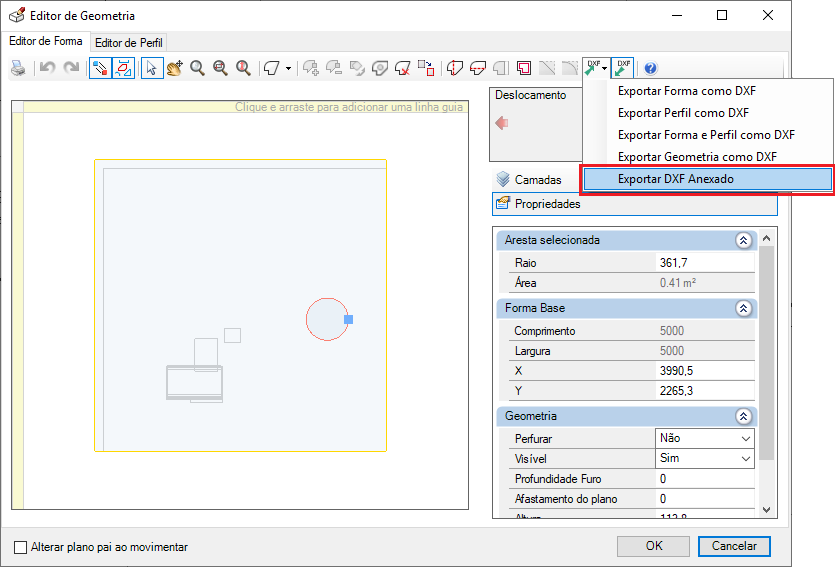

2. Acesse Exportar DXF e selecione Exportar DXF anexado.
3. Ao concluir a exportação, será exibida a mensagem de sucesso.
OBSERVAÇÕES - Promob Bontempo
- No orçamento, há a opção de exportar arquivos no formato .PCT. Nesse caso, os arquivos DXF anexados às geometrias são exportados juntamente com o projeto.
