No Mooble Design é possível importar um arquivo *.dxf com planta baixa e desenhar as paredes e pisos sobre a planta e após é possível decorá-lo no ambiente 3D! Veja abaixo como fazer a importação de arquivos DXF!
1. Ao iniciar um projeto, clique na aba Projeto e após Importar DXF;
2. Escolha o arquivo;

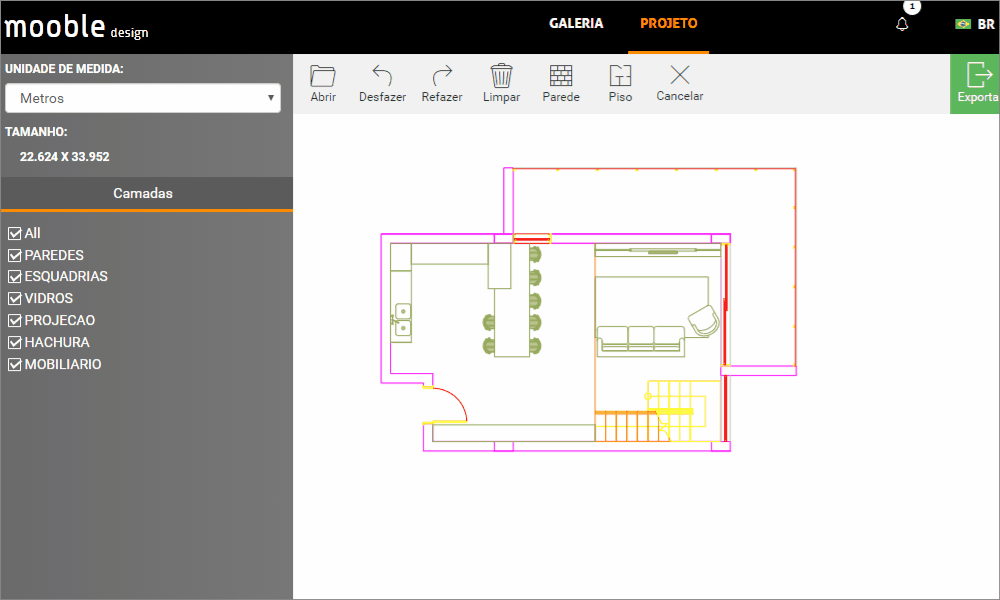

3. Escolha a unidade de medida e confirme para prosseguir;
IMPORTANTE: Defina a mesma unidade de medida utilizada no arquivo DXF.
Funções

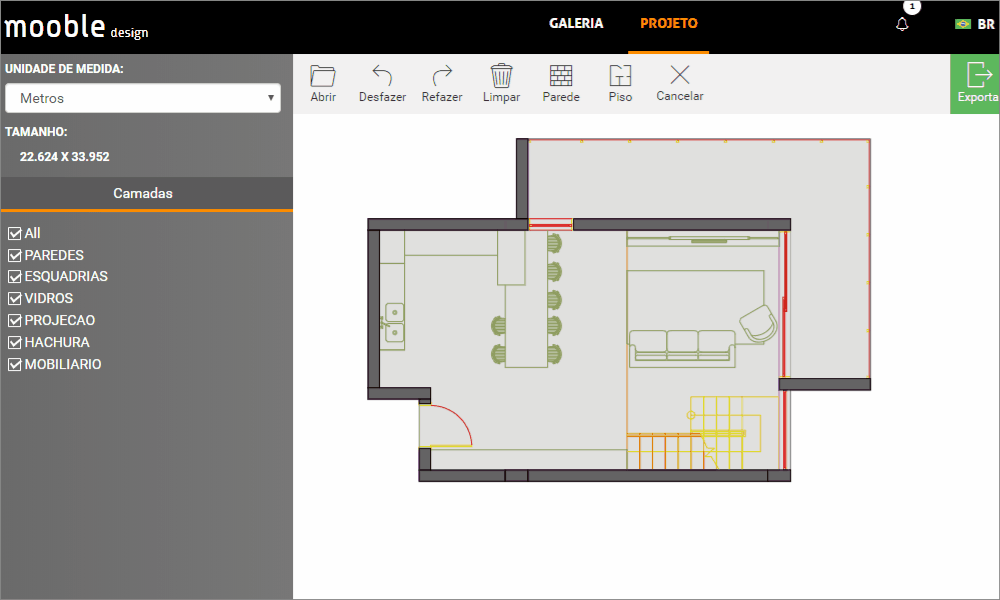

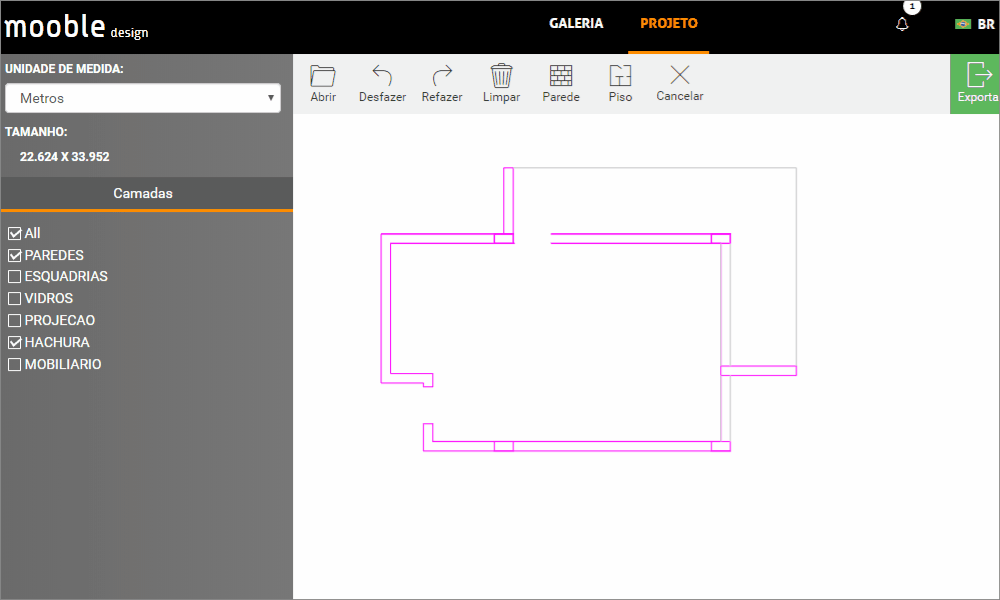

Camadas: é possível esconder ou mostrar as camadas individualmente.
Abrir: Permite abrir outro arquivo.
Desfazer e Refazer: Permite desfazer e refazer as ações realizadas no projeto. Também pode ser utilizado os comandos Ctrl + Z e Ctrl + Y
Limpar: Limpa todas as paredes e pisos desenhados no projeto.

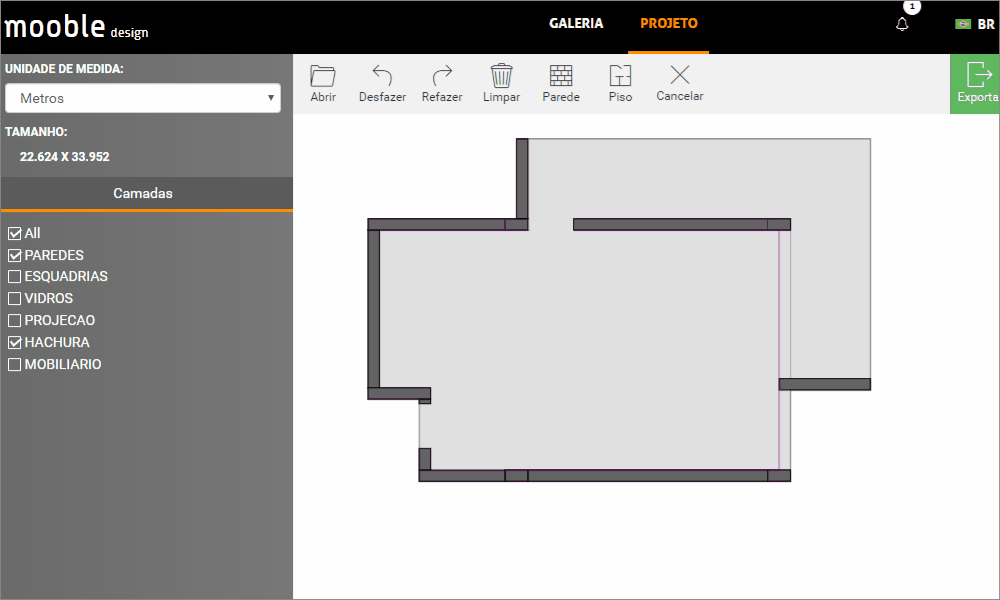

Parede: Inicia a construção de paredes.
- Para construir uma parede é necessário clicar no ponto inicial desejado e arrastar até o ponto final, após defina a espessura dela e confirme a parede com outro clique do mouse.
- Se não estiver construindo nenhuma parede, um clique normal do mouse irá parar a construção voltando para o modo de visualização.

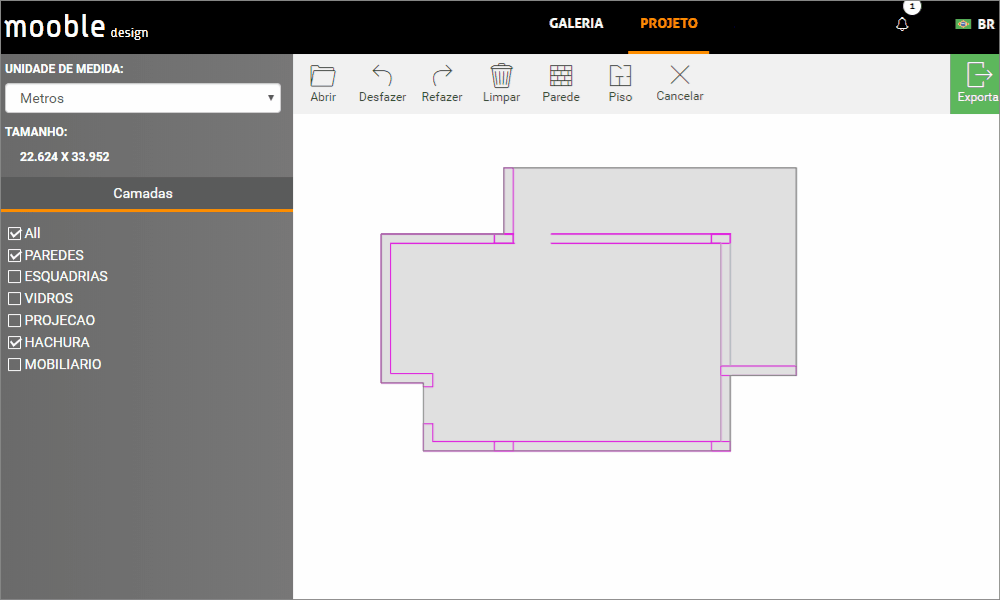

Piso: Inicia a construção do piso.
- Para construir os pisos é necessário clicar nos pontos desejados que a forma será criada dentro da área marcada e no final clicar em confirmar para inserir o piso no projeto.
Exportar: Exporta o projeto atual (paredes e pisos desenhados) para o Mooble.
Seleção
- É possível selecionar paredes e pisos criados para consultar a sua medida e excluí-los caso necessário.
- Para isso basta clicar em cima deles no projeto, o item selecionado irá ficar marcado com uma cor diferente e aparecerá um botão de Deletar na barra superior.
