A inserção de módulos no projeto sempre ocorre em um determinado plano. Qualquer item presente no projeto como paredes, piso, módulos, geometrias pode ser considerado um plano de inserção.
Antes de inserir um módulo no projeto é importante definir qual será seu plano de inserção. A inserção de módulos em planos incorretos pode ocasionar erros de projeto, pois o módulo inserido em um plano passa a ser dependente dele e algumas ações como movimentação e exclusão, por exemplo, efetuadas no plano de inserção podem interferir no módulo inserido. Os planos de inserção são identificados através de um sombreamento amarelo no ambiente 3D. Verifique sobre os planos de inserção aqui.
Neste artigo, sobre inserção de módulos abordaremos os seguintes conteúdos:
- Inserir o módulo com arraste do mouse
- Inserir o módulo por duplo clique do mouse
- Posição de inserção do módulo
- Indicador de inserção diferenciada
- Direção da inserção
- Orientação da inserção
- Inserir tampos e prateleiras
- Módulos mais usados
Inserir o módulo com arraste do mouse

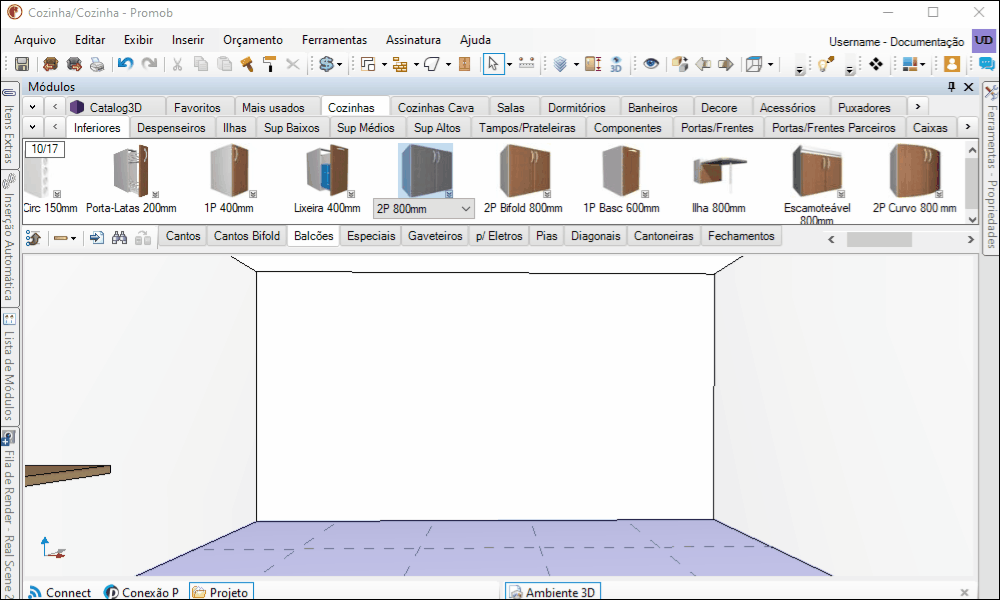

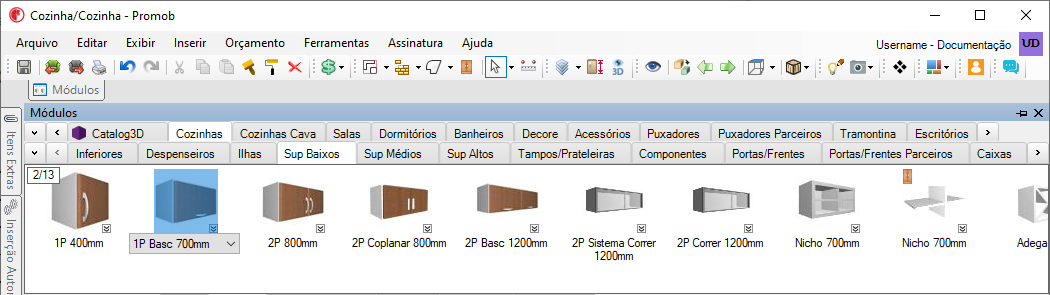

1. Acesse a barra de modulação e selecione o item que deseja inserir:

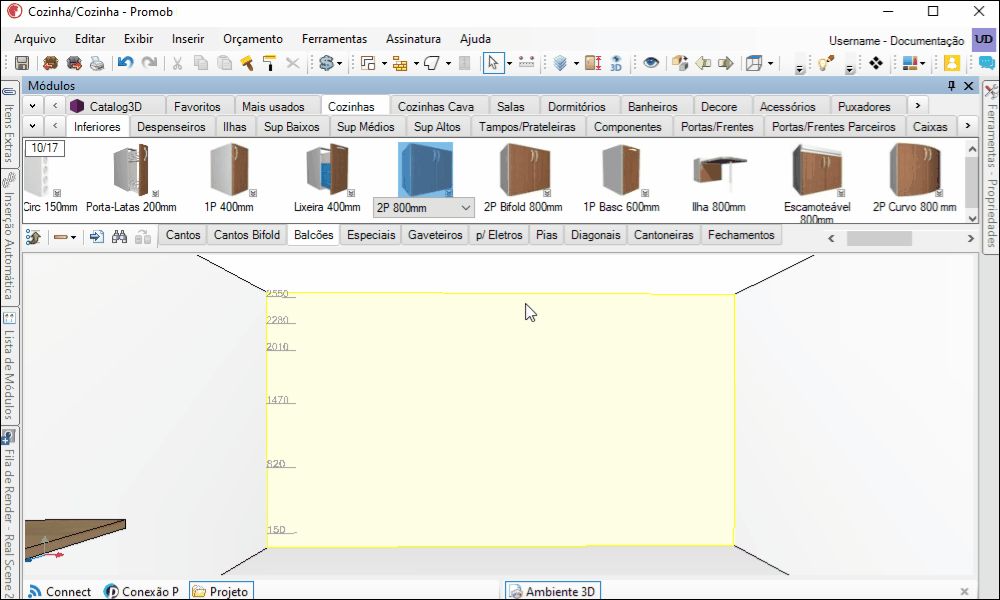

2. Arraste o módulo para o plano de inserção desejado, pode ser o piso, paredes ou geometrias;

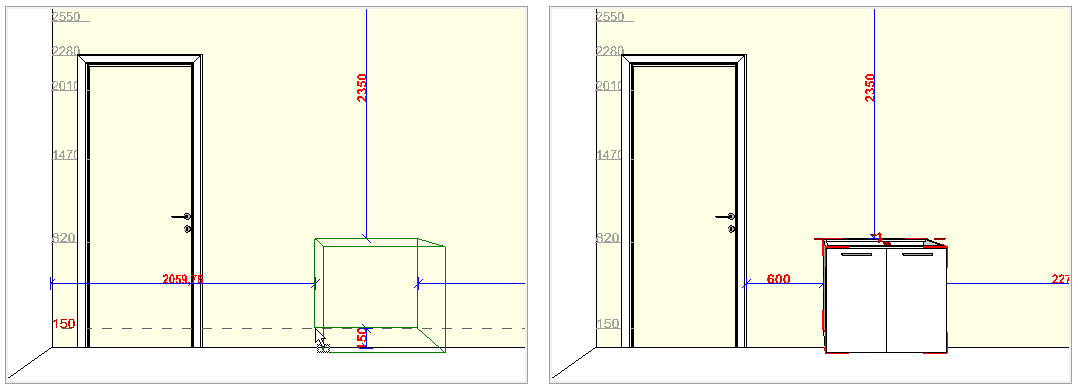

3. Mantenha o botão esquerdo do mouse pressionado e aguarde a posição de inserção (caixa de contorno verde) ser exibida para posicionar o módulo no local desejado. Solte o mouse para inserir o módulo.
IMPORTANTE: o plano de inserção que o módulo foi inserido, será exibido na cor amarelo.
Inserir módulo por duplo clique do mouse
IMPORTANTE: a inserção de itens através de duplo clique só é possível se ao clicar em um determinado plano, a posição de inserção, representada por uma caixa de contorno com linhas verdes for exibida.

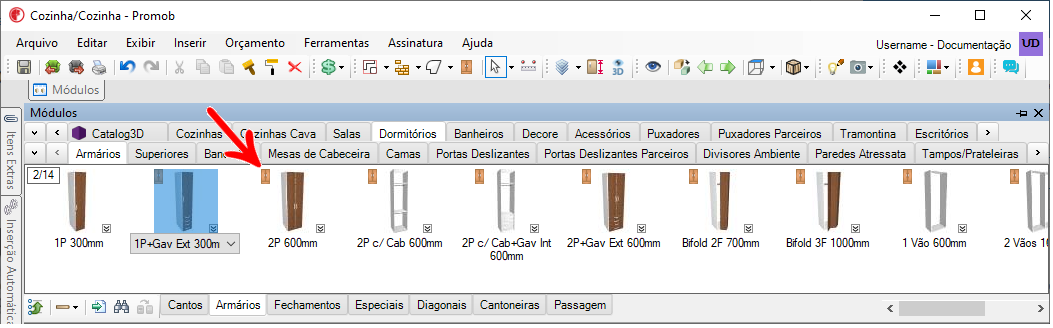

1. Na barra de modulação clique duas vezes sobre o módulo a ser inserido:
2. O módulo é inserido no ambiente 3D.
Posição de inserção
A posição de inserção de um item no ambiente 3D é representada por uma caixa de contorno verde e tem como objetivo auxiliar no posicionamento do módulo no local desejado. Para ocultar ou exibir o contorno de posição de um item, realize o seguinte procedimento:

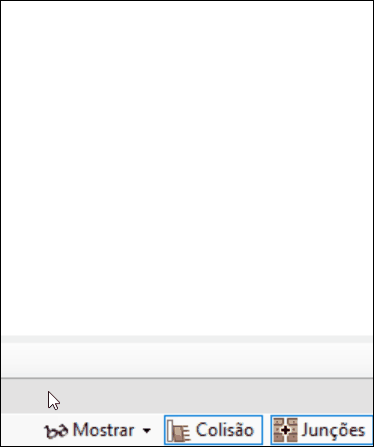

1. Clique no botão Mostrar na barra de status e desative ou ative a opção Posição Inserção.
Indicador de inserção diferenciada
O indicador de inserção diferenciada indica os itens que possuem particularidades de inserção no ambiente. Para visualizar o indicador de inserção diferenciada acesse a barra de modulação.
1. As portas deslizantes possuem o indicador para inserção diferenciada, pois a sua forma de inserção difere dos demais itens do Promob;

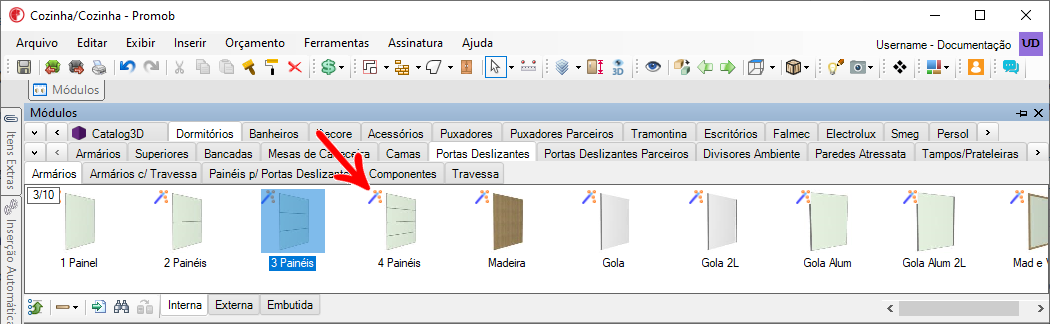

2. Os módulos que podem ser editados através do Construtor de Armários são identificados pelo ícone em destaque na imagem abaixo.

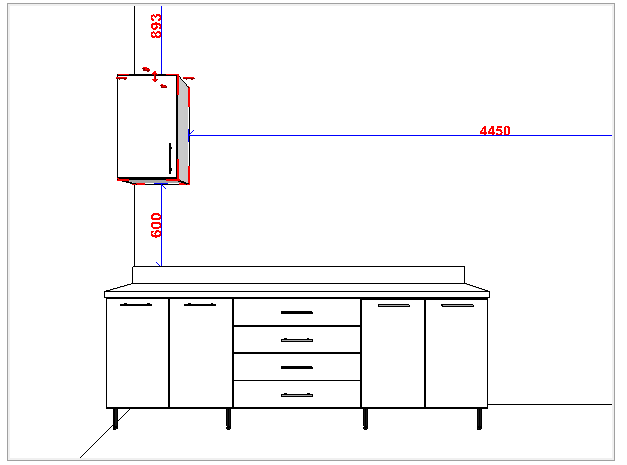

Direção da Inserção
Para definir a direção de inserção dos itens:
1. Selecione o item cuja posição servirá como base para a inserção do outro item.
2. Na barra de modulação localize e clique sobre o item a ser inserido.

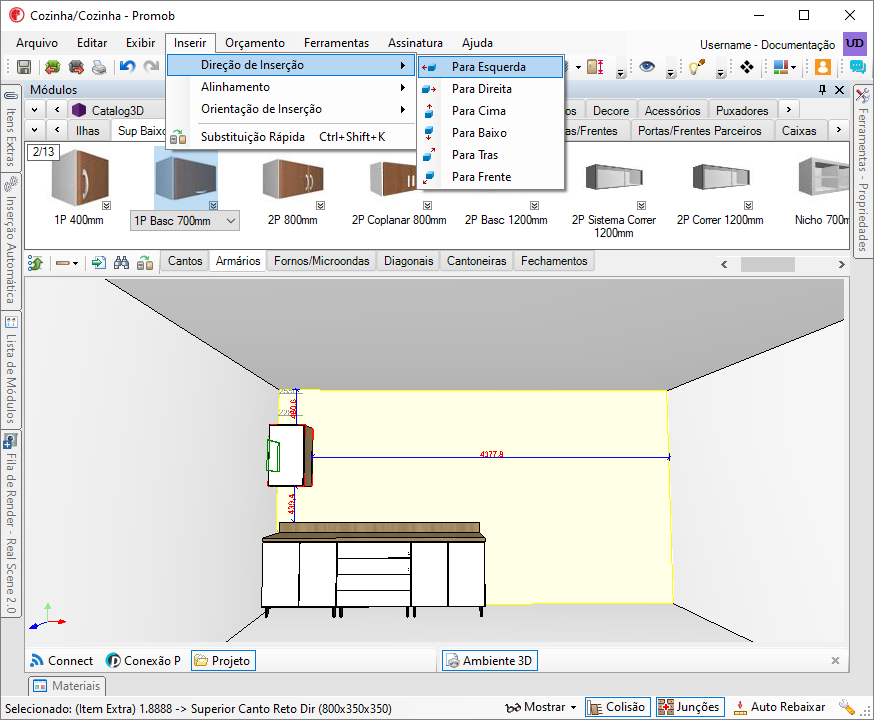

3. Clique no menu Inserir - Direção de Inserção. Selecione a opção de inserção desejada:

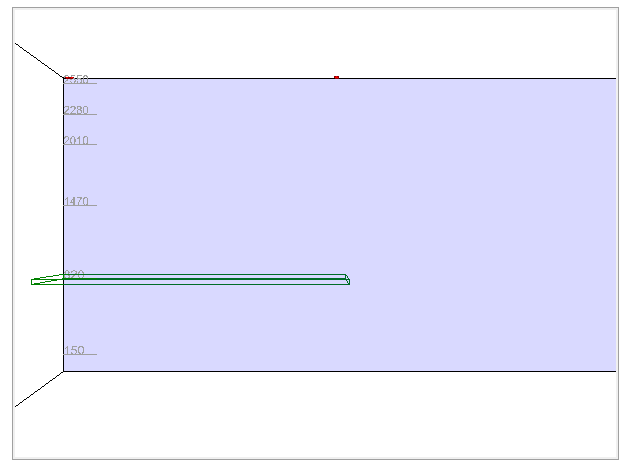

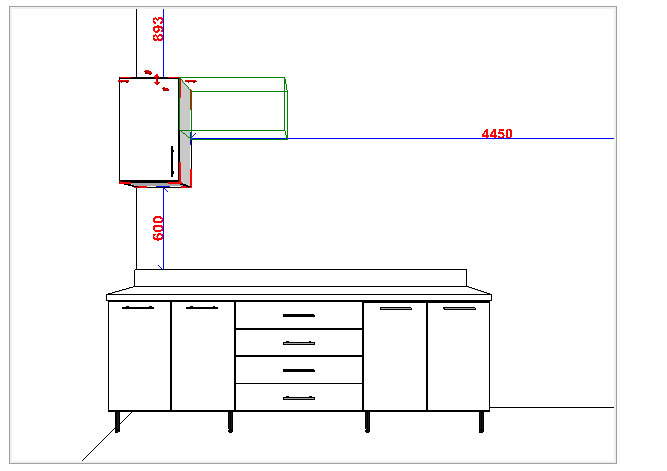

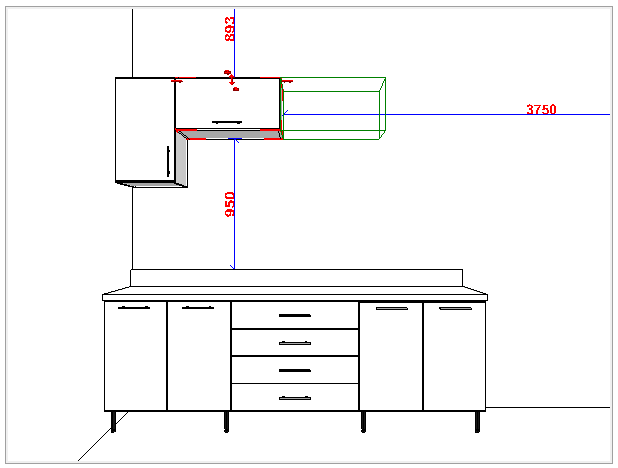

4. Observe que no ambiente é exibido o preview do módulo na cor verde. Para inserir o módulo acima ou abaixo do preview clique no local desejado.
5. Na barra de modulação dê duplo clique sobre o item a ser inserido.
Orientação da Inserção
1. Selecione o plano onde deseja inserir o item;
2. Na barra de modulação localize e clique sobre o item a ser inserido;

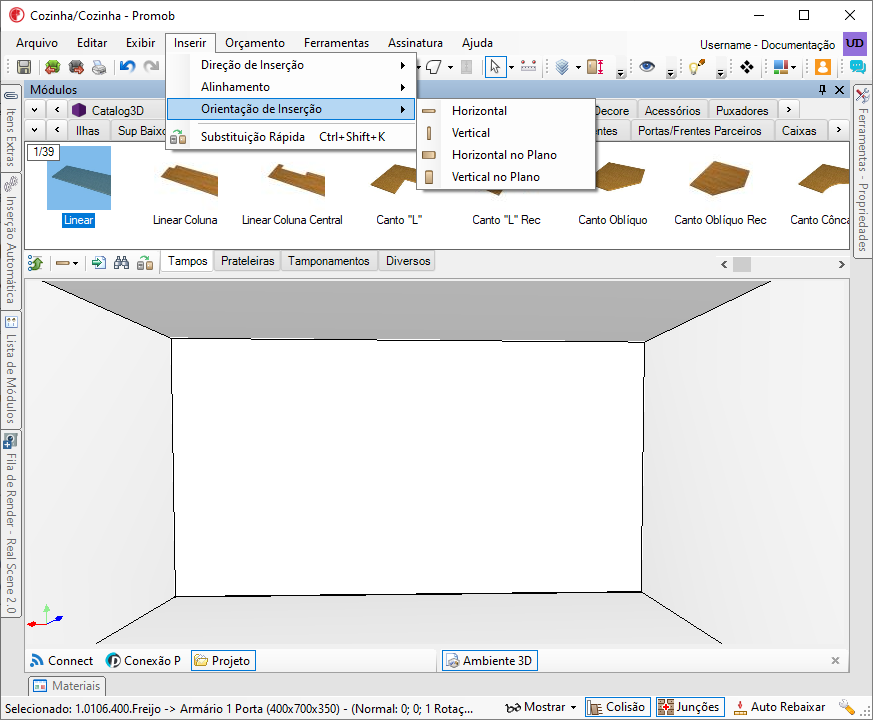

3. Clique no menu Inserir - Orientação de Inserção. Selecione uma das opções:
4. Observe o preview em linhas verdes no plano selecionado.
5. As opções de orientação são:

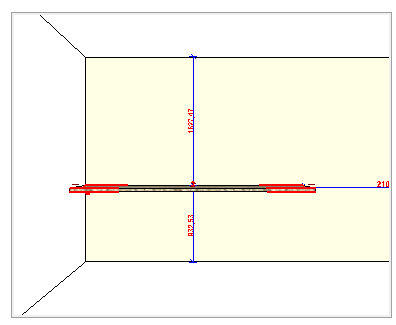

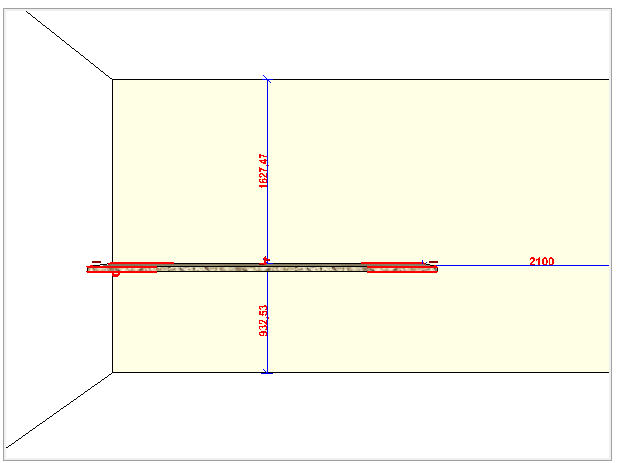

- Horizontal

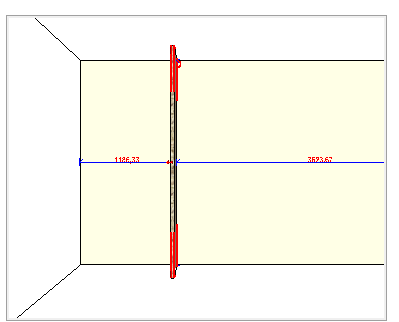

- Vertical

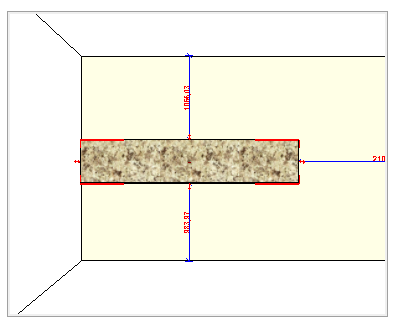

- Horizontal no plano

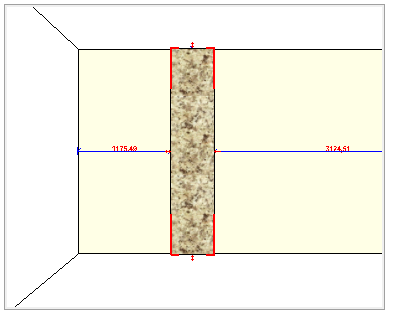

- Vertical no plano
6. Insira o item selecionado na barra de modulação.
Inserir tampos e prateleiras
1. Posicione o projeto de forma a visualizar o módulo que receberá o item linear;

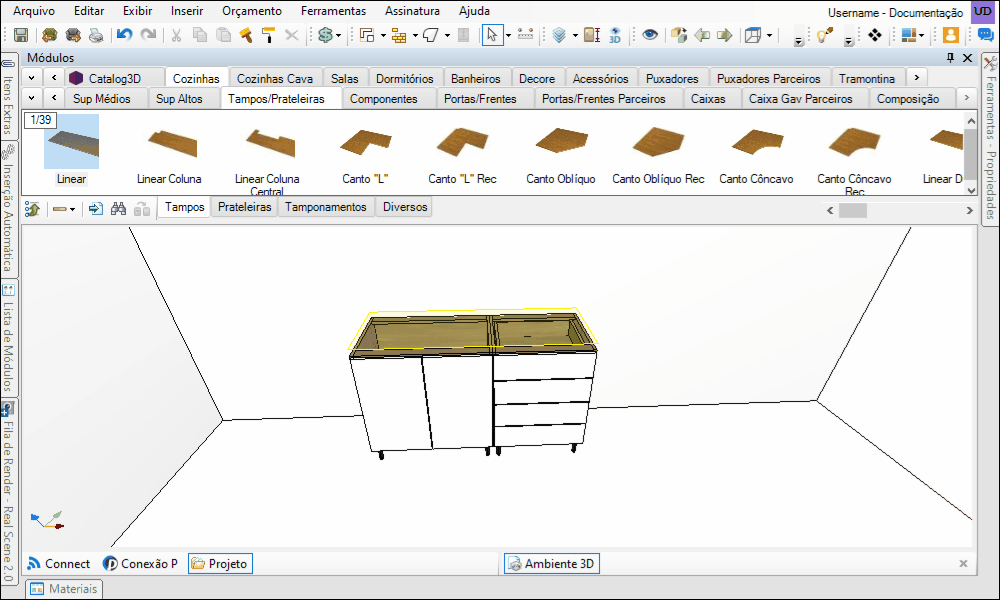

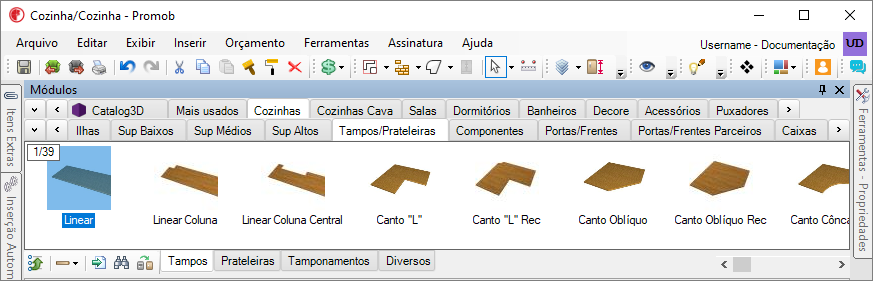

2. Localize o item linear na barra de módulos e arraste-o para o ambiente, apontando diretamente para o módulo.
3. Observe o preview em verde da posição do item linear. Para inserir o item em mais de um módulo movimente o mouse sobre os mesmos.
4. Solte o mouse. Caso a dimensão do(s) módulo(s) tenha excedido a dimensão máxima do item linear é exibida a mensagem abaixo. Clique em Sim para adequar as medidas do item em relação aos módulos.
5. O item linear é inserido.
Módulos mais usados
Na aba Mais usados é exibido os 30 módulos mais utilizados durante a criação de ambientes. Para isso:

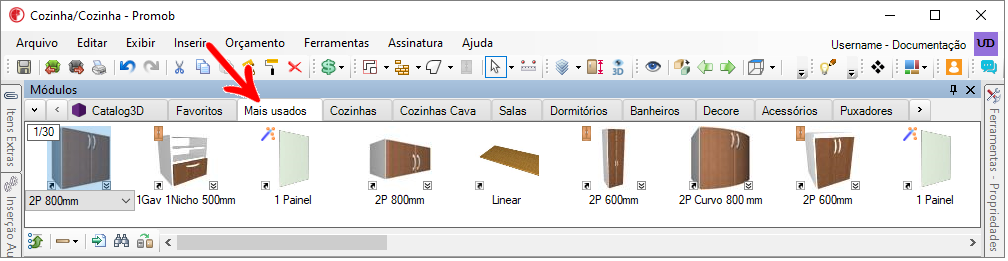

1. Na barra de modulação clique na aba Mais usados.
