No Promob é possível importar e exportar arquivos 3D, para mais informações clique no item desejado:
Parâmetros de importação de Arquivo 3D
Parâmetros de importação de Arquivo 3D
O Promob reconhece desenhos que seguem os parâmetros abaixo:
- Formato do arquivo: DXF, 3DS, SKP e OBJ.
- Unidade de medida: milímetros.
- Posição do objeto: ponto 0,0,0 do eixo das coordenadas, que corresponde à extrema-esquerda, extrema traseira e extrema inferior.
- Ao final do desenho os layers deverão ser purgados.
- O nome do arquivo não deve ser acentuado.
- Pelo arquivo não estar vinculado às camadas do Promob, os modelos não são respeitados.
- O Promob não reconhece desenhos criados no AutoCAD 2012 que utilizaram Meshtype 1 como tipo de construção de malha. Somente o Meshtype 0 é lido pelo Promob.
- O Promob não lê desenhos sólidos e linhas.
- Arquivos OBJ e SKP: o Promob reconhece e importa todas as primitivas de desenho.
- Arquivos SKP: o Promob importa arquivos SKP salvos na versão 16 ou inferior.
- Arquivos DXF e 3DS: nem todas as primitivas de desenho são reconhecidas e importadas pelo Promob. Os layers do desenho em formato 3DS não são lidos, somente os materiais aplicados ao desenho. Em relação aos arquivos DXF, o Promob lê alguns tipos de blocos/agrupamento, mas não reconhece polilinha.
- Caso o desenho tenha sido feito em Rhinoceros, é necessário Exportar o desenho para Arquivo de CAD, não apenas Salvar Como.
IMPORTANTE: quantidade máxima de faces recomendadas/suportadas pelo Promob é de 25000 faces.
Importar Arquivo 3D
Os objetos encontrados facilmente na Internet podem ser importados no Promob para ajudar a compor ambientes com itens de decoração não disponíveis no sistema ou elementos desenhados em outros softwares como 3DS Max, Autocad, Solidworks, entre outros.
IMPORTANTE: a possibilidade de definir o plano de inserção do objeto 3D está disponível a partir da versão 5.37.8.35 do Promob.
Clique aqui para acessar o vídeo no Youtube.
Siga o passo a passo a seguir:
1. Clique no botão Importar - Arquivo 3D na barra de ferramentas superior.

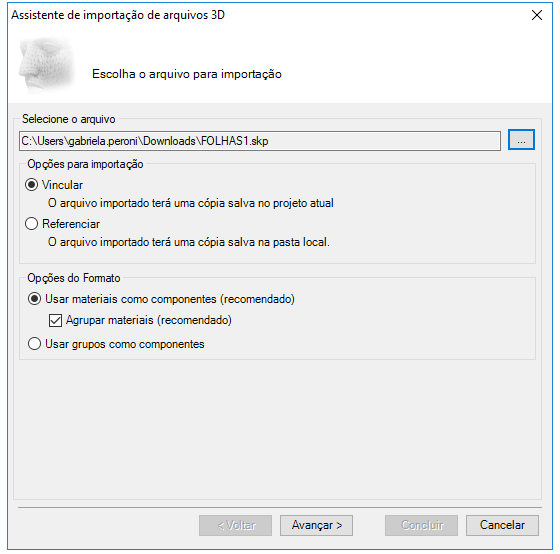

2. Na etapa Escolha o arquivo para importação:
3. Selecione o arquivo 3D a ser importado. Os formatos aceitos pelo Promob são: OBJ, SKP, DXF e 3DS.
4. Marque uma das opções de importação do arquivo:
- Vincular: quando um arquivo 3D é vinculado, é salva uma cópia do arquivo importado no projeto atual. Quando o projeto é aberto, após a importação do objeto, o mesmo é exibido porque está salvo juntamente com os demais itens do projeto.
- Referenciar: quando um arquivo 3D é referenciado, é salva uma cópia do arquivo importado na pasta local do Promob. Quando o projeto é aberto, após a importação do objeto, o Promob acessa o local onde o arquivo está salvo para exibi-lo no ambiente.
5. Defina as opções do formato do desenho. IMPORTANTE: estas opções somente são exibidas as importar arquivos SKP ou OBJ:
- Usar materiais como componentes: ao marcar esta opção, os materiais aplicados no objeto, através do software utilizado para sua criação, são transformados em componentes após a importação para o Promob.
- Agrupar materiais: quando esta opção é marcada, os materiais iguais aplicados nas faces do componente são agrupados.
- Usar grupos como componentes: de maneira geral, um grupo pode ser entendido como um conjunto de entidades. Ao marcar esta opção, todos os materiais aplicados nas faces das entidades que forma o grupo, são transformados em componentes no Promob.

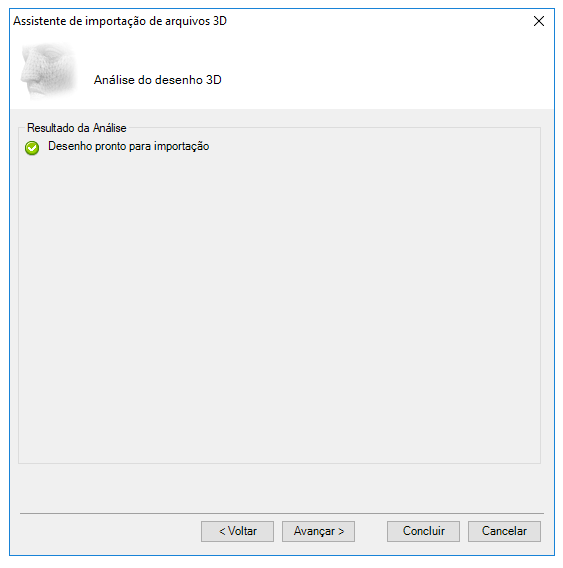

6. Clique em Avançar e verifique a análise do desenho a ser importado para o Promob. Nesta análise são verificados o tamanho da textura aplicada no desenho, o número de faces do desenho, as formas primitivas utilizadas na criação de desenho e também o tipo de malha utilizado para gerar o desenho. Se o desenho estiver pronto para a importação clique em Avançar. Caso contrário, serão exibidos os resultados da análise do desenho.

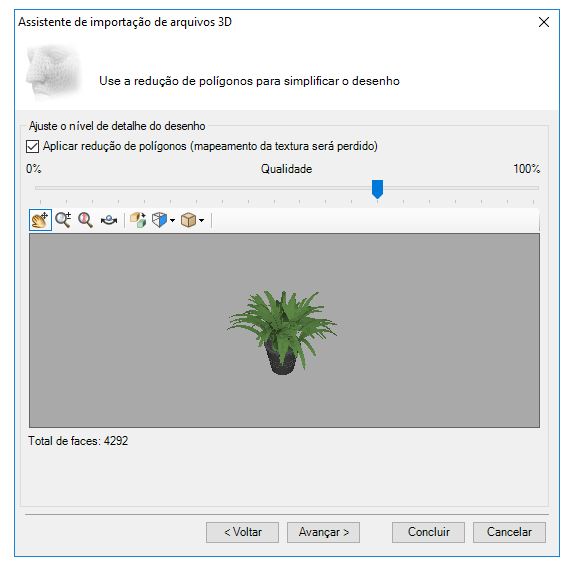

7. O número de faces de um desenho está diretamente ligado à qualidade do mesmo. Quanto mais faces mais detalhes o desenho apresenta. É importante ressaltar que a importação de um desenho com um grande número de faces pode afetar a performance do Promob. Quanto menor a qualidade definida, menos faces serão importadas. Logo, o resultado final pode ser comprometido. Para ajustar o nível de detalhes do desenho:
- Aplicar redução de polígonos: o mapeamento da textura utilizado no objeto será perdido e o objeto será importado sem texturas. Se esta opção não for habilitada, o desenho será importado com a qualidade e número de faces que foi criado.
- Defina a qualidade do desenho movendo o botão de controle para a esquerda ou para a direita.

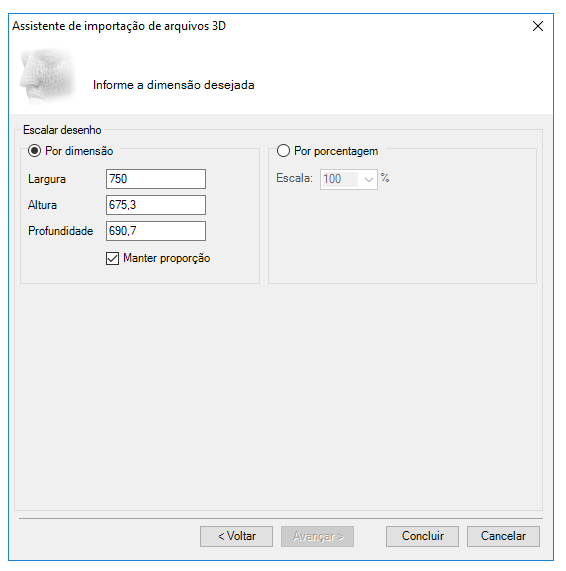

8. Clique em Avançar e defina a escala do desenho. É possível importar o desenho com as dimensões originais ou alterá-las. O novo tamanho do desenho pode ser definido através da digitação de valores ou da definição da porcentagem, que aumenta ou diminui as dimensões do desenho conforme o valor escolhido:
- Por dimensão: informe os valores das propriedades. Ao marcar a opção Manter proporção, ao alterar o valor de uma das dimensões, as outras duas serão definidas automaticamente, de forma que o desenho mantenha sua proporção. Se a opção estiver desmarcada, é possível alterar as três dimensões de forma individual, porém a proporção do desenho não será mantida.
- Por porcentagem: aumenta ou diminui as dimensões do desenho de acordo com o valor escolhido.

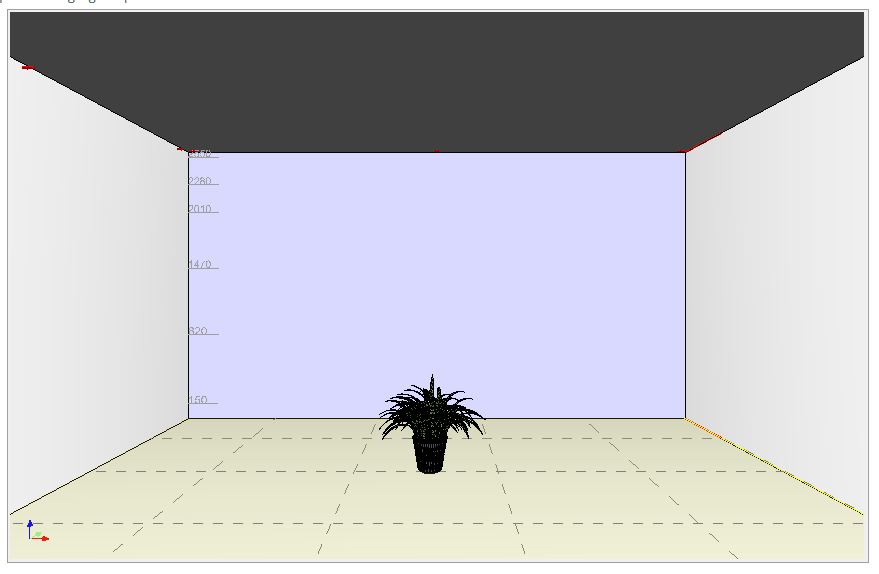

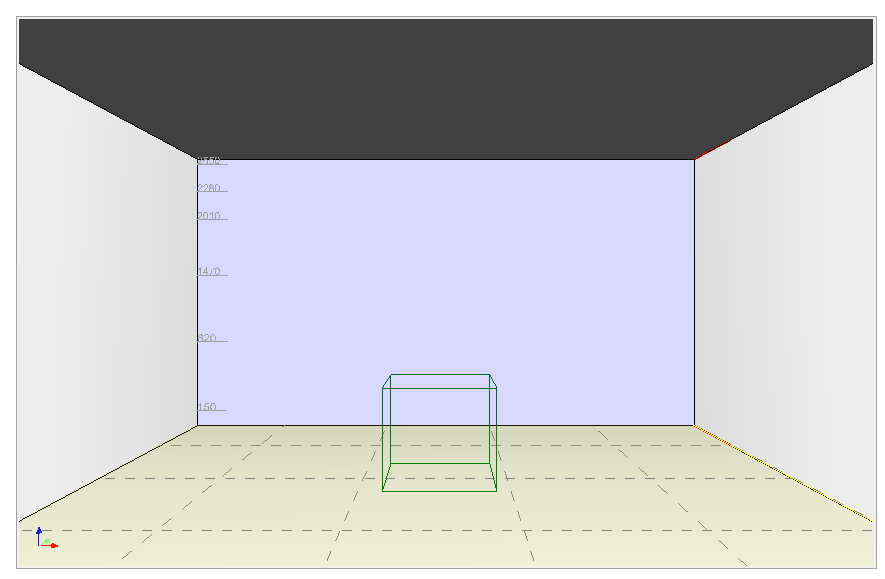

9. Clique em Concluir. Observe que ao movimentar o mouse no ambiente 3D são exibidas linhas na cor verde.
10. Clique com o botão direito do mouse sobre o plano (piso, parede, geometria) que deseja inserir o objeto e clique com o botão direito para inseri-lo. DICA: para inserir o objeto no agregado do módulo, pressione a tecla Ctrl e clique com o botão direito do mouse sobre o plano do agregado para selecioná-lo.

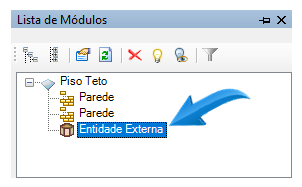

11. O objeto pode ser localizado na aba Lista de Módulos como Entidade Externa.
IMPORTANTE: quantidade máxima de faces recomendadas/suportadas pelo Promob é de 25000 faces.
Exportar Arquivo 3D
Para auxiliar na documentação técnica do projeto e depois enviá-la para outros softwares é possível exportar todo o projeto ou somente alguns itens para o formato de desenho mais difundido no mercado que é o formato DXF. Isso permite que o projetista utilize softwares de sua preferência para executar a etapa de documentação do projeto.
IMPORTANTE: Módulos do Fabricante e itens da biblioteca Decore somente podem ser exportados como objetos com linhas.
Para exportar um arquivo 3D:
1. Clique no botão Exportar Arquivo 3D na barra de ferramentas superior.

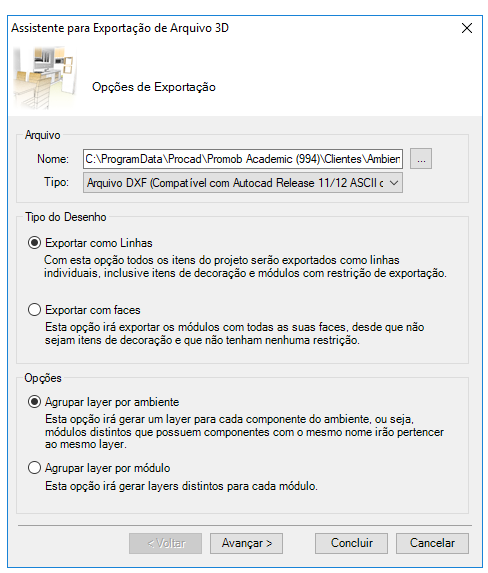

2. Na etapa Opções de Exportações, defina o diretório onde o arquivo será salvo e selecione uma das opções:
- Arquivo DXF (Compatível com Autocad Release 11/12 ASCII ou versões anteriores): para a versão Autocad Release 11/12 ASCII e com versões anteriores de qualquer software que seja compatível com arquivos DXF.
- Arquivo DXF: compatível com versão do Autocad superior a 11/12.
3. Defina o tipo do desenho:
IMPORTANTE: as opções de exportar objetos como linhas e como faces não estão disponíveis para o Promob Lite, Promob Studio e Promob Premium.
- Exportar objetos como linhas: todos os itens do projeto serão exportados como linhas individuais, inclusive itens de decoração e módulos com restrição de exportação (módulos de Fabricantes). Objetos exportados como linhas não poderão ser selecionados como uma entidade, ou seja, somente as linhas que formam o objeto poderão ser selecionadas no software que irá ler o arquivo exportado.
- Exportar objetos com faces: exporta os módulos com todas as suas faces, desde que não sejam itens de decoração e que não tenham nenhuma restrição. Objetos exportados com faces poderão ter suas faces selecionadas.
4. Defina as opções de camada:
- Agrupar layer por ambiente: gera uma camada para cada componente dos módulos do ambiente. Módulos distintos, mas que tenham o mesmo componente, serão agrupados na mesma camada.
- Agrupar layer por módulo: gera layers distintos para cada módulo. Cada camada armazena os componentes dos módulos.
OBSERVAÇÕES: A seção Tipo do Desenho está disponível apenas nas distribuições Arch, Plus, Academic, Trial e Catalog do Promob. As demais distribuições oferecem apenas a seção Opções para seleção.

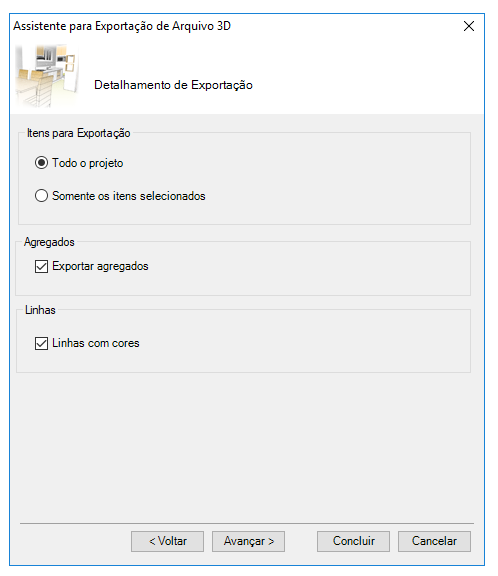

5. Clique em Avançar e na etapa Detalhamento de Exportação, defina quais itens serão exportados:
- Todo o projeto: exporta todos os itens do ambiente (piso, paredes, módulos, geometrias).
- Somente itens selecionados: exporta somente os itens selecionados.
- Defina se os agregados os módulos do ambiente serão exportados para o arquivo 3D.
- Defina se as linhas dos módulos serão importadas em cores.

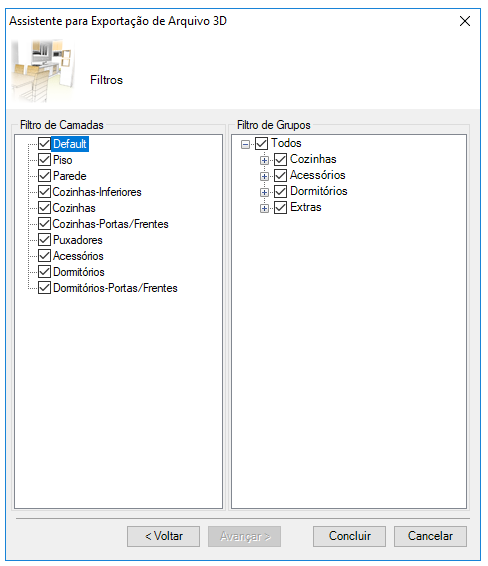

6. Clique em Avançar e na etapa de definição de Filtros:
- Defina os filtros de camadas: marque as camadas dos itens que serão exportadas para o arquivo.
- Defina os filtros de grupos: marque os grupos/itens da modulação que serão exportados.
IMPORTANTE: se a camada do grupo selecionado não estiver habilitada, o grupo e seus itens não serão importados.
7. Clique em Concluir. Abra o arquivo em um software 3D para visualizar os itens exportados.
