Para criar o detalhamento da geometria na página de impressão:
1. Insira uma viewport e clique no botão Documentar Geometria na barra de ferramentas lateral;

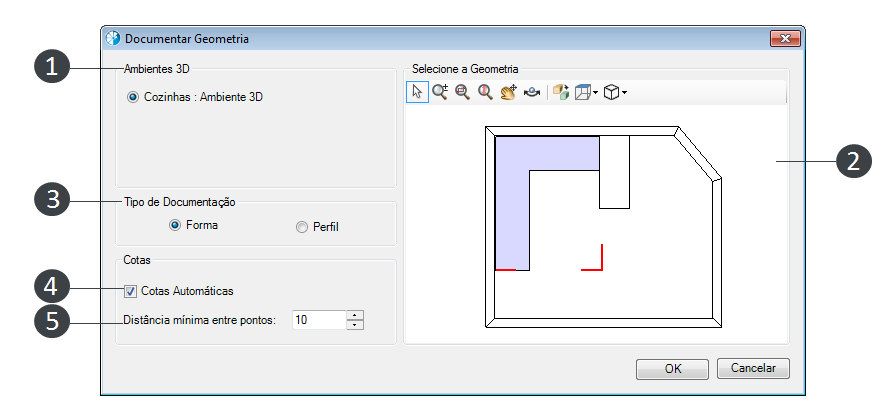

2. Na janela Documentar Geometria:
1. Em Ambientes 3D selecione o ambiente que a geometria a ser documentada foi criada;
2. Selecione a geometria a ser documentada;
3. Em Tipos de Documentação defina se deseja documentar a forma ou o perfil da geometria;
4. Marque a opção Cotas Automáticas para que as cotas da geometria sejam exibidas;
5. Em Distância mínima entre pontos informe a distância mínima entre um ponto e outro para a cotagem;

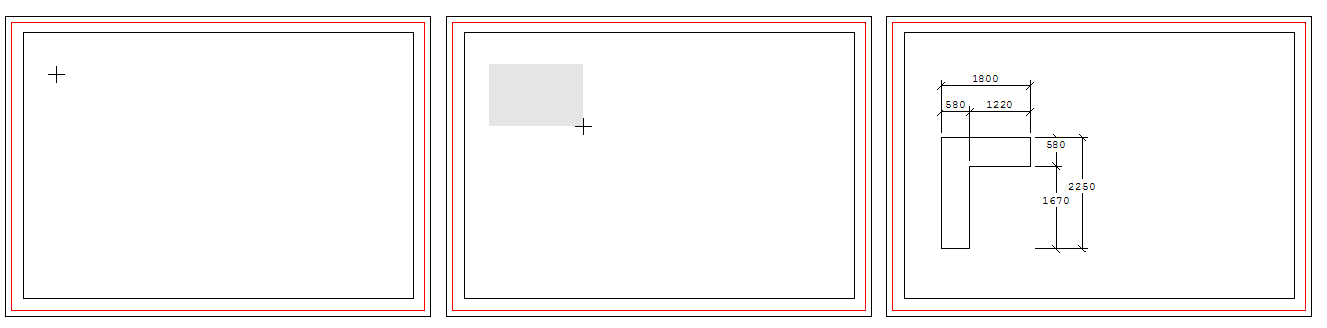

3. Clique em OK e insira as informações da geometria:
1. Note que a forma do cursor do mouse é alterada;
2. Clique com o mouse em um local sobre a página para definir o início documentação;
3. Mova o mouse sem pressionar e clique em outro local para definir o final da documentação;

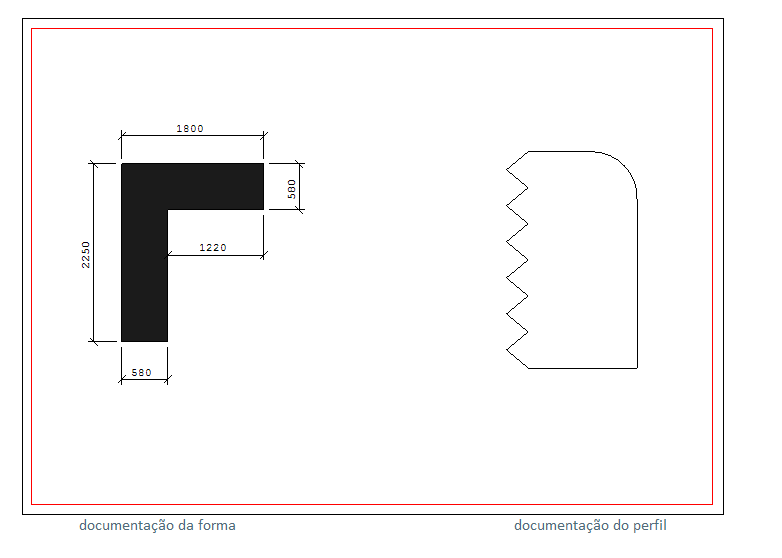

4. Observe um exemplo de documentação de geometria.
