Através da ferramenta Cotagem Automática é possível inserir cotas automaticamente em um determinado plano do projeto. Para cotar do projeto de forma automática:

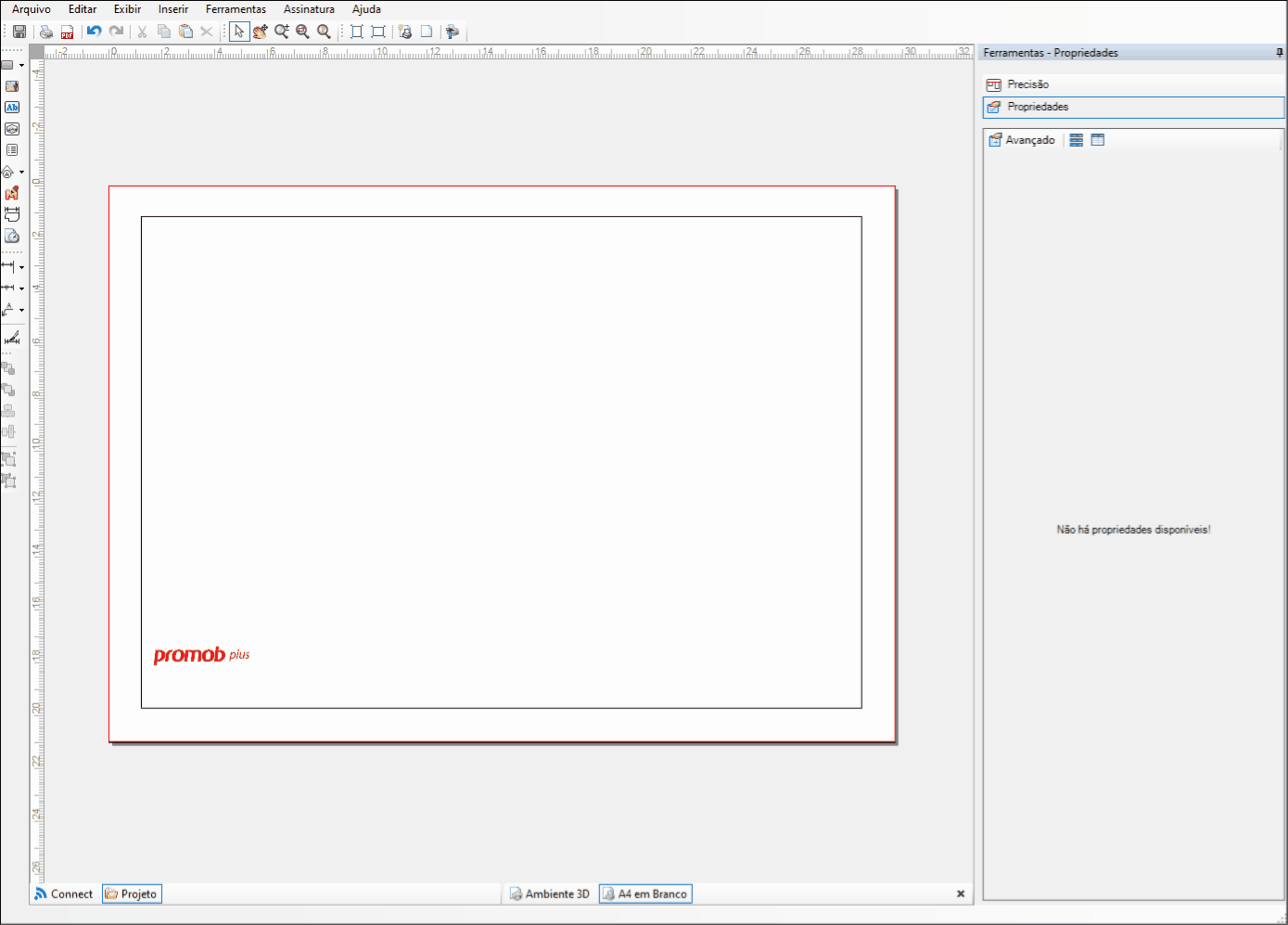

1. Habilite a barra de ferramentas da viewport e clique no botão Cotagem Automática;
- Observe que o cursor do mouse é alterado.

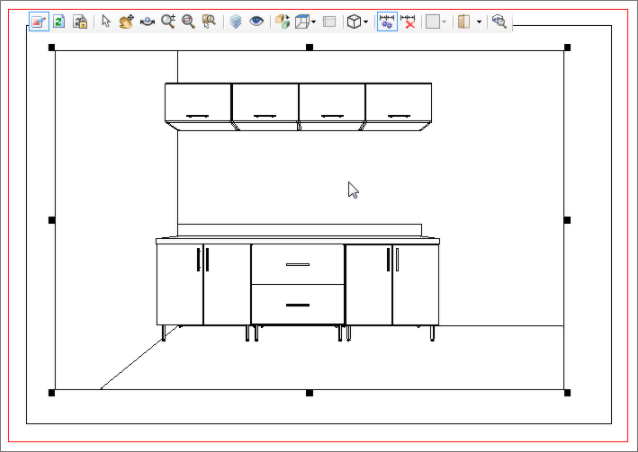

2. Clique sobre o plano que deseja cotar automaticamente;

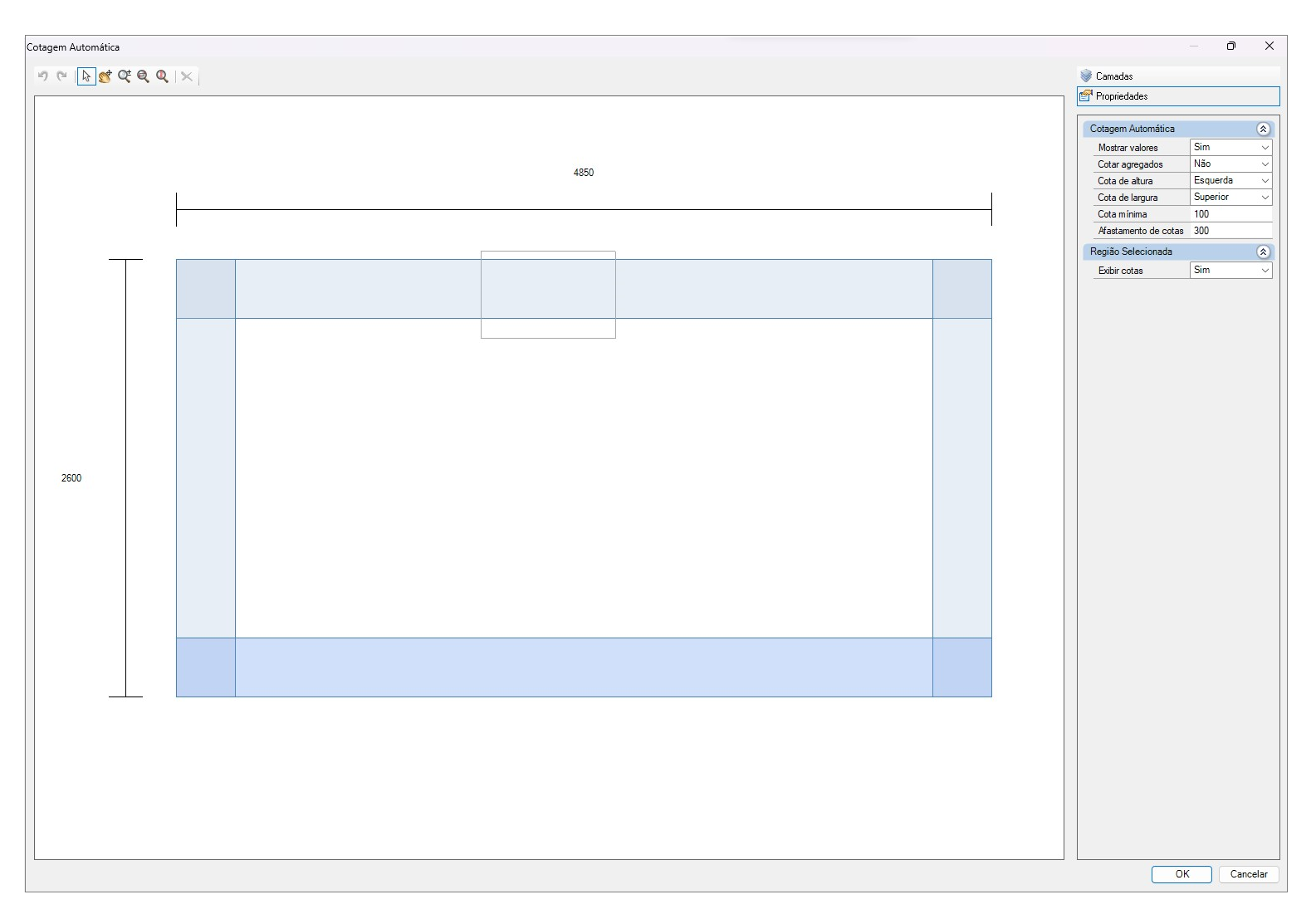

3. Ao clicar sobre a borda da área azul e arrastar o mouse, é possível definir a área do plano que será cotada;
- A movimentação das linhas permite exibir as cotas tanto na vertical como na horizontal, para módulos inferiores e superiores;

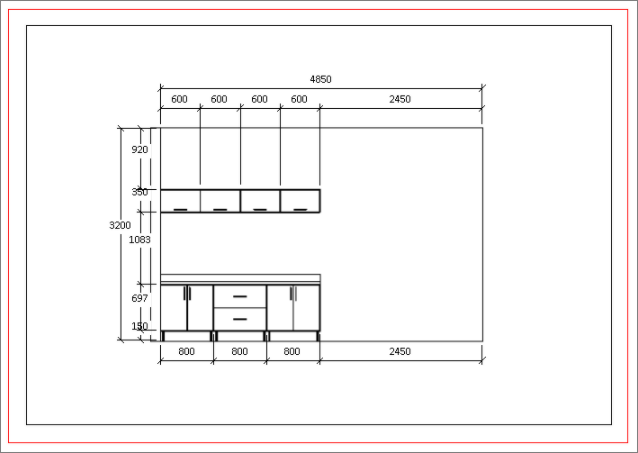

- Após selecionar o plano que será cotado, as cotas são exibidas automaticamente;
4. Após a configuração das cotas, clique em OK para inseri-las na viewport.
IMPORTANTE: As cotas automáticas só são geradas quando alguma extremidade do módulo/item estiver dentro da área de cotagem. Se ambas extremidades estiverem fora da região como exibido na figura abaixo, não é realilzado a cotagem automática.
