O plugin Editor possui cadastros realizados previamente pela equipe Promob. O intuito desses pré-cadastros é servir como exemplo e como base para que, a partir deles, o usuário possa reproduzir o seu modelo de fabricação real. Esses pré-cadastros podem ser modificados e excluídos, leia abaixo como proceder:
1. Pré-cadastros de furação

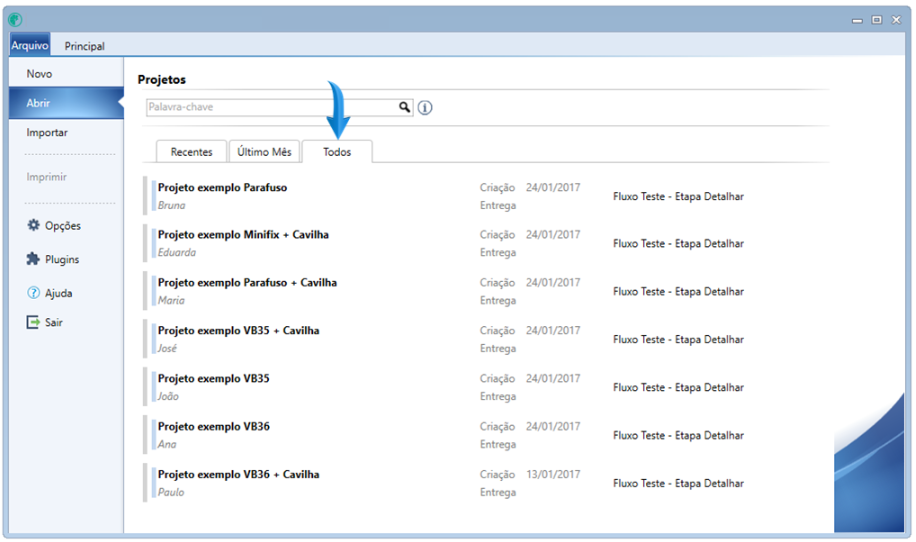

O plugin Editor disponibiliza sete projetos exemplos, que estão disponíveis para download clicando aqui. Todos os sete projetos são compostos por um balcão de uma porta e um gaveteiro de quatro gavetas baixas, a diferença entre os projetos são as ferragens utilizadas:
O primeiro passo é localizar qual projeto corresponde às ferragens utilizadas no seu método construtivo, feito isso, abra-o clicando sobre o mesmo.

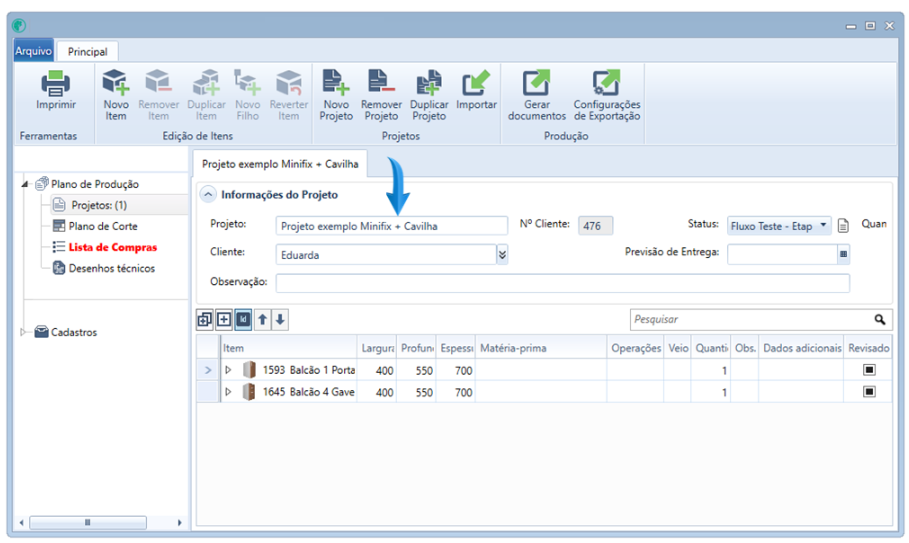

Vamos utilizar como exemplo o projeto minifix + cavilha:

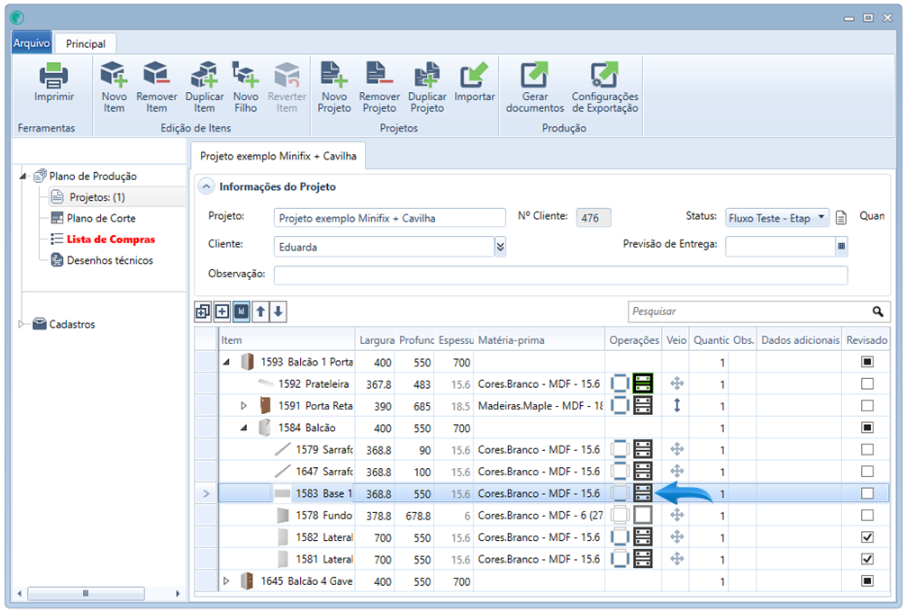

Com o projeto aberto, selecione uma das peças. Vamos utilizar como exemplo a base do balcão. Clique no local indicado abaixo para abrir o plugin Editor:

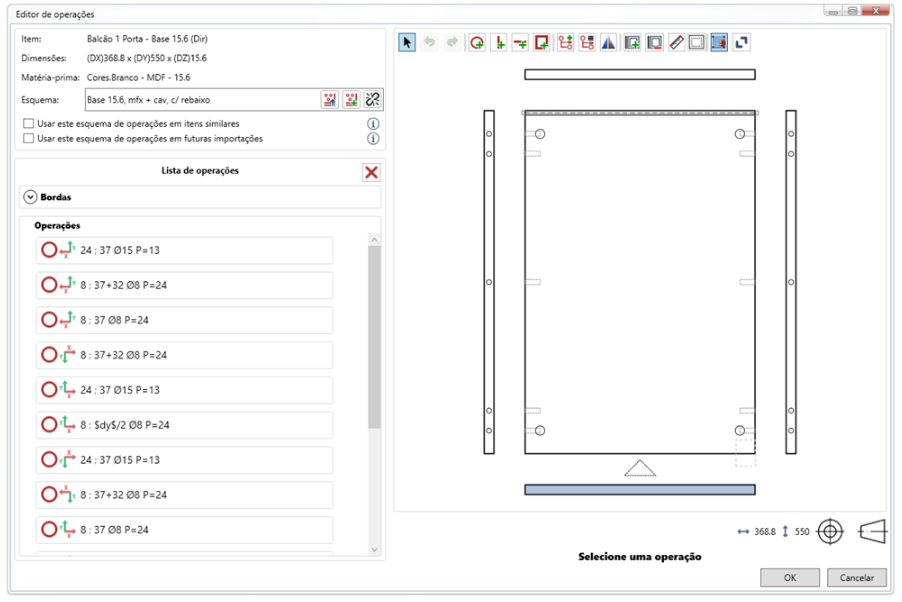

A base será aberta através do Plugin Editor. Para compreender como a peça está representada no Editor clique aqui e leia a respeito.
O cadastro da furação existente nessa base foi realizado com embasamento em estudos técnicos, porém, é possível modificar o posicionamento dos furos, bem como diâmetro e profundidade, também é possível adicionar ou remover furos e mudar as características do rebaixo, entre outras edições.
O intuito das peças estarem pré-cadastradas é servir como exemplo e como base para que, a partir delas, o usuário possa reproduzir o seu modelo de fabricação real.
Caso necessite realizar qualquer alteração nesse esquema de furação, faça e depois salve o esquema com outro nome. Assista ao vídeo tutorial clicando aqui.
Com o esquema de furação correto e salvo, é possível determinar que esse seja o padrão de furação para todas as bases que forem importadas para o Promob Cut Pro. Saiba mais clicando aqui e aqui.
2. Pré-cadastros de blocos de operações
Um bloco é uma entidade que pode conter uma ou mais operações agrupadas. Quando um bloco é criado o mesmo torna-se disponível para ser utilizado em projetos futuros.
O Plugin Editor disponibiliza seis exemplos de blocos de operações previamente cadastrados, sendo eles:
Calço da dobradiça;
Caneco da dobradiça;
Corrediça telescópica 500;
Corrediça telescópica 500 lateral de gaveta;
Pinos prateleira móvel;
Puxador 128mm vertical.
Para saber mais sobre blocos de operações clique aqui.
3. Pré-cadastro do fluxo de operações
O fluxo de operações tem por finalidade auxiliar na organização e no gerenciamento dos projetos em execução dentro da fábrica/marcenaria.
O Plugin Editor disponibiliza um exemplo de fluxo de operações pré-cadastrado, sendo ele:
Para saber mais sobre fluxos de operações, clique aqui.
4. Pré-cadastro da regra “Altura padrão das bordas”
Através dessa regra é possível determinar qual altura de fita de borda deve ser aplicada em determinada espessura de chapa.

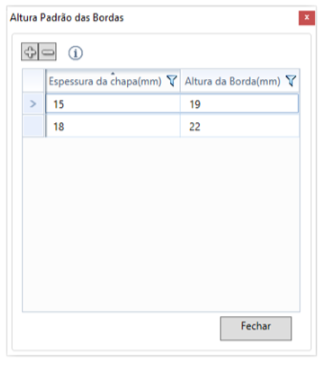

O Plugin Editor disponibiliza um exemplo de regra cadastrada, sendo ela:
Ou seja, sempre que for identificada espessura de chapa de 15mm será aplicada fita de altura 19mm e sempre que for identificada espessura 18mm será aplicada fita de altura 22mm.
Para excluir, basta clicar sobre a regra e posteriormente clicar no sinal de menos, localizado no canto superior esquerdo da tela mostrada acima.
Para adicionar uma nova regra, basta clicar sobre o sinal de mais, localizado no canto superior esquerdo da tela mostrada acima.
