A utilização de variáveis permite que o cadastro de operações seja global, ou seja, utilizando variáveis ao invés de valores fixos é possível aplicar os mesmos esquemas para peças com dimensões diferentes.
1. Quais são as variáveis que podem ser utilizadas?
As variáveis aceitas pelo Plugin Editor são:
$DX$ ou $dx$ = corresponde à largura da peça
$DY$ ou $dy$ = corresponde à profundidade da peça
$DZ$ ou $dz$ = corresponde à altura (espessura) da peça

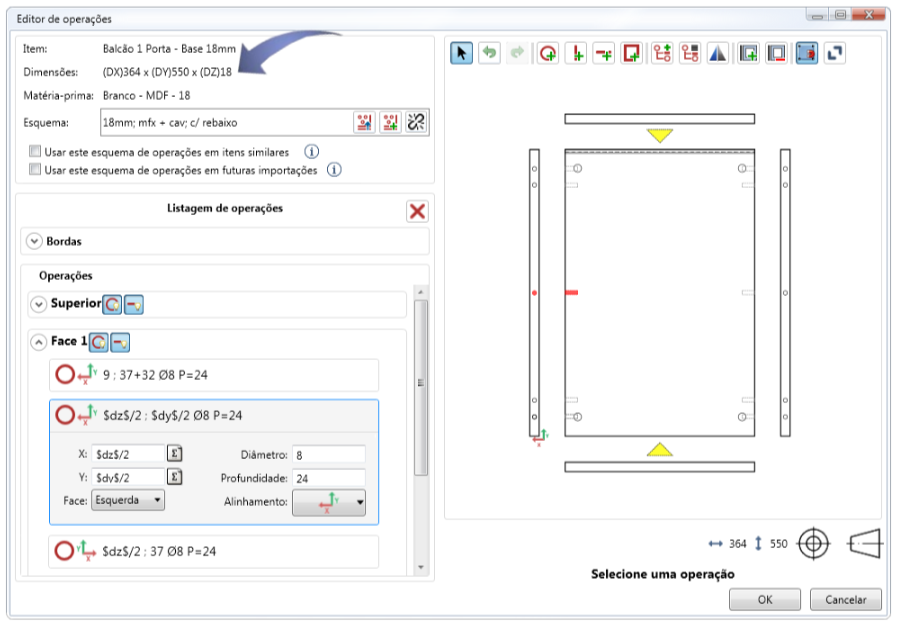

As variáveis podem ser consultadas ao lado das dimensões da peça no canto superior esquerdo do Editor.
2. Como utilizar variáveis?
Para exemplificar a utilização de variáveis observe o cadastro de furações de uma base com as seguintes dimensões:
Largura (DX): 524.8 mm
Profundidade (DY): 550 mm
Espessura (DZ): 15.6 mm
Observe a forma como o furo foi cadastrado:
Ao utilizar $dz$/2 em X o furo sempre será posicionado exatamente na metade da espessura da chapa, independente do valor da espessura.
Ao utilizar $dy$/2 em Y o furo será posicionado exatamente na metade da profundidade da peça, independente do valor da profundidade.
