Antes de realizar perfurações em itens do ambiente com geometrias, é importante entender algumas regras:
1. Exceto módulos, todos os planos do Promob podem ser perfurados, ou seja, é possível perfurar paredes, piso e também geometrias. Por exemplo: um módulo pode perfurar uma parede, mas não pode ser perfurado por uma geometria.
2. Os tampos são os únicos itens de modulação que podem ser perfurados. Assim, quando inserir uma cuba sobre um tampo, este automaticamente será perfurado.
3. Exceto paredes e pisos, todos os outros itens (como módulos, itens da biblioteca Decore e geometrias) podem ser configurados como perfurantes, permitindo escolher a profundidade do furo.
4. É preciso definir o plano a ser perfurado. A definição correta do plano é essencial para evitar erros. Para fazer uma perfuração circular em uma parede, por exemplo, é necessário construir a geometria circular usando a parede como plano.
5. A ferramenta Furar está disponível para todas as geometrias e permite perfurar paredes, pisos e outros itens.
Como perfurar totalmente paredes, pisos e outras geometrias?
1. Construa uma geometria em um dos planos do ambiente. Neste exemplo a geometria foi construída na parede.
2. Configure as dimensões da geometria.
IMPORTANTE: a altura definida para a geometria corresponde à profundidade do furo. Para uma perfuração total, a altura da geometria deve ser maior ou igual ao item que está sendo perfurado (espessura da parede ou altura do piso ou geometria).

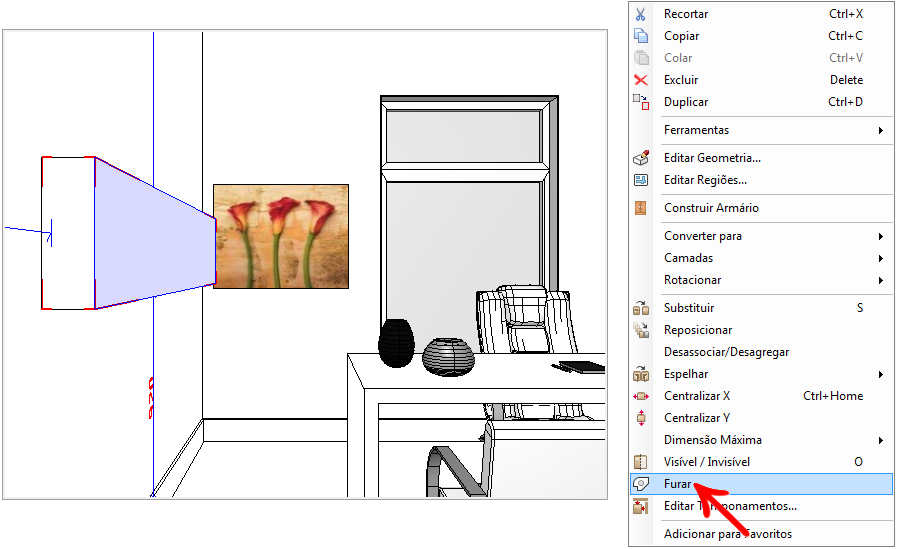

3. Clique com o botão direito do mouse sobre a geometria e selecione a opção Furar.
4. O plano é perfurado pela geometria.
Como definir a profundidade da perfuração?
1. Torne a geometria visível clicando no botão Mostrar - Módulos Invisíveis na barra de status do Promob.
2. Selecione a geometria e acesse o Painel de Ferramentas - Propriedades. Na categoria Perfurante, altere o valor da propriedade Profundidade e tecle Enter.
3. Para visualizar a perfuração do plano torne a geometria invisível.
Como perfurar geometria com outra geometria?
1. Construa a primeira geometria e configure suas dimensões.

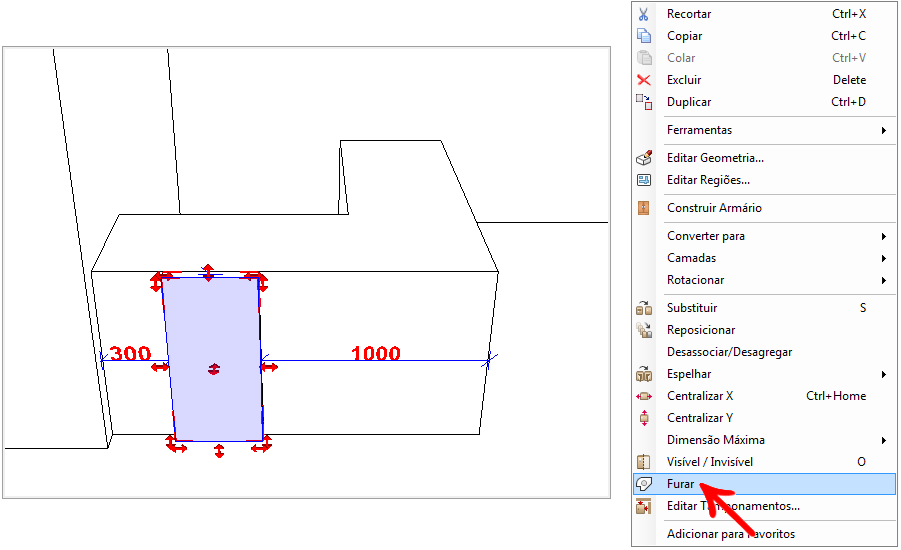

2. Construa a segunda geometria no formato desejado para a perfuração e configure suas dimensões. Clique com o botão direito do mouse sobre a segunda geometria construída e selecione a opção Furar.
3. A primeira geometria é perfurada de acordo com o formato da segunda geometria.
Como perfurar parede com geometria?

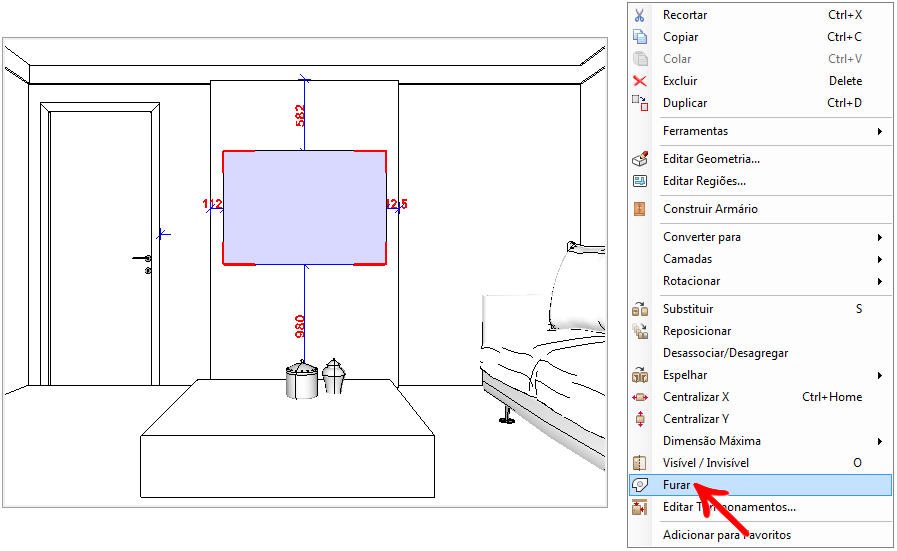

1. Construa a geometria sobre a parede e configure suas dimensões. Clique com o botão direito do mouse sobre a geometria e selecione a opção Furar.
2. A parede é perfurada de acordo com o formato da geometria.
Como perfurar painel com geometria?
1. Construa o painel com geometria e configure suas dimensões.
2. Em cima do painel, construa outra geometria no formato desejado para a perfuração. Clique com o botão direito do mouse sobre a geometria e selecione a opção Furar.
3. Se necessário, ajuste a profundidade de perfuração.
Como perfurar tampo da modulação com itens da Decore?
1. Insira o tampo da modulação.
2. Arraste o item da Decore para cima do tampo. Automaticamente o tampo é perfurado.
