Para configurar a estrutura do armário:
IMPORTANTE: a ferramenta Construir Armário não está disponível para os Promobs LITE e BASE. Para os Promob PREMIUM e STUDIO verifique com o Fabricante a disponibilidade da ferramenta.
Para acessar o Construtor de Armários utilize uma das opções:

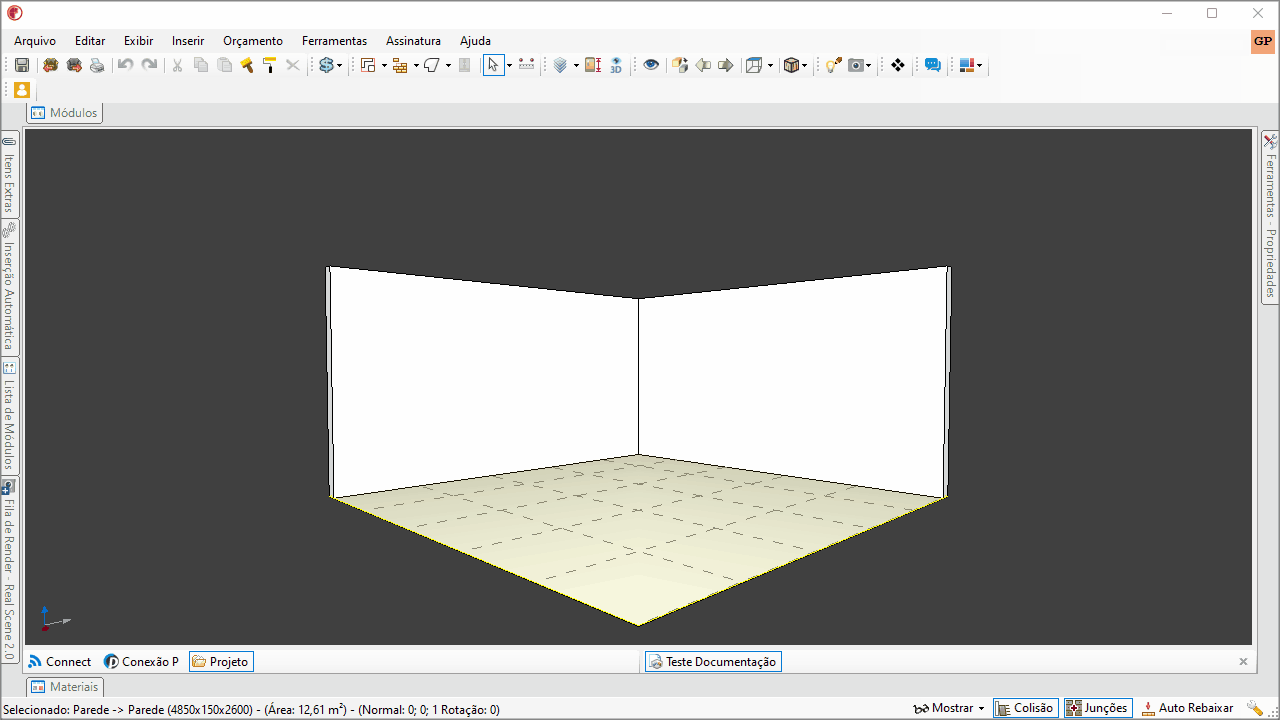

1. Selecione a parede ou o piso e clique no botão Construir Armário na barra de ferramentas superior.

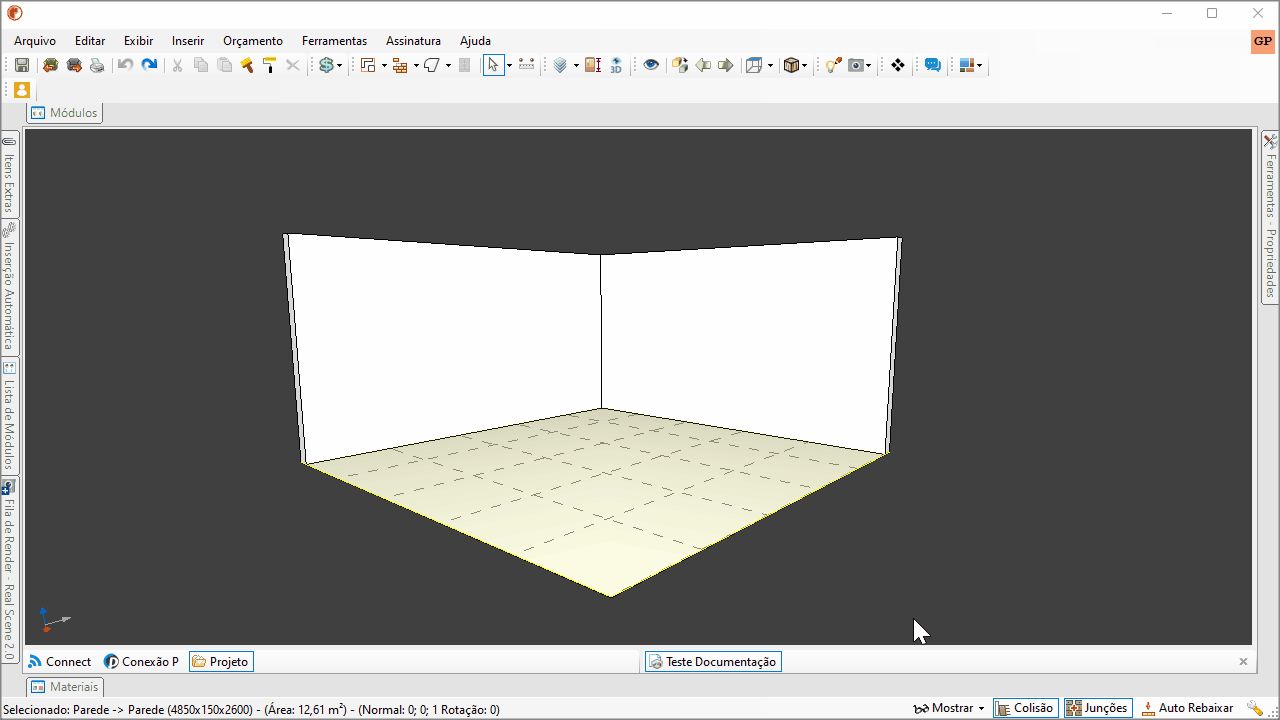

2. Clique com o botão direito do mouse sobre a parede ou piso e selecione a opção Construir Armário.

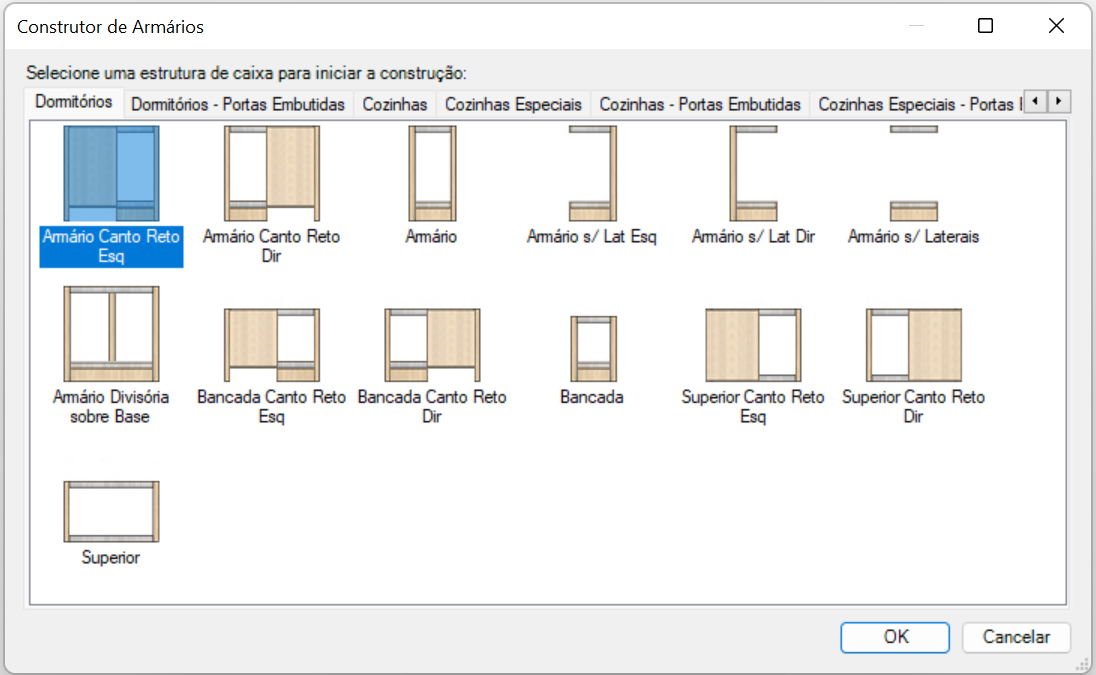

3. Selecione a estrutura do armário e clique em OK.
IMPORTANTE: as opções de armário variam de acordo com cada Fabricante.

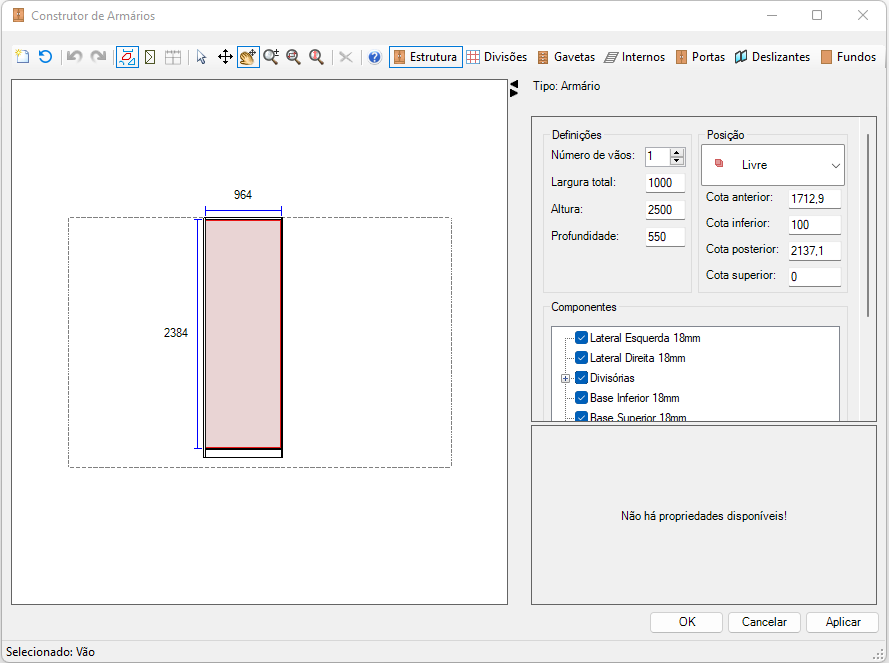

4. Com o Construtor de Armários aberto, clique em Estrutura e defina:

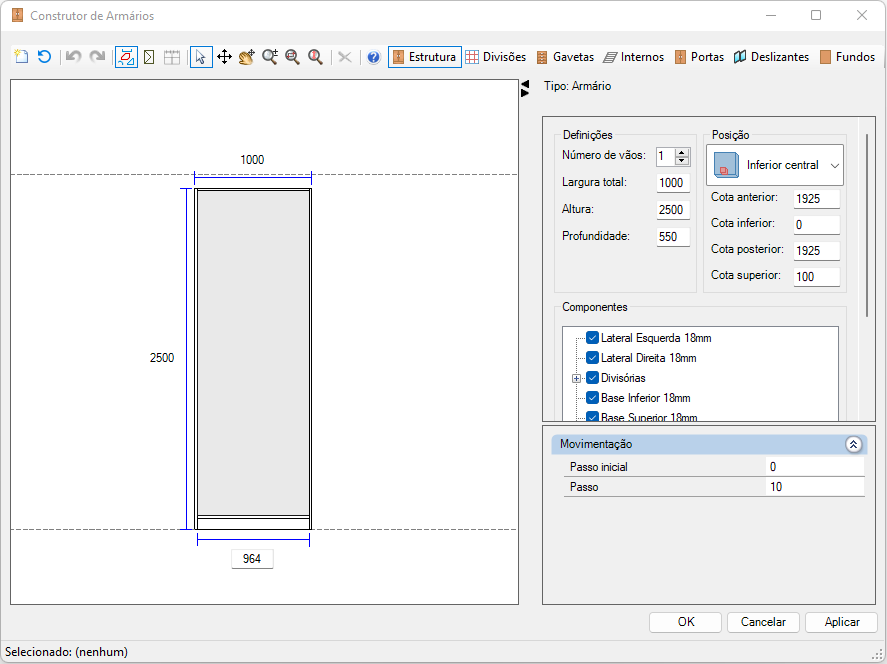

- Definições: dimensões e número de vãos do armário: informe o valor das propriedades. O armário pode ser redimensionado através das setas exibidas na área gráfica ao aproximar o mouse dos limites do armário.
- Posição: posição do armário no ambiente: selecione uma das opções da lista de posições ou utilize a ferramenta Mover Estrutura.
- Componentes: marque ou desmarque os componentes do armário que deseja inserir ou remover. Os componentes variam de acordo com as opções de estrutura de armário.
OBSERVAÇÕES:
- Por padrão, os vãos da estrutura terão sempre o mesmo tamanho.
- O valor da largura total da estrutura do armário é configurado de acordo com cada sistema.
- Para o Promob PLUS, ARCH e ACADEMIC a altura da estrutura do armário é igual à altura da parede selecionada no ambiente 3D ou igual ao tamanho máximo da lateral, caso o piso seja selecionado.
- Para os demais Promobs este valor é configurado de acordo com cada sistema.

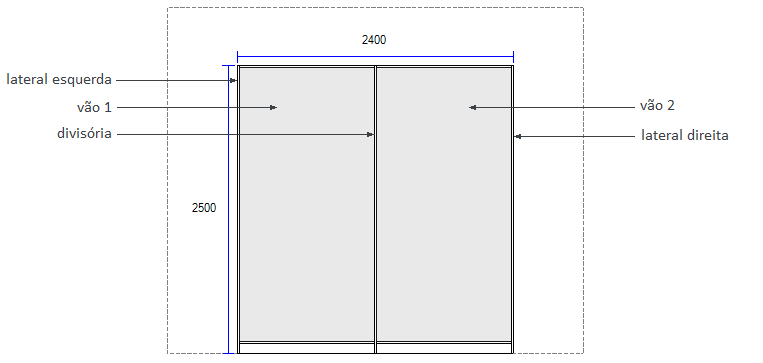

- O comprimento (largura) total da estrutura é igual à soma dos vãos, mais a soma das espessuras das laterais e mais a soma das divisórias da estrutura.
Exemplo: lateral esquerda (18 mm) + vão 1 (1173) + divisória (18 mm) + vão 2 (1173 mm) + lateral direita (18 mm) = 2400 mm.
- A altura da estrutura do armário compreende a distância da base superior até o rodapé.
- A quantidade de vãos determina a quantidade de divisões das bases superior e inferior.
- Para calcular a dimensão dos vãos da estrutura o Construtor considera a largura total da estrutura, o número de vãos, a espessura da lateral esquerda e da lateral direita e também o número de divisórias e sua espessura.
- Ao redimensionar a estrutura do módulo seus itens internos são mantidos. Assim, quando a dimensão do armário é alterada os itens inseridos não são perdidos, facilitando a configuração das dimensões do item.
