A ferramenta de detalhamento de itens pode ser utilizada no processo de documentação do projeto para itens que merecem mais atenção, seja pelo número de agregados que possuem, seja pela sua complexidade de fabricação ou montagem, importância no ambiente, entre outros.
Para detalhar o módulo na impressão:

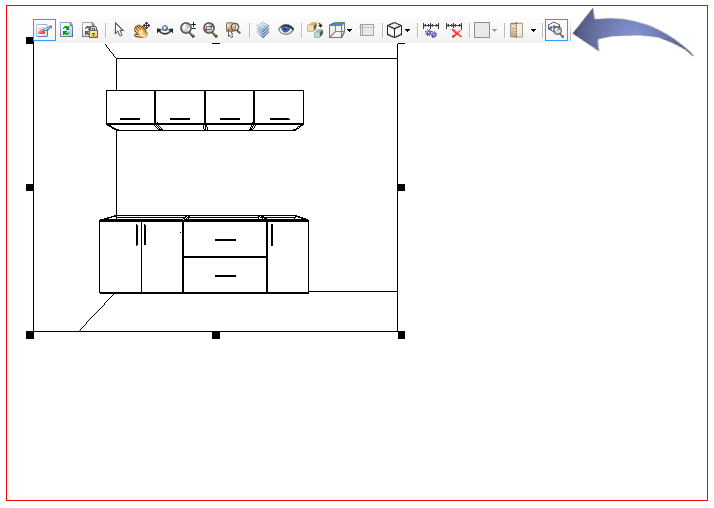

1. Na página de impressão insira uma viewport. Habilite a barra de ferramentas da viewport e clique no botão Detalhamento;

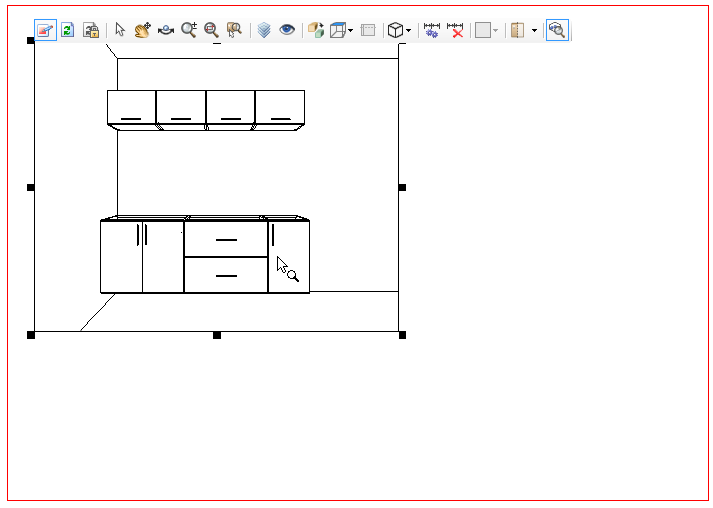

2. Observe que o cursor do mouse é alterado. Clique sobre o módulo do ambiente que deseja detalhar;

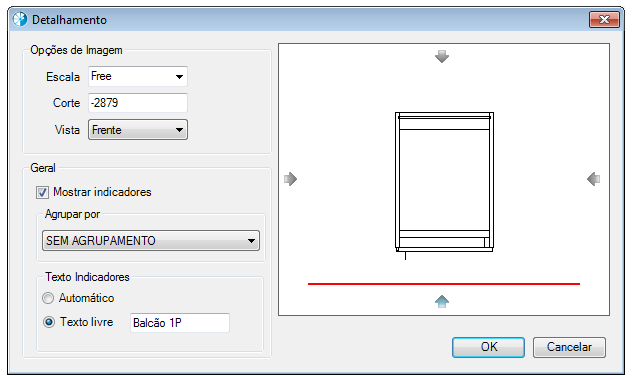

3. É exibida a janela Detalhamento:
Opções de Imagem
1. Escala: define a escala do módulo na viewport onde será detalhado;
2. Corte: informe a distância do corte (limite para exibição do módulo) ou clique com o mouse sobre a linha vermelha para definir a distância;
3. Vista: selecione o "lado" do módulo que será exibido na viewport;
Geral
1. Mostrar indicadores: exibe indicador sobre o módulo na viewport, conforme agrupador selecionado;
2. Agrupar por: selecione o tipo de agrupador que será utilizado para a inserção do indicador;
3. Texto Indicadores: defina o texto do indicador do módulo;

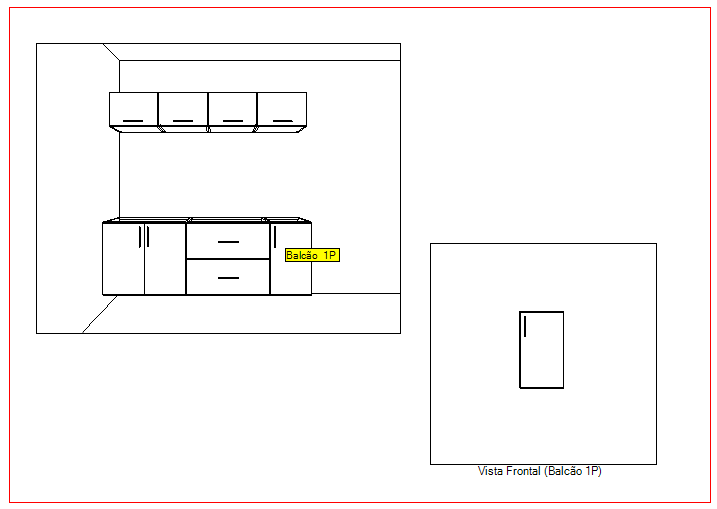

4. Clique em OK e insira a viewport de detalhamento de módulo.
