Confira abaixo, as definições de cada configuração disponível em Configurador de Dimensões - Banheiros - Frentes | Portas. Se necessário, consulte aqui como aplicar as configurações de dimensões.
As configurações disponíveis para frentes e portas da biblioteca de Banheiros são:

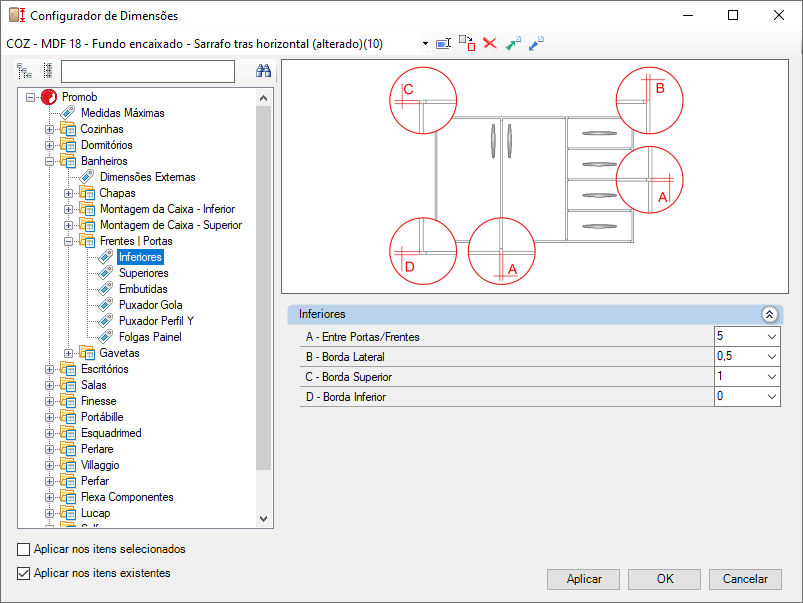

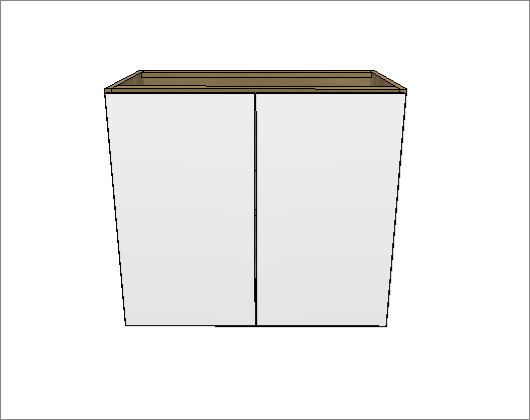

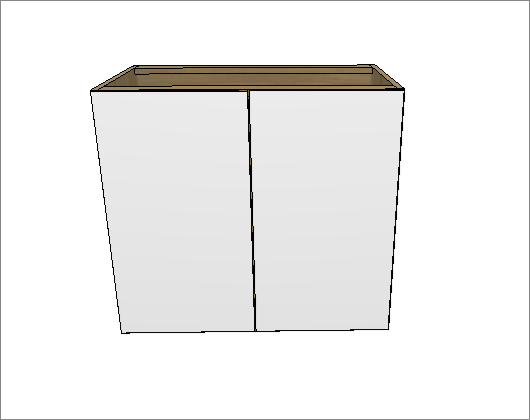

Inferiores
Inferiores
A – Entre Portas/Frentes: define a distância entre as portas do módulo.
B – Borda Lateral: defino a distância lateral entre o módulo e porta para módulos inferiores.
C – Borda Superior: define a distância superior entre o módulo e porta para módulos inferiores.
D – Borda Inferior: define a distância inferior entre o módulo e porta para módulos inferiores.

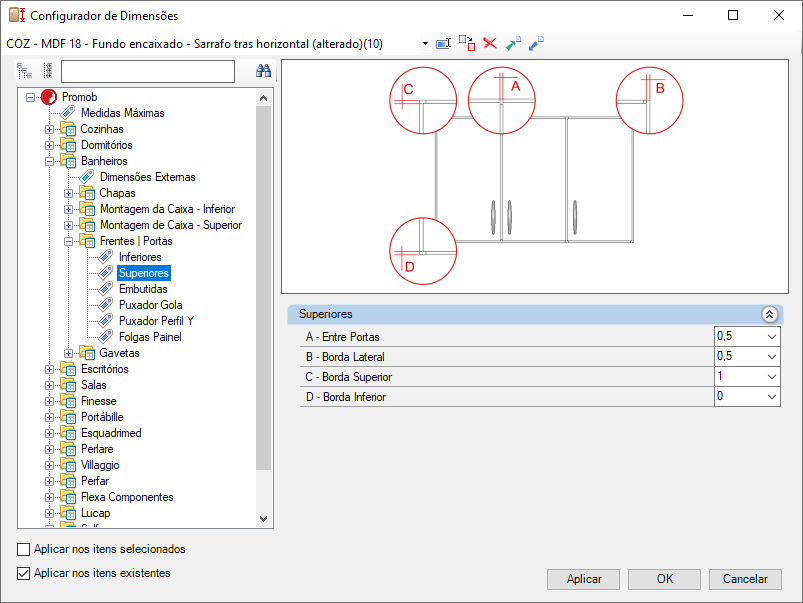

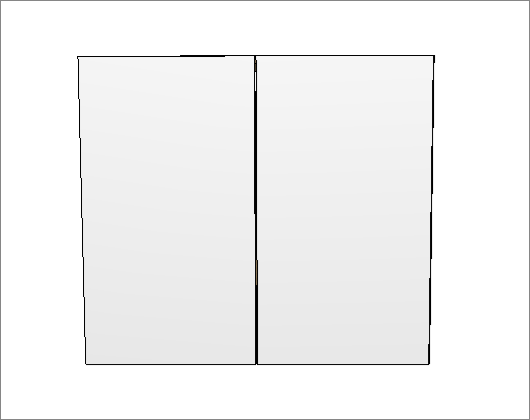

Superiores
Superiores
A – Entre Portas: define a distância entre as portas do módulo.
B – Borda Lateral: define a distância lateral entre o módulo e porta para módulos superiores.
C – Borda Superior: define a distância superior entre o módulo e porta para módulos inferiores.
D – Borda Inferior: define a distância inferior entre o módulo e porta para módulos inferiores.

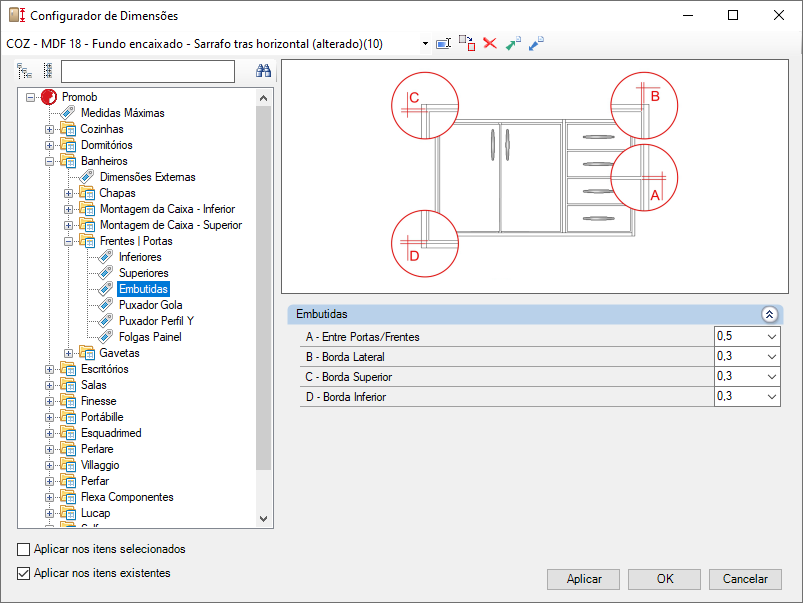

Embutidas
Embutidas
A – Entre Portas/Frentes: define a distância entre as portas embutidas dos módulos.
B – Borda Lateral: define a distância lateral entre o módulo e a porta embutida do módulo.
C – Borda Superior: define a distância superior entre o módulo e a porta embutida do módulo.
D – Borda Inferior: define a distância inferior entre o módulo e a porta embutida do módulo.

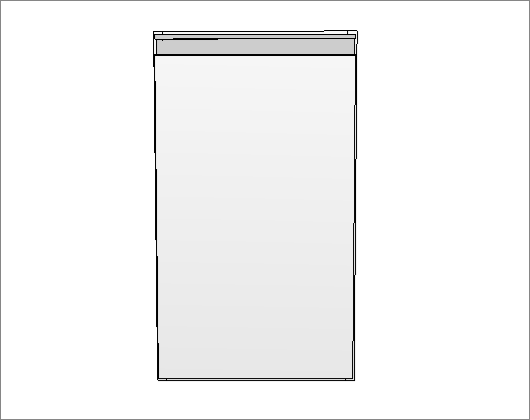

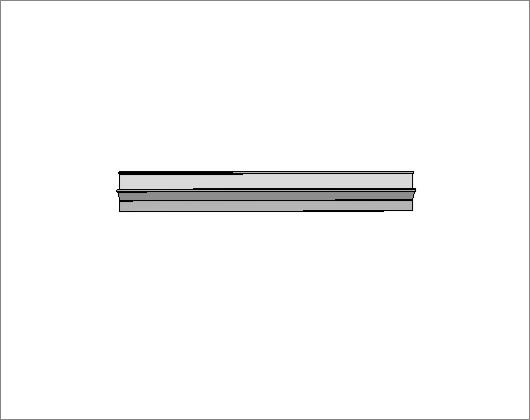

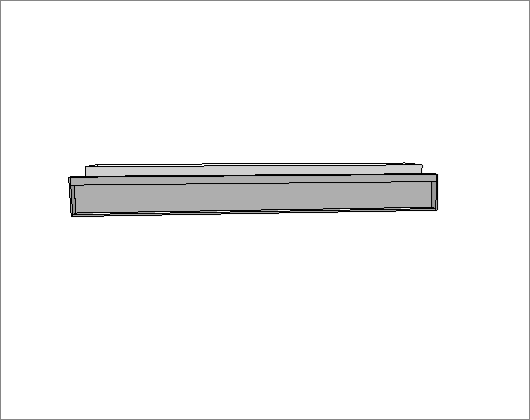

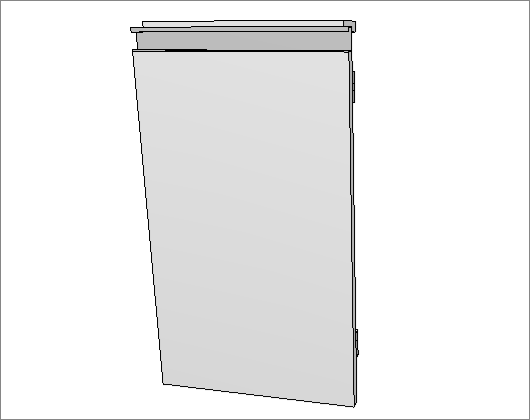

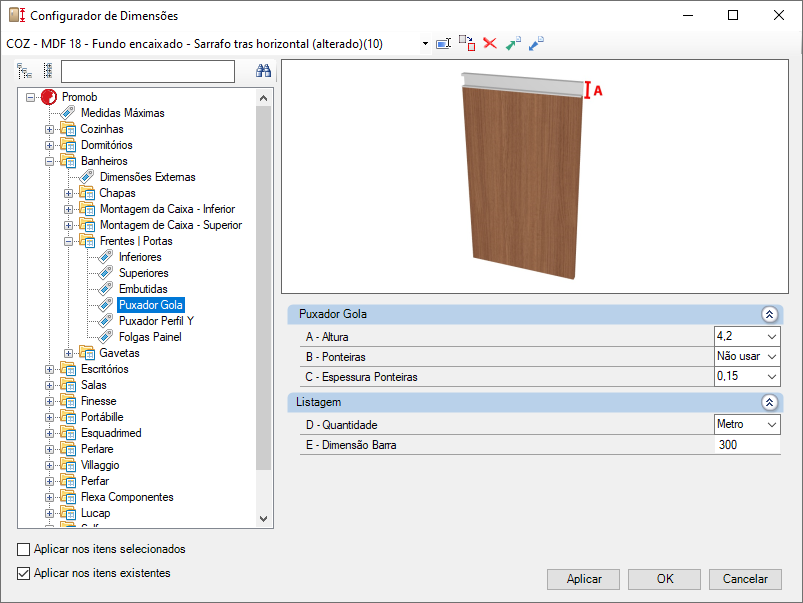

Puxador Gola
Puxador Gola
A – Altura: define a altura do puxador perfil. Altera a altura da porta.
B – Ponteiras: define a utilização ou não das ponteiras.
C – Espessura Ponteiras: define a espessura de cada ponteira. Altera a largura do puxador gola.
Listagem
D – Quantidade: define se o orçamento/listagem do puxador gola será por metro linear ou por unidade de barra.
E – Barra: define a dimensão linear da barra. Esta opção apenas influencia em algo, caso o item anterior (D) tenha sido setado como barra.

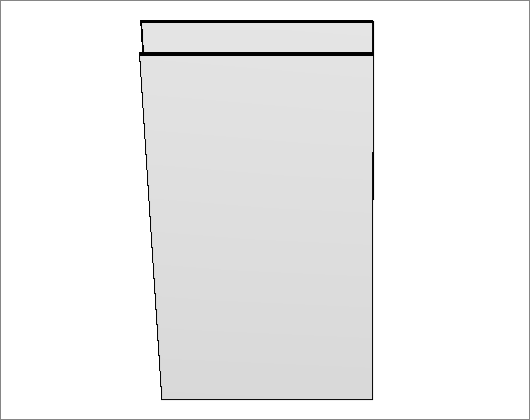

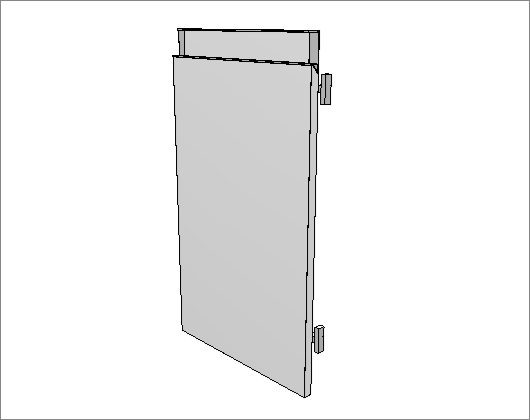

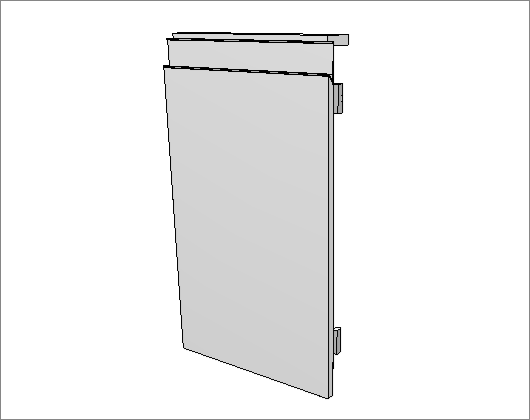

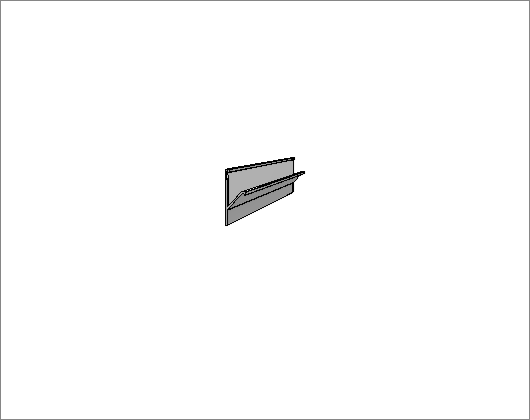

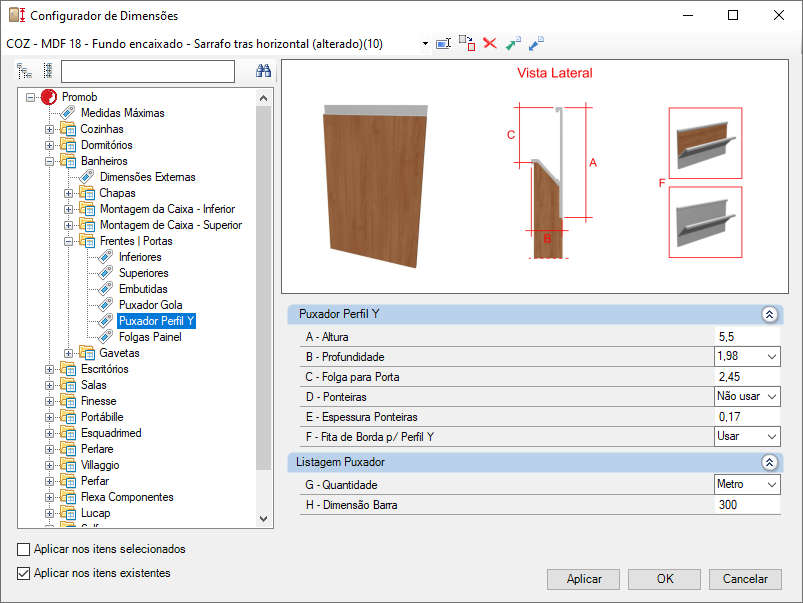

Puxador Perfil Y
Puxador Perfil Y
A – Altura: define a altura do puxador.
B – Profundidade: Define a profundidade do puxador. É relacionado à espessura do painel da porta.
C – Folga para Porta: Define a folga do painel da porta em relação à altura total da porta.
D – Ponteiras: define a utilização ou não das ponteiras.
E – Espessura Ponteiras: define a espessura de cada ponteira. Altera a largura do puxador.
F – Fita de Borda p/ Perfil Y: define a utilização ou não da fita no perfil. Não gera orçamento.
Listagem Puxador
G – Quantidade: define a forma de quantificar o puxador.
H – Dimensão Barra: define o comprimento da barra do puxador.

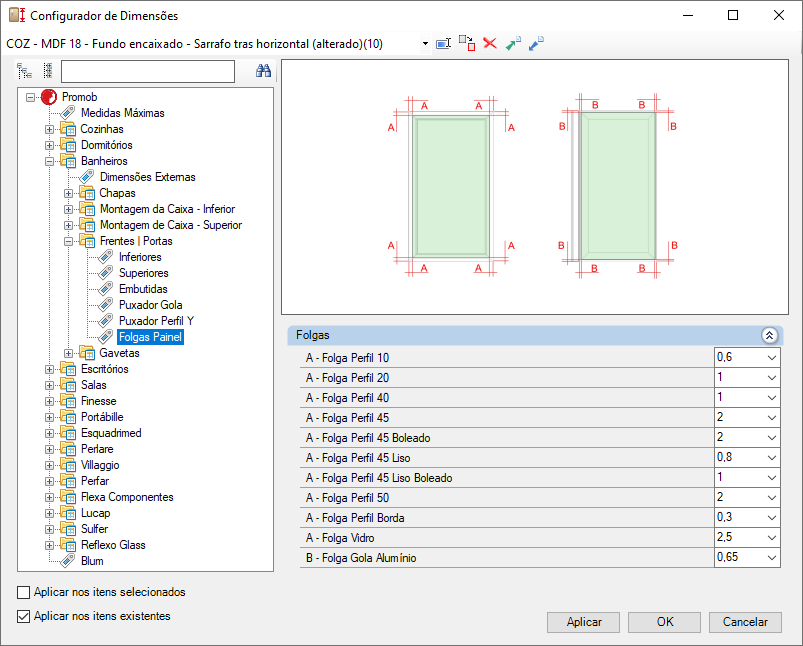

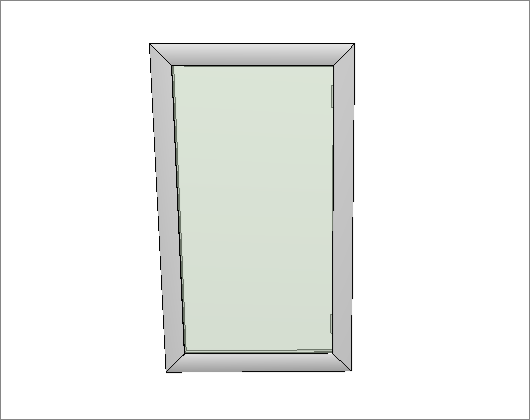

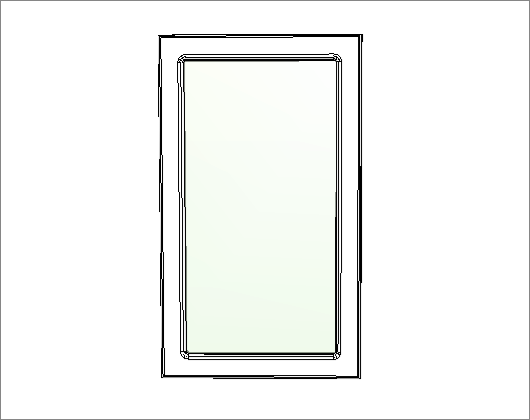

Folgas Painel
Folgas

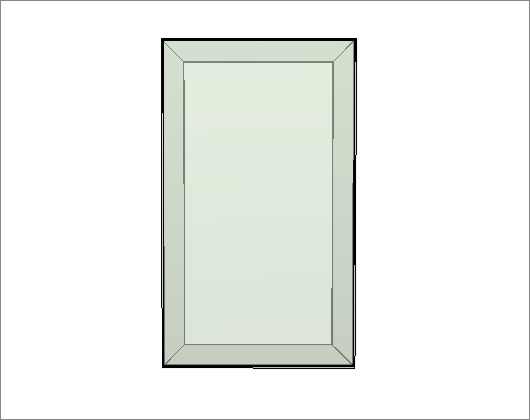

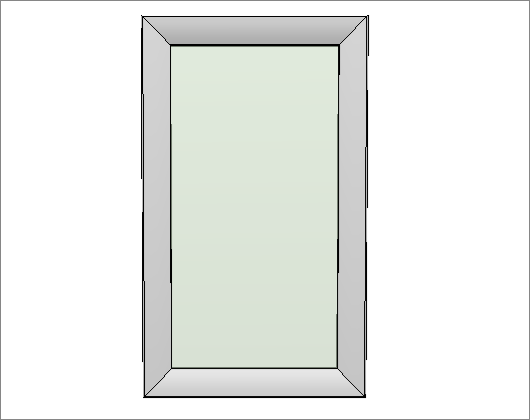

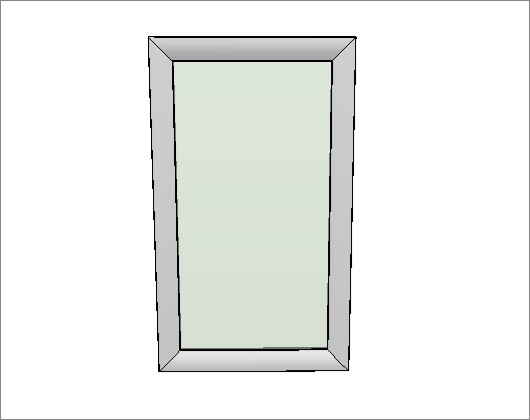

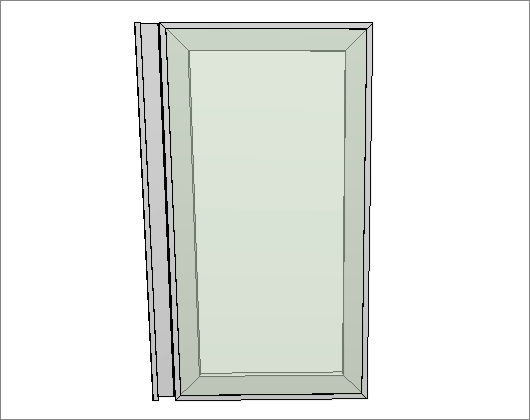

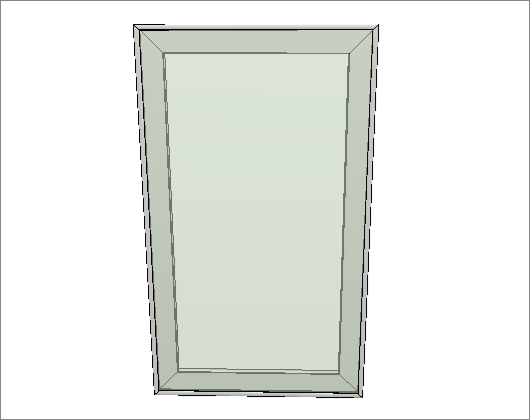

A – Folga Perfil 10: define a folga do perfil alumínio de 10.
A – Folga Perfil 20: define a folga do perfil alumínio de 20.
A – Folga Perfil 40: define a folga do perfil alumínio de 40.

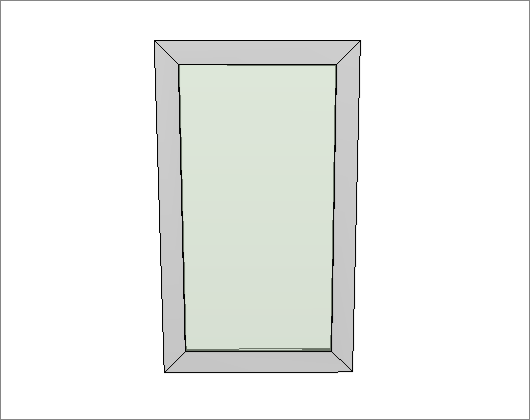

A – Folga Perfil 45: define a folga do perfil alumínio de 45.

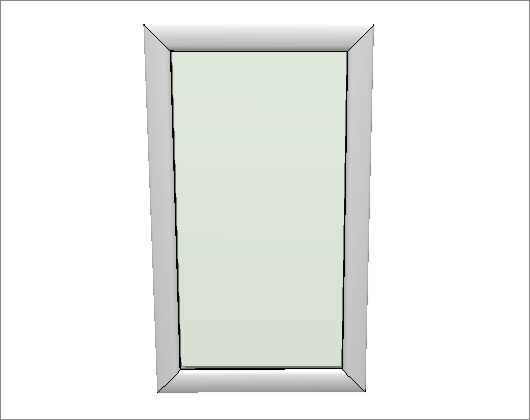

A – Folga Perfil 45 Boleado: define a folga do perfil alumínio de 45 Boleado.
A – Folga Perfil 45 Liso: define a folga do perfil alumínio de 45 Liso.
A – Folga Perfil 45 Liso Boleado: define a folga do perfil alumínio de 45 Liso Boleador.
A – Folga Perfil 50: define a folga do perfil alumínio de 50.
A – Folga Perfil Borda: define a folga do perfil alumínio Borda.

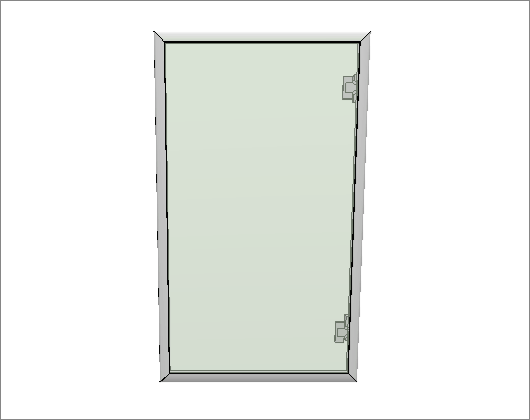

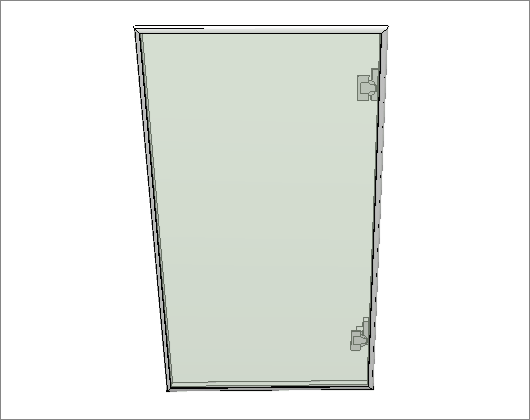

A – Folga Vidro: define a folga do perfil vidro.
B – Folga Gola Alumínio: define a folga do perfil Gola Alumínio.
