Promob - Prótotipo de Impressão - Documentação Automática

Seguir

No protótipo de impressão está disponível a opção de protótipo Documentação Automática, o Promob gera a documentação do projeto automaticamente, com viewport com vista de planta baixa e com vista detalhada do projeto com suas respectivas cotas.



Para gerar a documentação automática:

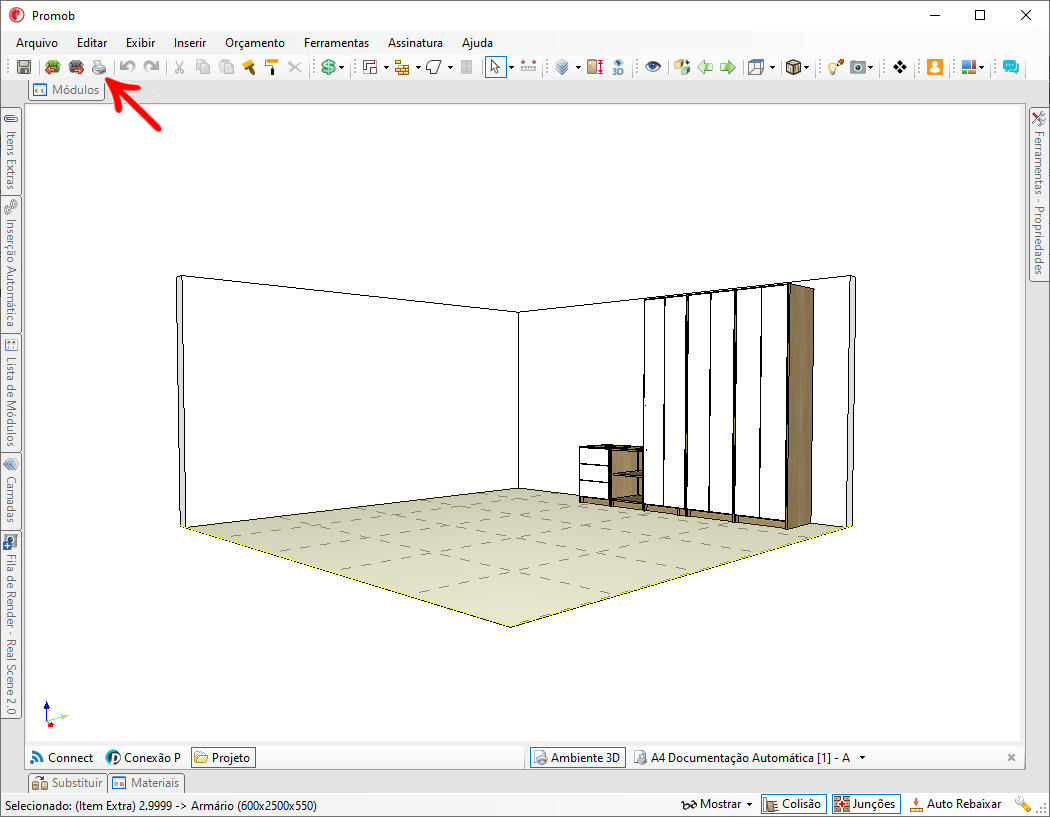

1. Acesse Imprimir na barra superior.

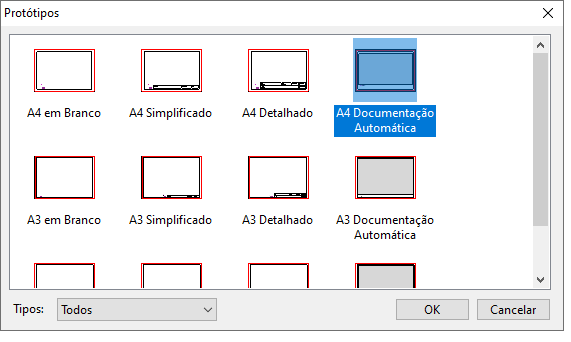

2. Em Protótipos, selecione Documentação Automática, e clique em OK.

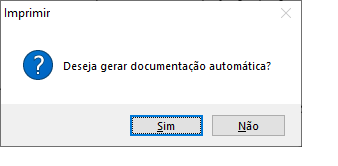

3. Na mensagem de aviso, clique em Sim para confirmar a geração da documentação automática.

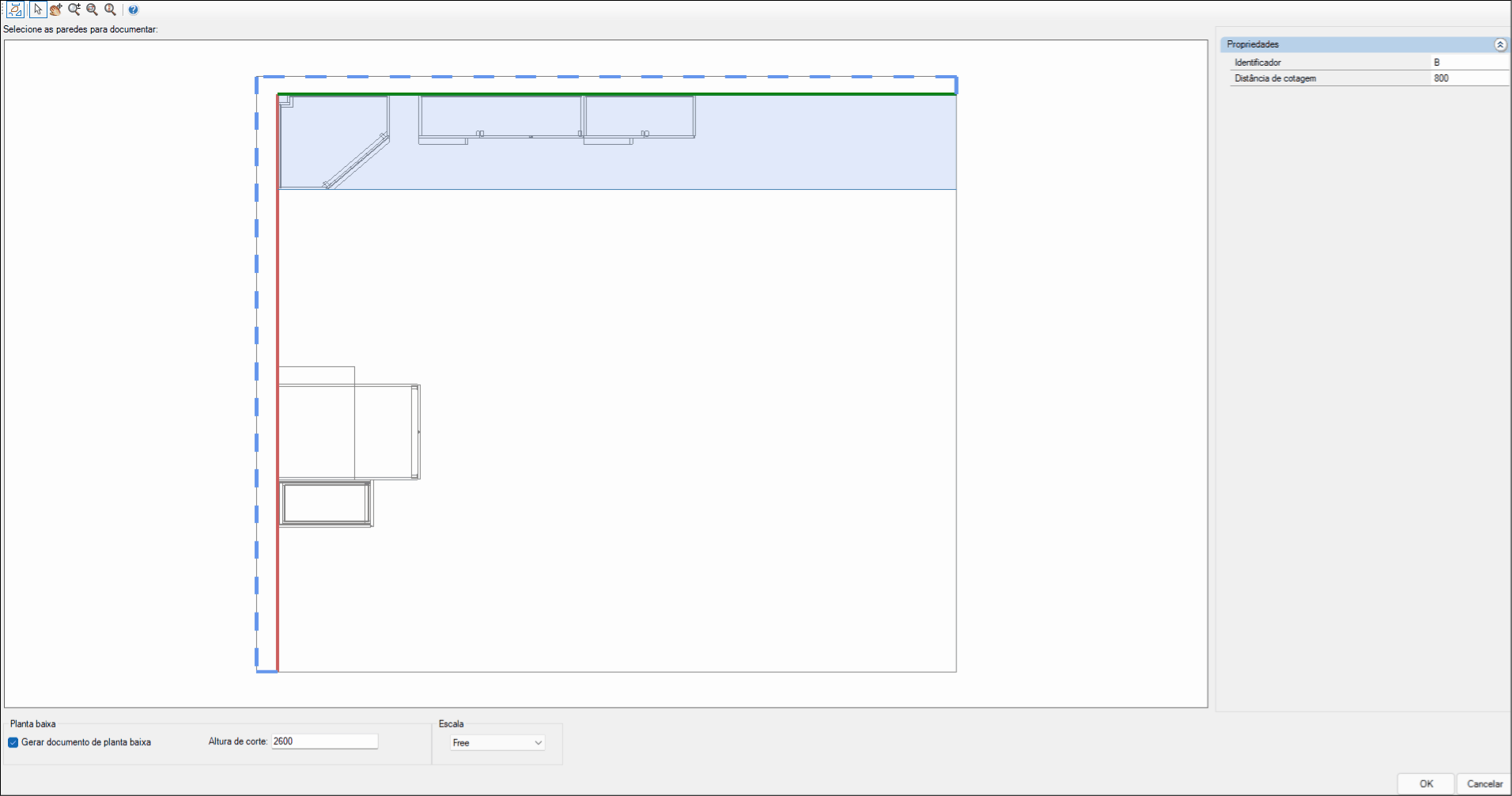

4. Na tela de Documentação Automática, realize as configurações desejadas e clique em OK:

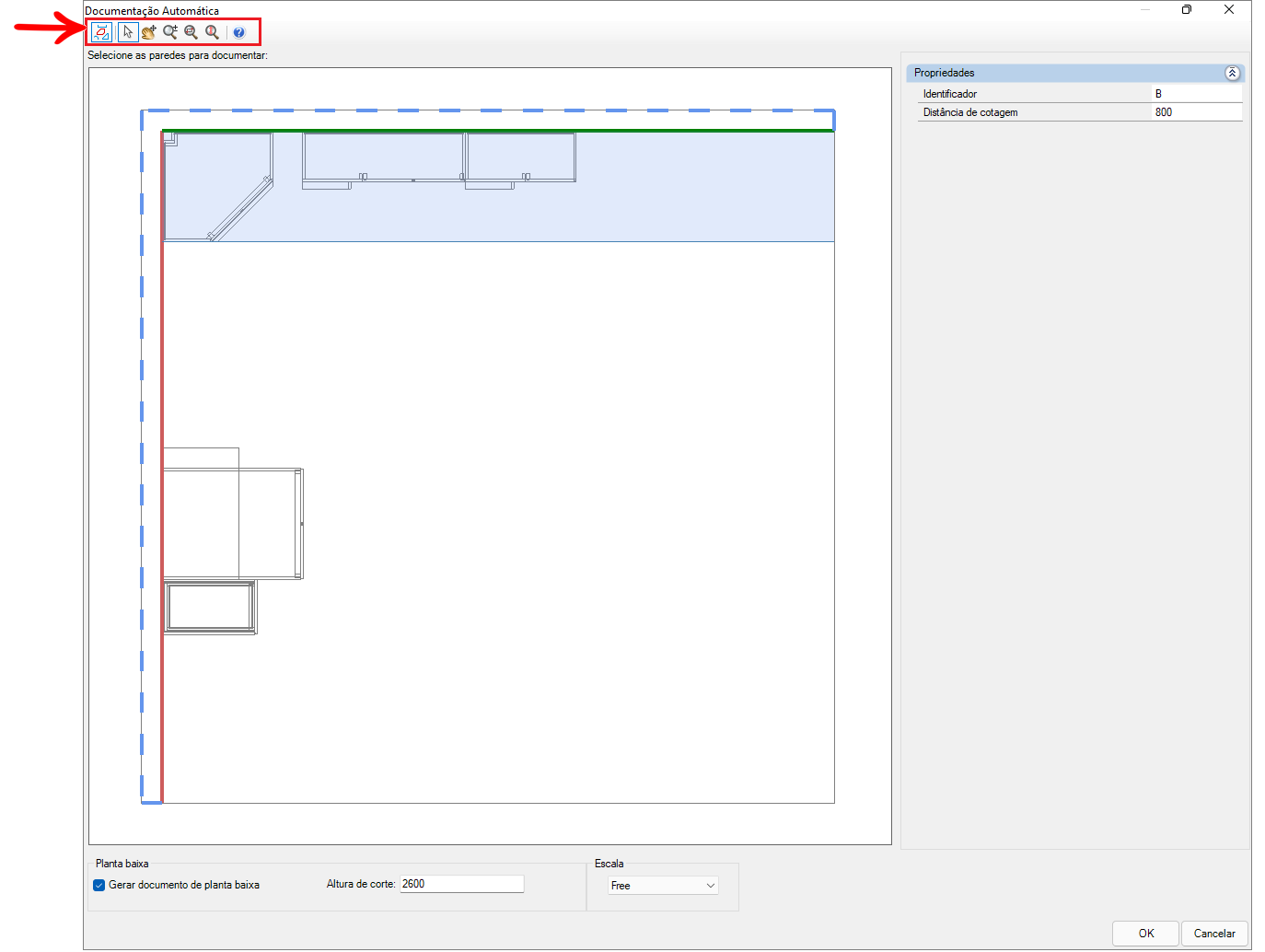

5. Na barra superior defina:


  •  Mostrar Vizinhos barra_superior_01.png: ao habilitar os módulos vizinhos serão exibidos na vista
  • Selecionar/Mover barra_superior_02.png: seleciona e movimenta os itens na página da Documentação Automática.
  • Pan barra_superior_03.png: desloca o item na página da Documentação Automática.
  • Zoom barra_superior_04.png: aproxima ou afasta o ambiente na página da Documentação Automática.
  • Zoom Window barra_superior_05.png: aproxima uma região selecionada pelo usuário na página.
  • Zoom Total Plano barra_superior_06.png: enquadra todo o ambiente na página.
  • Ajuda barra_superior_07.png: direciona para a página de suporte Promob sobre os protótipos de impressão.

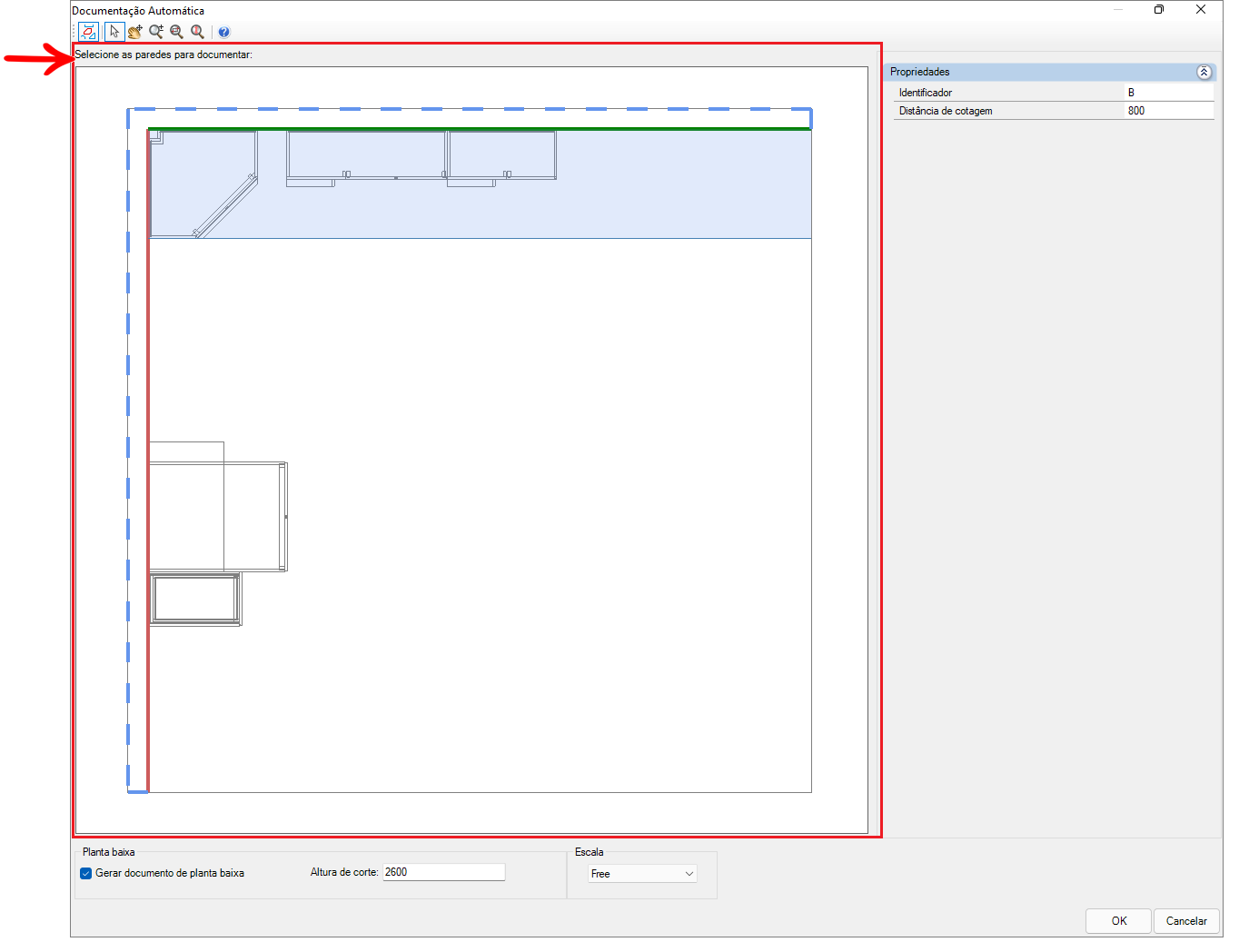

6. Na área Selecione as paredes para documentar, clique na parede desejada para gerar a Documentaçao Automática.

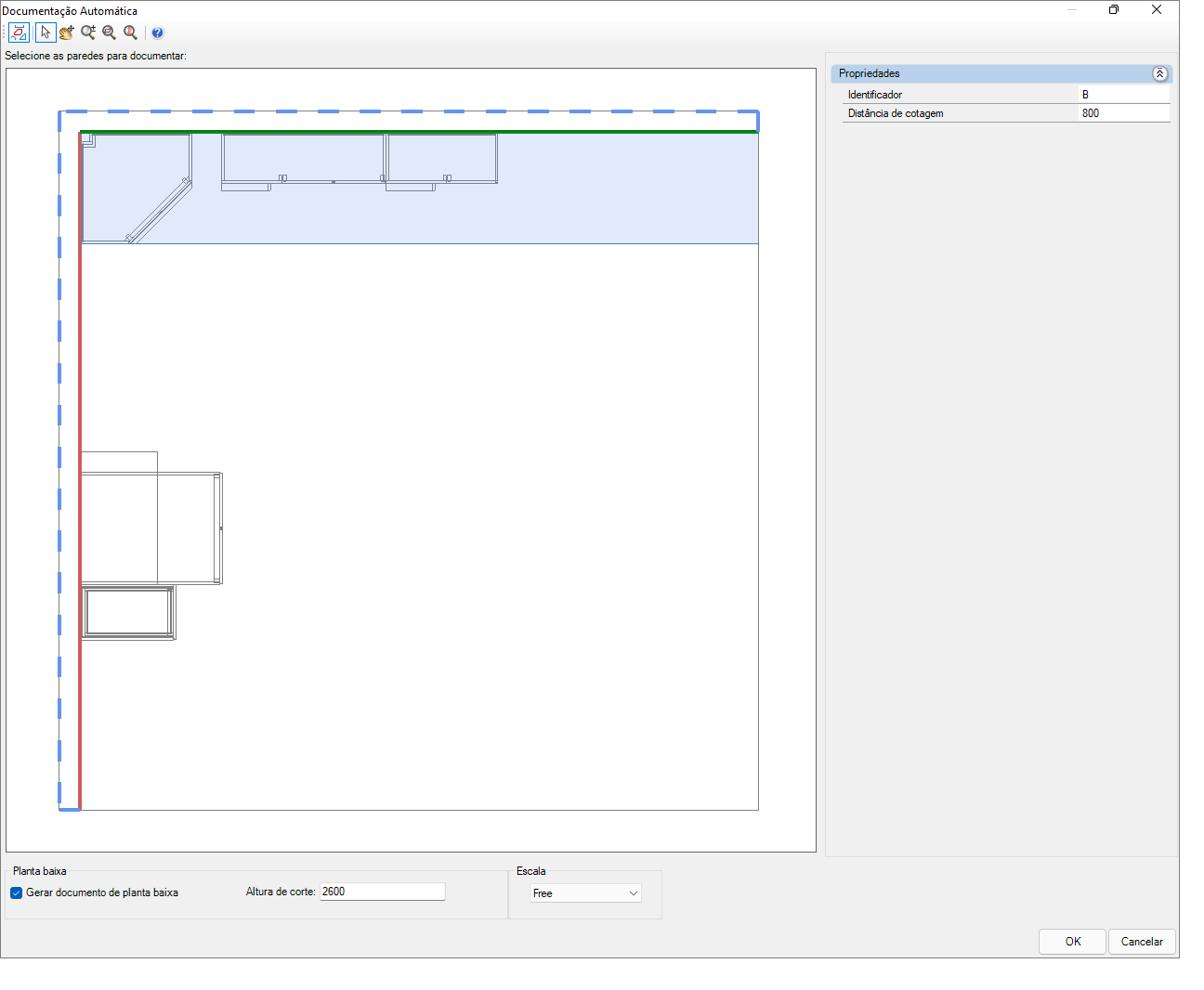

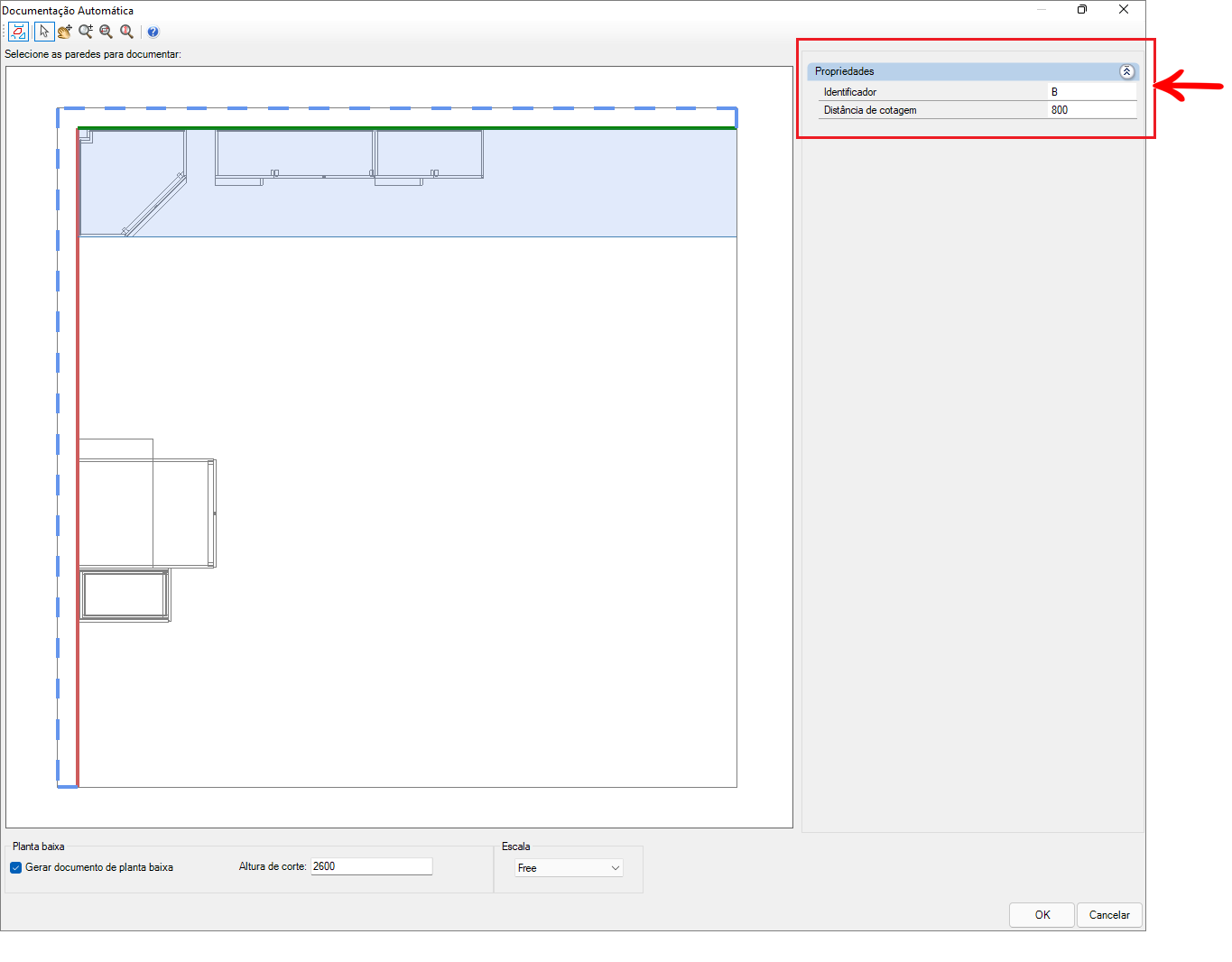

7. Em Propriedades defina:


  • Identificador: é um nome utilizado para identificar qual parede se está documentando. Por exemplo, se houver duas paredes, a "A" pode ser renomeada para "X" e a "B" para "Y".
  • Distância da Cotagem: defina a distância em que a cota fica do módulo para ser realizada a cotagem automática.


IMPORTANTE:

  1. A partir da versão Promob 5.60.16.77  o valor padrão da Distância da Cotagem, é o valor respectivo ao módulo com maior profundidade localizado paralelo à parede selecionada.
  2. A partir da versão Promob 5.60.16.77, ao abrir a Vista Dinâmica na Viewport na Documentação Automática, a mesma estará na posição definida aqui na Distância da Cotagem.

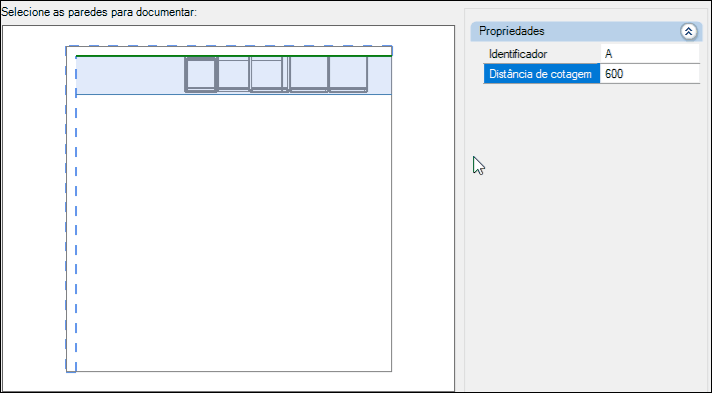

Por exemplo:

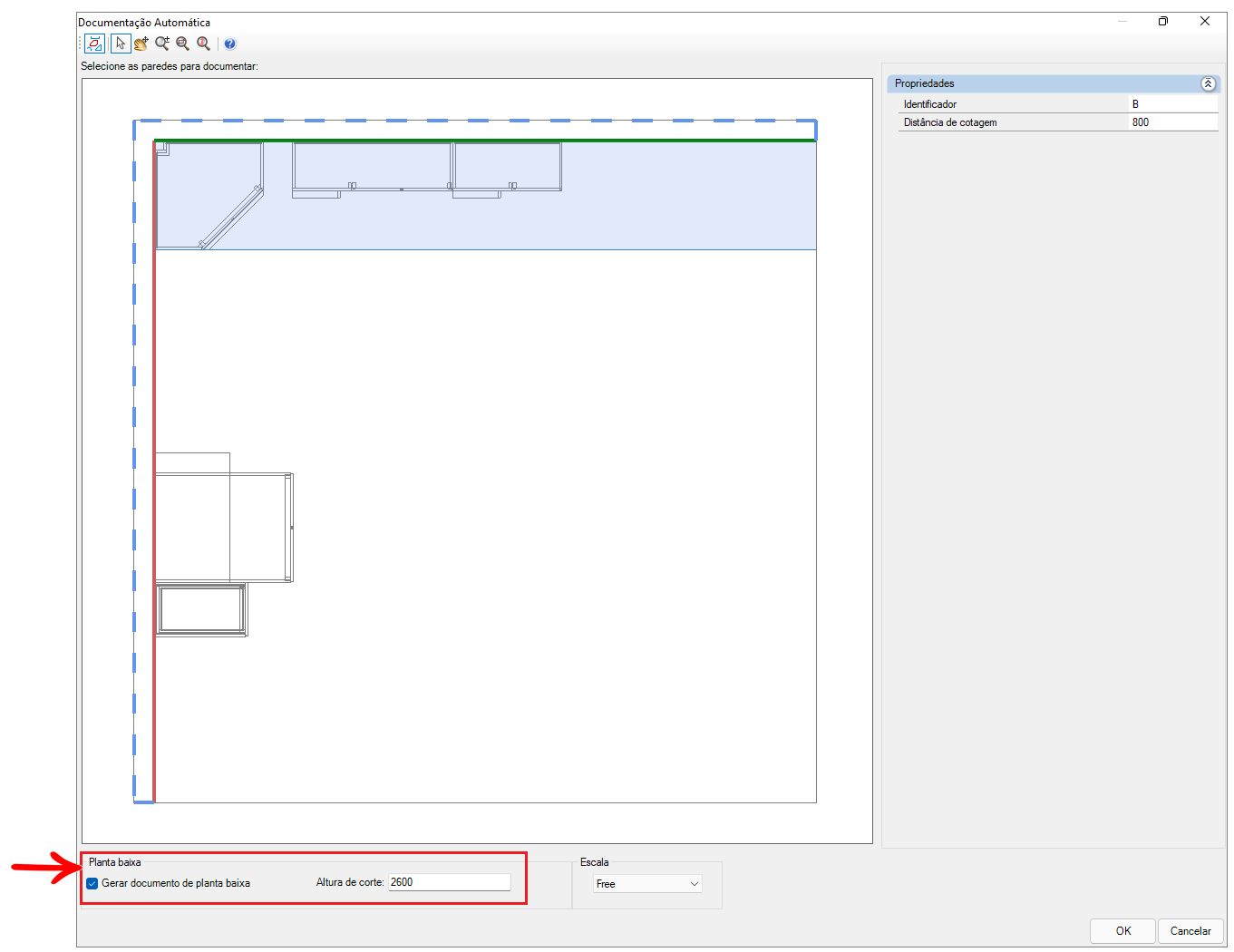

8. Em Planta Baixa, defina:


  • Gerar documento de planta baixa: ao selecionar esta opção é gerado a vista de planta baixa com cotas na Documentação Automática.

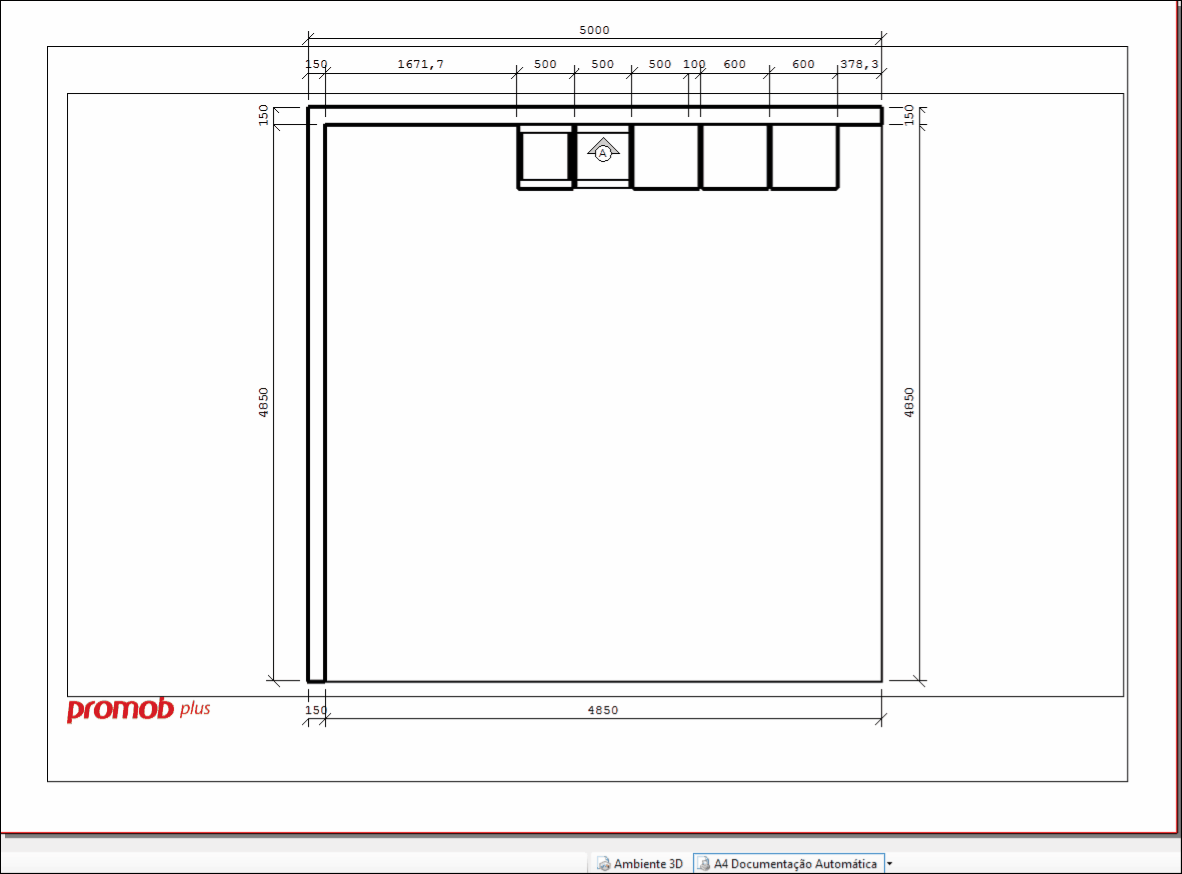

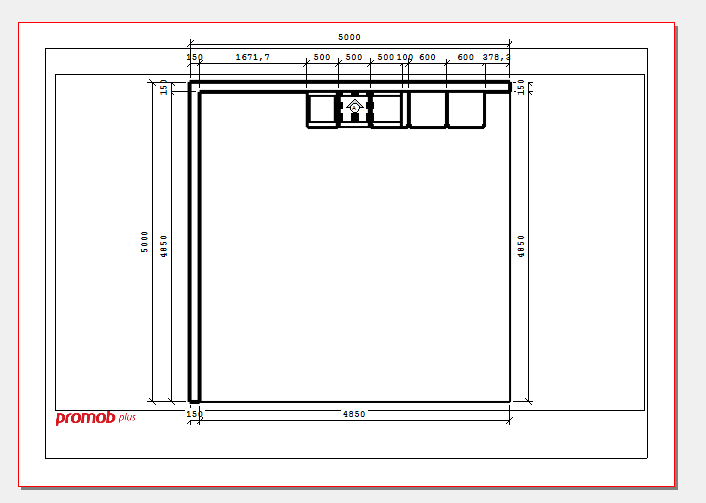

Exemplo de Documentação Automática de planta baixa:




  • Altura de Corte: defina a altura que deseja realizar o corte para ser gerada a vista de planta baixa.

IMPORTANTE: O valor padrão da Altura de Corte é igual ao valor da maior altura entre a(s) parede(s) contida(s) no ambiente 3D. O valor máximo aceitável no campo é o valor padrão.

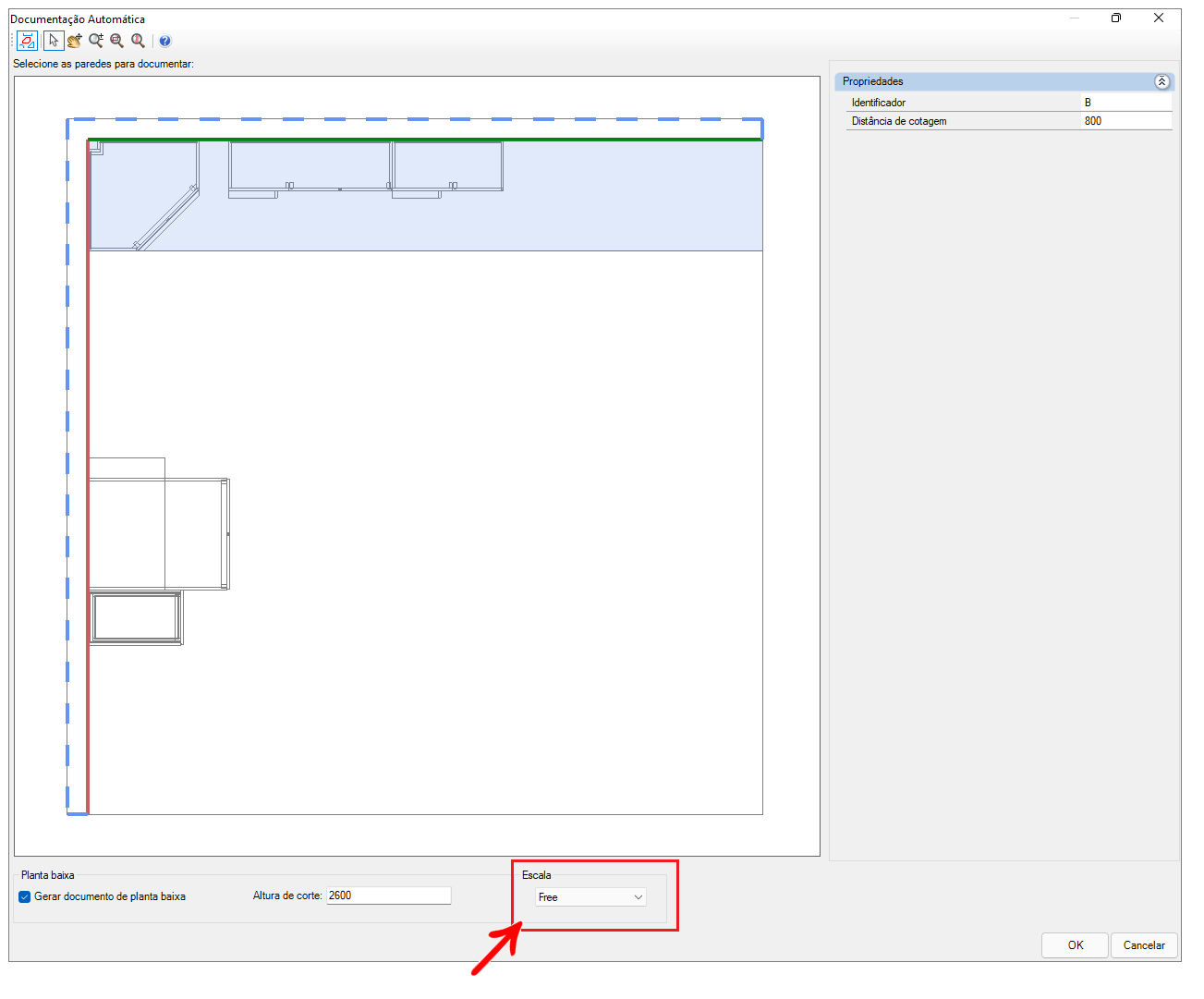

9. Em Escala, defina qual a escala será gerada a documentação automática.

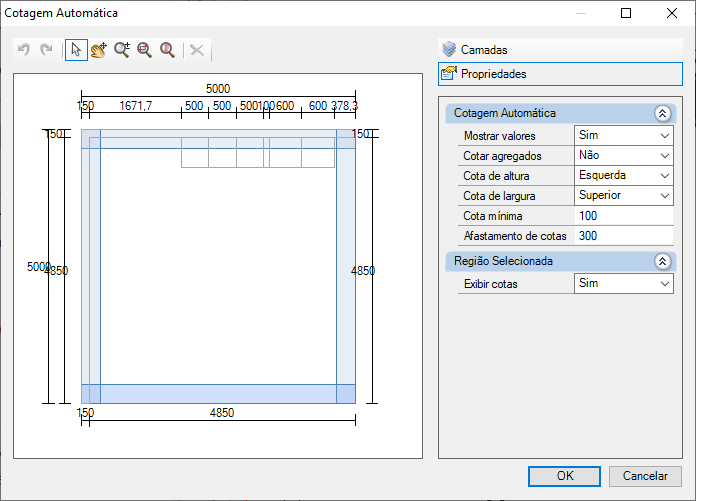

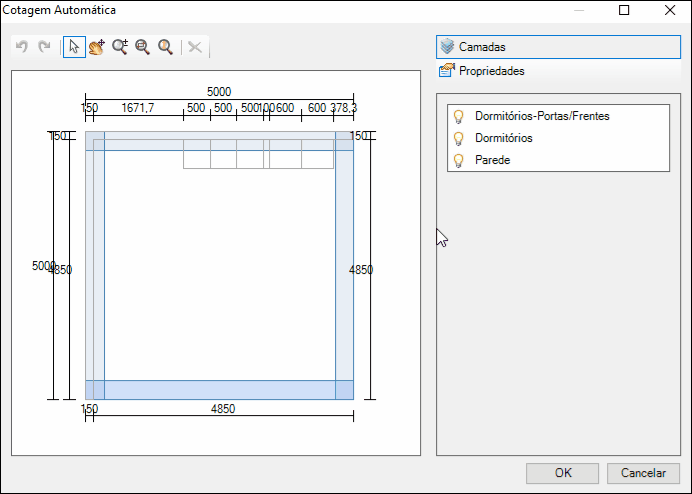

10. Após clicar em OK, será exibida a tela de Cotagem Automática referente a planta baixa, realize as configurações desejadas:


10.1 Em Camadas, selecione as camadas de quais bibliotecas serão exibidas as cotas na Documentação Automática referente a planta baixa.




10.2. Em Propriedades, defina:

  • Cotagem Automática:
    • Mostrar Valores: Selecione Sim, é exibido o valor das cotas. Selecione Não, e não é exibido o valor das cotas.
    • Cotar Agregados: Selecione Sim, é cotado os agregados. Selecione Não, e não é cotado os agregados.
    • Cota de Altura: defina em qual lado(nenhum, esquerda, direita) sendo exibido a cota referente a altura da respectiva imagem.
    • Cota de Largura: defina em qual lado(nenhum, superior, inferior) sendo exibido a cota referente a largura da respectiva imagem.
    • Cota Mínima: somente cotas acima desse valor serão exibidas.
    • Afastamento de Cotas: defina a distância de afastamento em que as cotas são exibidas das paredes.
  • Região Selecionada
    • Exibir Cotas: selecione a parede desejada para Sim exibir as cotas da mesma, ou Não exibir as cotas da mesma.

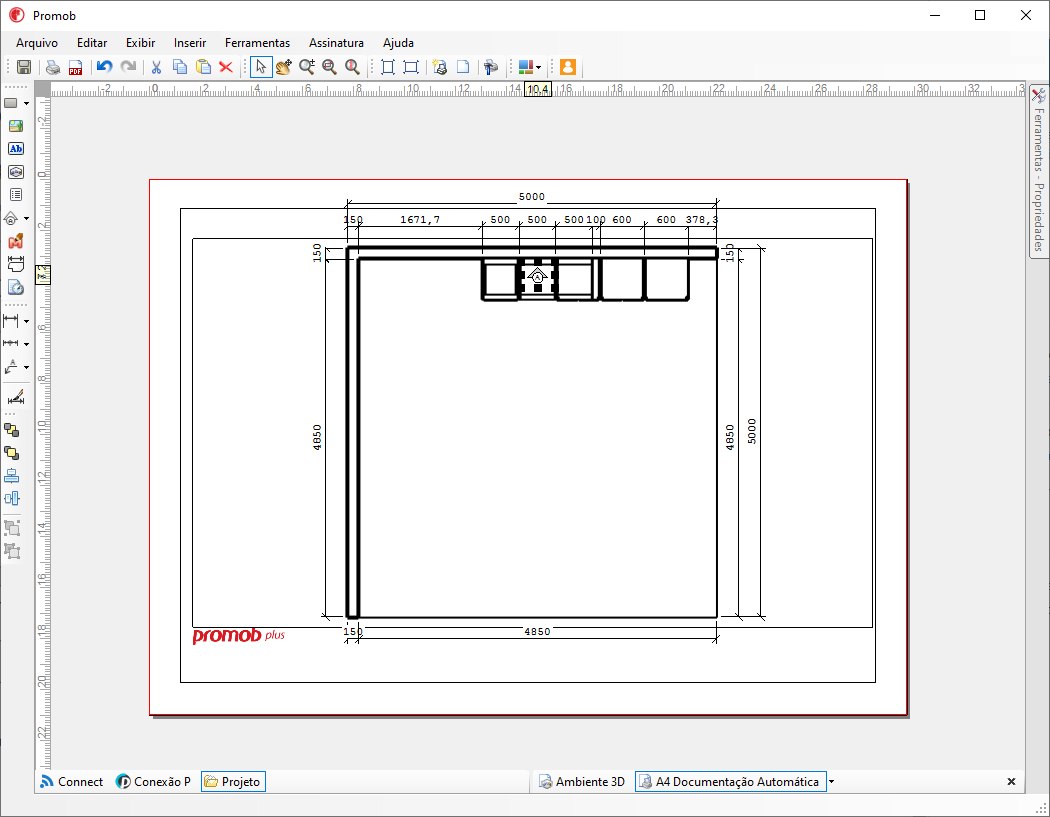

10.3. Clique em OK, em seguida é exibida a Documentação Automática da planta baixa.

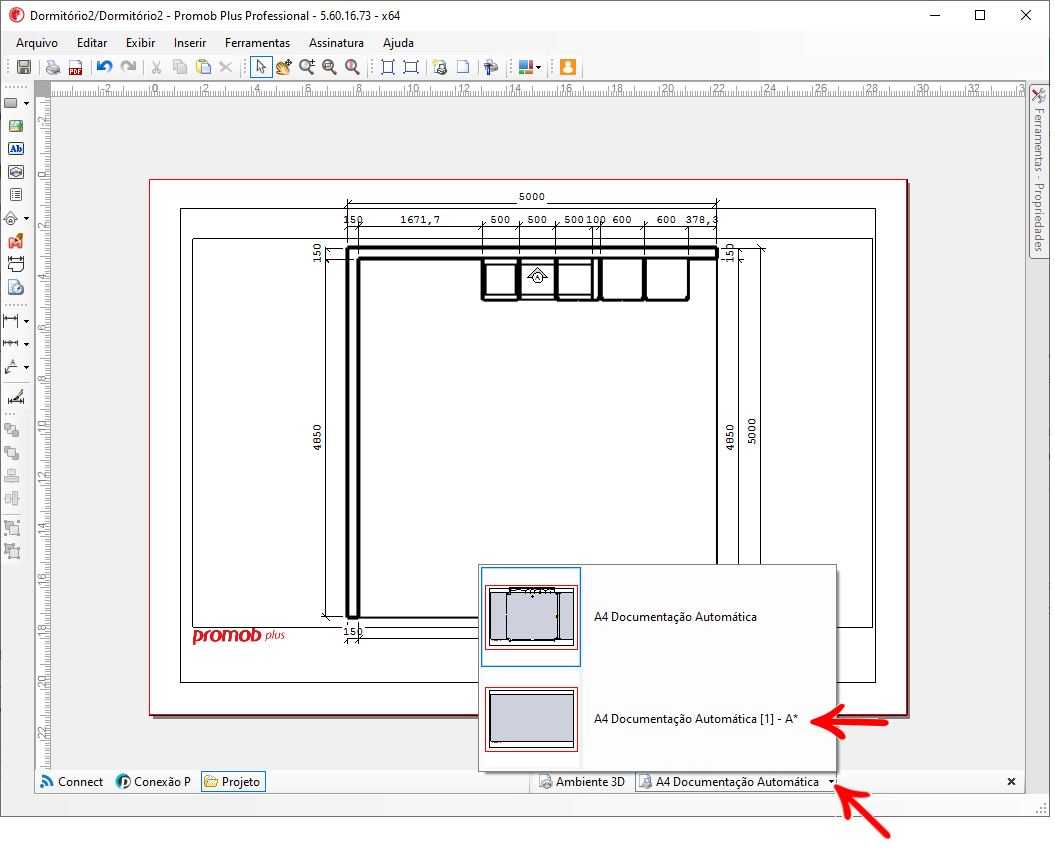

11. Para visualizar a Documentação Automática referente a vista detalhada, acesse a aba de anexos ao projeto, e aguarde a viewport ser atualizada.

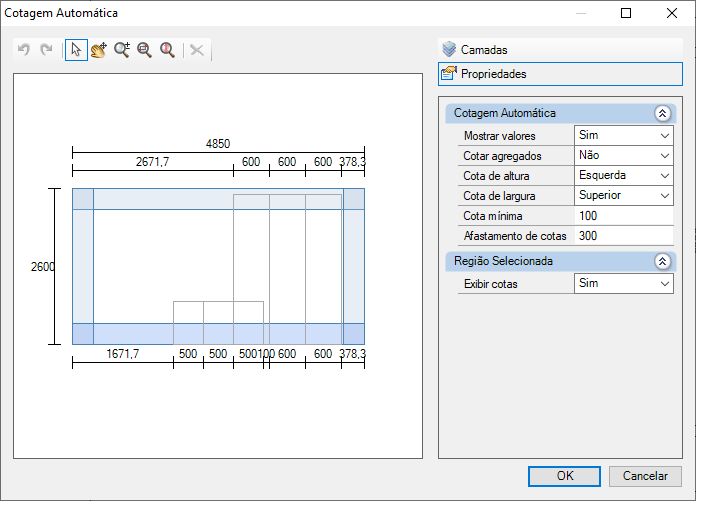

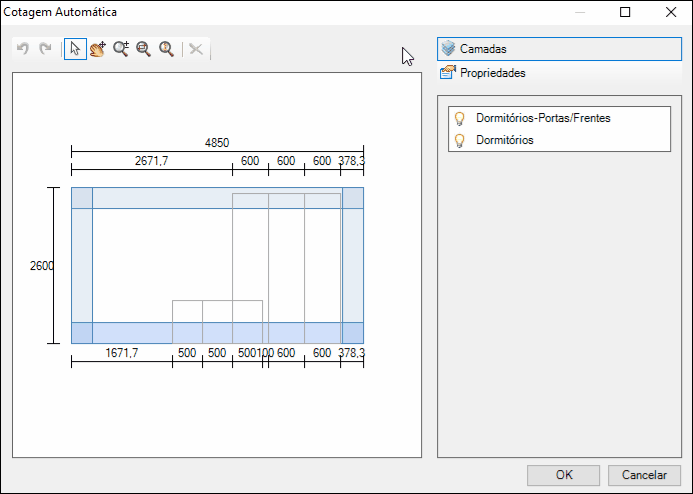

12. A tela de Cotagem Automática é exibida com a vista detalhada, realize as configurações desejadas:


12.1 Em Camadas, selecione as camadas de quais bibliotecas serão exibidas as cotas na Documentação Automática referente a planta baixa.




12.2. Em Propriedades, defina:

  • Cotagem Automática:
    • Mostrar Valores: Selecione Sim, é exibido o valor das cotas. Selecione Não, e não é exibido o valor das cotas.
    • Cotar Agregados: Selecione Sim, é cotado os agregados. Selecione Não, e não é cotado os agregados.
    • Cota de Altura: defina em qual lado(nenhum, esquerda, direita) sendo exibido a cota referente a altura da respectiva imagem.
    • Cota de Largura: defina em qual lado(nenhum, superior, inferior) sendo exibido a cota referente a largura da respectiva imagem.
    • Cota Mínima: somente cotas acima desse valor serão exibidas.
    • Afastamento de Cotas: defina a distância de afastamento em que as cotas são exibidas das paredes.
  • Região Selecionada
    • Exibir Cotas: selecione a parede desejada para Sim exibir as cotas da mesma, ou Não exibir as cotas da mesma.
