Para a criação de itens circulares ou itens que contêm arcos em suas arestas, clique aqui. Adapte a forma da peça conforme as necessidades específicas do item.

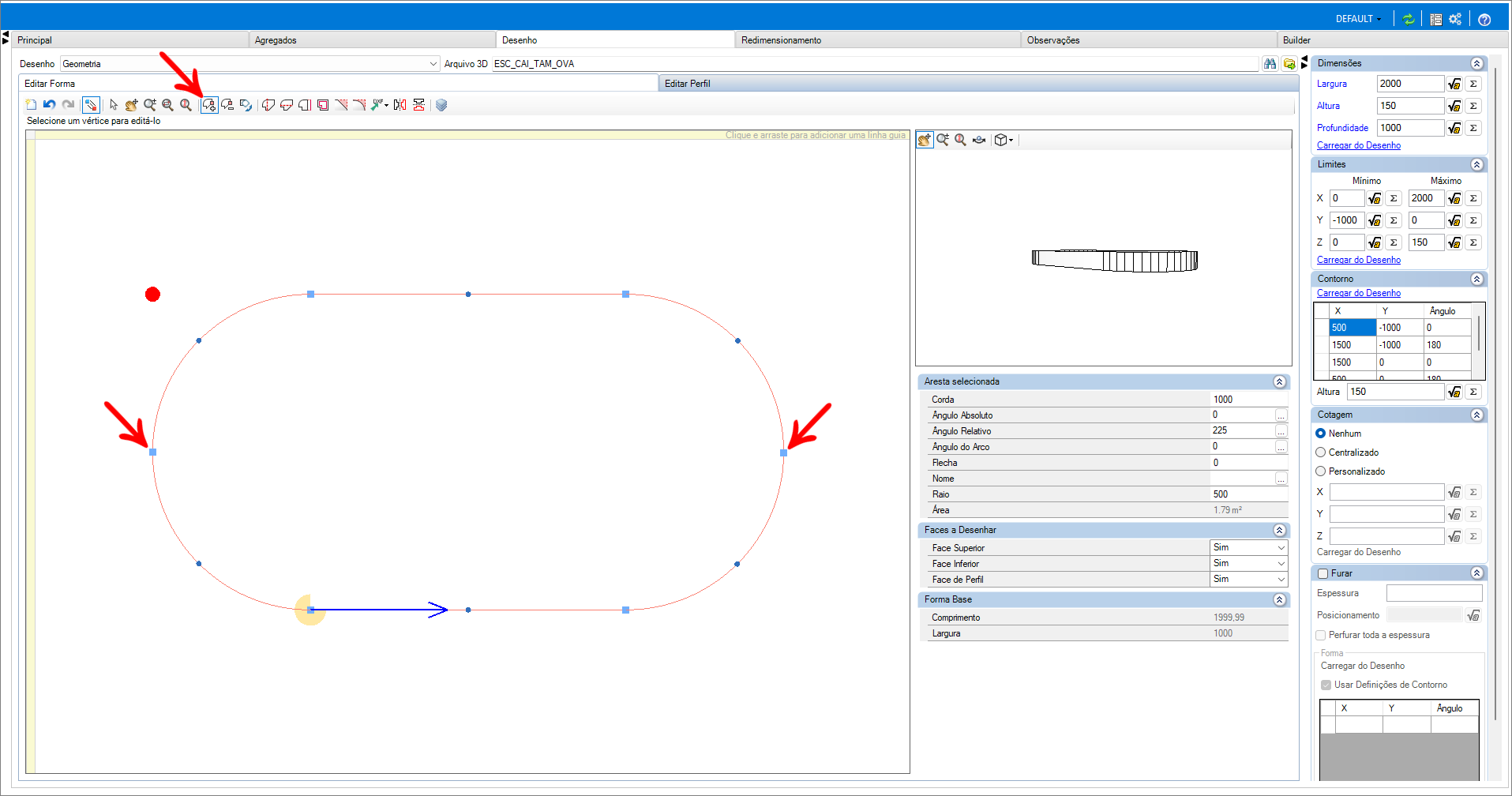

No entanto, para itens que serão enviados para a produção utilizando os recursos dos Plugins de Builder (CNC, Plano de Corte, Desenho Técnico, etc.), é necessário adicionar um vértice no ponto mais extremo do arco, conforme indicado na imagem abaixo:
Este ponto adicional é essencial para que as informações sejam geradas da forma correta, pois há algumas situações específicas incompatíveis com os Plugins de Builder.

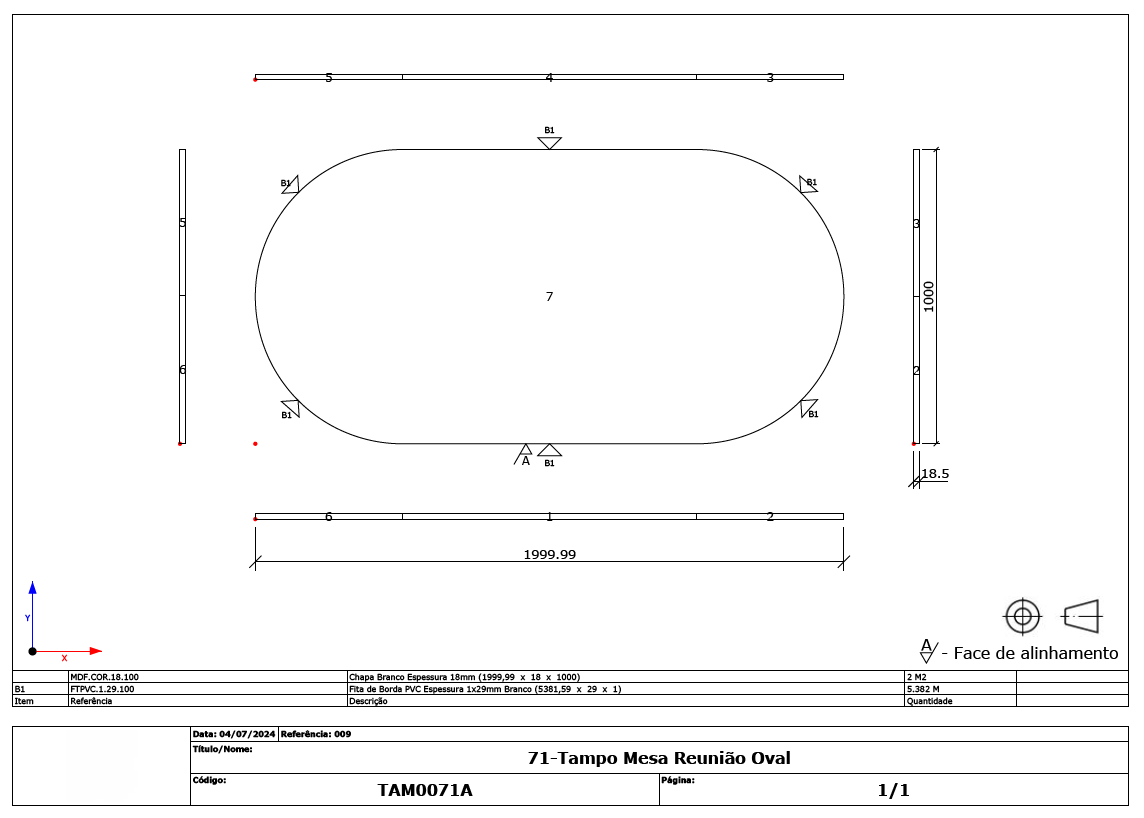

- Sem a adição do vértice indicado na imagem acima, o item é gerado com informações incorretas, conforme demonstrado na imagem abaixo:

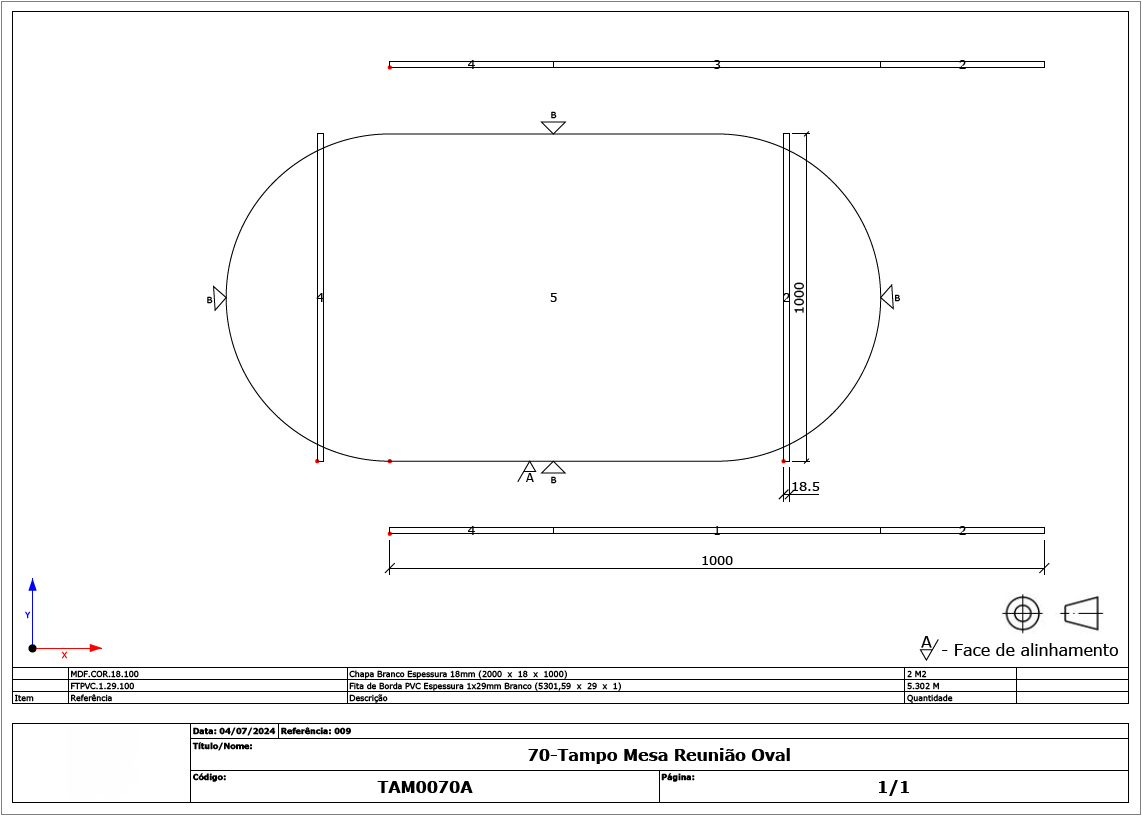

- Com a adição dos vértices, a informação da peça é gerada da maneira correta, conforme imagem abaixo:
IMPORTANTE: Após adicionar os vértices, é necessário acessar a aba Builder do cadastro do item e revisar o cadastro das operações adicionadas anteriormente como: bordas, furos, rasgos, etc.
