Cuando se diseña un ambiente, normalmente se utilizan módulos con la misma profundidad, altura, espesor de paneles o chapas, distancia de holguras y encajes. Para facilitar estas configuraciones, Promob pone a disposición la herramienta Configuración de Dimensiones.
A través de una serie de variables, Promob permite realizar ajustes en las medidas estándar de las líneas. Es posible definir antes de comenzar a modular, o después de finalizar el proyecto, cuál es la altura de los mostradores inferiores, profundidad de los armarios, entre otras configuraciones.
Estos ajustes pueden realizarse en cada proyecto y tienen el propósito de agilizar el proceso, ya que el usuario no necesita modificar las dimensiones módulo por módulo.
En este artículo se abordan los siguientes temas:
Cómo acceder al Configurador de Dimensiones
Cómo guardar y acceder a configuraciones
Cómo renombrar las configuraciones
Cómo duplicar las configuraciones
Cómo transferir las configuraciones (manual)
Cómo aplicar las configuraciones guardadas
Especificación de las configuraciones
Cómo acceder al Configurador de Dimensiones
1. Acceda al ambiente 3D de Promob y haga clic en el botón Configurar Dimensiones en la barra de herramientas superior o en el menú Herramientas - Configurar Dimensiones
Cómo guardar y acceder a las configuraciones en el Configurador de Dimensiones

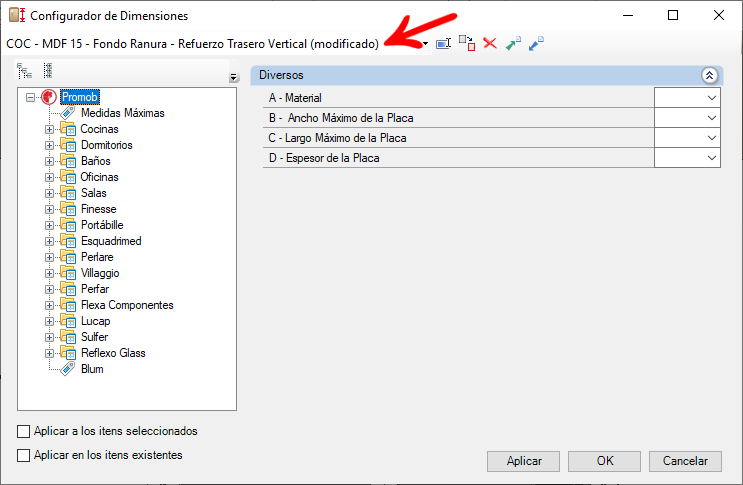

1. Los cambios realizados en el Configurador de Dimensiones se guardan automáticamente después del primer cambio. La palabra modificado, al final del nombre de la configuración, identifica cuál configuración fue modificada.

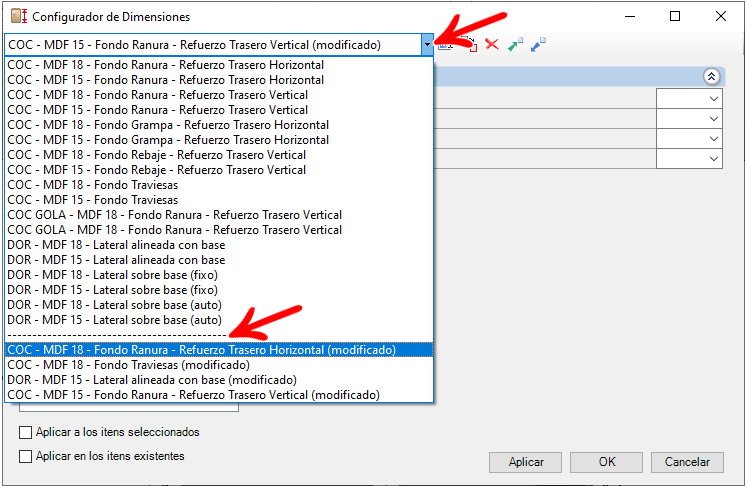

2. Al hacer clic en la flecha indicada, las configuraciones por encima de la línea punteada son las configuraciones estándar de Promob. Las que están ubicadas debajo de la línea punteada son las configuraciones modificadas por el usuario.

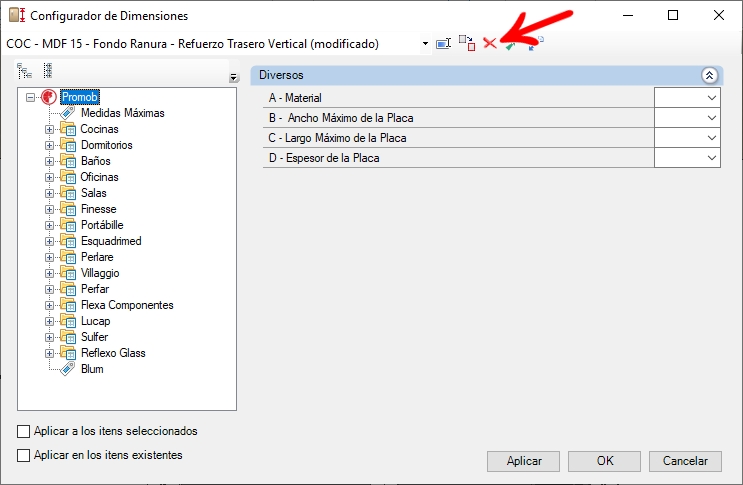

3. Para eliminar una configuración, con ella seleccionada, haga clic en Eliminar. Recuerde que solo se permiten eliminar configuraciones modificadas. Las configuraciones del sistema no pueden eliminarse.

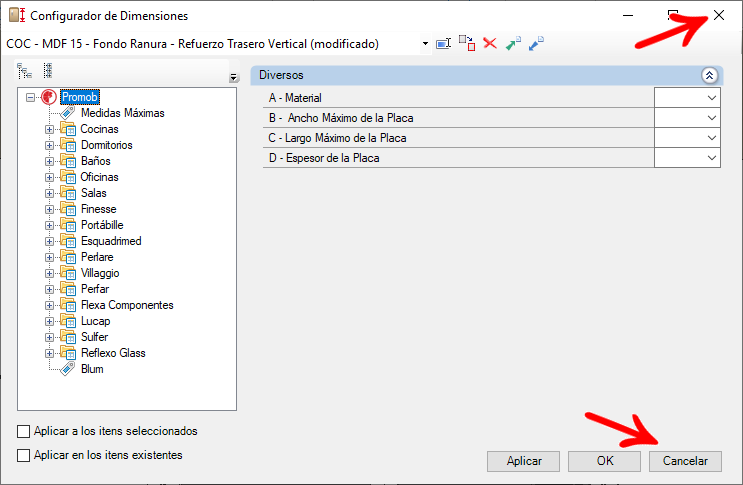

4. Para cancelar los cambios realizados, haga clic en la opción cancelar o cerrar. Todos los cambios realizados serán cancelados.

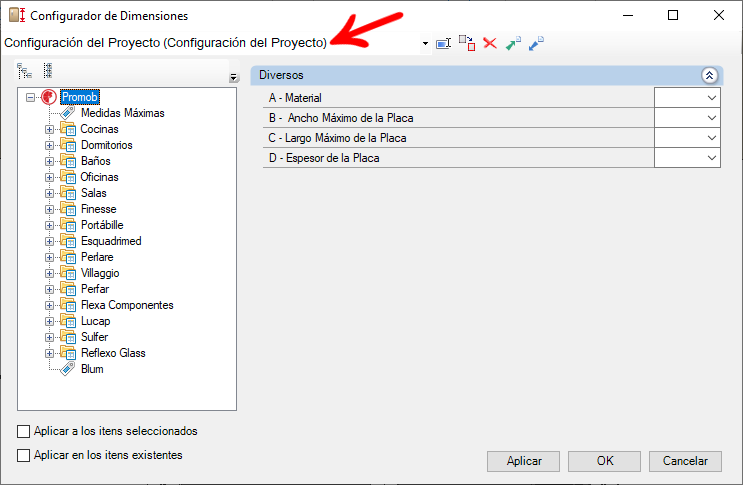

IMPORTANTE: Promob guarda las configuraciones de dimensiones realizadas en el proyecto junto con el archivo .promob. De esta forma, cuando el proyecto se abre en otros ordenadores, si no se encuentra una configuración compatible, las configuraciones se muestran en la opción Configuración del Proyecto.
Cómo renombrar las configuraciones editadas en el Configurador de Dimensiones

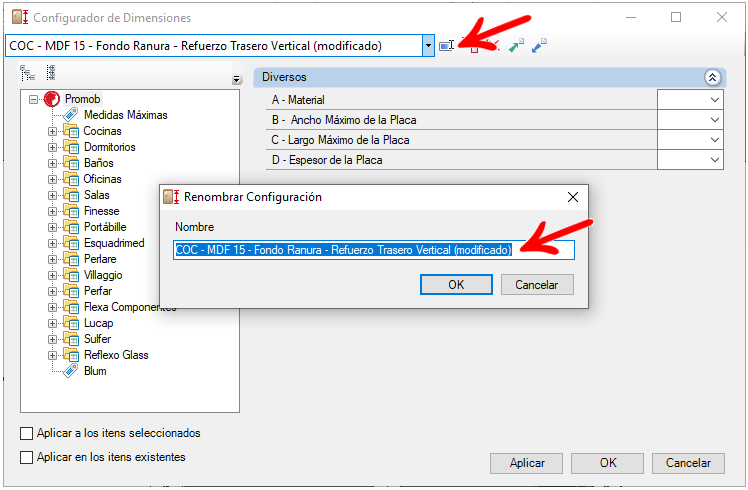

1. Al localizar la configuración deseada, haga clic en el botón renombrar y en la pantalla que se abre, ingrese el nuevo nombre de la configuración. Luego, haga clic en OK.
Cómo duplicar las configuraciones en el Configurador de Dimensiones
1. Seleccione la configuración deseada y haga clic en la opción Duplicar Configuración.
2. Ingrese el nombre de la configuración y haga clic en OK.
Cómo transferir configuraciones realizadas en el Configurador de Dimensiones a otros ordenadores (manual)
| IMPORTANTE: La carpeta ProgramData puede estar oculta en Windows. Si no puede localizarla, consulte el artículo Cómo mostrar archivos y carpetas ocultos en Windows antes de continuar con el procedimiento. |
1. Cierre Promob.
2. Acceda al directorio: C:\ProgramData\Procad\Promob Professional
3. Localice y copie la carpeta Attributes.
4. Guarde la carpeta en un dispositivo de almacenamiento para transferirla posteriormente a otro ordenador.
5. En el ordenador de destino, con Promob cerrado, acceda al directorio: C:\ProgramData\Procad\Promob Professional
6. Renombre la carpeta Attributes existente a Attributes_2.
7. Copie la carpeta Attributes guardada en el dispositivo de almacenamiento a este directorio.
Cómo aplicar las configuraciones del Configurador de Dimensiones en los módulos y proyectos

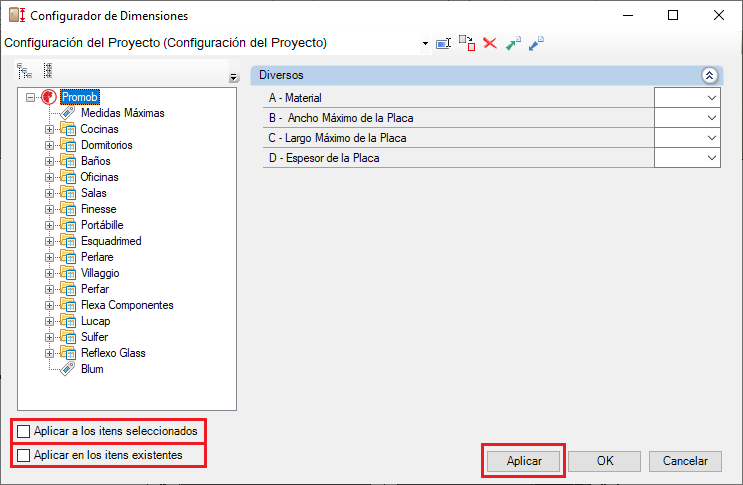

El Configurador de Dimensiones permite aplicar los cambios realizados de tres maneras. Las opciones son:
Aplicar: las configuraciones realizadas se aplican a los próximos elementos que se inserten en el proyecto. La configuración seleccionada quedará como predeterminada para los próximos proyectos.
Aplicar en los itens seleccionados: las configuraciones realizadas se aplican a los elementos seleccionados en el ambiente y también a los próximos elementos que se inserten.
Aplicar en los itens existentes: las configuraciones realizadas se aplican a todos los elementos del ambiente y también a los próximos elementos que se inserten.
